請教屋內 AP 接線方式 [ 附圖 ]

巨大兵器
個人積分：57分
文章編號：75753881

57分

樓主

2019-12-12 0:57

各位前輩好，我因為無線ＡＰ的ＲＪ４５網路孔不夠用，欲購買交換器或是添購第二台無線ＡＰ，但我需要家中每個房間都在同區域網路內且，而每個房間除了客廳牆壁出線孔都只有一個，想請問我在其中一個房間內需要接３個設備以上並有千兆網路速度的需求（其中一個設備有ＮＡＳ），請問該如何購買設備呢？目前手頭上已經有一台ＡＳＵＳ　ＡＣ３２００了，想請問各位前輩是否能解答呢？
目前不太了解ＡＰ後方接別台交換器或是其他ＡＰ會不會影響區網速度.

請教屋內 AP 接線方式 [ 附圖 ]

2019-12-12 0:57 發佈

文章關鍵字附圖屋內 AP 接線方式

AesirJen

AesirJen
個人積分：17分
文章編號：75754002

17分

2樓

2019-12-12 1:30

首先我是老舊透天沒有弱電箱，我不清楚內部接線方式，不過供通點都是把線都接進同一個區域網路內。

弱電箱內應該有小烏龜，但是通常小烏龜不支援Gigaport(不過如果是中華300M附的有支援)，
這時候需要買個Gigaport的交換器，視情況看是要買5孔的還是8孔的然後接在小烏龜後面
至於AC3200有很好的WIFI功能，選擇放在客廳處於屋子的中心點讓各個角落都能收到訊號。

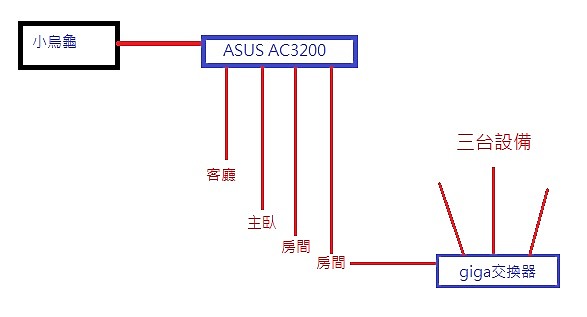

接線方式如圖!!
點我看大圖

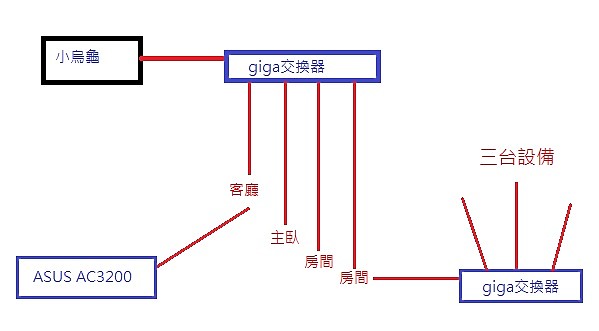

當然如果WIFI是其次或是弱電箱不太擋訊號，也不想浪費AC3200的強大功能，可以讓它取代小烏龜成為主要AP
接線就改成下圖
點我看大圖

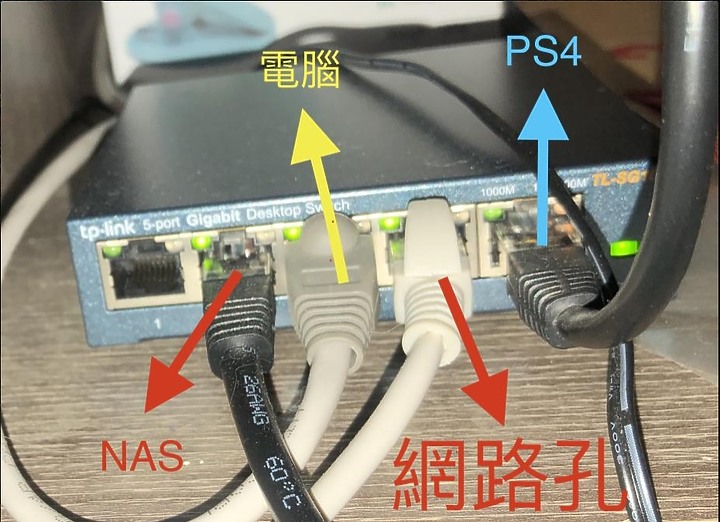

最後買個五孔的千兆Giga交換器放在你的房間，把牆壁上的網路孔接上交換器，再將其他三台設備也接上交換器就行了。

如下圖
點我看大圖

umax

umax
個人積分：25326分
文章編號：75755914

25326分

3樓

2019-12-12 9:57

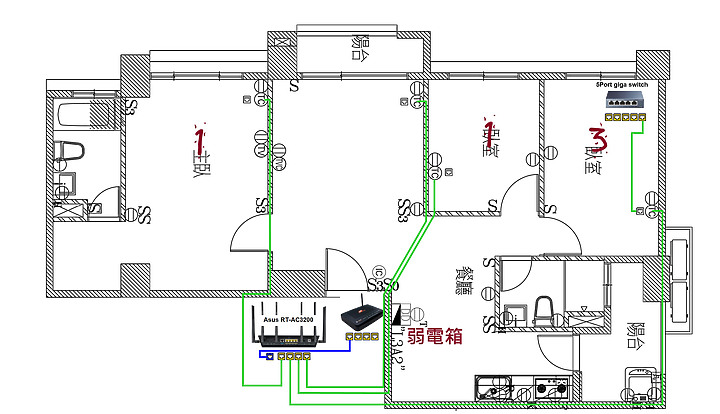

這是理想值，AP放客廳，前後共三間都收的到
點我看大圖

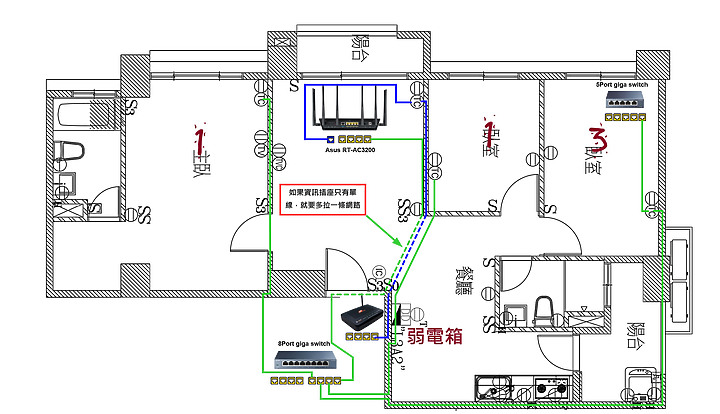

不動線，照原本線路配置，但是WIFI 訊號會變差
主臥、最右邊臥室可能得個多一台AP輔助，
AP、烏龜得拉出弱電箱外用磁鐵或者塑膠壁虎壁掛把天線外露+散熱▼
點我看大圖

巨大兵器

巨大兵器
個人積分：57分
文章編號：75766496

57分

樓主

2019-12-13 0:34

真的非常感謝兩位，圖解淺顯易懂又專業，再次感謝兩位前輩
不過在AP 後端接上交換器有可能會造成區網傳輸速度不穩定嗎?需要做專業的設定才可以達成嗎?
以後端接上NAS跟兩台電腦來說,需求只是傳輸檔案大概要選怎麼樣等級的產品較適合呢?

AesirJen wrote:
首先我是老舊透天沒有...(恕刪)

umax wrote:
這是理想值，AP放客...(恕刪)

卍厄東方

卍厄東方
個人積分：895分
文章編號：75766662

895分

5樓

2019-12-13 1:09

其實兩著方式都可以的，重點在於哪個地方使用裝置最多～

若客廳使用量最大，那就把路由器擺放在客廳上，然後再從客廳拉一條線接接換器上～

AesirJen

AesirJen
個人積分：17分
文章編號：75766682

17分

6樓

2019-12-13 1:15

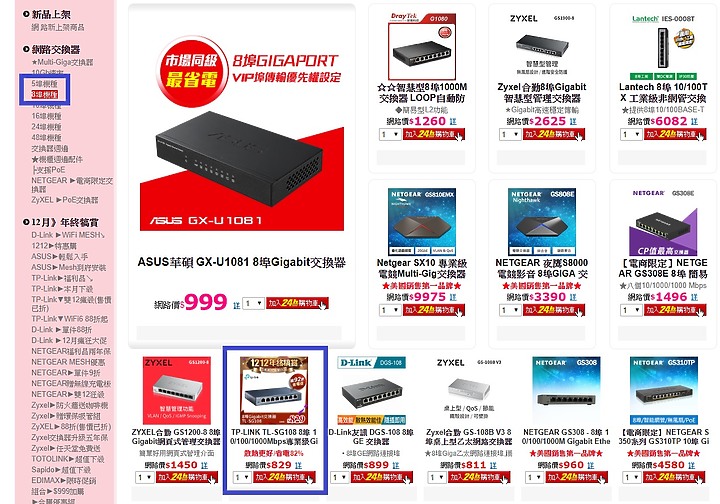

交換器因為是家用等級買普通的無網管功能就好，價位大概800-1000就可以了，我用的是藍框圈起來的用了幾年都沒問題，當然你也能參考其他品牌。

使用上也很簡單沒什麼困難，電源線接上網路線插好就可以了完全不用設定，就把它當作網路線的擴充座的概念使用。
點我看大圖

巨大兵器

巨大兵器
個人積分：57分
文章編號：75778289

57分

樓主

2019-12-13 23:35

好的,感謝兩位前輩

卍厄東方 wrote:
其實兩著方式都可以的...(恕刪)

AesirJen wrote:
交換器因為是家用等級...(恕刪)

umax

umax
個人積分：25326分
文章編號：75778343

25326分

8樓

2019-12-13 23:42

巨大兵器 wrote:
好的,感謝兩位前輩(恕刪)

TP-LINK 藍色鐵殼 1G 5/8Port都可

我自己一台公司也用一台，大致上都很穩沒問題

D-LINK 別碰，就算是1G的死亡率還是很高，因為我壞兩台了

才換TP-LINK鐵殼1G 5Port

Jimmy.lee1006

Jimmy.lee1006
個人積分：1分
文章編號：75840813

1分

9樓

2019-12-19 12:15

交換器個人頗推合勤
GS-105B v3、GS-108B V3，便宜的才五百多而已
鐵殼散熱比較好
而且還有五年保固

Goggle

Goggle
個人積分：1044分
文章編號：75853175

1044分

10樓

2019-12-20 11:19

巨大兵器 wrote:
真的非常感謝兩位，圖解淺顯易懂又專業，再次感謝兩位前輩
不過在AP 後端接上交換器有可能會造成區網傳輸速度不穩定嗎?需要做專業的設定才可以達成嗎?
以後端接上NAS跟兩台電腦來說,需求只是傳輸檔案大概要選怎麼樣等級的產品較適合呢?

原文網址: 請教屋內 AP 接線方式 [ 附圖 ] #Mobile01 https://www.mobile01.com/topicdetail.php?f=110&t=5974017圖(恕刪)

ASUS AC3200 的區網晶片是共用 1Gb背版意味著4～5個孔共享這有限的資源

買好點的 SWITCH 背板頻寬才足夠、每個孔是獨立port頻寬
一台交換機的背板頻寬越高，處理資料的能力就越強，設計的成本越高。

umax wrote:
TP-LINK 藍色鐵殼 1G 5/8Port都可

不要買TP-link便宜的機種因為TP-Link再偷料的地方就不敢寫出來你可以搜尋看看廣宣上完全沒有提及背板頻寬多少

Jimmy.lee1006 wrote:
交換器個人頗推合勤

合勤可以買
網站都有交代清楚

但因為樓主有提及NAS
建議你還是買好的SWITCH 未來有需要做 Link Aggregation才不會要又換一次
