內部網路跨網段的路由設定卡關了,請教各位如何設定路由

2019-10-11 更新
先感謝在此提出方法的朋友,綜合一下,個人認為問題出在TP-LINK的路由設定上,但TP-LINK的WEB GUI並沒有設定的地方,用SSH也沒法登入,目前算是無解,但是還有幾個想法有希望,如果有知道的請不吝提出。

A. 目前還在運算root密碼,希望以root登入後能有更多選項與路由表設定。
B. 在韌體更新檔裡先開ssh權限與更換root密碼,再行更新。
C. 在N18U做VLAN區分兩個網段,利用N18U做兩個VLAN的路由表連通,再由TP-LINK以VLAN(2)取得WAN IP(192.168.2.0),TP-LINK關閉DHCP由N18U派發IP給連線設備(192.168.1.0),LAN 1與LAN 2的網段會相同。只是似乎也要在TP-link設定路由表才行,這方法是脫褲子放屁。

以上三項都只是想法,要做到恐怕也不是現在能力允許,還需要多一點知識才行。

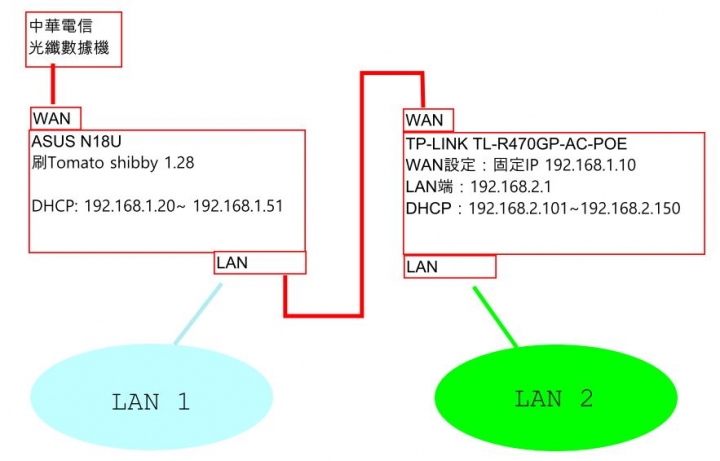

最近使用TP-LINK 的AC控制器 TL-R470GP-AC-POE想要架構更方便的無線網路覆蓋,該AC控制器的LAN端有POE供電,目前也插滿AP,所以是使用WAN端連結原來N18U(已刷Tomato shabby 1.28),所以架構如下圖。實在是不得已的接法,如果用Access point的結法,不會有網段問題,但是卻會浪費一個POE供電的LAN端。

以此架構,我在N18U的路由表裡添加一筆紀錄,
內部網路跨網段的路由設定卡關了,請教各位如何設定路由

不過在AC控制器裡沒有地方可以設定路由表;但是在LAN2的範圍去PING LAN1的設備是可以順利通過。

但是我在LAN1的電腦要去PIN LAN2範圍的設備就無法通過,但PING的到192.168.2.1的gateway。

請教各位是不是還有什麼地方忽略掉沒設定到的參數???

前次照片裡的資訊錯誤,有更新了。 ac控制器的wan ip確定為192.168.1.10 。
內部網路跨網段的路由設定卡關了,請教各位如何設定路由
2019-10-08 9:49 發佈
環境又不是大到超過200台設備沒必要搞兩個網段

且你LAN2 分享器接WAN ,那可能上層增加route table 就會通...


分享器2 DHCP OFF 改接LAN就好這樣就同一段了
您的tp-link wan是192.168.0.10,不是192.168.1.10,您有注意到嗎?
確實是192.168.1.10,是編輯照片時的錯誤。

gfx worte:
您的tp-link wan是192.168.0.10,不是192.168.1.10,您有注意到嗎?
因為lan端已經接滿4台poe供電的ap,沒有辦法這樣接。

umax worte:
分享器2 DHCP OFF 改接LAN就好這樣就同一段了



不過這句的意思是指我在192.168.1.1的路由設定的那條紀錄嗎?

umax worte:
且你LAN2 分享器接WAN ,那可能上層增加route table 就會通...
TL-R470GP-AC-PO WAN端防火牆要設定,
沒設定就是被防火牆擋住。
您的設定沒有錯,是windows防火牆的問題。

兩個不同網段的Windows電腦,
Windows防火牆都暫時先強制關閉,再互ping...您會發現一點問題都沒有。
也就是Windows不允許不同網域的內網連接。

確定解決問題後,
Lan1的桌機輸入規則遠端開放192.168.2.0/24,
Lan2的桌機開放192.168.1.0/24,再重啟防火牆即可。

麻煩的地方是,只要是Windows桌機您每一台都要手動開放對端網域,就這樣。
最好的方式是軟體防火牆都關閉,統一由最上層防火牆設定,如果你電腦是百臺內還是一台一台設定也可以
你可以192.168/16
255*255的網段給你用…
原來是單向可通(LAN2可以過LAN1,LAN1不能通LAN2,但LAN1可以通LAN2的GATEWAY),有試過
A. 將WINDOWS的防火牆關掉
B. 將電腦調換
狀況都依舊。
gfx wrote:
您的設定沒有錯,是windows防火牆的問題。

兩個不同網段的Windows電腦,
Windows防火牆都暫時先強制關閉,再互ping...您會發現一點問題都沒有。
也就是Windows不允許不同網域的內網連接。


可能TL-R470GP-AC-POE 還沒關吧!!
lf2net4589 wrote:
最好的方式是軟體防火牆都關閉,統一由最上層防火牆設定,


目前我覺得這可能性最大,不過因為TL-R470GP-AC-POE 預設介面沒有設定的地方,目前嘗試取得root權限(暴力破解中)。
chief51688 wrote:
TL-R470GP-AC-PO WAN端防火牆要設定,
沒設定就是被防火牆擋住。
