[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

現時受惠科技的演進，各種技術不斷的精進，在許多網路相關設備的架設上，POE ( Power Over Ethernet ) 技術的導入簡化了許多網路設備的架設難度，例如網路監視器、網路電話機、無線基地台等類似的網路相關設備，受惠於POE技術的導入，在設備佈建的過程中，讓設備不用牽就於供電架構，可以真實的依照需求來佈建設備的擺放位置，透過POE來供電不僅簡化了設備架設的過程，也減少了設備後續排錯及維護的難度，然而目前有導入POE技術的設備大多使用在企業的資訊環境上，不管供電端或設備端的價格對一般的消費者來說CP值都不算太好，所以相對將POE技術應用於家庭或一般使用者的資訊環境中並不多見，接下來的文章內容將介紹二個物美價廉的POE轉換器，搭配現時最流行的 mesh Wifi AP (非 POE 設備 )，來完成不用受限供電插座位置的POE環境無線基地台架設。

這次要介紹的二個POE轉換器分別是 Maxim PoE Kit & POE Splitter 二種不同技術的轉換器，Maxim PoE Kit 用的是非工業標準的POE供電方式，POE Splitter 用的則是工業標準的POE供電方式，至於用哪個轉換器比較好呢？其實各有優缺點，這邊簡單說明一下：Maxim PoE Kit 須要使用要架設設備的原始變壓器來串接供電，優點是不用另外準備POE供電端的設備，缺點是線路長度限制於30公尺以內以及需要另外串接原設備的變壓器。而 POE Splitter 走的是標準的POE供電方式，優點是使用工業標準，有POE供電端即可直接供電不用使用原設備的變壓器，缺點則是你必須另外準備一個工業標準的POE供電端( POE Switch or POE adapter )，好的，有關二個POE轉換器的優缺點說明完畢後，接下來一樣依照往例，進入看圖說故事的階段。

Maxim PoE Kit 乙太網電力轉接套件 ( 在 PC Home 24h 買的 )

Maxim PoE Kit 開箱 (一個變壓器串接盒、一條POE分離供電接頭)
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

用簽字筆來當比例尺
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

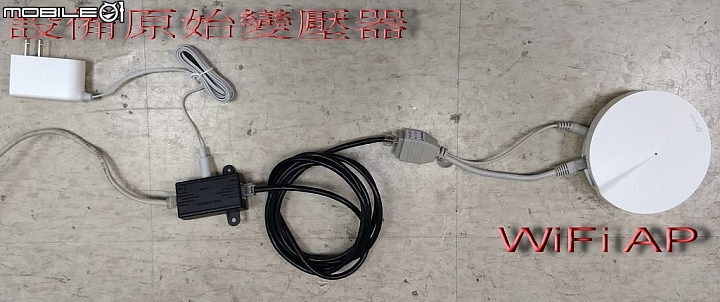

Maxim PoE Kit 連接方式簡圖
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

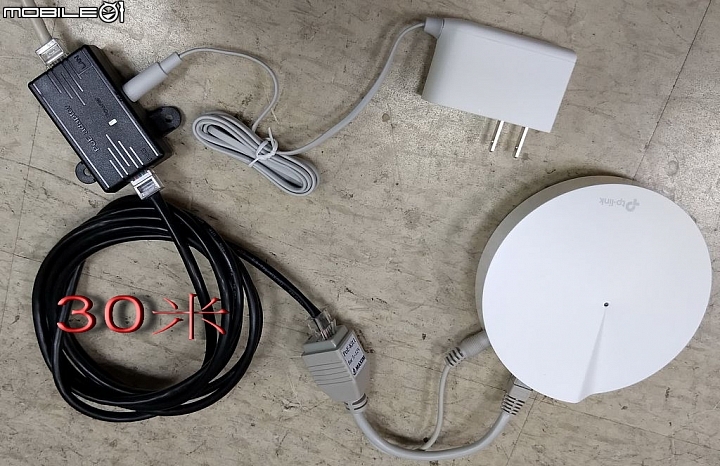

Maxim PoE Kit 依原廠說明，供電端須限制在 30公尺內
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

接下來看到的是 POE Splitter (工業標準POE供電終端分離器)，為了這次的開箱文找了兩家廠商各買了一個相同規格的分離器回來，因為沒有外盒，所以就無法開箱了，呵呵
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

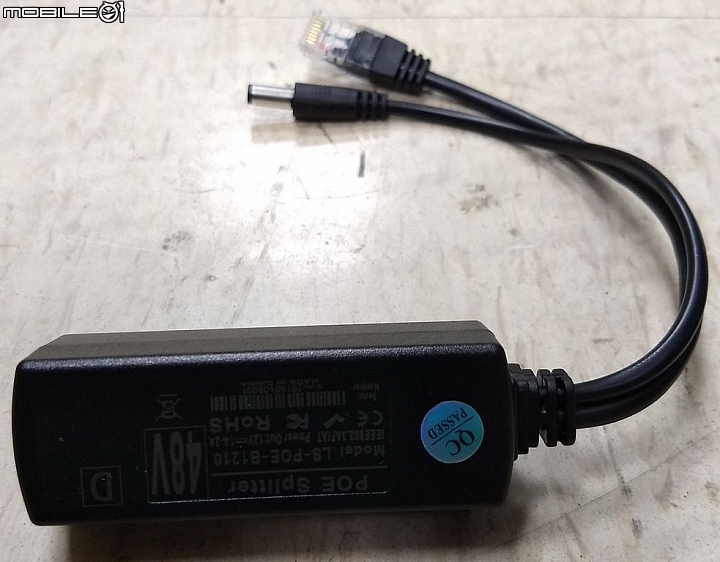

POE Splitter 01
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

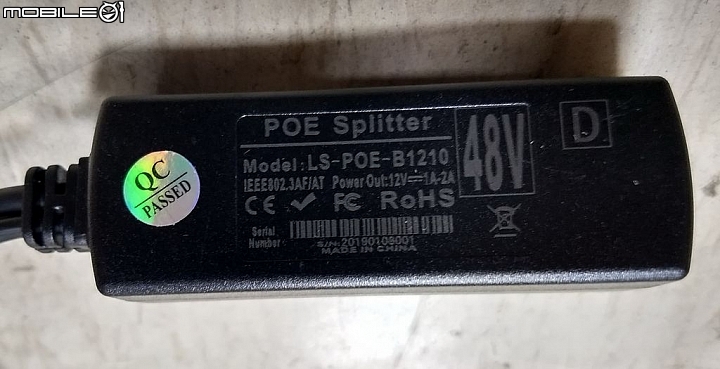

POE Splitter 01 詳細規格
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

POE Splitter 02 詳細規格
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

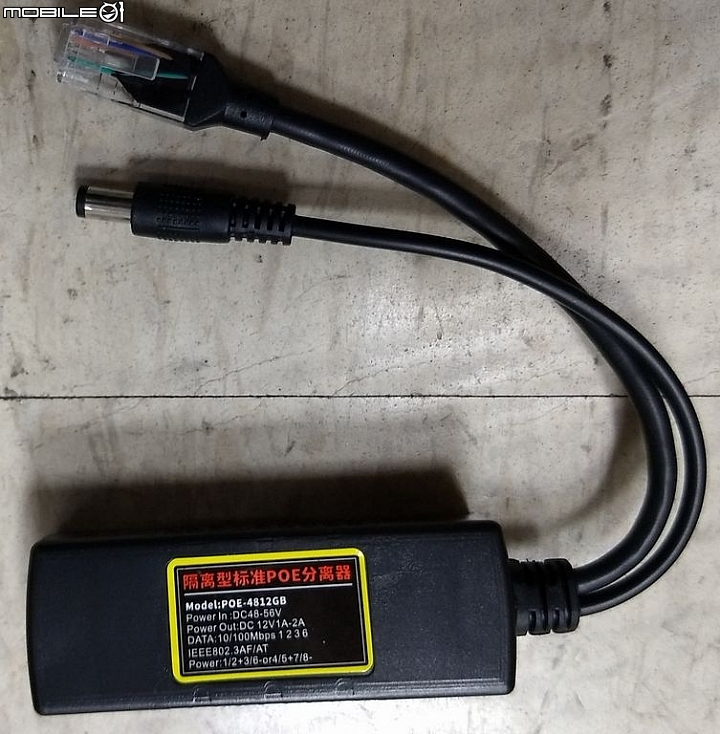

POE Splitter 02
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

經過測試，兩家廠商各自出貨的 POE Splitter 都能正常運作，所以拿了其中一個來拍架構簡圖，由於 POE Splitter 是走工業標準的POE技術，所以須要另外再準備一個工業標準的POE供電設備 ( POE Switch or POE adapter )，也因為使用了工業標準的供電設備來供電，設備原始的變壓器就可以收到箱子裡面去用不到了
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

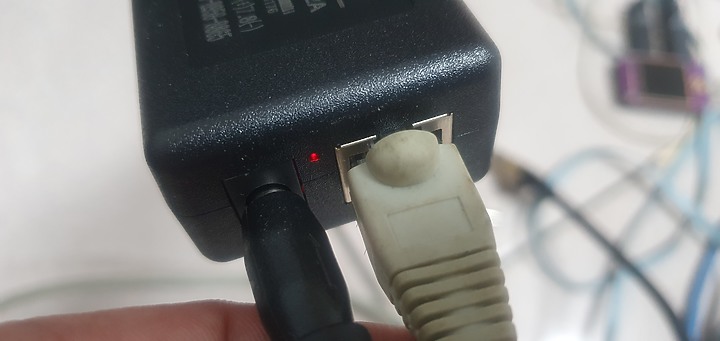

POE Splitter 架構連接方式近視圖
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

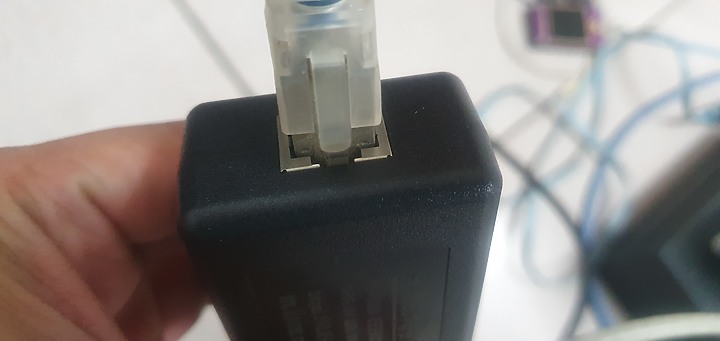

如果你跟我一樣是用來架設無線AP，不須要有線網路訊號，可以不接 POE Splitter 的網路接頭，只單純供電一樣是可以運作的喔~
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

POE Splitter 搭配 POE Switch 的連接方式簡圖
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

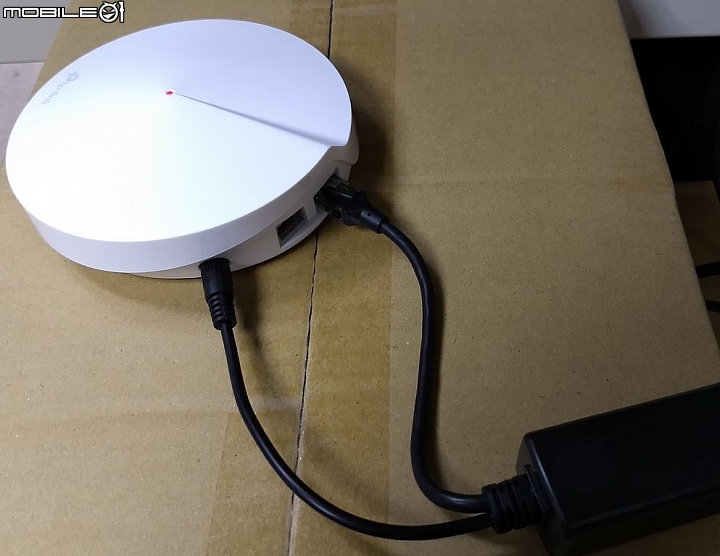

使用 POE Splitter 架設的無線AP近視圖，可以看見供電是正常的
[開箱] Maxim PoE Kit & POE Splitter 解決 Wifi AP 架設位置受限供電的問題

這次使用 Maxim PoE Kit & POE Splitter 搭配前一篇文章介紹的 TP-Link Deco M5 mesh Wifi System 將一個大坪數無線網路環境架設起來，目前運作的非常良好，透過 POE 技術能讓設備架設的過程中不用受限於供電插座的位置而影響到設備佈建的規劃，而 Maxim PoE Kit & POE Splitter 二種POE轉換器則能協助非POE終端設備也能使用POE技術來佈建整個設備架構，希望這篇開箱文能讓大家有些收獲，並且能進一步應用到自己需要的場合上。
