GS-108T 鏈路聚合問題請教

jianzhi
個人積分：3分
文章編號：74340348

3分

樓主

2019-08-16 21:32

請問各位大大，我最近買了兩台gs-108t想把家裡的網路提升，基本線路是網路數據機連接到交換機1（地點在客廳，此台交換機會接一台電腦），然後交換機1跟2（放在房間）要做鏈路聚合，交換機2則接了兩台NAS(華芸的也是要做鏈路聚合）跟兩台電腦，但是我在LAG設置LACP後測速，怎麼跑也跑不到兩條網線鏈路聚合的網速（都只有一條的速度，兩台電腦同時copy NAS的資料就可以發現為跑到滿速），請問一下是哪邊還要再設定其他項目嗎？？

更正目前的實際接線狀況示意圖及說明目前用這樣的方式兩台電腦對同一台NAS做下載的動作卻只能跑出總合110M的速度（單台下載可以到110M，但第二台一加入下載，第一台的速度就會被拉下來）
GS-108T 鏈路聚合問題請教

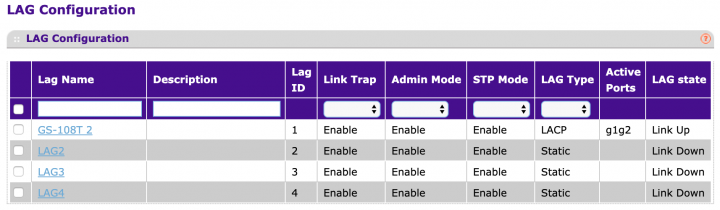

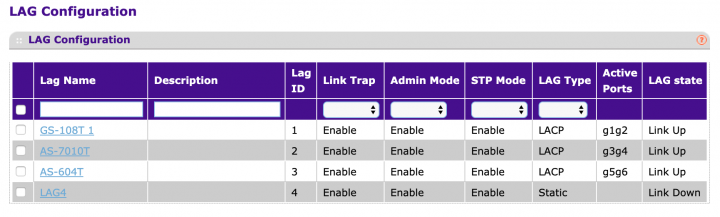

這是GS108T的LAG設定畫面
GS-108T 鏈路聚合問題請教

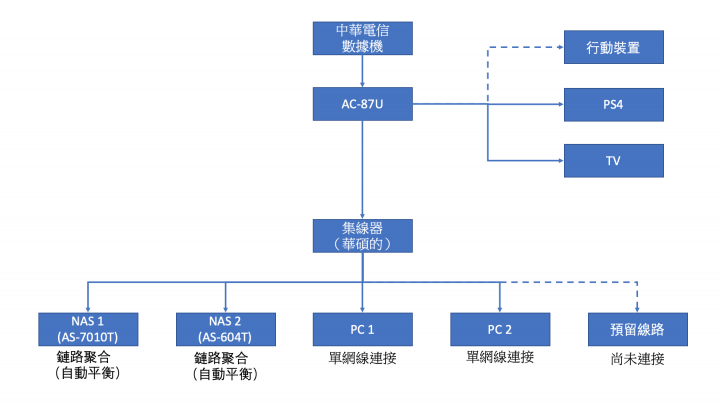

先前的設置狀況，是以集線器連結NAS，並設置自動平衡的鏈路聚合，此狀況下同時以兩台電腦對同一台NAS坐下載的動作，兩台電腦都可以跑到110M的速度
GS-108T 鏈路聚合問題請教

2019-08-16 21:32 發佈

文章關鍵字 GS-108T 鏈路聚合問題 108

grundy

grundy
個人積分：7分
文章編號：74341559

7分

2樓

2019-08-16 23:52

jianzhi wrote:
請問各位大大，我最近...(恕刪)

你單台pc有用2條線做lcap嗎？如果只有1條，單pc不管怎麼連還是一樣只有一條的速度

jianzhi

jianzhi
個人積分：3分
文章編號：74341769

3分

樓主

2019-08-17 0:17

grundy worte:
你單台pc有用2條線...(恕刪)

我是用兩台電腦同時去測試下載速率，先前還未更換使用交換機時採用自動平衡的時候兩台下載可以達到滿速（各約110MB)，但接了新的交換機改成LACP模式後卻怎麼也跑不出來，所以才想請教看看是不是交換機哪邊的設定漏了（小弟第一次用交換機，弄到一頭霧水）

cca34

cca34
個人積分：166分
文章編號：74342431

166分

4樓

2019-08-17 2:32

jianzhi worte:
我是用兩台電腦同時去...(恕刪)

所以你現在是PC端傳輸速度不到110MB嗎?

試試看兩台NAS對傳如果接近200MB
鏈路聚合設定應該就沒問題

然後你的圖跟說明好像不符= ="
交換器2接了兩台NAS???

grundy

grundy
個人積分：7分
文章編號：74342641

7分

5樓

2019-08-17 4:16

jianzhi worte:
我是用兩台電腦同時去...(恕刪)

有第二台GS108T的設面畫面嗎?如果有開STP功能，串接的2台Switch都得開，如果只有一台有開，另外一台會強迫把其中一條線路給disable掉

jianzhi

jianzhi
個人積分：3分
文章編號：74342908

3分

樓主

2019-08-17 7:12

cca34 worte:
所以你現在是PC端傳...(恕刪)

目前的線路狀況確實跟圖不符，主要是因為家裡還在調整中，所以現在NAS都還是接在路由器2底下，造成誤會還請見諒。

至於速度部分確實是在ＰＣ端跑不到110MB，所以才認為LACP沒發揮作用，我嘗試過幾種接法測試
1.先把兩台PC都接到同一台GS-108T上，採用自動平衡時確定兩台速度都有單線110MB
2.把自動平衡切換為802.3ad(交換機也改為ＬＡＣＰ），測速總合就只有110MB

基於上面的測試結果，我就在想說是不是GS-108的設定那邊有遺漏（畢竟第一次碰交換機，不是很懂設定）

至於兩台NAS對傳我剛剛由NAS1傳一個檔案到NAS2(我是透過ＰＣ複製，不知對不對），結果如下，似乎也沒跑滿速（不知道是不是限制在ＮＡＳ硬碟的傳輸）

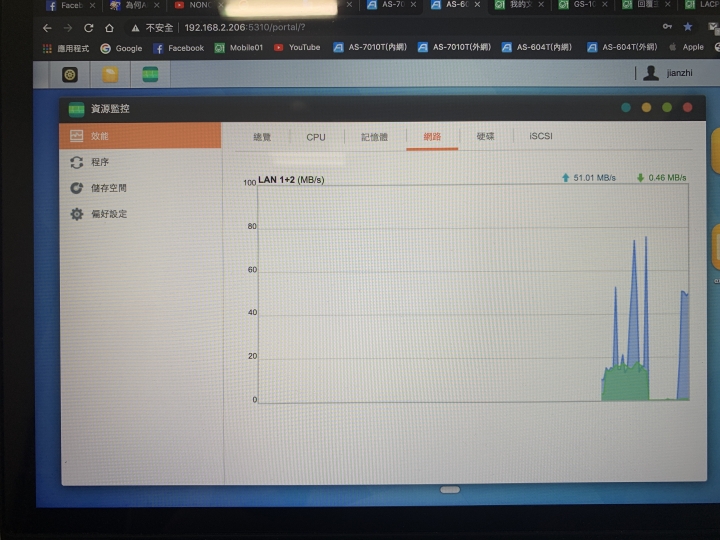

NAN1
點我看大圖

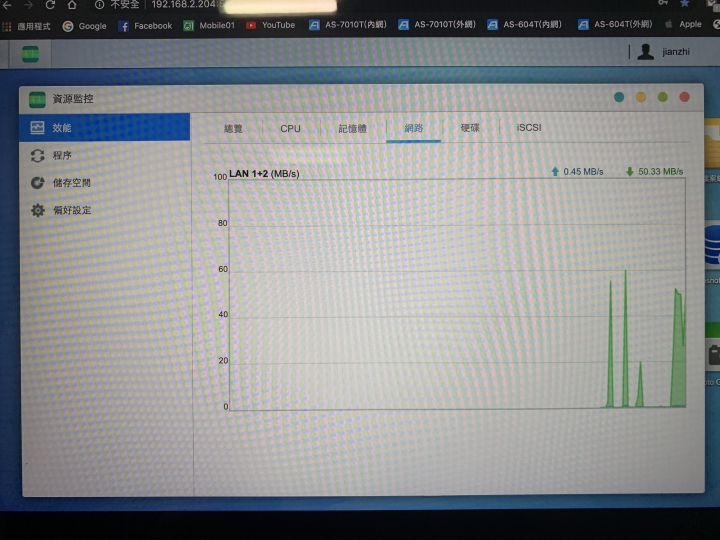

NAS2

jianzhi

jianzhi
個人積分：3分
文章編號：74342935

3分

樓主

2019-08-17 7:21

grundy worte:有第二台GS108T...(恕刪)

有的，我順便把其他的設定也放上來，再請大大協助看看

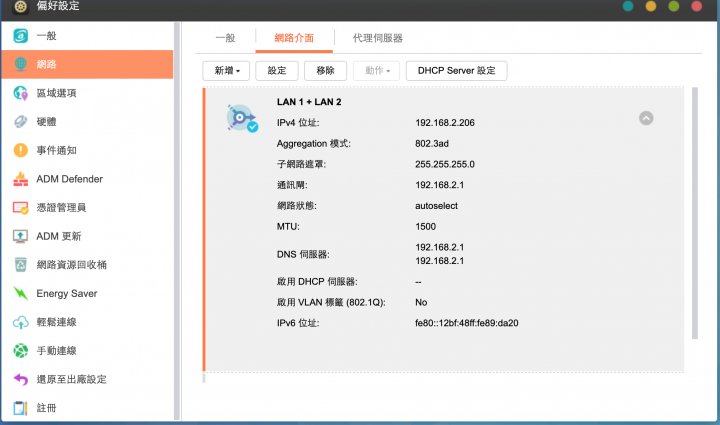

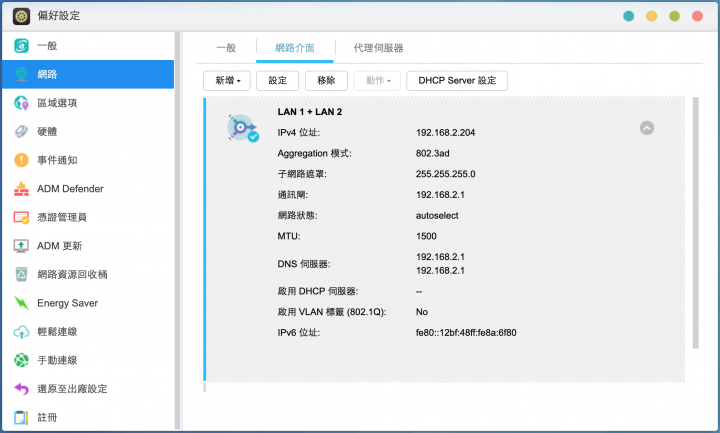

NAS1的設定畫面

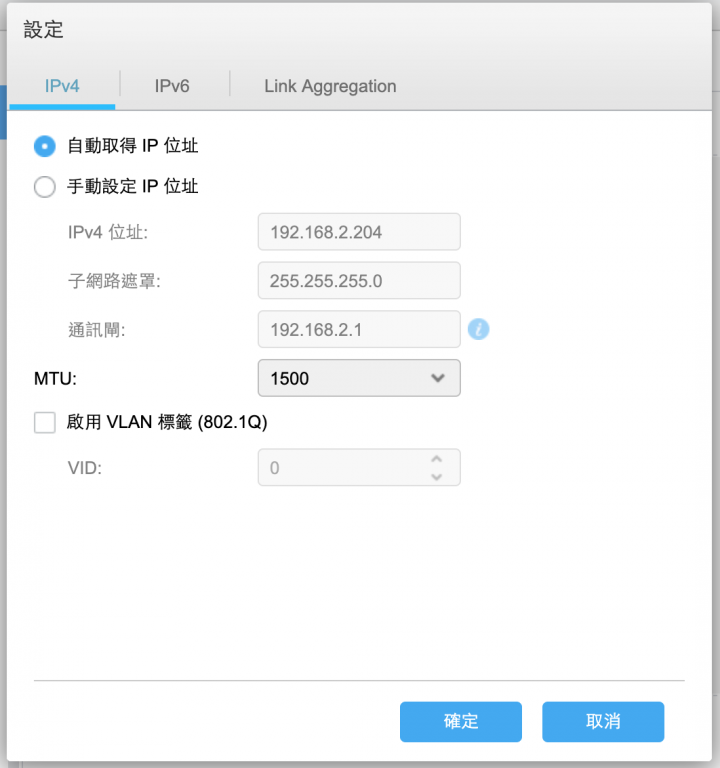

NAS2的設定畫面

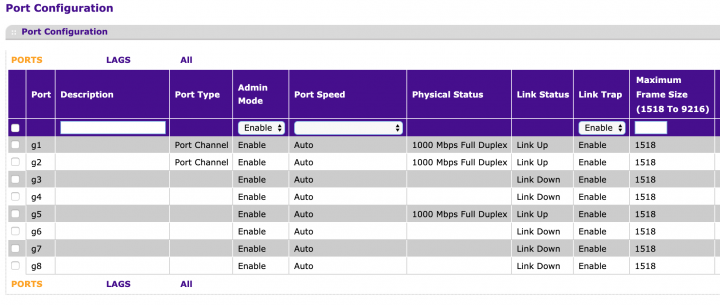

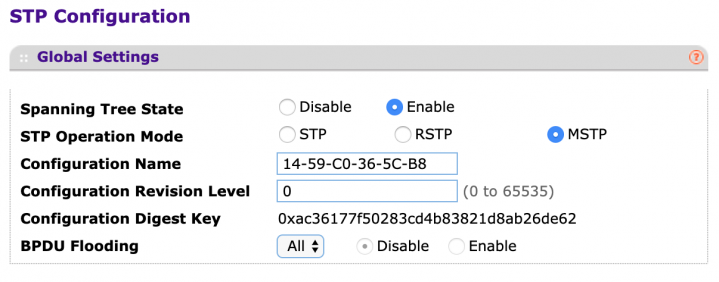

GS-108T1(交換機1)的畫面

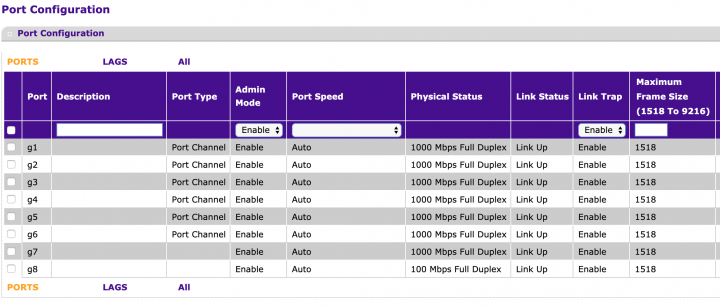

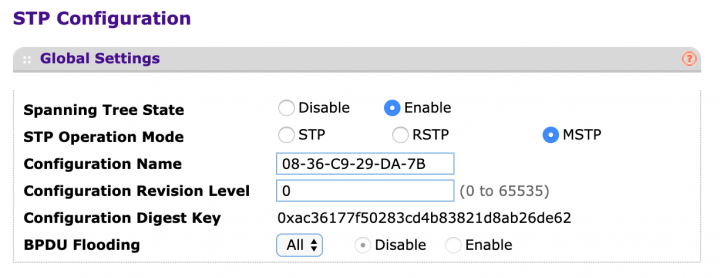

GS-108T2(交換機2)的畫面

Goggle

Goggle
個人積分：1044分
文章編號：74343135

1044分

8樓

2019-08-17 8:16

jianzhi worte:

1.先把兩台PC都接到同一台GS-108T上，採用自動平衡時確定兩台速度都有單線110MB
2.把自動平衡切換為802.3ad(交換機也改為ＬＡＣＰ），測速總合就只有110MB

基於上面的測試結果，我就在想說是不是GS-108的設定那邊有遺漏（畢竟第一次碰交換機，不是很懂設定）

至於兩台NAS對傳我剛剛由NAS1傳一個檔案到NAS2(我是透過ＰＣ複製，不知對不對），結果如下，似乎也沒跑滿速（不知道是不是限制在ＮＡＳ硬碟的傳輸）..(恕刪)

1. 測速總合就只有110MB
正常

2.我是透過ＰＣ複製
你的測試方式...怪怪的

參考這篇qnap的實作
https://www.qnap.com/zh-tw/how-to/tutorial/article/%E5%A6%82%E4%BD%95%E5%9C%A8-qnap-nas-%E4%B8%8A%E4%BD%BF%E7%94%A8-802-3ad-lacp%E4%BE%86%E8%A8%AD%E5%AE%9A-port-trunking%E7%AB%AF%E5%8F%A3%E8%81%9A%E5%90%88%E4%B8%A6%E6%8F%90%E9%AB%98%E7%B6%B2%E8%B7%AF%E9%A0%BB%E5%AF%AC/

jianzhi

jianzhi
個人積分：3分
文章編號：74343700

3分

樓主

2019-08-17 9:46

Goggle worte:
1. 測速總合就只有110MB...(恕刪)

請問為什麼兩條網線總合110MB是正常呢？？鏈路聚合兩條網線且兩台電腦的總合上限不是應該220MB嗎？？還是我的理解不對呢？？

jianzhi

jianzhi
個人積分：3分
文章編號：74344045

3分

樓主

2019-08-17 10:24

Goggle worte:1. 測速總合就只有110MB...(恕刪)

剛剛參考你分享的ＱＮＡＰ設定實作，不過他跟Asustor的不太一樣，沒有ＭＡＣ＋ＩＰ的選項可以選擇，

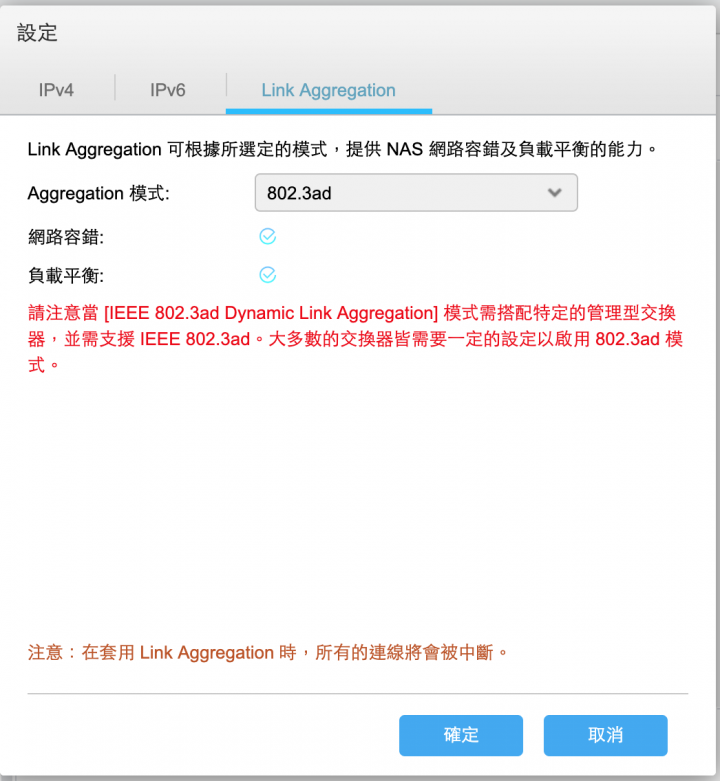

華芸的選項如下，簡單許多
