自從市場上出現 mesh 這樣架構的產品後，一直很想寫篇相關的文章來介紹一下這樣的產品及架構有什麼運用的優勢，以及如何應用在現有的家庭或公司網路上，來架構一個更方便使用的區域無線網路環境，前陣子剛好有個好朋友 Alan Tsai 入手了一組 Tenda NW5s mesh 二件式無線分享組，立馬跟他借來測試一番，順便整理一下過程的心得，於是終於有素材可以拿來把這篇有關 mesh 架構的文章生了出來，也算了了一個心願，接下來就準備開始進入主題囉!!

要進入主題前還是先說明一下，如果你家裡或公司的空間不是很大，只需要一台無線分享器即可涵蓋滿足所有家人或同事的網路使用作業，那看不看這篇文章你可以自己選擇，因為你可能用不到這樣的架構跟功能，但是~~如果你家裡或公司家大業大、幅員遼闊，無線基地台好幾台到處都是，怎麼連都很不開心，那這篇文章就建議你花點時間看看，應該多少有點東西可以吸收的，好囉~~囉嗦了一下，正式開始進入主題囉~~

在 mesh 架構出來以前，針對大空間或跨樓層的多基地台無線網路環境建置，常常會遇到幾個常見的問題：多重SSID(到底要連哪一個訊號比較好呢?)、某些角落總是沒有訊號、這邊走到那邊一樓走到三樓常常須要手動去切換收訊基地台(無法自動漫遊)，對於技術人員來說因為了解技術原理，通常都會自己手動去切一下來改良訊號方便作業，但對家庭成員或一般公司使用者來說，常常會覺得非常麻煩，或是誤會網路設備故障而造成作業中斷，影響到網路使用者的使用體驗，而 mesh 架構的出現，就是要解決以上略述的一些大空間無線網路環境建置可能遭遇到的問題。

mesh 無線網路架構是運用新的無縫漫遊技術來架構一個多基地台而只有單一SSID 的整合無線網路環境，這個架構會依照用戶端的距離、訊號強度自動來分配用戶端最適合連接的基地台，再由同一 mesh 架構下的各基地台間互相溝通來優化傳輸路徑，透過最佳傳送路線來傳遞資料，讓使用者的連線順暢又快速，簡單來說就是讓家庭成員或公司同事只要設定一組無線網路的SSID連線後就可以在家中或公司各個地方邊上網邊移動位置時，也不會斷線，達到全空間單一SSID漫遊及簡易使用的目的。

介紹完 mesh 架構的應用優勢後，接下來就開始來開箱吧!! 這次使用的設備是 Tenda NW5s mesh 二件式無線分享組，再次感謝好朋友頭獎哥 Alan Tsai 提供這次使用的測試設備。

這是這次要測試的主角 Tenda NW5s mesh 二件式無線分享組
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

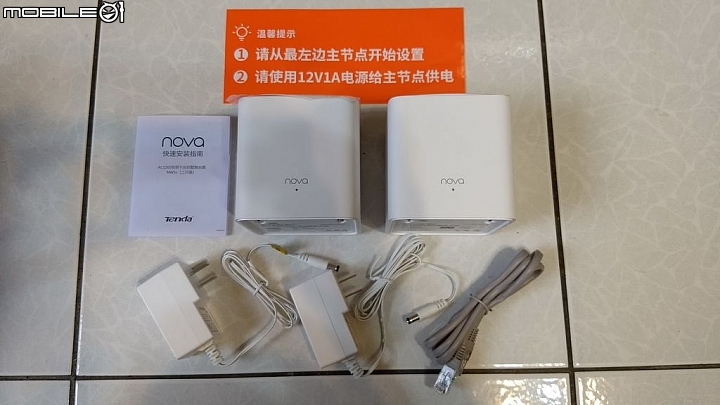

Tenda NW5s mesh 二件式無線分享組的包裝內容清單
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

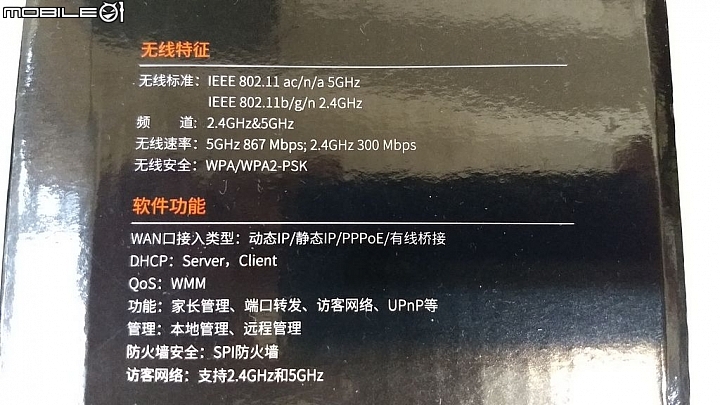

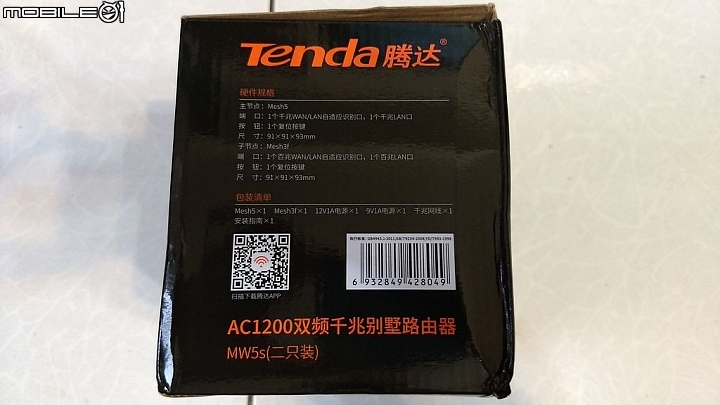

Tenda NW5s mesh 二件式無線分享組的技術規格說明
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

Tenda NW5s mesh 二件式無線分享組的簡易架構圖及其他型號適用說明
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

開箱囉~ 主分享器是 Mesh5 副分享器是 Mesh3f
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

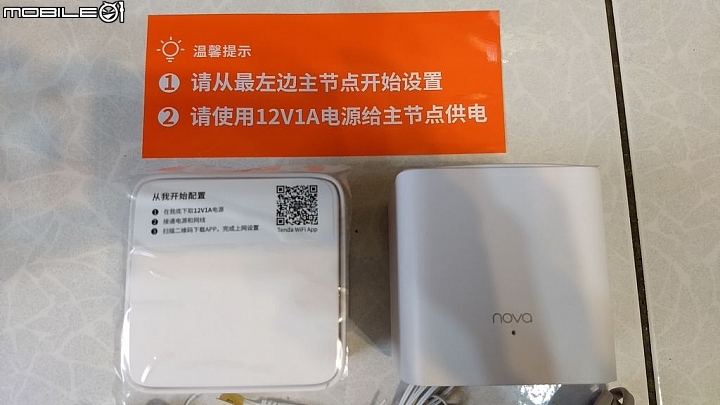

一開始要先用主分享器 mesh5 進行安裝及設定
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

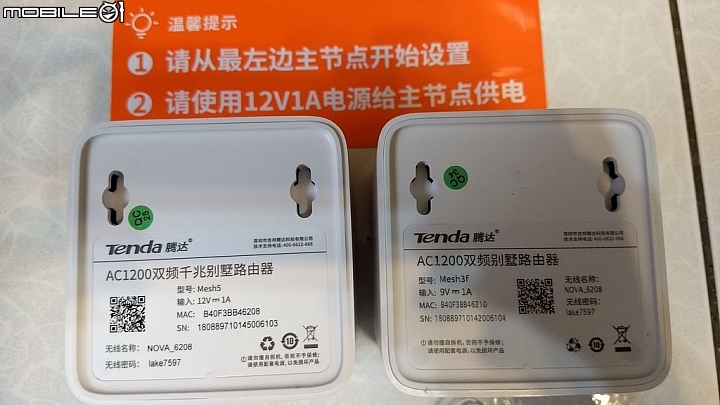

主分享器跟副分享器使用的變壓器是不同的，這邊要注意一下
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

說明書介紹的蠻詳細的，參考說明書一步一步做，對一般使用者也沒特別的難度
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

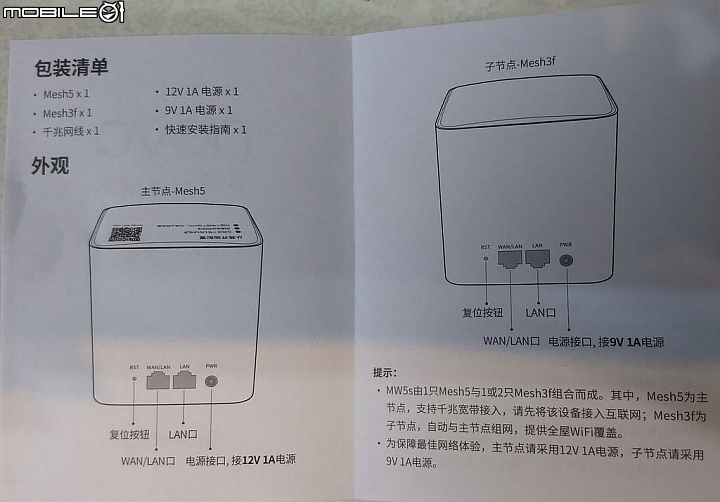

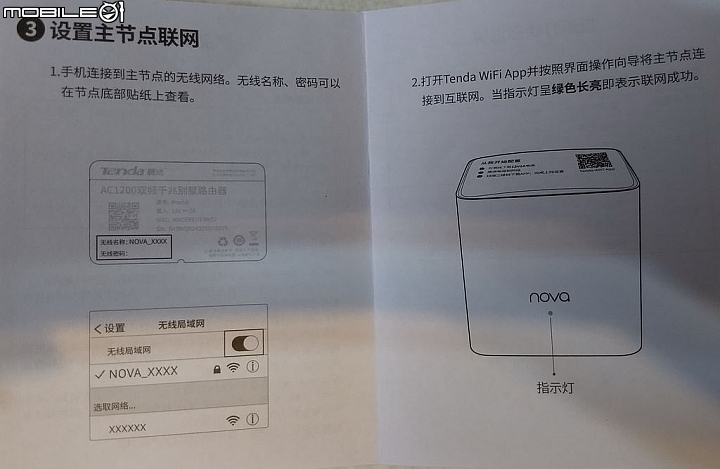

說明書 1 2
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

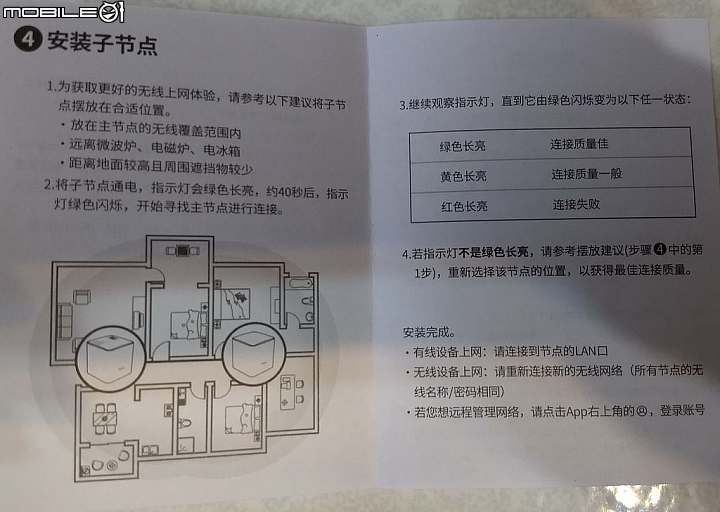

說明書 3

說明書 4

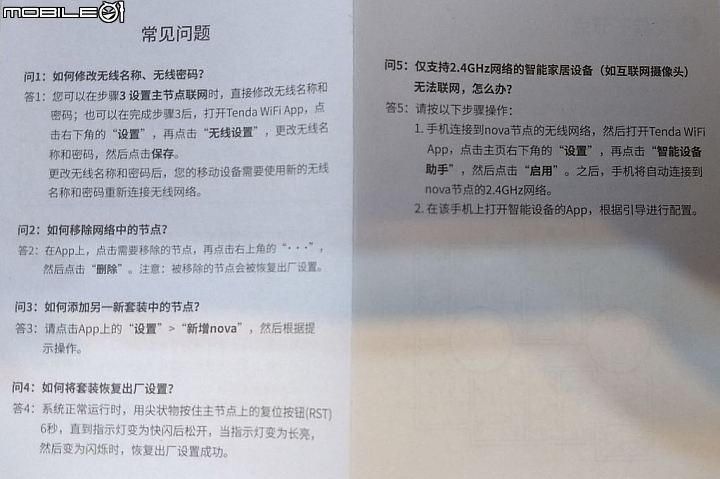

常見問題排除方法
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

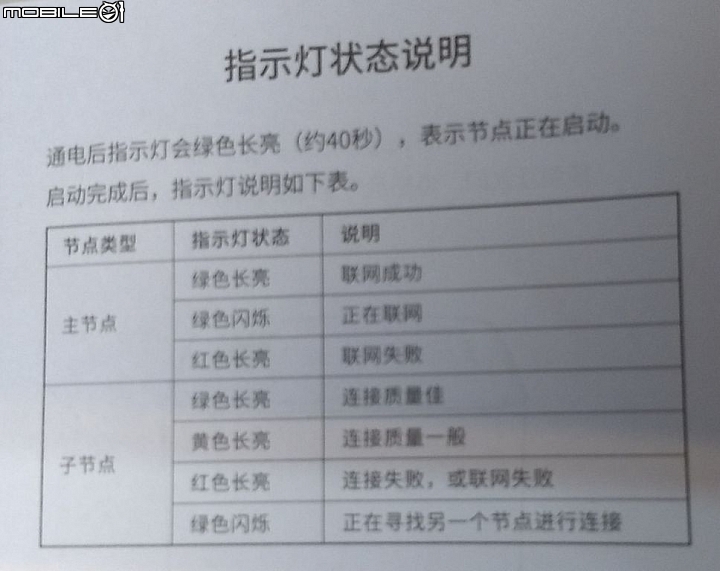

分享器燈號說明
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

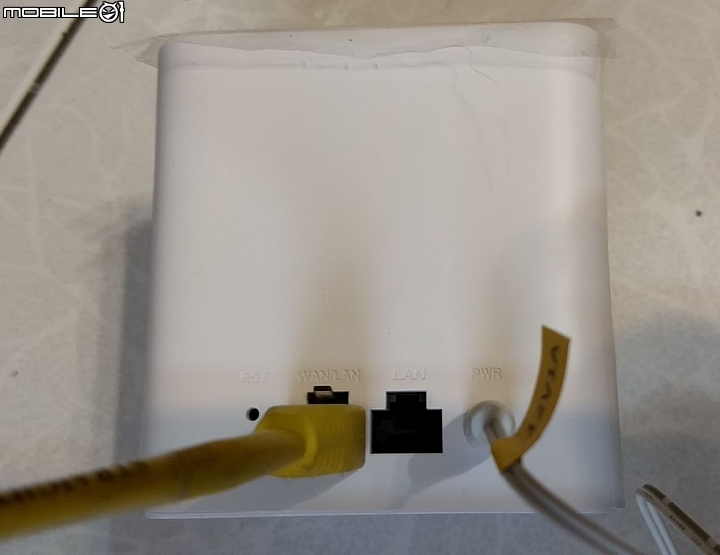

開始來安裝吧!! 先把家裡上網用的線路接到主分享器 mesh5 的 WAN Port，然後連接主分享器用的變壓器，再把變壓器接上電源插座，第一步的設備安裝就完成了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

接下來拿起手機掃描說明書上的 QR code開始安裝 Tenda NW5s mesh 二件式無線分享組的管理 App，我是使用安卓的手機，所以直接點選安卓的選項開始進行安裝
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

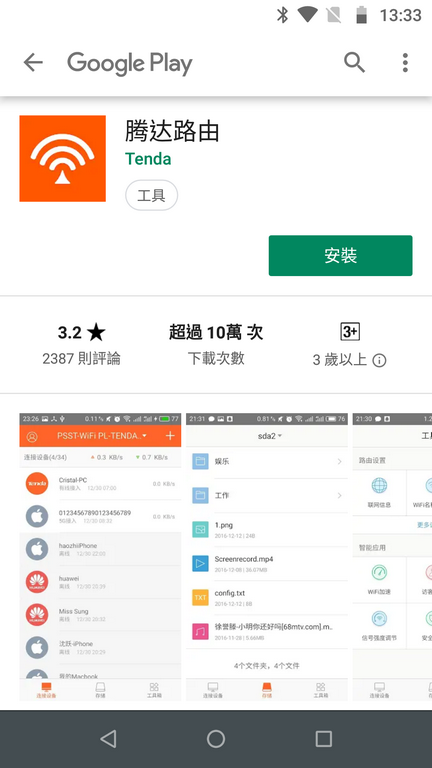

這個就是 Tenda NW5s mesh 二件式無線分享組的管理 App，直接安裝吧!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

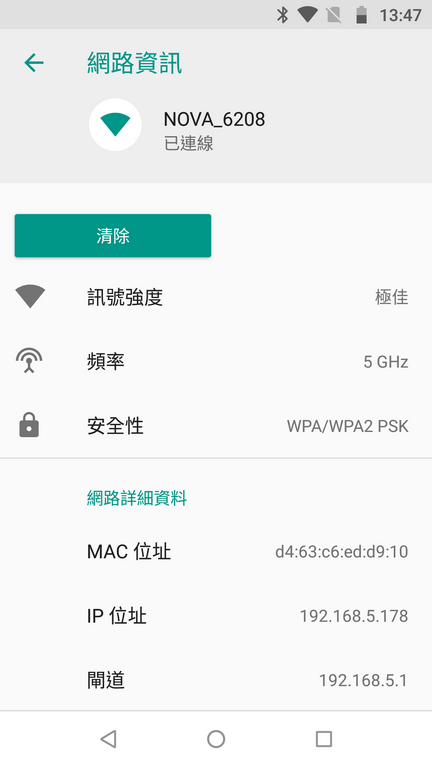

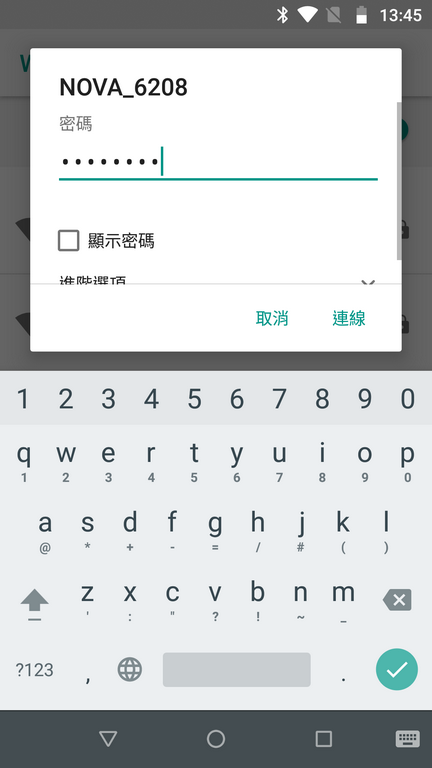

安裝好以後請直接打開 Tenda NW5s mesh 二件式無線分享組的管理 App，用主分享器底部提供的SSID跟預設密碼進行主分享器的第一次連接
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

正確連接後就可以開始進行 Tenda NW5s mesh 二件式無線分享組的設定了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

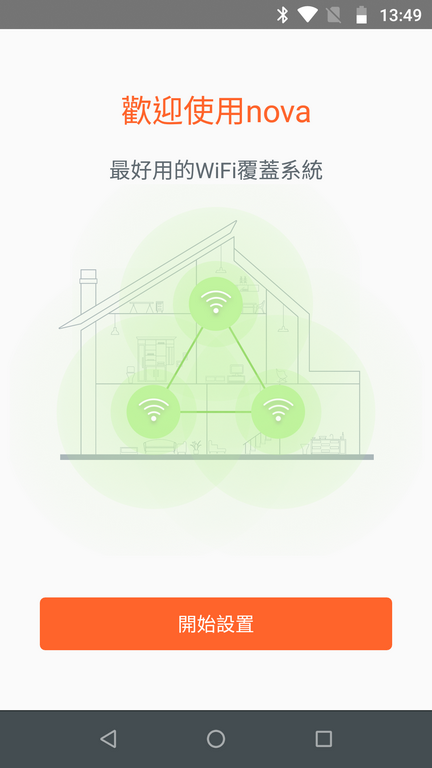

開始設置

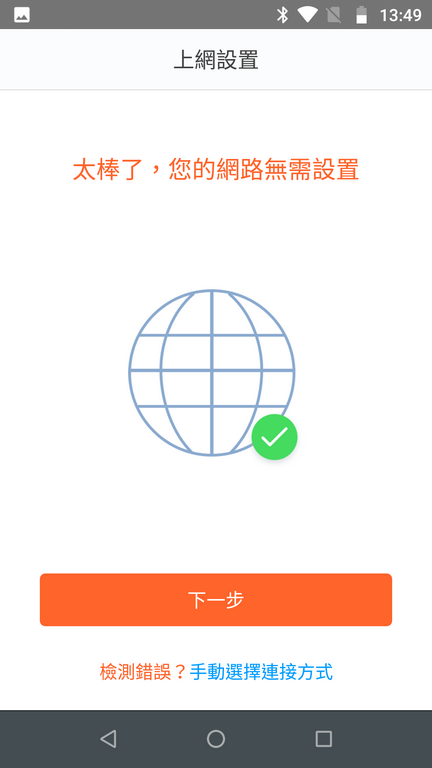

Tenda NW5s mesh 二件式無線分享組本身還蠻聰明的，可以自行偵測目前的連線方式，現在大部份的家用或公司對外網路大部份都有提供即插即上(DHCP)的功能，如果你要連接的上網線路是沒有這樣功能的話，可能就必須自行手動去設定主分享器的對外連線方式囉!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

對外線路設定好後請點選下一步繼續其他的設定
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

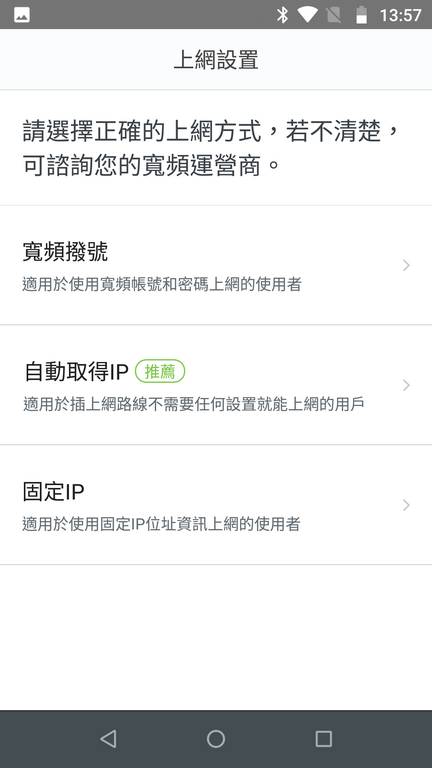

如果主分享器無法自動判斷你的上網線路連線方式，在這個頁面可以手動將你的線路上網方式設定上去(本篇不討論這邊的詳細設定方法喔)
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

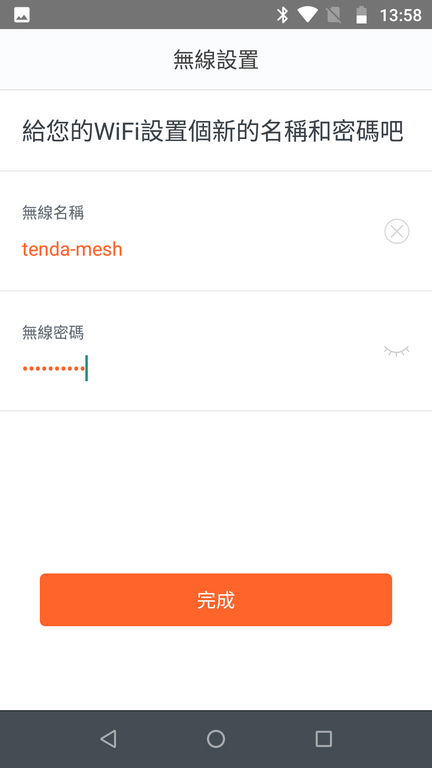

接下來就是這個設備設定的重點，設定你現在要架構的無線網路連線用的單一 SSID跟密碼，這個密碼也是你將來要管理這組 mesh 無線網路的密碼，一定要記好喔!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

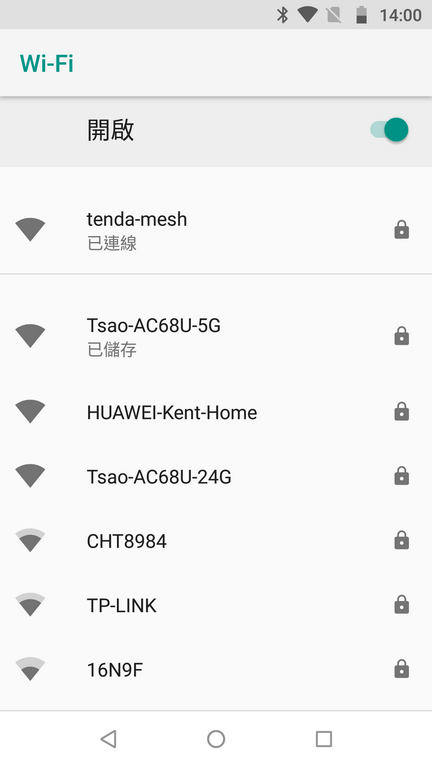

設定到這邊，連線到剛剛設定好的單一 SSID上，整個架設流程已全部接近完成了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

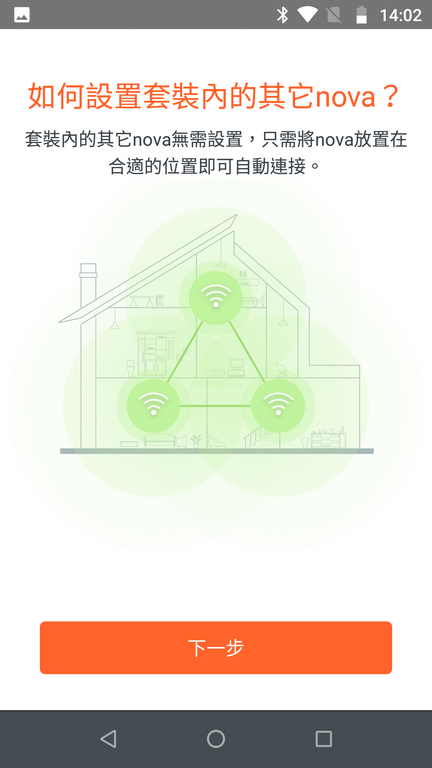

接下來依照 App 的指示來設定副分享器
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

看說明照著做就可以了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

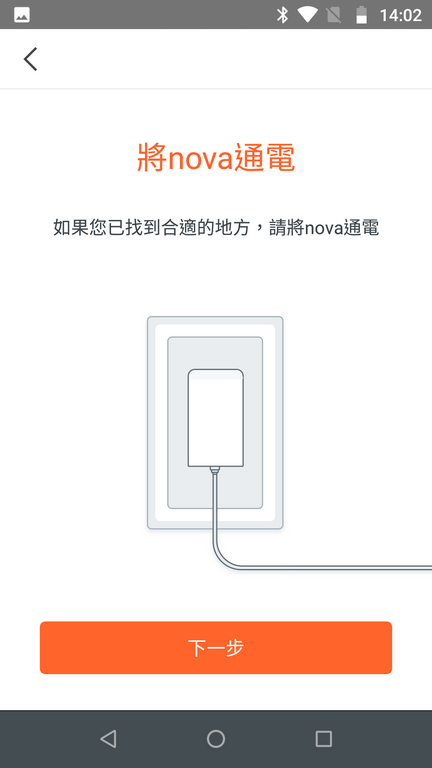

把副分器擺在主分享器旁邊，然後接上電源
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

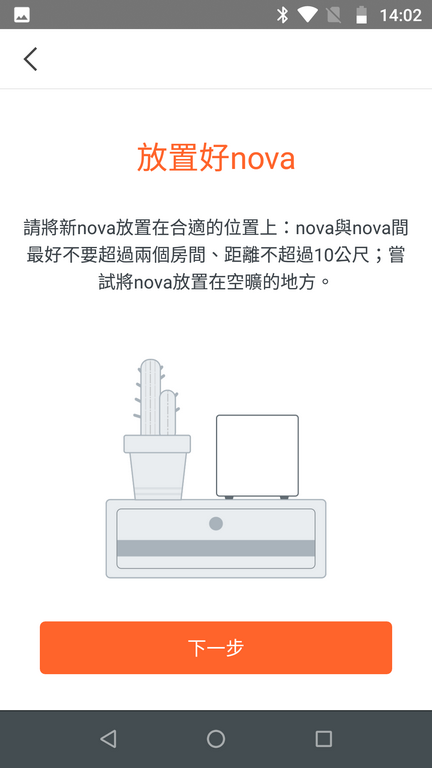

然後，什麼都不用做，這樣就設定好了，是不是很簡單呢? 副分享器設定完成後，再把副分享器拿到規劃中要擺放的位置後接上電源開機，整個 mesh 架構的無線網路環境就架構成功了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

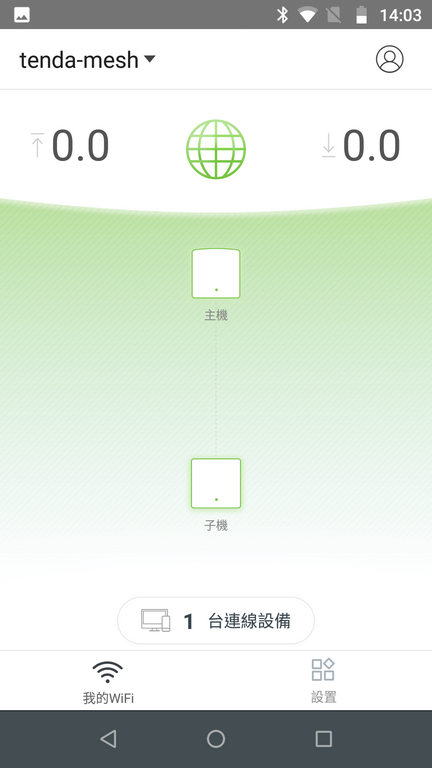

用 Tenda NW5s mesh 二件式無線分享組架構的 mesh 無線網路
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

全部設定好以後，在管理 App 裡面可以再做一些依自己需求定義的設定
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

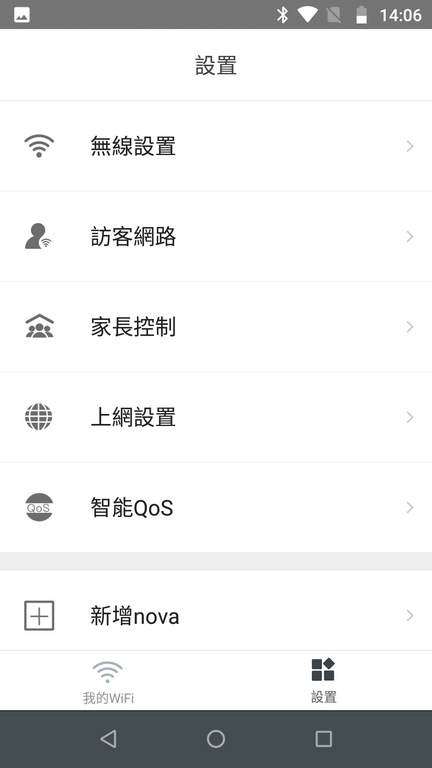

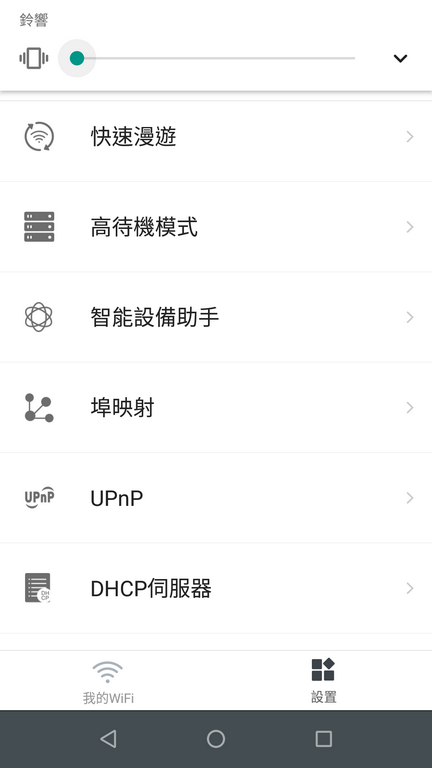

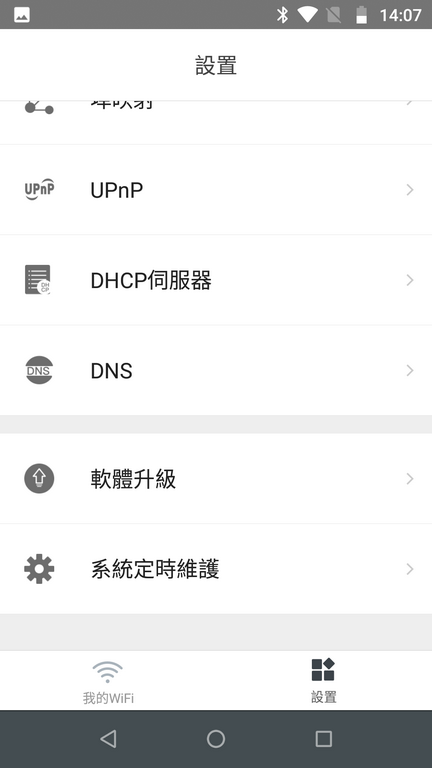

簡單瀏覽一下設定項目
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

細項不是這篇文章的主題，所以就不多做介紹了
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

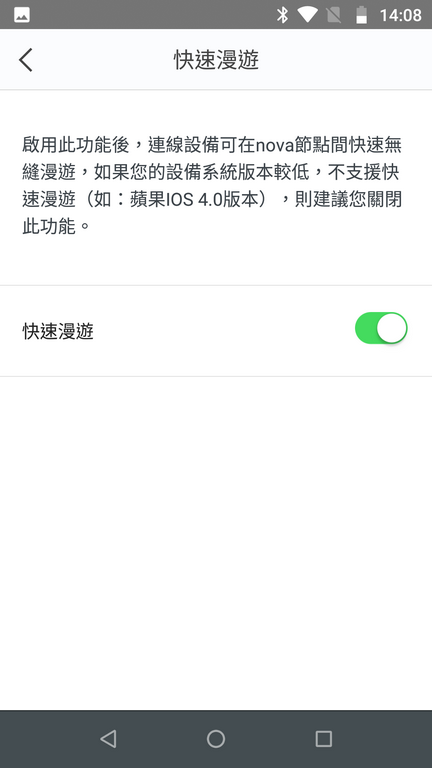

原廠建議快速漫遊的選項要記得去打開
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

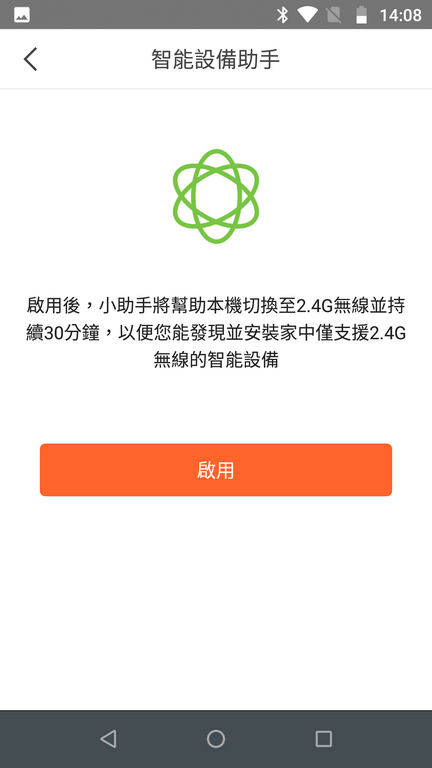

在 mesh 架構下 5G & 2.4G 也整合在一起，有少部份只有 2.4G 連線能力的設備如果無法連上 mesh 無線基地台的話，可以到這個頁面來按下啟用按鈕，讓分享器無線訊號暫時只開放 2.4G來作業，這樣使用 2.4G的設備就可以連上了，半個小時後分享器會再把 5G訊號打開並整合在一起，真的蠻智慧的吧!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

管理 App 中可以看到目前連線設備的清單，可以看看有沒有人偷偷來用你的無線網路喔!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

到此為止，本次的 Tenda NW5s mesh 二件式無線分享組開箱介紹就全部結束囉~~

接下來進入本篇文章的另一個重點，相信目前大多數介紹 mesh 架構的文章應該很少有朋友提到接下來要介紹的內容，這邊特別將這些內容寫出來做個整理，給大家參考。

通常，在已有無線網路環境的家庭或公司中，都已經有主要的無線網路分享器，而 mesh 架構中的主分享器有些相對來說封包運算能力並不算很高級的產品，如果你已經擁有一台高運算能力的主分享器，但是你又想要在現有環境中架構一套方便使用的 mesh 系統，接下來的介紹就很適合你花時間去了解一下囉!!

這次架構說明，我用一台華碩的 AC68U無線分享器來當主路由，對外線路連接在 AC68U的 WAN Port上，然後再用一條網路線從 AC68U 的 Lan port 接到 Tenda NW5s mesh 主分享器 mesh5 的Wan port 上，然後打開 Tenda NW5s mesh的管理 App 將 Tenda NW5s mesh的上網模式改成橋接模式，用這樣的方式來連接，即可將高速對外封包運算的作業交給華碩的 AC68U去做，而 Tenda NW5s mesh 的功能即簡化成方便的漫遊無線區域網路。

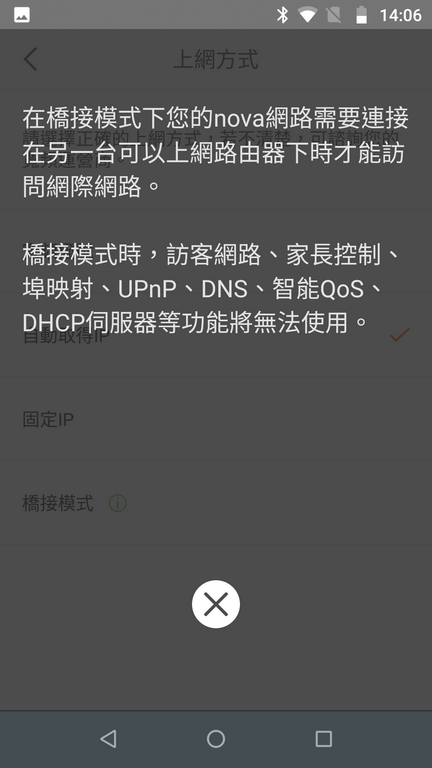

Tenda NW5s mesh 設定成橋接模式時，主要路由主機的功能會全部關閉，交給整合後的主路由去做，本案例是丟給華碩的 AC68U去處理
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

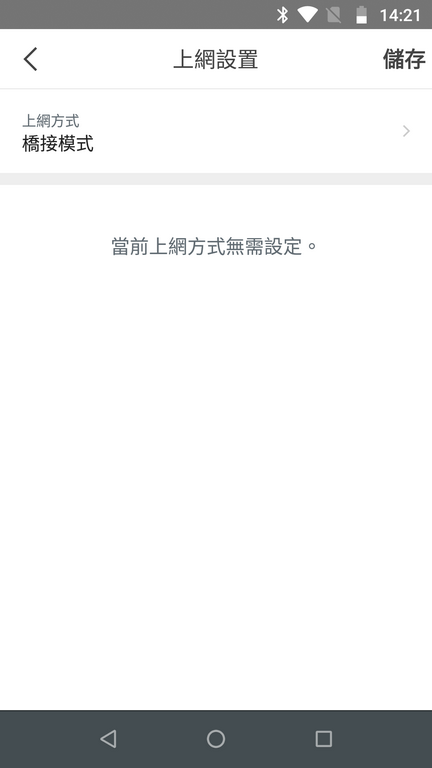

上網模式改成橋接模式
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

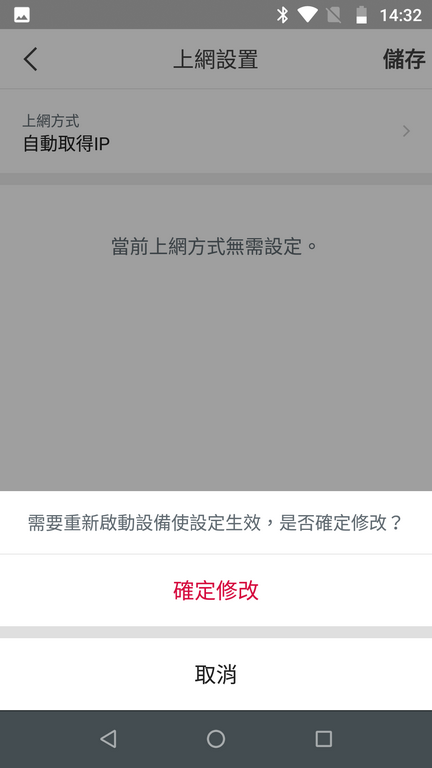

確定更改完成後，主路由的工作就丟出去給別人囉~~
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

最後，再來介紹一個應該很少人會提的應用，無線轉有線的連線架構，在有些環境中會存在只有有線網路連接能力的設備，而這些設備的擺放位置如果無法佈建實體線路時，這些設備除了增加無線連接的能力以外，就無法連線上網了，而拿這次運作的 Tenda NW5s mesh 組合來變化應用方式，可以解決以上提到的問題，如果你家中有只能接有線的設備，但又無法拉線過去時，這個應用就可以有效解決你的問題了。

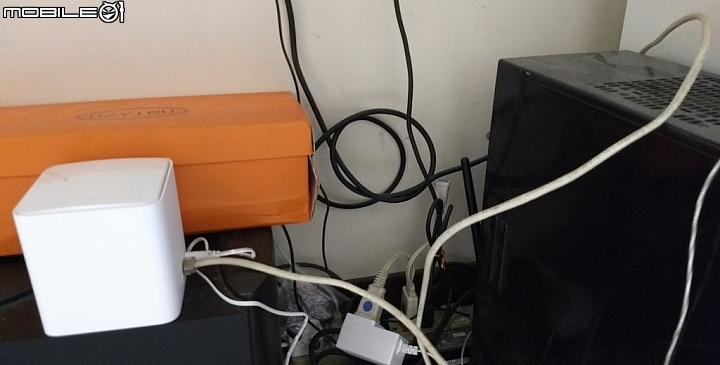

圖中的桌上型電腦主機只有有線網卡，拿一條網路線接在 Tenda NW5s mesh 副分享器的 Lan port 後，馬上就可以上網了，不用再花一筆錢去買無線網卡回來接囉~~是不是很棒呢?
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

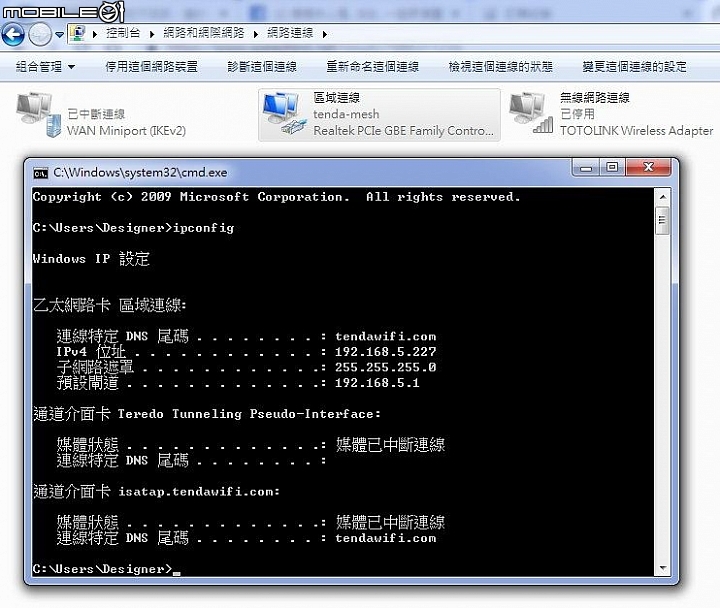

無線轉有線

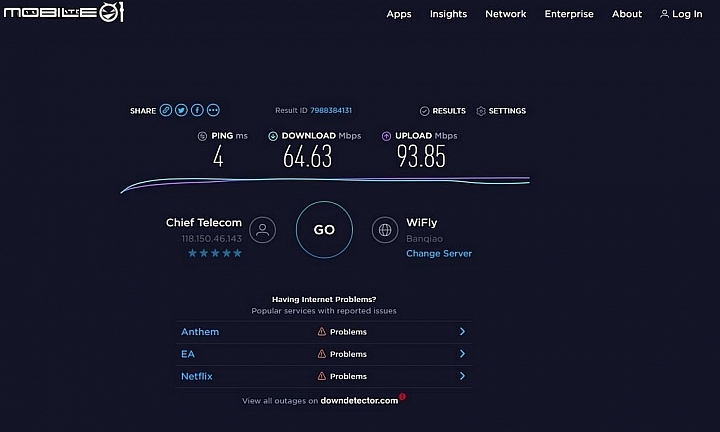

重點是，速度很棒喔!!
[開箱] Tenda NW5s mesh架構無線基地台 & 搭配他牌主路由組建架構及無線轉有線橋接應用說明

經過以上簡單的圖文敘述後，本篇文章到此結束，希望簡單的文字跟圖片搭配說明，能讓大家更了解到 mesh 架構的優點，也學習到更多無線網路建構的變化方式，感謝閱讀!!
