關於家中網路配置規劃含MOD

WangTom

WangTom
個人積分：53分
文章編號：71791529

53分

樓主

2019-01-20 21:09

各位打擾了，想請教一下

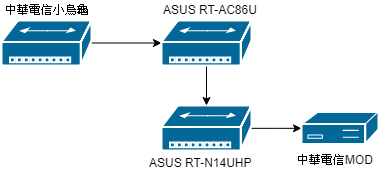

以下是小弟家中目前網路的配置圖

關於家中網路配置規劃含MOD

也就是中華電信的小烏龜後面有接兩條線，一條是接在ASUS RT-AC86U一條接在ASUS RT-N14UHP
但這樣導致兩台設備後面接的設備是分成兩個區網沒辦法互通，所以我想要把RT-N14UHP接在AC86U後面
可是又卡在MOD，我不知道有沒有其他可行方法，既可以讓兩台設備的網路是在同一個區網，MOD也可以同時使用

關於家中網路配置規劃含MOD

我自己稍微測試的結果是，把AC86U其中一個LAN接到RT-N14UHP的LAN上並且關閉RT-N14UHP的DHCP，但是不知道為甚麼這樣接在下面的設備還是沒辦法取的IP，MOD也沒辦法使用

2019-01-20 21:09 發佈

文章關鍵字家中網路配置規劃

chief51688

chief51688
個人積分：710分
文章編號：71793283

710分

2樓

2019-01-20 23:55

基本上網路線直接接小烏龜MOD才能看。

一般無線基地台
IPTV功能 Vlan來切割廣播網域，再將VLAN橋接到WAN，這樣等同於把網路線直接接到小烏龜。
vlan id相同為同一廣播網域，一條網路線可傳輸多個VLAN。

AC86U vlan綁定lan4 "vlan id"設100(選擇ISP設置檔：手動設置， LAN4： 100)，
AC86U Lan4 接RT-N14UHP Lan1。

RT-N14UHP vlan綁定LAN4 "vlan id"設100，MOD接RT-N14UHP LAN4

原理都是一樣的，有問題請參考:
使用VLAN連接MOD Part 1
RouterOS 6.41 VLAN+MOD+撥號設置
ASUS 支援問答 [區域網路] 如何設定IPTV
https://www.asus.com/tw/support/FAQ/1011708/

WangTom

WangTom
個人積分：53分
文章編號：71793380

53分

樓主

2019-01-21 0:13

chief51688 wrote:
基本上網路線直接接...(恕刪)

感謝您的回應！

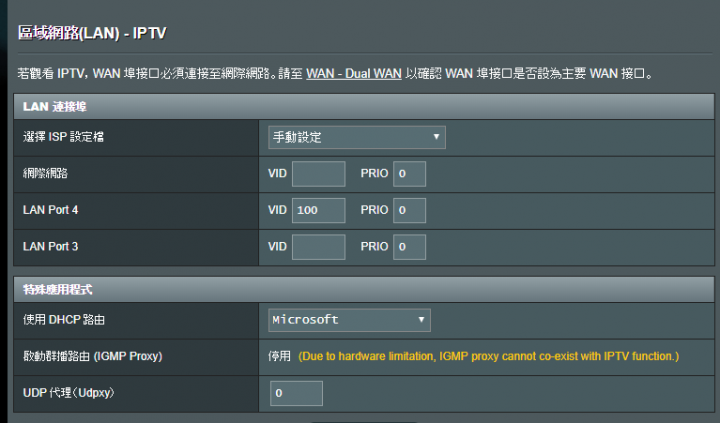

依照您的說法，那我目前AC86U的設定改成這樣

至於N14UHP，由於我目前讓他使用路由模式才會有IPTV的功能，如果切換成純AP模式的話就沒有相關的設定
因為之前我是直接把AC86U設定黨調整成Hine MOD，LAN4接到N14UHP的LAN1，N14UHP為路由器模式關閉DHCP設定黨也是Hine MOD好像也不可行，手動改的方法我再嘗試看看

WangTom

WangTom
個人積分：53分
文章編號：71793733

53分

樓主

2019-01-21 1:14

chief51688 wrote:
基本上網路線直接接...(恕刪)

您好，不好意思
根據我目前研究下來...
我發現RT-N14UHP如果要有IPTV設定的功能需使用路由器模式，但在這個模式下好像會在下面的網路切割出一個獨立的區域網路，就算關閉DHCP，把主線插到LAN1還是沒辦法從AC-86U那邊分配IP下來

所以我還有另外一個做法是在AC86後面接一個switch再接MOD這樣是可行的
因為switch模式是單純依照上級的DHCP運作，沒有記錯的話

但是這樣其他網路設備接上去還是沒辦法上網....

布萊恩.楊

布萊恩.楊
個人積分：1106分
文章編號：71794920

1106分

5樓

2019-01-21 9:26

WangTom wrote:
各位打擾了，想請教...(恕刪)

想請問您接兩台路由器的用意是??
如果都要在同一個區網
先把兩台路由器的DHCP關掉
把網路線接在Lan port
這樣就是直接由小烏龜發派IP
兩台設備也會在同網段了
不過我沒看MOD
不確定它是不是只要有網路就有用

快樂很簡單，但要簡單卻很難

chief51688

chief51688
個人積分：710分
文章編號：71797002

710分

6樓

2019-01-21 12:27

WangTom wrote:
您好，不好意思根據...(恕刪)

N14UHP 的LAN IP 手動設一個同區網IP就行(避開DHCP配發IP段)。
照理說接N14UHP LAN1，所有接N14UHP 的裝置也都要自動取得IP才對。
這種接法設定上有問題請參考:
圖解說明...同一區域網路內...多台AP分享器以有線互接...

AC86後面接一個switch其它裝置不能上網是因為廣播風暴，
switch 有支援igmp snooping或VLAN可以避免廣播風暴。

WangTom

WangTom
個人積分：53分
文章編號：71797928

53分

樓主

2019-01-21 14:02

Brian.Y wrote:
想請問您接兩台路由...(恕刪)

兩台是可當路由器也可當分享器使用
目前我是把小烏龜的工作單純化，硬撥DHCP全部都是給後面的AC86U處理

WangTom

WangTom
個人積分：53分
文章編號：71797973

53分

樓主

2019-01-21 14:06

chief51688 wrote:
N14UHP 的LAN...(恕刪)

抱歉，請問您是指路由器模式還是ＡＰ模式？
路由器模式下，我把主線插在ＬＡＮ1是沒有反應的，好像不能透過這樣讓86U的DHCP到14UHP？

這個教學我也有參考過，如果以沒有MOD的狀況下我使用ＡＰ模式就可以讓兩個區網再一起
但如果這個狀態下接上ＭＯＤＡＰ的網路就會有廣播風暴

再請問一下RouterOS是可以透過刷機改韌體取得還是一定要買特殊廠牌的機器呢？
好像也有一種刷機韌體是Tomato？
不過我都不是很清楚....

chief51688

chief51688
個人積分：710分
文章編號：71798213

710分

9樓

2019-01-21 14:27

WangTom wrote:
抱歉，請問您是指路...(恕刪)

RT-N14UHP 藍色是WAN port 黃色是LAN prot，LAN1不行試試LAN2，
都不行就把RT-N14UHP RT-AC86U交換一下試試。

其實差別就在能不能做細部設定，
想要自由設定就需要努力爬文，
學習中...學習中。

刷機韌體這我沒研究，
市售無線基地台跟路由器我只用過RB450 routeros的，
其它都是X86 PC軟路由(routeros 也有X86版本)。
[開箱]RouterOS x86 1037u軟路由

WangTom

WangTom
個人積分：53分
文章編號：71823441

53分

樓主

2019-01-23 11:38

chief51688 wrote:
RT-N14UHP...(恕刪)

感謝您的意見，目前我發現把AC86U的LAN4接到N14UHP的LAN3時，N14UHP下面的裝置還是無法透過AC86U取的IP的原因
因我是把AC86U的LAN設定為IPTV，設定檔為hine mod這樣導致下面的裝置無法正常連線

目前是把AC86U調整為設定檔*無* 但是接口設定維持在LAN4再把現接到N14UHP的LAN3 下面的MOD接到LAN4
N14UHP設定檔*無*接口設定為LAN3&LAN4這樣MOD會通，但下面裝置還是無法自動取的IP
相關設定要再詳細摸索一下～
