Asus Lyra trio 在 AP 模式下的 ethernet backhaul 接線方式

如果只想知道方法的人,請直接看文章最後一段
---------------

前幾天準備要幫老婆娘家(三層樓透天)安裝的 Asus Lyra trio 到了
身為資深工具人的我,免不了先自己裝來玩玩看.....

首先測試了一下廣告文案打最大的連線方式
Lyra trio(主) 直接 pppoe 連線到網路,另外兩台副機則各自透過無線網路連線到主機
(星狀,副機不互聯,都直接連線主機)
功能良好,測速也有達標 (接近 100/40 的速度)

再來則是鏈狀連結,也就是 主機-副-副2 這種連線方式
功能也正常

正常來說,沒有佈網路線的透天
只要測試到這裡就可以收工了,已經是可以準備帶過去安裝設定的狀態
其他都是要到現場才能調整的,例如各機的擺放位置
這都要到場才能測試

身為工具人的我怎麼可能只測試到這裡
老婆娘家沒有佈線,但是我自己家裡有啊 XD

當然的,就開始測試起 ethernet backhaul 的功能
之後自己購買的時候就不用再摸索設定

自己家中的網路環境與老婆娘家不同
我有台 Router 在前端
所以這三台 Lyra trio 就都要放在 Router 之後
並且改為 AP 模式

首先測試了 Mesh 網路設定為 AP 模式後的星狀與鏈狀無線連接
功能良好,這部分無論是把 Lyra trio 當作基地台或者純 AP,網路功能都相當正常

問題就在於接下來的重頭戲,ethernet backhaul
首先說明 Lyra trio 機器上有兩個網路孔,分別為 WAN/LAN 與 LAN
正常安裝時,作為主機的機器需將數據機接至 WAN/LAN 孔,才能進行撥號
查了一下官方的 FAQ 看要怎麼使用 ethernet backhaul.......

"請將網路線一端接上主要Lyra的LAN孔,另一端則接上第二顆Lyra node的網路孔。以此類推,再取另一條網路線接至第二顆Lyra剩下的網路孔,另一端則接上第三顆Lyra的網路孔"

這是要逼死誰? 用網路線串聯? (主機 LAN - 副機1 WAN、副機1 LAN - 副機2 WAN.....)
我想多數人家中佈線都是各個區域做個資訊插座,然後資訊插座的源頭通通集中起來方便管理吧
很少會看到有人家中的資訊插座會有通向另一個資訊插座的線路
除非.....他是弱電箱,裏頭有擺 Switch,然後分配到下一個點........

不管了,總之官方 FAQ 的方式完全不適合我
雖說我有近距離接上去過,確實可用.......但我把三台機器放同個房間幹嘛
而且官方 FAQ 的做法的 Mesh 是路由器模式,不是我需要的 AP 模式
只好自己土炮測試....
主機設定好之後都沒問題,可以正常上網
問題在於副機一插上網路線,無論是插在 WAN 或者 LAN
都會把我上層的 Router 弄死,整個對外連線全部癱瘓
把副機的網路線拔掉,網路馬上恢復正常

---------------

最後在國外網站上找到有人實作成功的步驟
1. 依照說明書的設定方式設定,將三台機器採用無線連接的方式加入 Lyra 網路中,並確認可以正常上網
三台機器僅有主機 WAN 有接線,無線網路僅有一個 SSID 且三台機器的燈號應該都是恆亮淺藍色

註:這個步驟可以把機器放在一起時做,如果要在這時就把機器移動到資訊插座附近也行,只是後面的步驟你要跑來跑去

2. 開啟 Lyra APP,並將 Lyra 網路設定為 AP 模式
讓設定跑完,沒意外的話,這時候透過 Lyra trio 連線的機器,就能找到其他直接連線上層基地台的設備
三台 Lyra 這時的燈號也都是恆亮的淺藍色燈號

3. 把三台 Lyra 斷電,並且將插在 Lyra trio 主機上的網路線由 WAN/LAN 孔,改插至 LAN 孔(黃色標籤的那孔)
兩台副機也是在這時候接上網路線,跟主機一樣插在 LAN

4. 插上電源等機器開機,當整個 Lyra 網路內的機器開機完成並互相通訊後
主機燈號會是恆亮的淺藍燈,其他副機則為恆亮的綠燈

可能是我搜尋能力不佳,找中文資料基本上都沒有說明 ethernet backhaul 在 AP 模式下的接法
既然找到了,我就貼上來
免得其他想幹相同事情的人跟我一樣花了兩天找方法
畢竟 Tyra trio 是雙頻機器,沒有獨立的通訊頻道
使用網路線來互相通訊可以讓無線網路兩個通訊頻率都空出來,我覺得是好事
當然這是我個人的意見,畢竟不透過 ethernet backhaul 時,設備也可以運作得很好
只是我毛多 XD
2018-12-09 11:59 發佈
我也是使用樓主的方法

但是我的網路線是接在WAN port

一樣會變成綠色的恆亮燈

我想請問樓主是否有注意到2.4g 頻道的訊號問題

我一開始就發現這個頻道訊號只有淺藍色主要那一台有2.4g頻道的訊號

其他的副機都沒有2.4g

我跟華碩客服反映後

有給我一組新的 beta FW 韌體

才整個網路正常一些

非常實用的一篇文章,不曉得官方何時會釋出正式版的軟體?

Chark.tw wrote:
如果只想知道方法的...(恕刪)
sonicp12 wrote:
我也是使用樓主的方法...(恕刪)


我如果將主機接在wan
副機無論接哪個孔,網路都會崩潰
要把主機接到 lan 才會正常
但我沒試過這狀況下,將副機接wan,這幾天有空我再來玩玩看

至於2.4G的部分,我沒有你的狀況耶
基本上三台都有信號
自動切換的時候看強度很明顯
也許是後來的韌體有改善?
因為我買來連上網之後馬上就更新韌體了
C.DONG wrote:
非常實用的一篇文章,...(恕刪)


正式版?依照各廠牌目前的狀況來看
距離正式版大概都還有一小段路
每家都是修修改改加加減減……

還好爬到這篇文章,差點就要放棄了ethernet backhaul,
這麼基本的功能,ASUS竟然沒有提供方法。

測了一下副機接lan或wan都可以工作。
主機的wan孔也還可以當lan孔來接一個設備。
副機剩下的另一孔接設備也都可以正常使用。
catsai wrote:
還好爬到這篇文章,...(恕刪)


看來問題只有主機接上 WAN 的時候才會發生
也不知道 ASUS 什麼時候會處理這問題
只是影響不大,大概會排的很後面吧
畢竟改為 AP 模式,表示上層一定還有一台路由器

我想多數人買了這一套 mesh wi-fi system 就會直接取代現有的基地台
我測試過在路由器模式下,ethernet backhaul 功能很正常,因為不會有主機該接 WAN/LAN 的問題
然後大多數家庭也不會沒事情釘明線,能走無線就無線,反正網路也是會通而且速度不差
所以官方忽略了 AP 模式的接線說明吧....
Chark.tw wrote:
如果只想知道方法的人...(恕刪)

太晚看到這篇,我線路已重用=.=
今天也是買了 華碩 Lyra Trio AC1750

用圖解解釋一下

如果全部都設定好後,把副機接上 WAN,包準崩潰給你看!!

我崩潰了5小時...

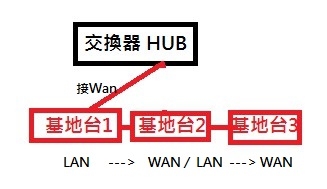

官方有線接法

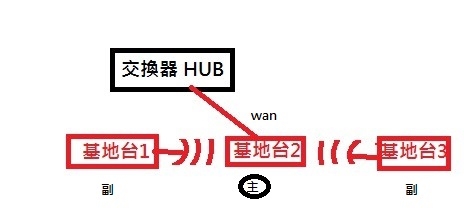

官方無線接法

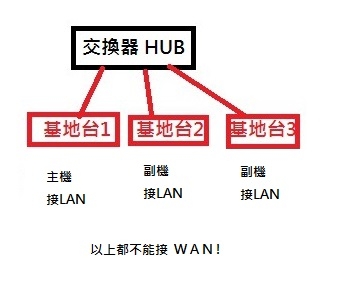

我們想要的接法!!




hua790621 wrote:
今天也是買了 華碩 ...(恕刪)


我的接法是
將Lyra trio設定為AP mode後
switch hub要接主node的lan port
第二 & 第三node接wan or lan port都可以
主node接上lan port後
剩下的wan port可以再接PC or switch hub都可以work


但主node如果與switch hub是通過wan port連接的話
反而主node後面的設備(wifi and pc)都會不通
此時,其他node倒是還可以上網
