各位高手：
小弟家中的VDSL與AP都在沙發這邊，為了即將到來的MOD所以拉了一條明線到電視那裡。
想到以後可能增加的HTPC與現有的XBOX360，所以想要用Hub連接電視機旁的各設備。
但問題來了！MOD需要直接接到VDSL上，以PPPoE連上網，但家中的其他設備卻需要接到AP

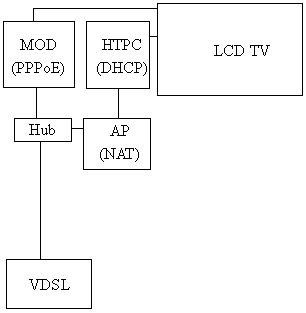

的LAN上變成區網共享資源我想到的是以兩台Hub對接如圖，請問大家這樣可行嗎？

請高手指點一下網路佈線(新修正，加附照片)

2008-03-09 15:58 發佈

文章關鍵字高手指點網路佈線照片

zapper

zapper
個人積分：501分
文章編號：5240947

501分

2樓

2008-03-09 16:43

不需要用到HUB除非你的考量是不想有太多線在地面上,如果是這樣就只需要用到1顆HUB而以
因為你需要作區域網路所以HTPC必須接在AP上,除非你想用HUB作區域網路

derliang

derliang
個人積分：1143分
文章編號：5241301

1143分

樓主

2008-03-09 17:32

zapper wrote:
不需要用到HUB除非...(恕刪)

嗯，因為AP與VDSL都在沙發那邊。
而MOD與HTPC都在沙發的對面，電視那邊...
所以小弟想要只以一條線路連接沙發與電視兩邊的設備..
MOD一定要接到VDSL以PPPoE連出去。
HTPC希望可以跟家中其他的電腦連接在AP的LAN上，變成區網的一部份。

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

strawinsky

strawinsky
個人積分：18分
文章編號：5241353

18分

4樓

2008-03-09 17:37

是價格的考量所以只考慮實體拉線嗎? 考慮用power line來接MOD和wireless來作local net如何?

derliang

derliang
個人積分：1143分
文章編號：5241901

1143分

樓主

2008-03-09 18:48

電力線網路比較不穩且耗能...我對電力線網路的傳輸能力很懷疑...
聽說MOD的HD節目對電力線網路比較挑，所以目前不考慮

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

strawinsky

strawinsky
個人積分：18分
文章編號：5242233

18分

6樓

2008-03-09 19:32

個人目前就是用power line餵給MOD服用, 感覺沒什麼問題. 站上MOD HD開播那篇裡面也有不少人用PLC搭配MOD的.
簡單的計算是MOD需要的頻寬大概在15M以下, 所以最高階的200M到最低階的56M, 對折再對折後應該都還蠻夠用的吧?

derliang

derliang
個人積分：1143分
文章編號：5243514

1143分

樓主

2008-03-09 21:35

用PLC的確是美觀的解決方案，但是如果只用一組PLC的話問題依然和只用一條網路線一樣：
如何只用一個連線，連接兩邊多個設備...
如果用PLC的話，我可以兩端各用一個Hub跟PLC連接，然後再各自和設備及AP,VDSL連接嗎？

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

zapper

zapper
個人積分：501分
文章編號：5244113

501分

8樓

2008-03-09 22:17

derliang wrote:
用PLC的確是美觀的...(恕刪)

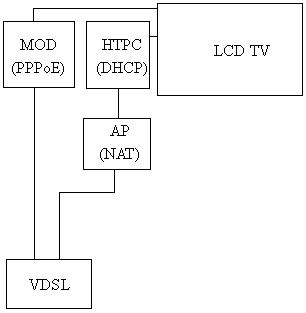

你可以稍微看一下我第2張圖,不管是用電力線或是實體線路你最多也只需要用到一個HUB
照你的圖去接的話HTPC會無法架構成區域網路,你的HTPC必須直接連上AP才行

derliang

derliang
個人積分：1143分
文章編號：5244527

1143分

樓主

2008-03-09 22:45

zapper wrote:
你可以稍微看一下我第...(恕刪)

謝謝zapper大：
小弟的困難在於只有一條網路線拉在"電視區" 與 "沙發區"之間

因為美觀的因素，所以小弟沒有辦法多拉線了，一條線橫在地上實在有點明顯:(
而小弟家中上網的設備都放在沙發區旁的小几上，所以我無法依您的建議將HTPC直接連到AP上。
小弟能夠利用的只有一條線，卻必須想辦法讓電視區旁的好幾台設備依個別的需要連接到沙發區
的不同東西上。

因為小弟想要研究清楚再去採購需要的東西，希望各位高手們能建議一下解決得方案

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

zapper

zapper
個人積分：501分
文章編號：5245005

501分

10樓

2008-03-09 23:15

derliang wrote:
小弟的困難在於只有一條網路線拉在"電視區" 與 "沙發區"之間
因為美觀的因素，所以小弟沒有辦法多拉線了，一條線橫在地上實在有點明顯:(
而小弟家中上網的設備都放在沙發區旁的小几上，所以我無法依您的建議將HTPC直接連到AP上。
小弟能夠利用的只有一條線，卻必須想辦法讓電視區旁的好幾台設備依個別的需要連接到沙發區
的不同東西上。
因為小弟想要研究清楚再去採購需要的東西，希望各位高手們能建議一下解決得方案

那你就去買一組有HUB功能的電力線,不過看價錢似乎是不太友善P購上有你只要打電力線查詢就有了
