想請教關於交換器、集線器相關問題(補上配置圖)

as5353664

as5353664
個人積分：90分
文章編號：64481846

90分

樓主

2017-05-25 7:04

目前店內有三台電腦，與8台影印機。

只有一條中華電信光纖（速率應該是35M/6M）

目前是使用乙太網路交換器來讓它們做連結。

時常印一個檔案跑很久，電腦是破舊的，但不曉得與上傳速率或設備有關係。

想詢問是否有更好的方式。

目前是中華的後面接一台交換器，在用那台交換器一直延伸出去。

示意簡圖：

《中華數據機》—>［交換器］—>［交換器］—>［交換器］

每個交換器會再接電腦或影印機。

===

想順便詢問一下交換器、路由器、集線器之差異。

雖然自己這幾天一直上網查，但不曉得有無人更快明白的解釋。

==========[配置圖]

想請教關於交換器、集線器相關問題(補上配置圖)

2017-05-25 7:04 發佈

文章關鍵字交換器集線器問題配置圖

Fedora

Fedora
個人積分：817分
文章編號：64481919

817分

2樓

2017-05-25 7:23

這裡有說明, 你可以看一下.
http://bluemuta38.pixnet.net/blog/post/45543357-%E9%9B%86%E7%B7%9A%E5%99%A8%28hub%29%E3%80%81%E4%BA%A4%E6%8F%9B%E5%99%A8%28switch%29%E3%80%81ip%E5%88%86%E4%BA%AB%E5%99%A8%E3%80%81%E8%B7%AF%E7%94%B1%E5%99%A8

as5353664

as5353664
個人積分：90分
文章編號：64481955

90分

樓主

2017-05-25 7:30

Fedora wrote:
這裡有說明, 你可以...(恕刪)

感謝解答，雖然這些文章都看過好多次了，可能自己的理解上有些問題。
一直沒解決自己心中的問題。
但還是謝謝你！

虛幻一場夢，人生經歷幾縷痛，到尾還是一場空。

lovesharepc

lovesharepc
個人積分：716分
文章編號：64482179

716分

4樓

2017-05-25 8:13

原先架構沒問題
不用更改
應該是要去查為什麼速度緩慢

在送列印工作時可以看文件大小
先從這裡下手看看

as5353664

as5353664
個人積分：90分
文章編號：64482340

90分

樓主

2017-05-25 8:33

lovesharepc wrote:
原先架構沒問題
不用...(恕刪)

文件大小的話，發現檔案大小差不多的東西，若一方圖較多就可能導致傳輸很慢。不知道是不是網速的關係。
感謝回覆！

koyoi

koyoi
個人積分：144分
文章編號：64482483

144分

6樓

2017-05-25 8:46

as5353664 wrote:
目前店內有三台電腦...(恕刪)

你老舊電腦就不說，你的乙太網路交換器該不會是老舊的10M?

as5353664

as5353664
個人積分：90分
文章編號：64482543

90分

樓主

2017-05-25 8:51

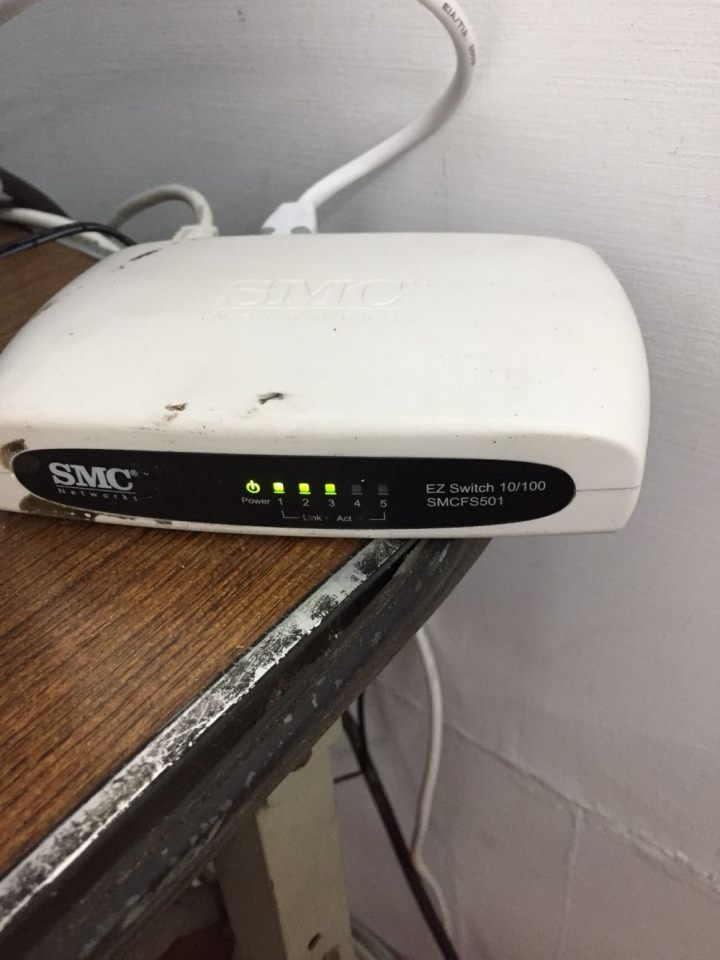

應該不算太古老吧，雖然我還沒查型號。因為老實說你沒說，我還真沒考慮到這件事。倒是有想到網路線，可是店裡的網速，Cat5e就滿足了，可能有些是5而已。
感謝回覆！

tl sf1005d

koyoi wrote:

你老舊電腦就不...(恕刪)

nick8419

nick8419
個人積分：19分
文章編號：64483240

19分

8樓

2017-05-25 9:37

印表機是直接接網路，還是經由電腦接線然後用分享的方式??

ray1212345

ray1212345
個人積分：0分
文章編號：64483758

0分

9樓

2017-05-25 10:06

小弟這邊用過往的經驗來簡單回答路由器(router)　交換器(switch)　集線器(hub)差別，

ex 假設port 1 PC1 IP 192.168.1.1　去ping port 5 PC2 IP 192.168.1.2,

今天如果是在5 port hub 的時候，

當port 1 PC1 IP 192.168.1.1　去ping port 5 PC2 IP 192.168.1.2,

port 2,3,4,5都會收到arp封包

"每次進行連線所有的port都會收到重複的廣播封包"，

今天如果是插在5 port switch 的時候，

port 1 連到 port 5 第一次連線跟hub是相同的，

但如有拜訪過辜狗大神就會知道switch有所謂的L2 MAC學習，

這時候switch會紀錄PC2 MAC，

當第二次PC1又連PC2時，

因第一次連線時arp table就會儲存IP對映的MAC，

switch又根據紀錄知道PC2 MAC是在port5，

所以第二次時只有port5 會收到封包，

簡單來說就是減少重複的廣播封增加其效率。

hub及switch是滿相似的，

但只要細想他們的溝通方式(一個是L1一個是L2)就會發現差別。

最後router的部分，

用簡單一句話來解釋"連接兩個不同的網段"，

ex 若公司內部有192.168.1.0/24, 192.168.2.0/24這兩個不相同的網段，

這時候就需要透過router轉送封包。

若還是不懂小弟在畫圖詳解。

最後回歸到你的問題，

電腦跟影印機應該都是在同一個區網的話，

那此問題就跟小烏龜無關了，

建議可以先把PC跟影印機網路線對接列印看看，

如一樣很慢那就不是hub/switch問題了。

===> 請往左看

===> 請往左看
個人積分：24分
文章編號：64485869

24分

10樓

2017-05-25 12:08

八台影印機, 那應該是事務機這類的設備.

然後你會在電腦上裝事務機的驅動 ...

再來這類驅動預設不是直走 IP 位置, 而是用"預設名稱" ... ( 內建功能多到爆 ... )

然而你網路或外網的 DNS 一定沒有這筆記錄...

所以當網路忙沒回應時 ( 因為它的查詢流程是一步一步的來 ), 你就會有機會送出文件但印不出來....

如果以上你能理解, 且檢查後如上敘述.... 將驅動內的 "名稱" 改成 IP 位置

並將印表機內的 DNS 功能關閉...

可能

可能

可能

可以解決.... 呵呵

也可能是

其它問題...
