[不專業開箱]Cisco Industrial Wireless 3702 Access Points

簡單對Cisco IW 3702硬體和軟體部分進行開箱。

Ⅰ.硬體：
❶一窺外型

▲兩週的癡癡等候，吃過海水的機器終於來了!


▲興奮地打開後，蝦米!!!只有附這樣的配件，那電源線呢???有一包膠水，用來增加天線鎖附能力，其餘配件很簡單，並沒有驚豔的感覺~

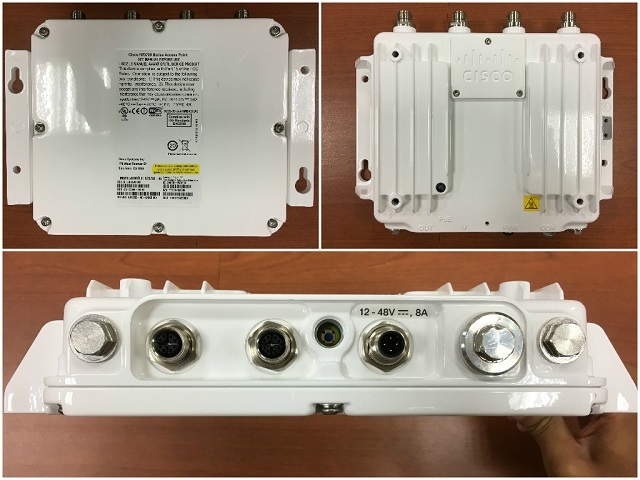

▲聞名不如見面的白色鋼琴烤漆機身~機身相當的沈重厚實，質感非常的好，很有賣相。

❷剖析規格
ⓐ外觀



▲機器本體interface，天線出口預留了單邊出孔跟雙邊出孔，同一個底殼可以二用，LED燈使用單顆多色，讓產品看起來簡潔利落，在Cisco logo底下也預留了不知名的interface，可做為之後產品加值功能相關應用。

ⓑCase

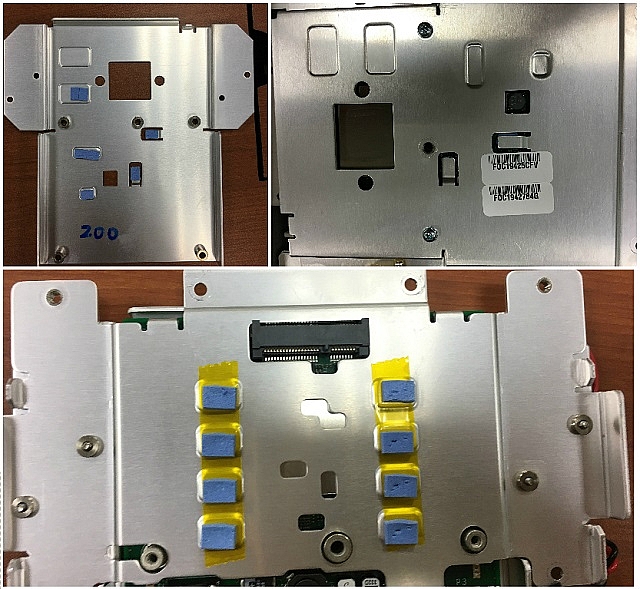

▲開始破壞囉!鋁合金材質價錢不斐，但內部設計沒有預期來的驚豔，設計手法還是用heat sink跟 thermal pad為主，值一提的是用了二顆軍用規的Heater, 用來增加低溫開機的能力。

ⓒPCB

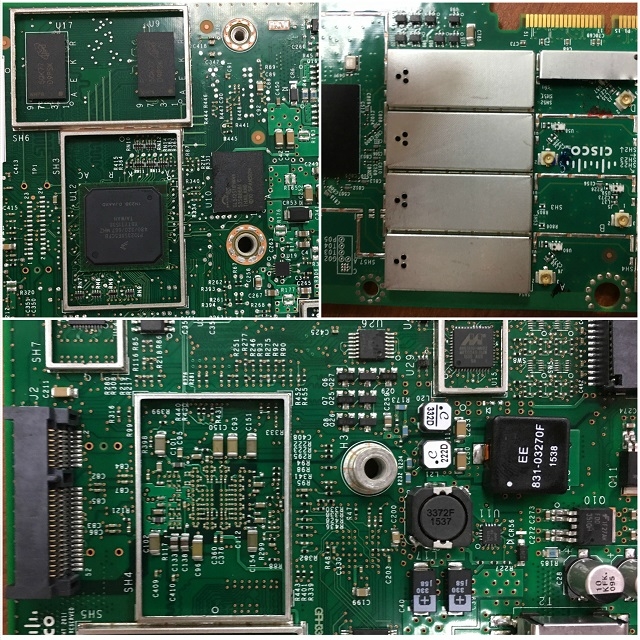

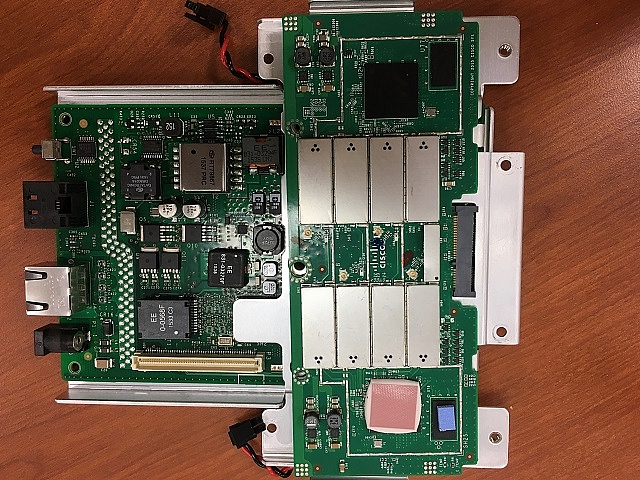

▲總共四塊PCB，分別為Main/PWR/RF board/Interface board, 在每個主IC的正反面都會預留shielding,板邊也利用layout開mask增加接地路徑，可以降低EMI的影響，但是成本會提高跟設計空間被壓縮;在RF Board設計使用多層板及Blind Via設計，成本頗高，但是在layout繞線上可以更有靈活度，二個RF chip共用一個PCI-e interface非常少見，在認證上應該可以省不少費用，在每個RF stream的路徑上有自已獨立shielding case, 成本會提高，但EMI效果應該會不錯;在電源部份用了5顆高壓電解電容，雖然可以降低成本，可能會減短機器的使用壽命，並不是一個好的設計。

ⓓ理線

▲產品小地方理線方式，每個連接線都有被固定，也沒有把線跨在易受干擾的區域，理線方式算是有到位, 唯一不足的部份是I-pex固定方式不夠堅固，很容易脫落，應該要有外加的設計來固定。

ⓔ組裝

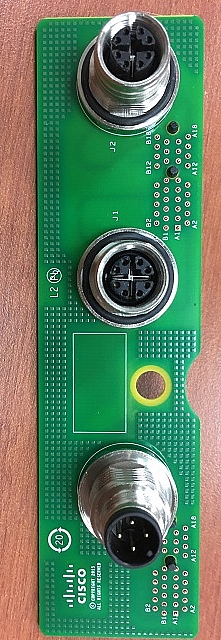

▲PCB組裝方式，大多使用B to B組裝式，除了interface board用 golden finger以外，並沒有特殊設計。

ⓕComponent

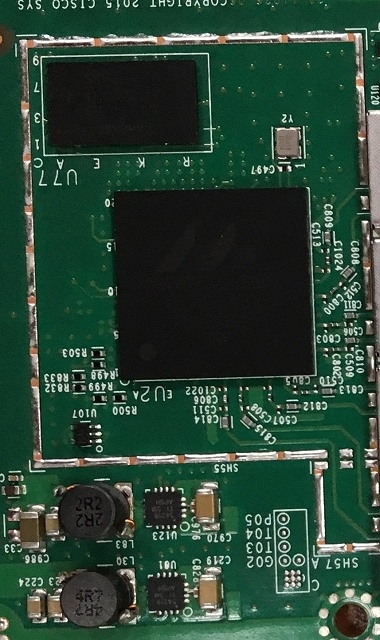

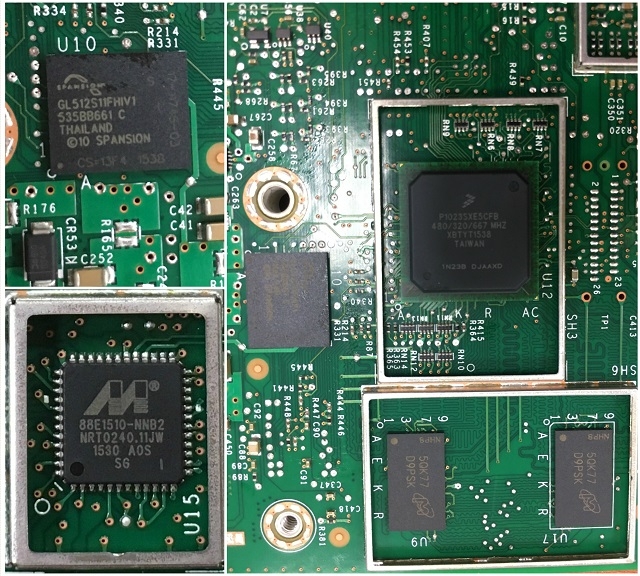

▲Flash/CPU/DDR/PHY / Transceiver

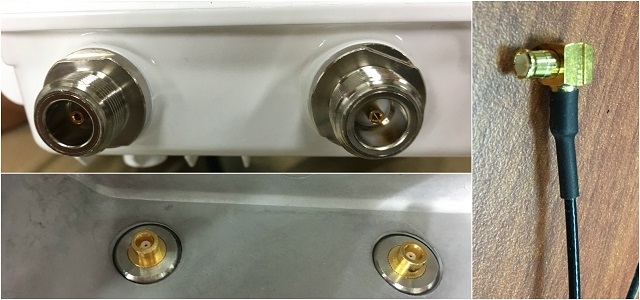

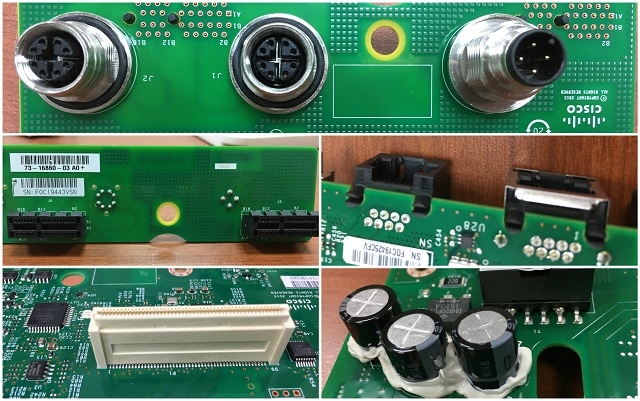

▲Antenna/M12/高速Ethernet/Special BTB

▲Shielding，用亂槍打鳥的設計方式，幾乎所有主要chip都預留了shielding case，這是有錢人的做法~

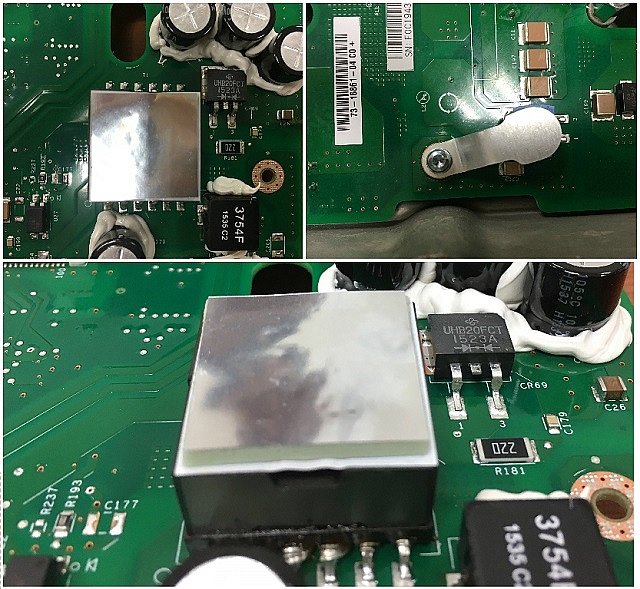

▲Heater選用軍規零件，此設計可以增加低溫開能力，對工業用產品有很大的加分效果。

ⓖ散熱


▲散熱方式，傳統散熱方式，並無特殊之處。


Ⅱ.軟體：
❶載入Autonomous Software
預設Cisco IW 3702出廠預設FW需搭配Controller設備，才能正成運作；但是我們並沒有買Controller設備，因此必須將Lightweight AP IOS Software改成 Autonomous AP IOS Software，這樣才能透過CLI去設定wireless介面


操作步驟如下:

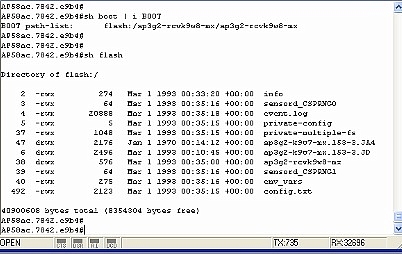

▶使用sh flash指令
可以查詢目前Cisco所擁有的原廠初始設定與資料
▶使用sh boot | i BOOT指令
目前Cisco正在運行的FW版本


將Lightweight AP IOS Software 改成 Autonomous AP IOS Software
▶Lightweight AP IOS Software: ap3g2-rcvk9w8-mx
▶Autonomous AP IOS Software: ap3g2-k9w7-mx.153-3.JA4
▶如果Cisco系統沒有ap3g2-k9w7-mx.153-3.JA4檔案，可以透過tftp將FW上傳至Cisco
▶archive tar /xtract tftp://192.168.127.123/ap3g2-k9w7-tar.153-3.JD.tar flash:

將Flash中Lightweight AP IOS Software 刪除
▶delete /force /recursive flash:ap3g2-rcvk9w8-mx
▶Proceed with reload? [confirm] [Press Enter Button]


Cisco從開機
▶reload
▶確認開機FW是使用ap3g2-k9w7-mx.153-3.JA4

開機完成
▶可以明顯看出Cmd Line不一樣了
▶AP58ac.7842.e9b4>
▶ap>


相關CLI指令
▶使用show version指令
可以顯示目前機器的FW版本
▶使用sh flash指令
可以查詢目前Cisco所擁有的原廠初始設定與資料
▶使用sh boot | i BOOT指令
目前Cisco正在運行的FW版本


❷設定LAN IP: 192.168.127.52
開機完成，會進入到Cmd line畫面
Login to Cisco:
▶ap>
-Username: admin
-Password: Cisco
▶ap#

相關指令
開啟http web server
▶ip http server

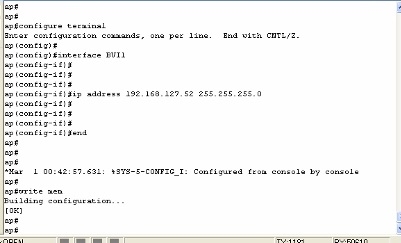

設定LAN IP: 192.168.127.52
▶configure terminal
▶interface BVI1
▶ip address 192.168.127.51 255.255.255.0
▶end
▶write mem


使用show interfaces BV1指令
▶查看系統Interface指令


使用Browser開啟web page


你以為設定完IP就可以用了嗎?!
結果......

❸發現5G無法進入AP mode
在5GHz mode我們嘗試設定IW 3702在AP mode，但怎麼設定都只能在scanner mode，這過程讓我們十分的苦惱，經過不斷的Google之後，發現一個關鍵字叫Universal，透過Command Line Interface跟Web User Interface來確認，目前的是否在universal mode.

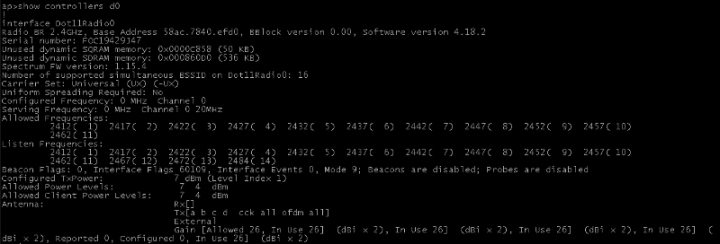

(Command Line Interface)

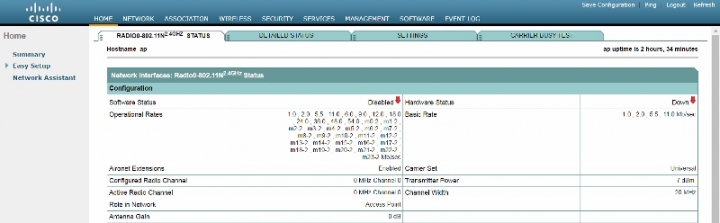

(Web User Interface)


❹解決5G無法進入AP mode
在確定機器是universal之後，經過Cisco document文件研讀之後，首先要先設定SSID跟Security，
(記得將Universal Admin Mode Enable)

設定完成後，開啟無線網路2.4GHz服務
(開始無線服務)


❺解決5G的Country Code

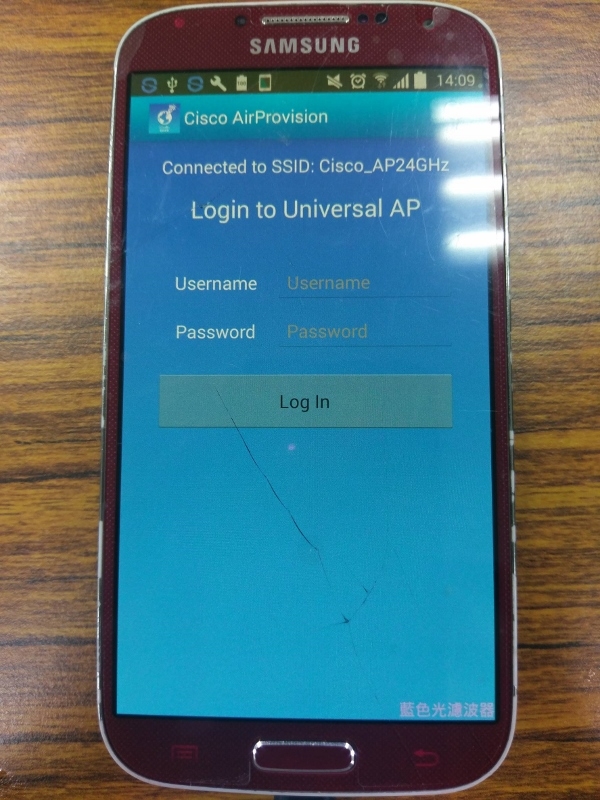

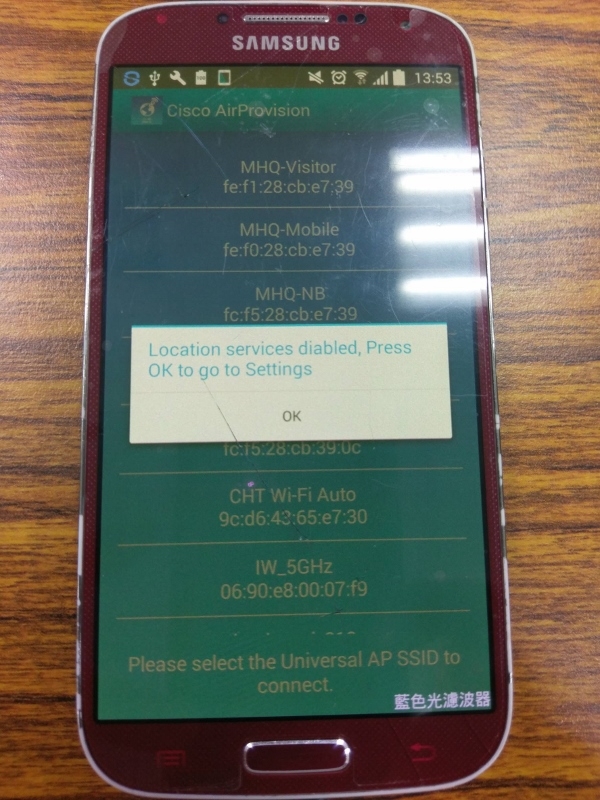

接者在我們Android手機上面，安裝Cisco Air Provision APP，慘的是你有時候手機GPS定位不到….
(記得打開GPS定位)

選擇你設定的SSID後，APP會要求輸入登入密碼，Username: Cisco, Password: Cisco，光是進入這個步驟就花費了我們一個下午的時間，整體過程真的需要很有耐心

確認目前IW 3702並未設定國別
(發現AP has not been provisioned)

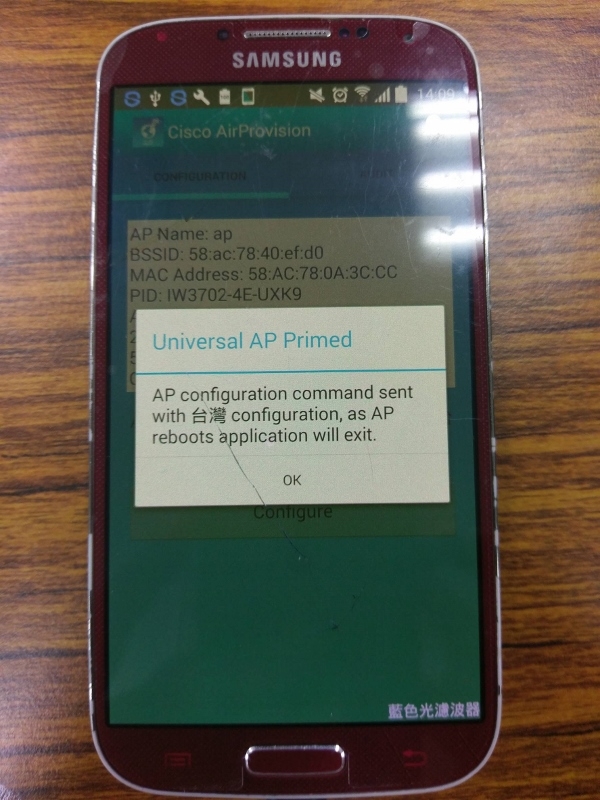

透過手機設定國別


❻可以順利設定5G之AP mode
從Console確認出來，我們設定國別成功了!!!!

經過一番波折，終於完成可以把Cisco IW 3702設定AP模式在5GHz mode，開始我們真正的開箱之旅~

❼當web設定5G_HT40發現web問題
透過CMD切換拯救web設定，原因是因為在5GHz_HT20模式下面，5GHz Web UI頁面都可以正常設定參數，並生效，但是就如果在UI上面切換到HT40話，會發生，UI行為不正常我們無法設定參數，只好透過Command Line Interface去手動切換.

Disable the 2.4GHz wireless function
ap(config)#interface dot11Radio 0
ap(config-if)#shutdown

Enable the 5.GHz wireless function
ap(config)#interface dot11Radio 1
ap(config-if)#channel width 40-?
40-above 40-below
ap(config-if)#channel width 40-above
ap(config-if)#no shutdown
這部分也是讓我們在UI體驗上面蠻困擾的部分，希望Cisco能修正這個問題!!!



Ⅲ.總結:
硬體部分:
外觀使用鋼琴烤漆非常有質感，機殼材質也很札實，以外觀來講賣相極佳，但在配件上就略顯誠意不足，只有console cable/天線固定膠/ 接地螺絲/跟wall mount鏍絲，整個內箱感覺很空洞，但配件的設計也有得讚許的部份，例如:”天線固定膠”，有顧慮到客戶實際使用情況，會有振動問題造成天線脫落，也許可以增加天線耐振能力;接地累絲鏍絲用的是二個鎖附點，非傳統式單點鎖附，這種方式可以大大降低鏍絲鬆脫的機會; 內部組裝沒有太多驚豔，中規中矩，不過選用料件上大多是較高檔料件，但選使用壽命短的電解電容是個敗筆，鏍絲選上，整台機器的鏍絲大多選用特殊鏍絲，一般工具不易拆解;無線模塊內的RF元件也都有用shielding 焊死，符合無線模塊規範，硬體設計並無太多亮點值的關注。
軟體部份:
軟體功能豐富，文件詳細，從網路佈署各種設定都有詳細的文件，網路資源豐富，但對於新手的使用學習曲線門檻高，要熟悉Command Line Interface的特性，跟從Lightweight mode到一般AP mode，不熟悉的使用者，需要花大量時間研讀文件，然後UI雖然能即時生效，但有些模式下面，會發生不預期的期況，待需改進!
以上小小淺見~
