請教透天厝網路及MOD配置問題

shung17
個人積分：3分
文章編號：61456240

3分

樓主

2016-08-29 22:38

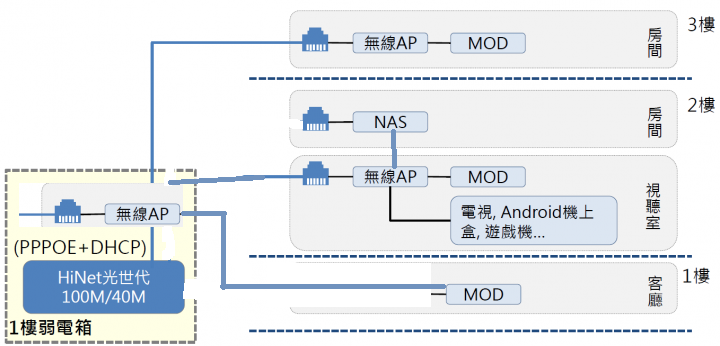

家中正在重新裝潢，參考了網路上的各項資訊後打算依圖中所示的來拉線及配置
無線AP的部份將採用支援IPTV且具有IGMP Snooping功能的機器(請問有推薦的機器嗎?)
PPPOE及DHCP的部份將交由中華電信的小烏龜來擔任，其他三台無線AP都會把PPPOE及DHCP功能關閉(沒有養動物的打算)

請問若根據圖中的規劃來配置，這樣的規劃是否合理？
其他樓層的PC或裝置能否讀取NAS裡的資料呢？
謝謝大家的協助

請教透天厝網路及MOD配置問題

2016-08-29 22:38 發佈

文章關鍵字配置問題透天厝網路 MOD

sent3

sent3
個人積分：1272分
文章編號：61456462

1272分

2樓

2016-08-29 23:02

小烏龜會先被你操掛吧！

xup6bjo45j4

xup6bjo45j4
個人積分：272分
文章編號：61456602

272分

3樓

2016-08-29 23:15

shung17 wrote:
家中正在重新裝潢，...(恕刪)

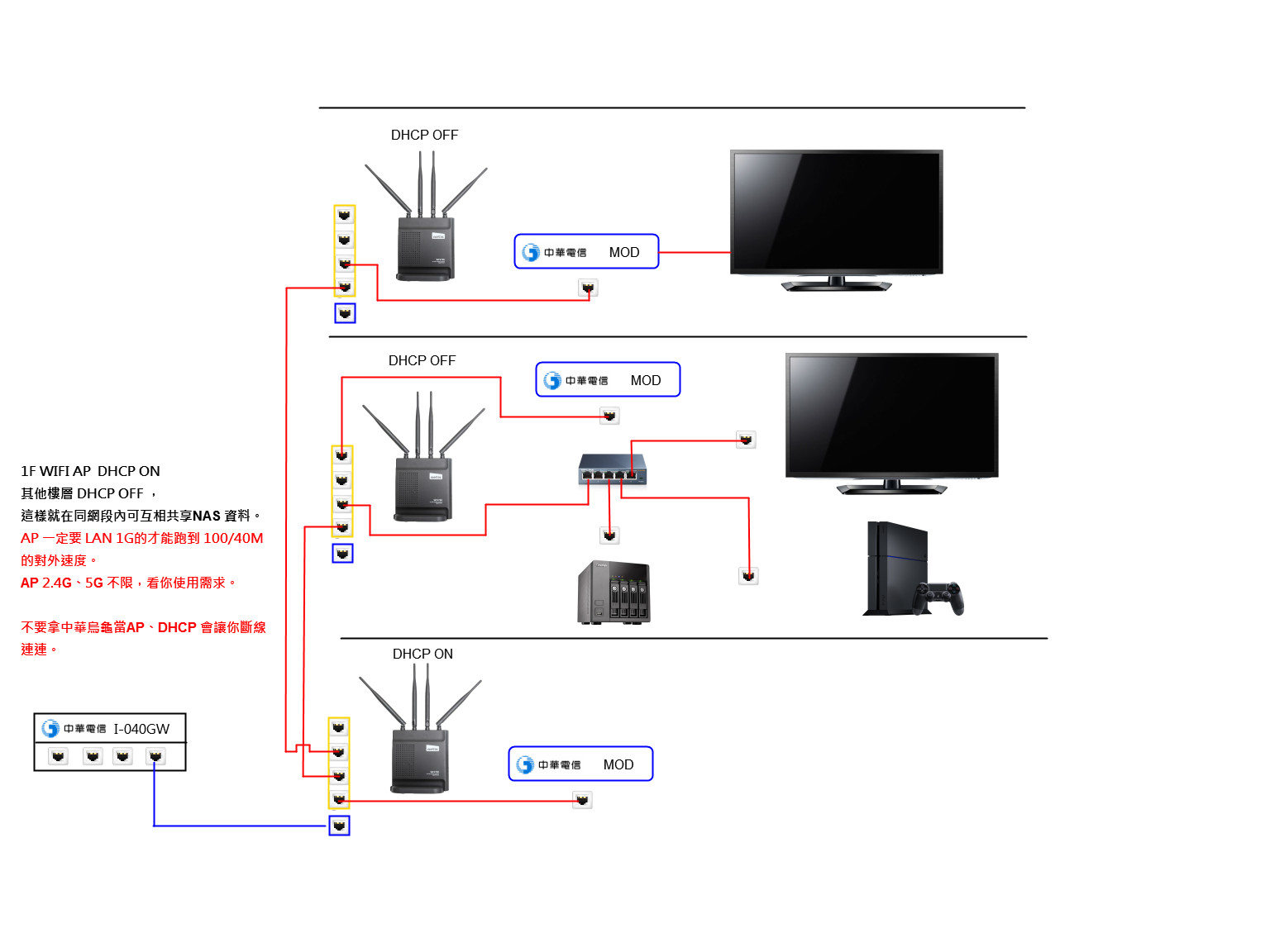

目前P883都是屬於100M的機種,
強烈建議樓主光纖到府安裝I-040GW,
並採用硬體撥接方式關閉內建wi-fi功能,
其餘樓層AP請接在LAN這裡並關閉DHCP功能,
統一在數據機DHCP管理

AKSN74

AKSN74
個人積分：1660分
文章編號：61456605

1660分

4樓

2016-08-29 23:15

shung17 wrote:
家中正在重新裝潢，...(恕刪)

1. 除非你拿到I-040GW 或者數據機後面再加一台支援IGMP Snooping的Gigabit交換器
否則100/40M拿到的大多數機器都只有100M區網的速度
不同樓層的電腦對於NAS的傳輸速度是會有影響的哦
(P.S 若拿到FTE6086就不用考慮了這台不支援分享器功能)

2. ASUS大多數分享器支援AP模式 N18U以上的機種在WIFI上更是支援IGMP Snooping
如果數據機當作分享器是還OK的話可以考慮這種方式
這樣一來有開IGMP Snooping的情況下接MOD的分享器的無線較不會受到影響

儘管如此個人還是會建議另外買一台分享器當作主路由
畢竟不少經驗數據機當分享器的穩定度真的不是很好之外
一旦數據機的分享器功能出問題還要等中華的人來換的
自己另外弄的話分享器有狀況時處理速度會比較快一些

NeverGiveUp!!!

NeverGiveUp!!!
個人積分：58分
文章編號：61457505

58分

5樓

2016-08-30 1:04

若是普通純粹上網這樣用用／看ＭＯＤ電視這樣用用之用途．這隻嗨～龜是還足以承受得起重量的．

Ｃｌｏｓｅｒ：世界在變，我隨之而變．我心則續於寧靜．　：）物質無法取代的快樂之大小便是真理！\ｍ/

notebook18k

notebook18k
個人積分：427分
文章編號：61460189

427分

6樓

2016-08-30 10:42

1.若三台AP都設定為AP模式，關閉PPPOE及DHCP伺服器，和NAS在同網段下，其他樓層PC是可以讀取NAS資料，但AP必須在路由器模式下才能支援IPTV功能，在目前這個架構下無法發揮效果。

2.可能要考慮到這麼多設備所產生的LAN/WLAN區域網路傳輸量及連線數、封包轉送會非常大，對於數據機的硬體負荷不小。

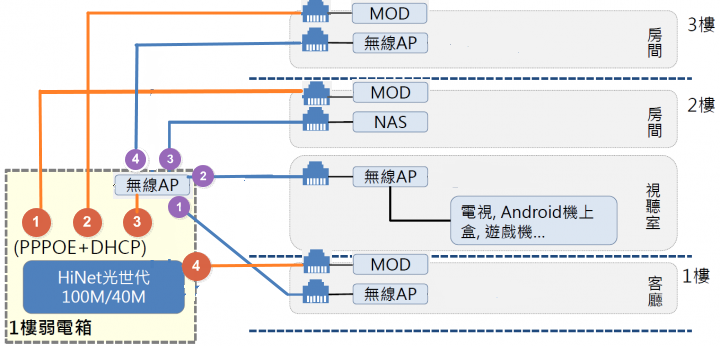

3.建議在弱電箱增加一台CPU、RAM規格較佳的無線AP作為主路由器，各拉2條網路線到1樓、2樓、3樓，1-3樓的MOD全部獨立一條線直連數據機，1-3樓的無線AP則使用另一條線連到主路由器，例如下圖：

多拉一條線也算是備援，如果其中一線不通時，至少有另一條線可切換測試。

claus950

claus950
個人積分：2412分
文章編號：61463459

2412分

7樓

2016-08-30 14:55

shung17 wrote:
PPPOE及DHCP的部份將交由中華電信的小烏龜來擔任

實在不了解為什麼很多人喜歡用小烏龜硬體撥接?
如果是輕度使用而省一台路由器還能接受
像樓主這樣整個區網，還買3台WIFI AP了，實在不需要把工作都塞給效能貧弱小烏龜啊...

我家是這樣做的，1F路由器買好一點的，小烏龜跟路由器也不要塞在弱電箱裡，一天到晚熱當就夠你受了...

umax

umax
個人積分：25331分
文章編號：61465404

25331分

8樓

2016-08-30 17:43

shung17 wrote:
家中正在重新裝潢，參考了網路上的各項資訊後打算依圖中所示的來拉線及配置
無線AP的部份將採用支援IPTV且具有IGMP Snooping功能的機器(請問有推薦的機器嗎?)
PPPOE及DHCP的部份將交由中華電信的小烏龜來擔任，其他三台無線AP都會把PPPOE及DHCP功能關閉(沒有養動物的打算)
請問若根據圖中的規劃來配置，這樣的規劃是否合理？
其他樓層的PC或裝置能否讀取NAS裡的資料呢？
謝謝大家的協助

MOD太多台時，怕串不起來，可以使用電力網路串連(但前提是不可分電錶）

shung17

shung17
個人積分：3分
文章編號：61467982

3分

樓主

2016-08-30 22:33

notebook18k wrote:
3.建議在弱電箱增加一台CPU、RAM規格較佳的無線AP作為主路由器，各拉2條網路線到1樓、2樓、3樓，1-3樓的MOD全部獨立一條線直連數據機，1-3樓的無線AP則使用另一條線連到主路由器，例如下圖：
多拉一條線也算是備援，如果其中一線不通時，至少有另一條線可切換測試。

謝謝您的建議，其實最想用的配置就是這個配置，但是礙於是老建築，牆壁內的走線空間不見得能夠拉那麼多條線，除了網路線，可能還有電話線，雖然重新裝潢，但打掉重做走線空間可能成本有點高，所以才退而求其次想出了一開始畫的那個配置。
目前可能會嘗試claus950與umax大大所建議的方式

不過claus950與umax大大所建議的方式我有個疑問，爬文的時候有看到人家說MOD不能放在一般無線分享器(1F弱電箱的那台，故採用支援IPTV機種)後面，又看到有人提說一般支援IPTV的無線分享器最多可能只有2埠支援，那我這樣有辦法接3台MOD嗎？還是有推薦的機器是可以接3台以上的？

AKSN74

AKSN74
個人積分：1660分
文章編號：61468411

1660分

10樓

2016-08-30 23:10

shung17 wrote:
謝謝您的建議，其實...(恕刪)

如果確定每層樓的房間都照原本的圖一樣都是只有一個網孔
且網孔都是直接拉到弱電箱的話
作法上會比較麻煩點

基本上MOD是無法接在分享器後面的雖然是設定成IPTV Port
但IPTV Port的運作方式是讓該Port與WAN Port做橋接
會變成接在IPTV Port後的MOD可以看但後面的其他需要連區網的會連不到

所以先評估一下預計從弱電箱出來的網路線會有幾條
並且有哪些額外的管路或是空間是可以橋接的
比如說有沒有辦法讓2F的兩個區域可以接在一起

有網路線數量限制的情況我會比較建議走VLAN
