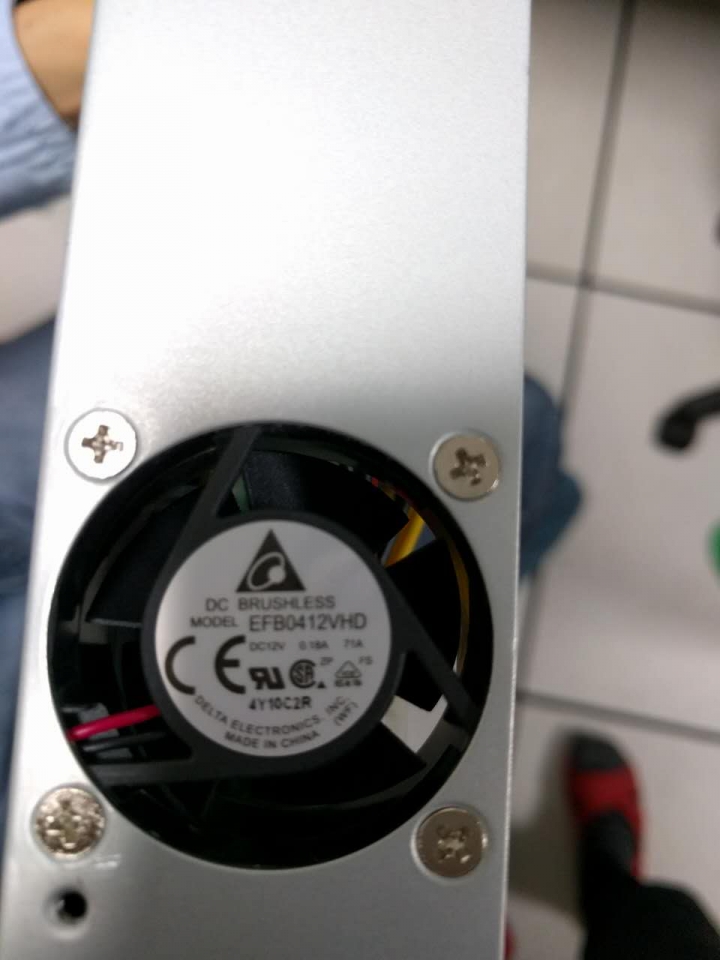

2. 風扇是台達電的, 非常不錯夠耐, 但是這個 switch 是公子哥喲, 它是上機架/機櫃的. 不適合惡劣環境.
3. 風扇總共4個 (從兩側), 兩個抽, 兩個吹. 而且還可以自己再增加4個風扇, 連風扇電源都有喲. 硬體效能足夠, 用料夠好, 那麼散熱就變得很重要, 由於每一個使用者的環境不同, 很少有 switch 可以提供這樣子的散熱擴充模式.

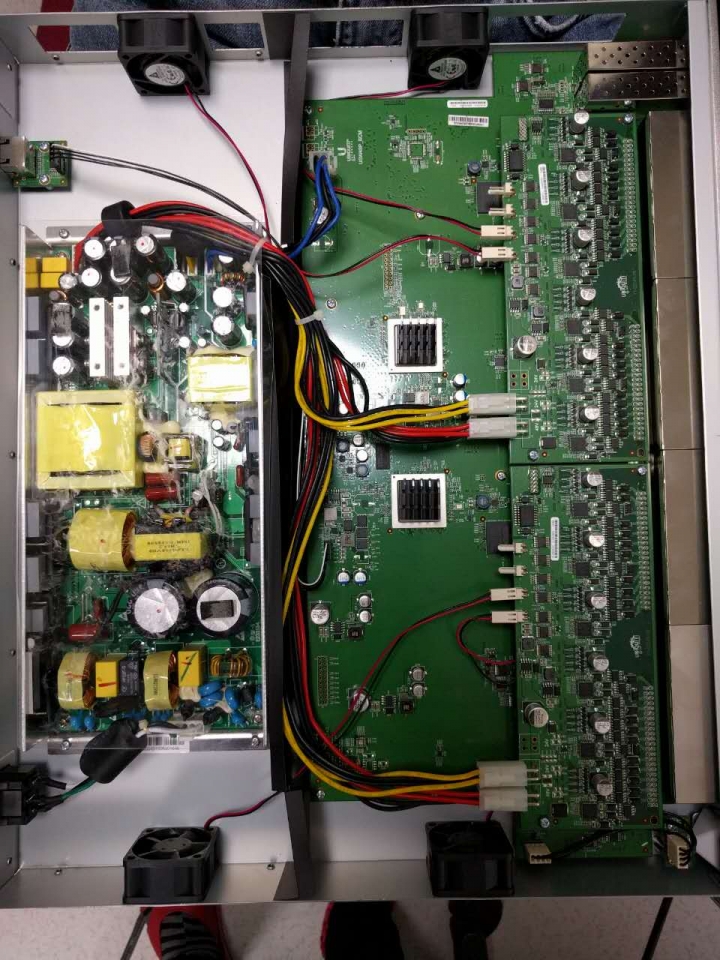

4. 整體的擺設是 前面是 PoE 電控主板 (在上半部)以及 Switch 主板. 後面則是 PSU 部分 (感覺也是 台達電的模組) 用料很好, 都是使用 RubyCon 日系電容. 絕對可以提供 500W.
然後有兩個 switch 晶片組 (都有散熱片), 各管 26個 port (一個管單數的 port, 一個管雙數的 port). 所以在使用上, 一定要 上下上下接, 這樣子的 loading 才會平均.然後這邊所有的電容都是日系固態電容.
**我的分享都是枯燥乏味看五臟六腑的... 基本上我不是幫產品行銷, 所以沒有必要幫它們拍的美美的.

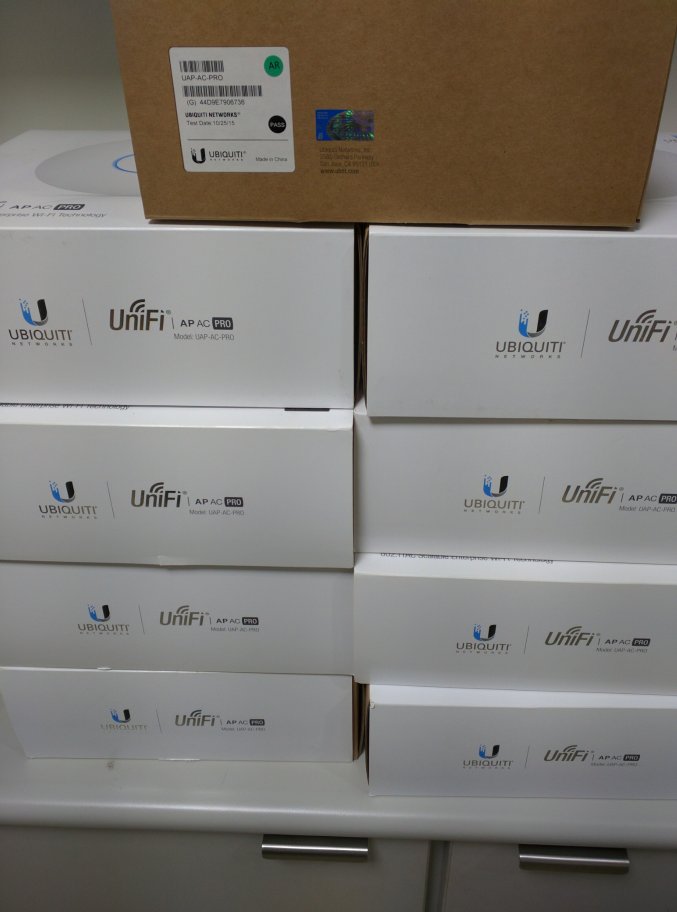

Mobile01 特有的疊疊樂.
實際使用模式

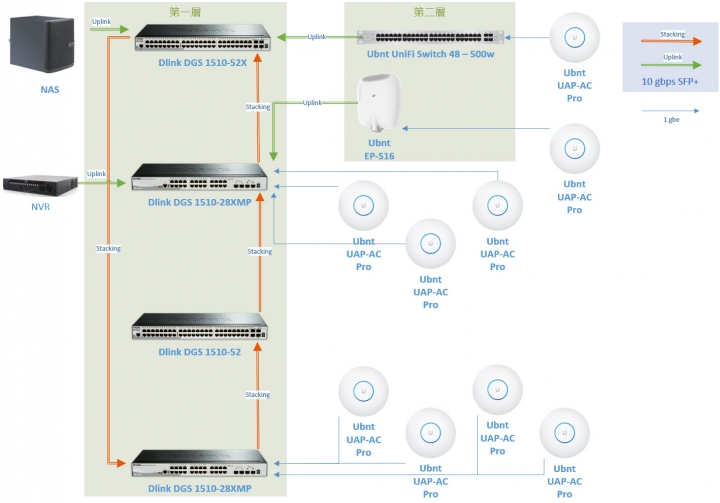

大型廠房以及辦公室 (250人以上), 有 WiFi AC 以及 IP 監控的配置. 使用是 Dlink DGS 1510 系, 海康威視 IP CAM + NVR, 搭配上 Ubiquiti 的 poe switch 以及 WiFi AP.
.
這個配置是在一座 高度有10樓, 實際樓面6層的廠辦. 總共有 32個 IP CAM (全部 H.265). 其中有4個是 Speed DOM, 以及 4個 魚眼 (這8顆都有 Smart 功能, tracking + motion alert).
.
網路配置是搭配了 10 gbe SFP+ (stacking+uplink) 以及 1 gbpe PoE. 所有網路設備實際品名都有標識, 但是 IP CAM 以及 NAS/NVR 就簡略掉了
未來如果有更多人入住, DLink 的 1510 還可以再增加2台52 port switch 的 stacking. 所以擴充功能非常強. 網路Switch 最多就只能兩層而已, 這一點非常重要, 不然碰上 span tree 的問題時, 排除 loop 時間一定是以"天"為單位.
這邊要特別介紹 Ubnt 的 EP-16S https://www.ubnt.com/edgemax/edgepoint/ 它有 10 SFP+ 的 uplink/PoE 以及它是可以完全使用在超級惡劣的環境 (風吹日曬雨淋灰塵). 使用 10 SFP+ 作為 uplink, 就算被雷電直擊, 也不會繼續往上一層燒 (光纖線不導電). 這一台可以取代一個電信箱, 實在是很美麗的產品.
最後這個網路的 VLAN 有 VOIP, Surveillance, WiFI-Guest, 以及不同部門都在不同的 VLAN 上面 (約20多個), 所以 NAS 的 Intel X520 的 SR-IOV 也是有開啟處理這麼多個 VLAN的需求.

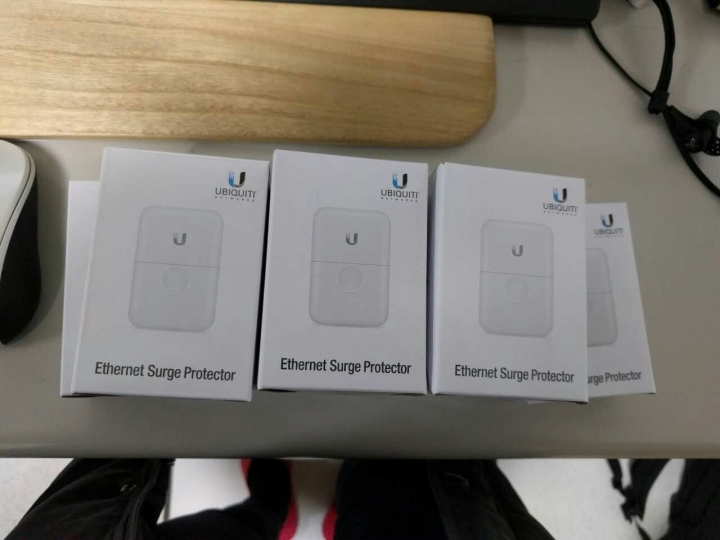

*P.S. 戶外設備連接都有搭配突波保護插座 https://www.ubnt.com/accessories/ethernet-surge-protector/ 一定要可以接地線的喲.
我也做過一個 unifi switch PoE 24 250w 的開箱
http://www.mobile01.com/topicdetail.php?f=110&t=4621263
跟 Ubnt 的 edge switch lite 24 port 的開箱 <----爛東西
www.mobile01.com/topicdetail.php?f=110&t=4494702

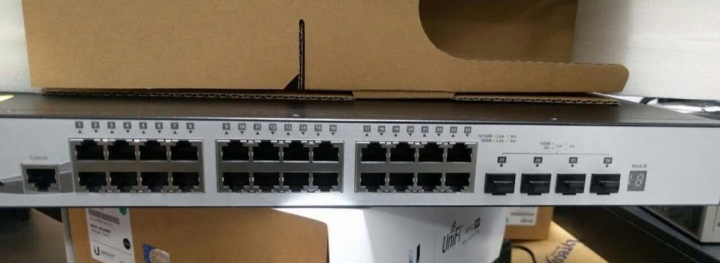

Dlink DGS 1510 系列我就懶的開箱介紹了, 給大家看看照片就好
