TENDA騰達最近就推出一款AC1200的無線路由器－FH1208，使用了網路晶片大廠Broadcom的BCM5358 晶片之外，還擁有5支5dbi全向性天線，在外型方面因為有5天線的搭配，擁有非常多的角度及造型也可以依照環境需求去做調整，在某些角度上FH1208的外觀就如魟魚一樣，所以以下就簡稱它為小魟，另外還附帶VPN翻牆及來賓網路等等功能，接下來就讓我一一介紹小魟的各個部位囉~
[開箱]魟魚來襲 Tenda FH1208 5天線

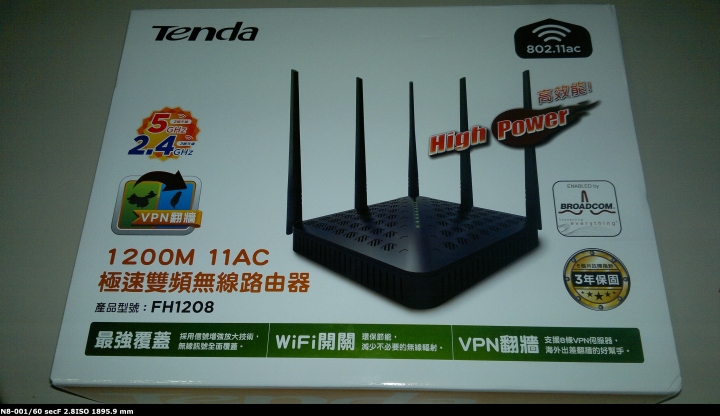

▼小魟的行李箱，印著的大頭照及它的特色，看起來就是一整個高級呀~
[開箱]魟魚來襲 Tenda FH1208 5天線

▼小魟使用的心臟為Broadcom的BCM5358，3年保固6個月換新的保證，保證小魟這段時間不會偷懶不上班。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼小魟的發功能力為2支5GHz跟3支2.4GHz的天線，還有一項特殊才藝，就是VPN翻牆，這功能可以讓小魟帶你遊過長城防火牆。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼再來一張LOGO 照，做的非常的精緻是燙金的。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼側面印著小魟的詳細資料。
[開箱]魟魚來襲 Tenda FH1208 5天線

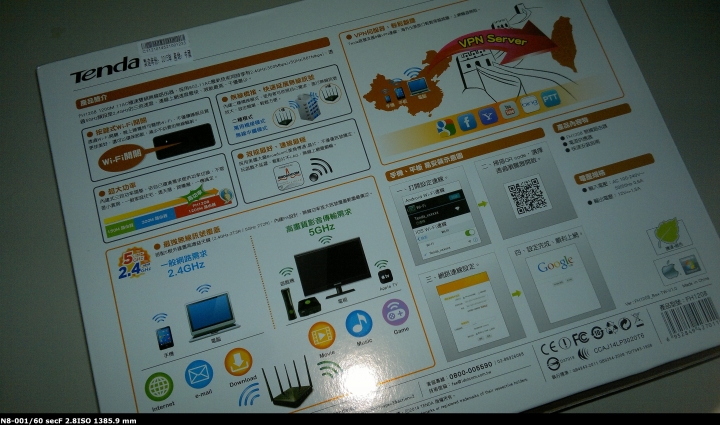

▼背面，多以圖片為主文字來做輔助的方式，清楚明瞭，讓使用者方便的快速安裝。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼小魟特色的細節介紹，有WiFi發功開關、三段發功選擇、2種模式選擇、Broadcom 的心臟。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼小魟的家當，購賣時可以核對一下。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼前面講到的VPN翻牆功能，因為對岸的網路自由較不完全，所以有很多網站都無法瀏覽，此時，就可以用小魟帶你遊過長城防火牆，迎向無遠弗屆的網海。
[開箱]魟魚來襲 Tenda FH1208 5天線

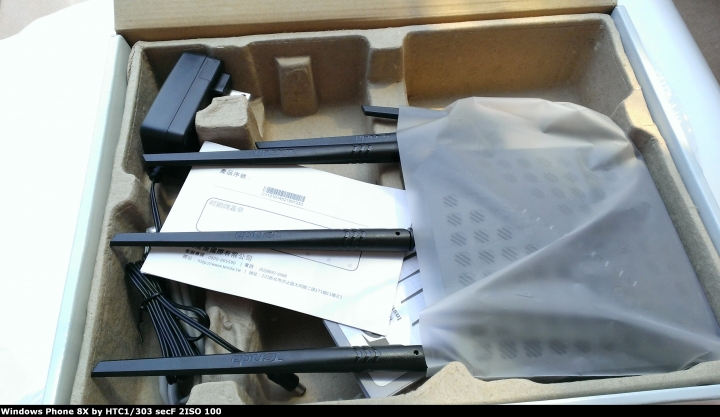

▼小魟的行李箱內部，可以看到小魟很完好的在行李箱裡，且被塑膠套保護得很好。
[開箱]魟魚來襲 Tenda FH1208 5天線

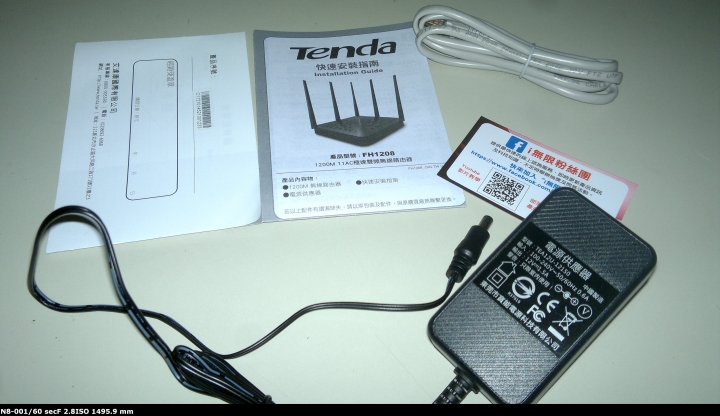

▼小魟家當一覽，變壓器、網路線、3本紙本文件。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼3本紙本文件為保固卡、安裝手冊、粉絲團及教學影片 QR Code卡。
[開箱]魟魚來襲 Tenda FH1208 5天線

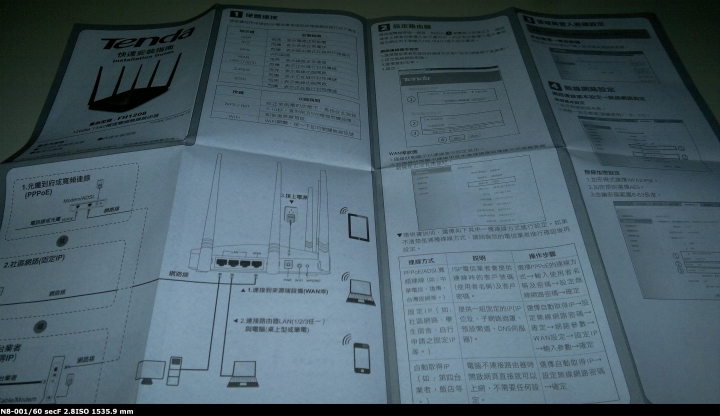

▼超詳細的安裝手冊，而且全部都是繁體中文。
[開箱]魟魚來襲 Tenda FH1208 5天線

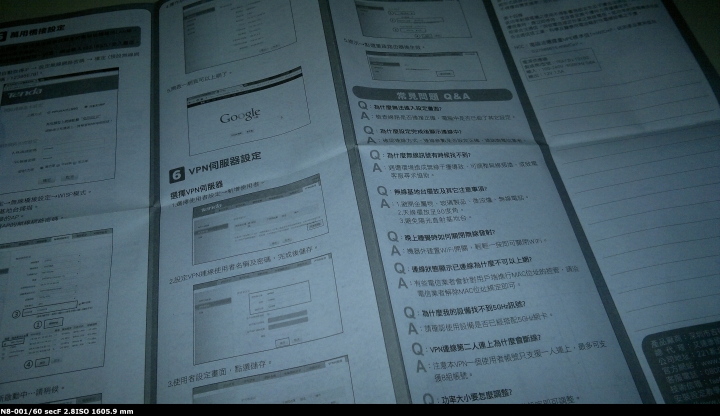

▼詳細安裝手冊的背面，還有些Q&A可以讓使用者遇到錯誤先做一些較簡單的Debug。
[開箱]魟魚來襲 Tenda FH1208 5天線

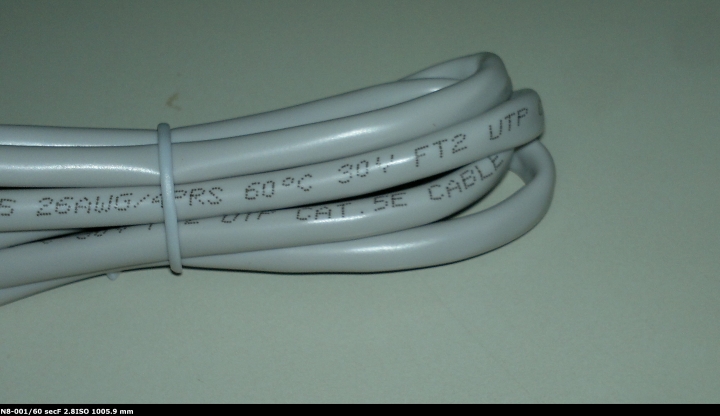

▼網路線為 CAT. 5E 規格。
[開箱]魟魚來襲 Tenda FH1208 5天線

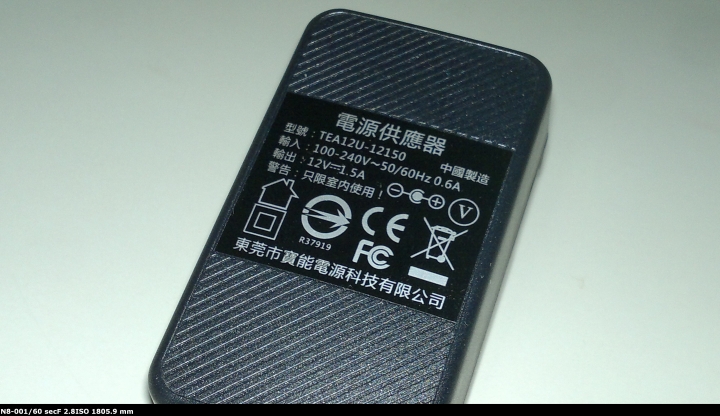

▼小魟的餐具，食量為 12V=1.5A。
[開箱]魟魚來襲 Tenda FH1208 5天線

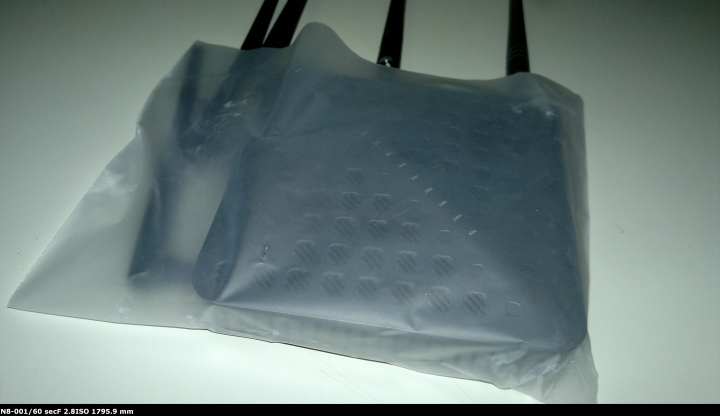

▼從行李箱把小魟拿出，被外套保護得很好。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼脫掉外套出來見客囉，小的體型較為方正，且左右兩邊有對稱設計。
[開箱]魟魚來襲 Tenda FH1208 5天線

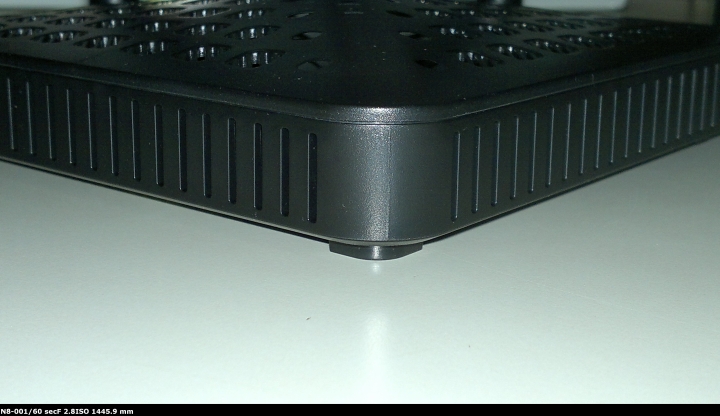

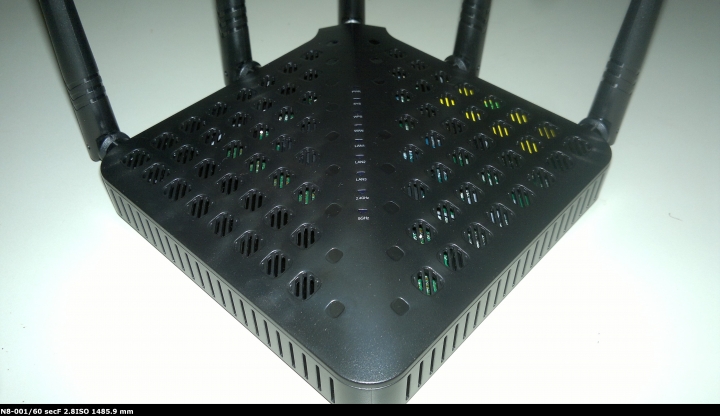

▼以對角角度觀看，共有3邊長方散熱孔，冬冷夏涼呀~，減少熱當的機會發生。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼上方也設計許多的方形孔洞來加強散熱，中間LED指示燈的左右兩側也有鋼琴烤漆的方格，來區別LED燈及散熱孔。
[開箱]魟魚來襲 Tenda FH1208 5天線

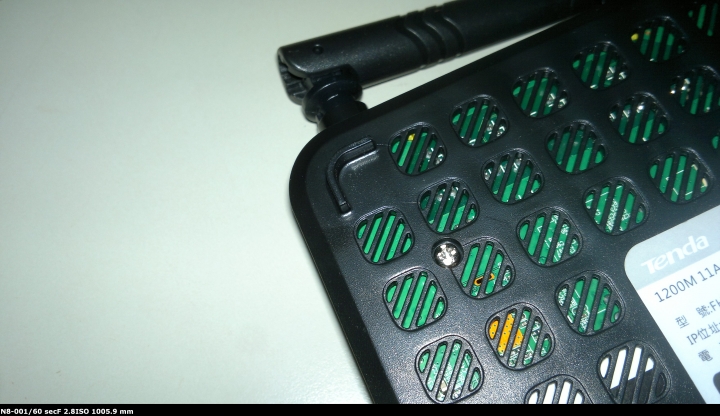

▼背面，也是滿滿的散熱孔。
[開箱]魟魚來襲 Tenda FH1208 5天線

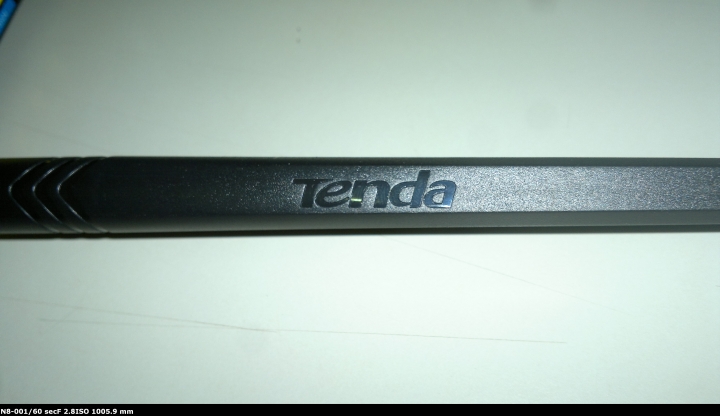

▼小魟的發功器具也印有Tenda LOGO。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼發功天線為不可拆設計，所以要更換也較不容易，不過都5天線了，
所以一般使用應改都可以輕鬆應付。
[開箱]魟魚來襲 Tenda FH1208 5天線

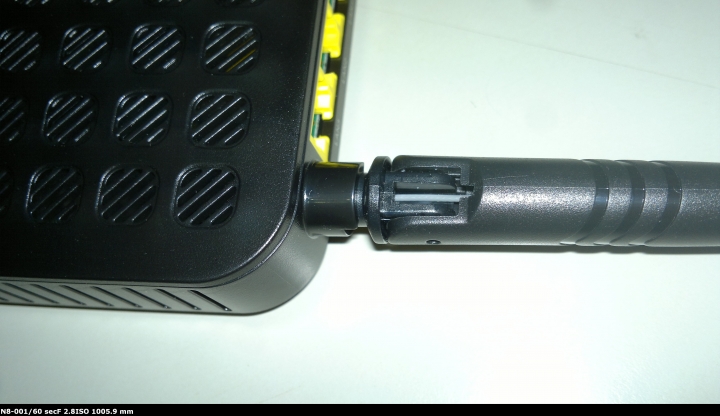

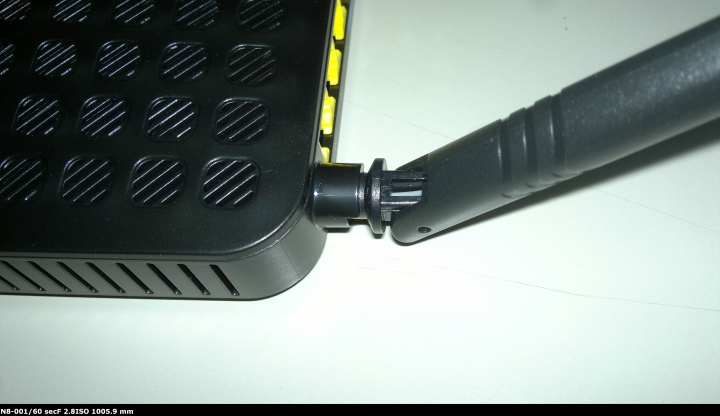

▼天線構造細節照。

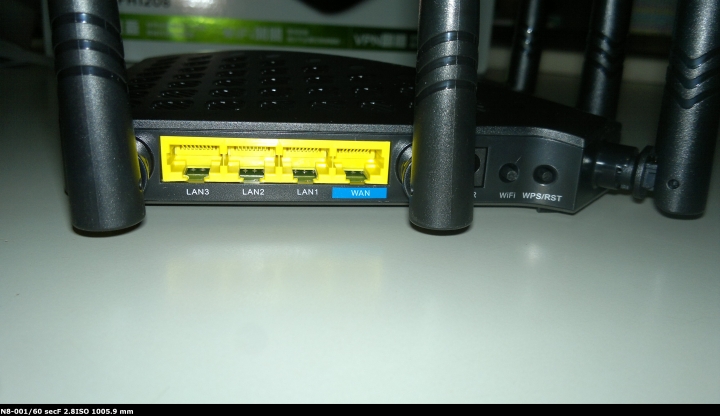

▼所有的插孔都設計在同一面，1個WAN孔3個LAN孔，共4個，皆有清除的文字標示。
[開箱]魟魚來襲 Tenda FH1208 5天線

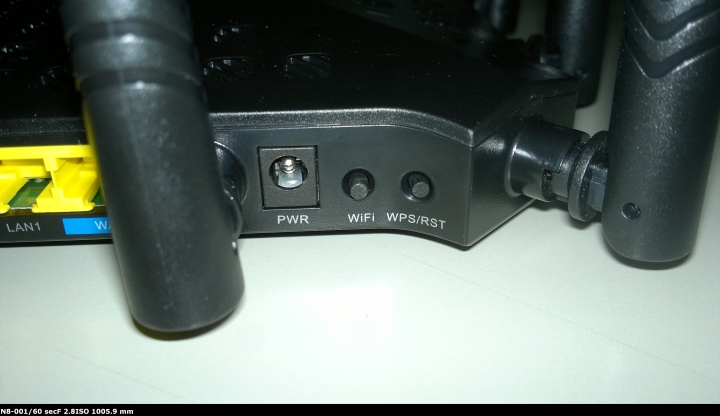

▼WiFi發功開關為獨立設計，WPS及Reset為同一鈕，不得不提一下，WPS及Reset鈕的設計，剛好在魚尾巴旁，所以要Reset時，不會像其他家一樣的難按。
[開箱]魟魚來襲 Tenda FH1208 5天線

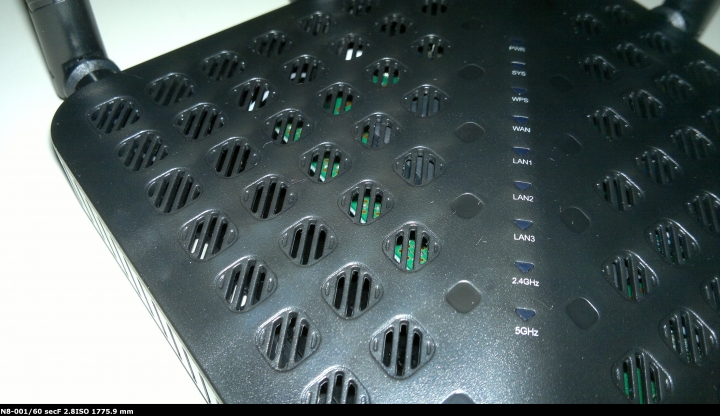

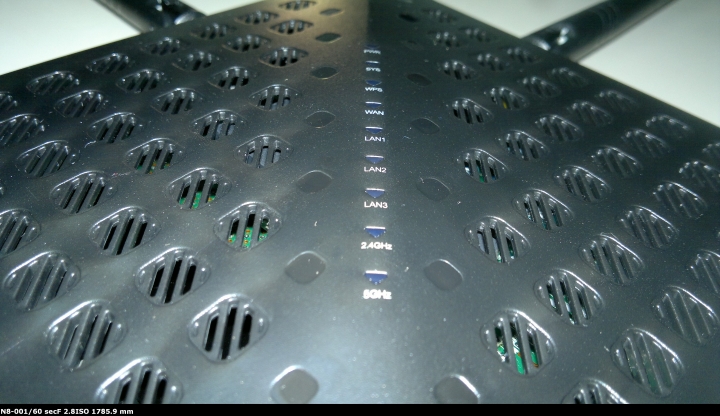

▼LED指示燈，由上至下為電源燈、系統指示燈、WPS、WAN、LAN1、LAN2、LA3及2.4跟5GHz指示燈，燈色為黃綠色，比較可惜的是如果燈色能改成橘燈或藍燈會更有科技感。
[開箱]魟魚來襲 Tenda FH1208 5天線

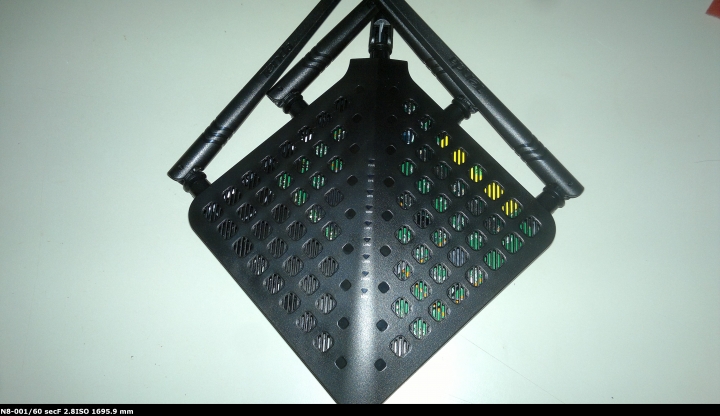

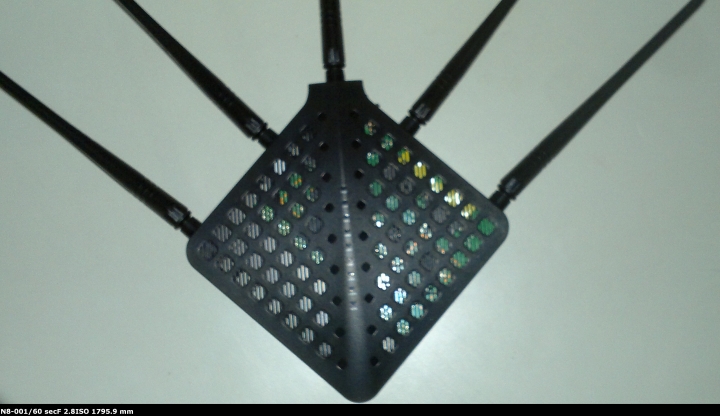

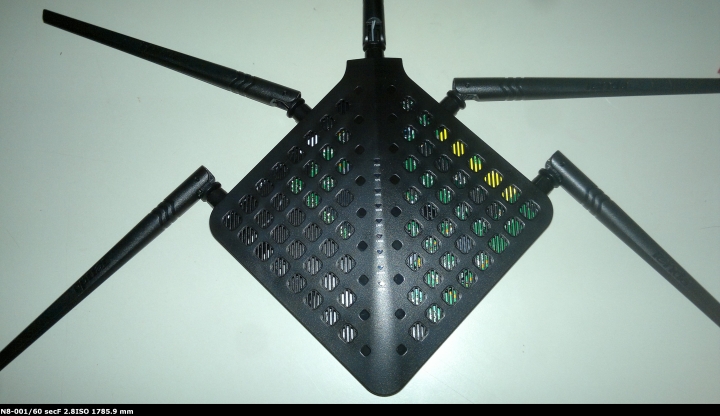

▼由上往下看，90度天線。
[開箱]魟魚來襲 Tenda FH1208 5天線

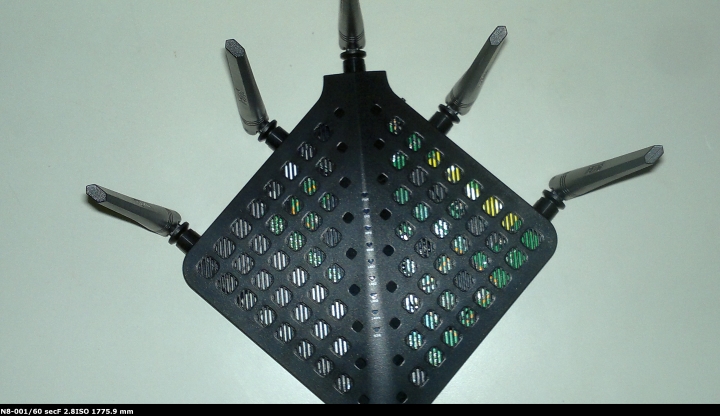

▼45度天線。

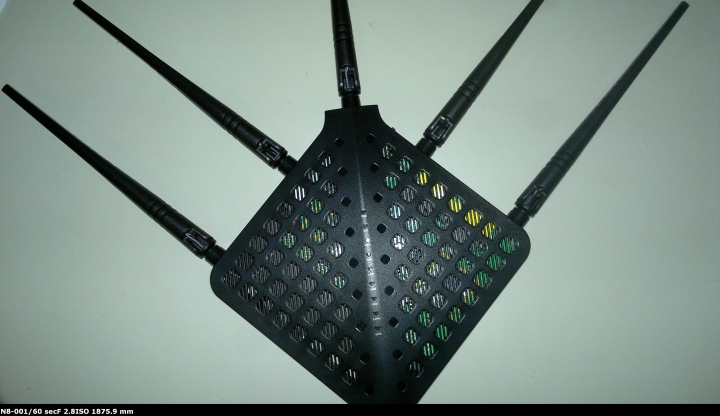

▼180度天線。

▼造型1。

▼造型2。

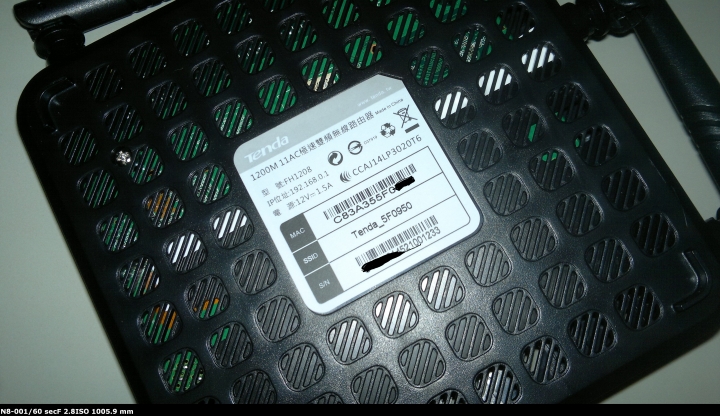

▼小魟的背部有4個墊高設計，可惜因為背部都做了散熱孔，所以就沒有設計壁掛孔，如果掛在牆上會更帥。
[開箱]魟魚來襲 Tenda FH1208 5天線

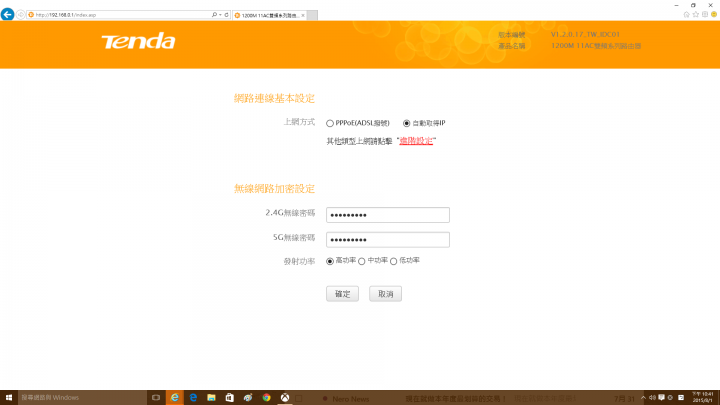

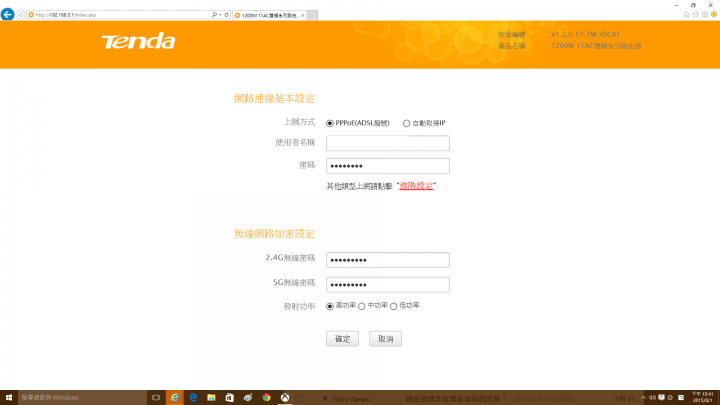

▼韌體頁面設定部分，位置預設為192.168.0.1，比較特別的是第一次登入時，不用輸入密碼，之後也可以自行設定，登入後會進入設定畫面，而且比較常用的設定都可以在這裡完成，十分方便。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼PPPoE設定。

▼設定完成後會進入到運作狀態的頁面。
[開箱]魟魚來襲 Tenda FH1208 5天線

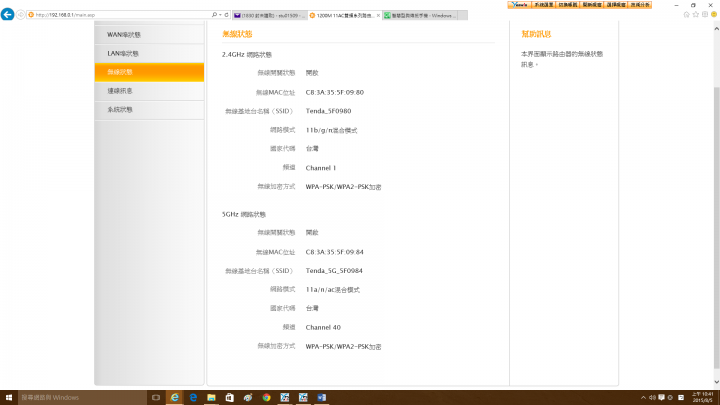

▼WiFi 運作狀態頁面。
[開箱]魟魚來襲 Tenda FH1208 5天線

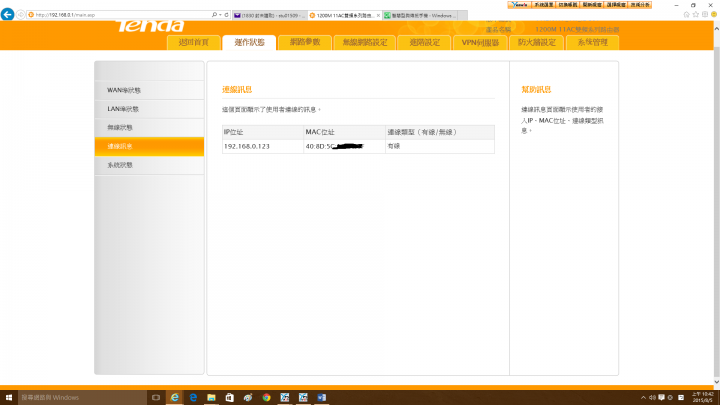

▼會把目前連線的有線及無線裝置都顯示在此畫面上。
[開箱]魟魚來襲 Tenda FH1208 5天線

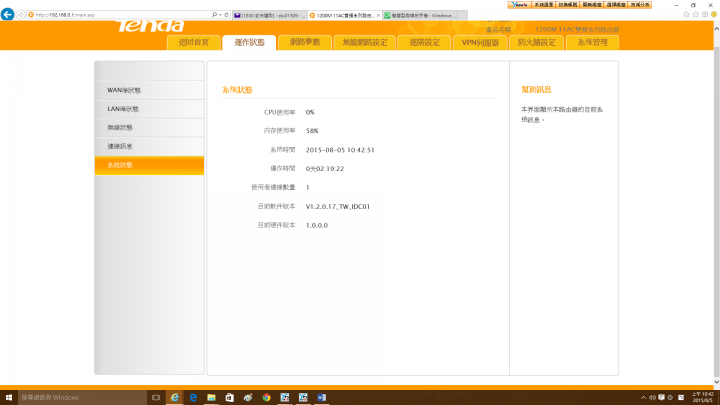

▼也可以查看目前路由器的CPU記憶體的使用率及相關資訊，算是蠻方便的。
[開箱]魟魚來襲 Tenda FH1208 5天線

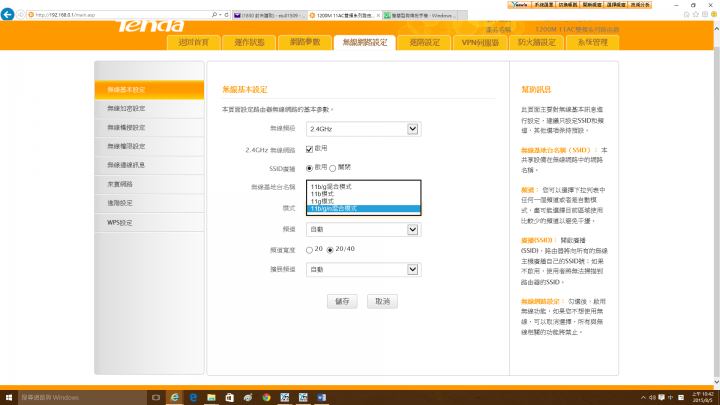

▼接著在WiFi 模式選擇，2.4GHz 訊號共有4種模式可以選擇。
[開箱]魟魚來襲 Tenda FH1208 5天線

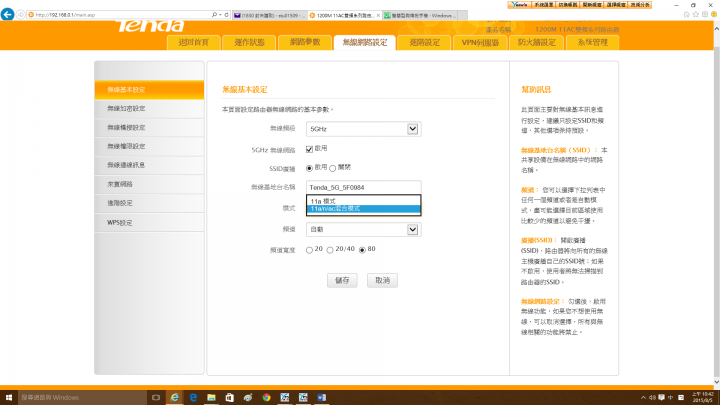

▼5GHz方面共有兩種模式可以選擇。
[開箱]魟魚來襲 Tenda FH1208 5天線

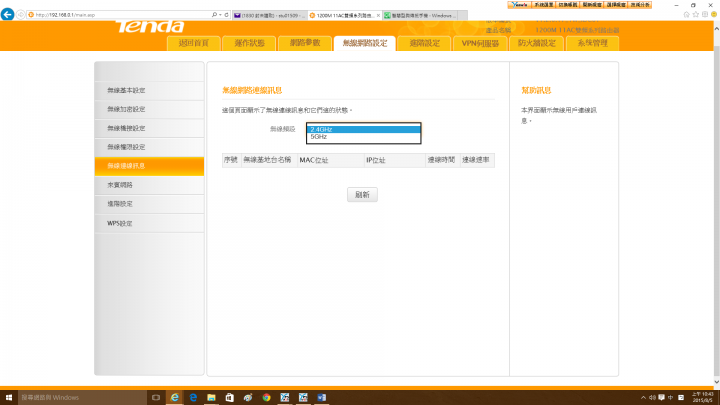

▼也可以在此頁面得知目前連線的裝置及裝置的詳細資訊。
[開箱]魟魚來襲 Tenda FH1208 5天線

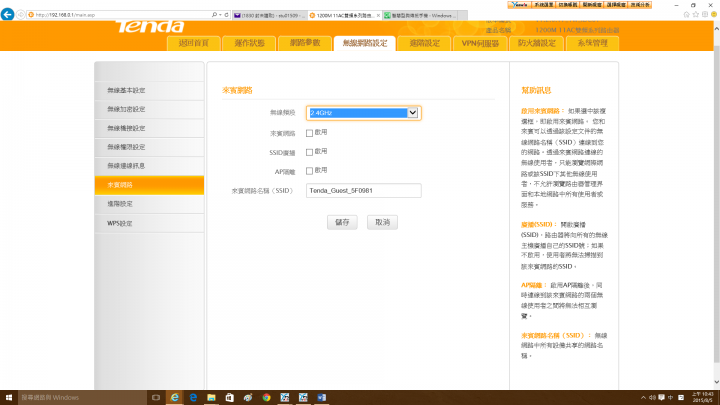

▼來賓網路設定畫面，2.4&5GHz 訊號皆可開啟。
[開箱]魟魚來襲 Tenda FH1208 5天線

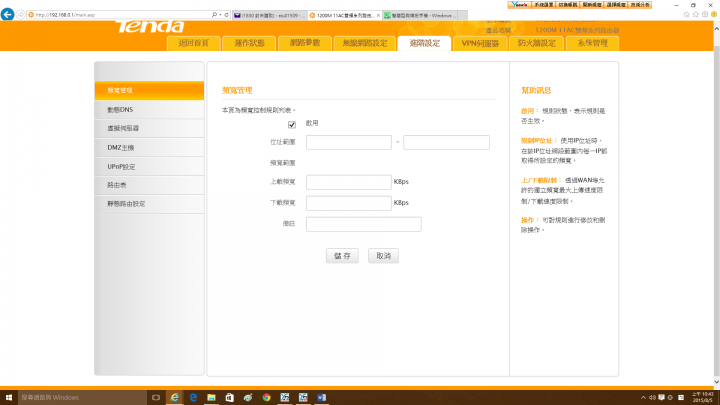

▼頻寬管理畫面，使用IP 位置作為區隔。
[開箱]魟魚來襲 Tenda FH1208 5天線

▼最近蠻多人買路由器時，都會詢問是否有 VPN翻牆的功能。
[開箱]魟魚來襲 Tenda FH1208 5天線

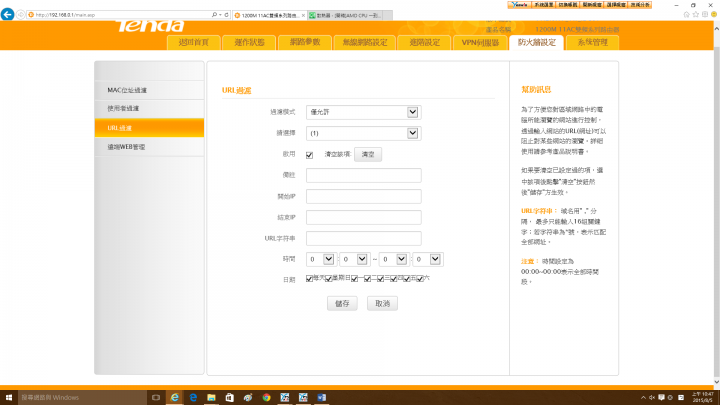

▼比較高階的路由器會有的URL 過濾，這功能可以鎖住特定的網頁不讓使用者瀏覽，也可以依時間日期設定。
[開箱]魟魚來襲 Tenda FH1208 5天線

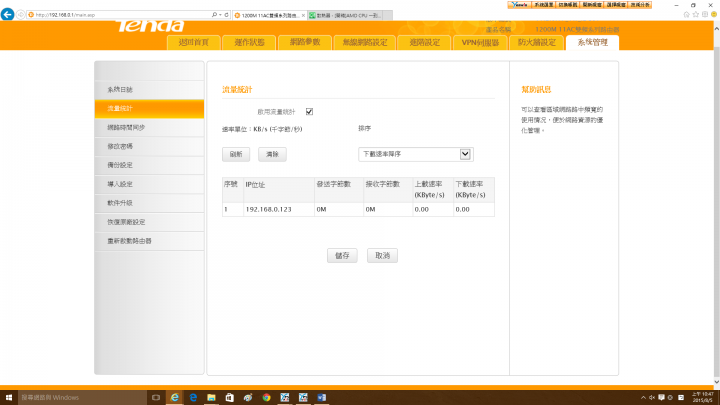

▼流量統計，透過此頁面可以了解裝置的使用流量。
[開箱]魟魚來襲 Tenda FH1208 5天線

Wifi 2.4&5Ghz 訊號測試，使用的設備為HTC E9+ Android版本為 5.0.2，測速軟體為Speedtest，網路頻寬為6M/2M。(建議5G訊號可將調至Channel149可以更快與Android手機連線)
測試期間並無其他設備再連線，手機也關閉行動數據，也無開啟省電模式。

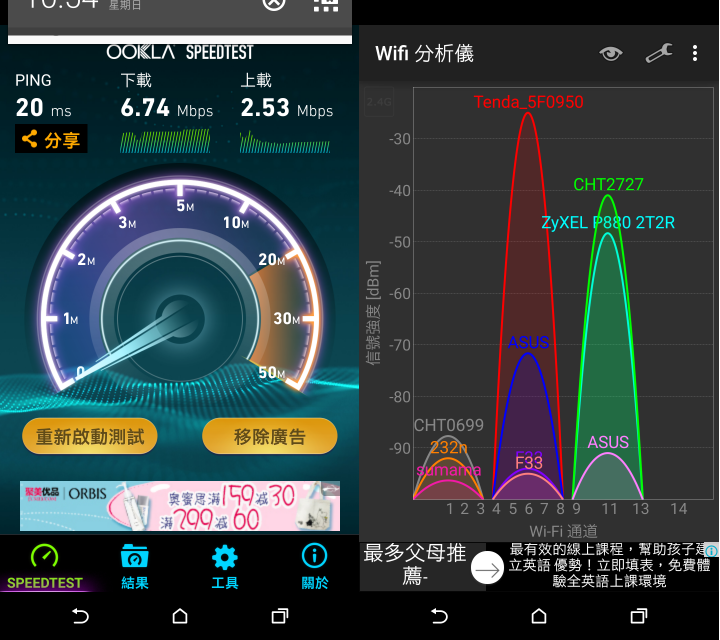

▼先看2.4GHz訊號，路由器旁邊的2.4訊號，2.4Ghz最高為下載:6.74上傳2.53 Ping值為20。
[開箱]魟魚來襲 Tenda FH1208 5天線

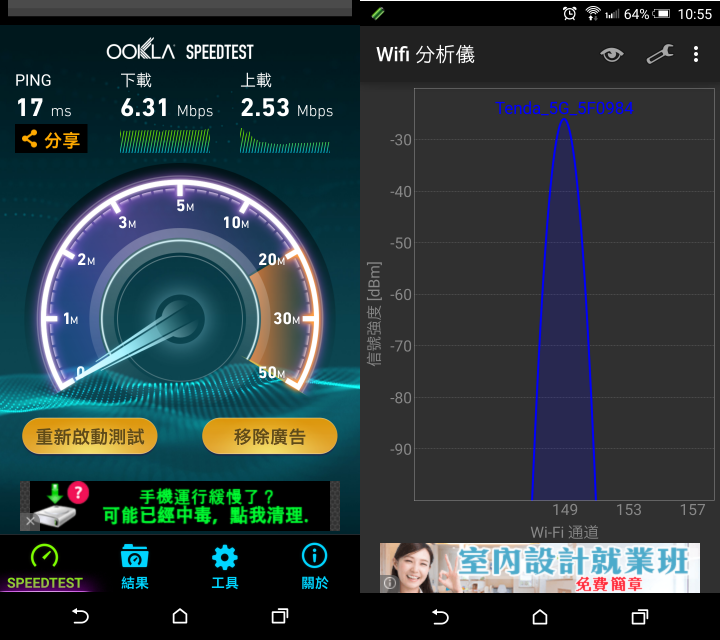

▼5GHz訊號，最高為下載:6.31上傳2.53 Ping值為17。
[開箱]魟魚來襲 Tenda FH1208 5天線

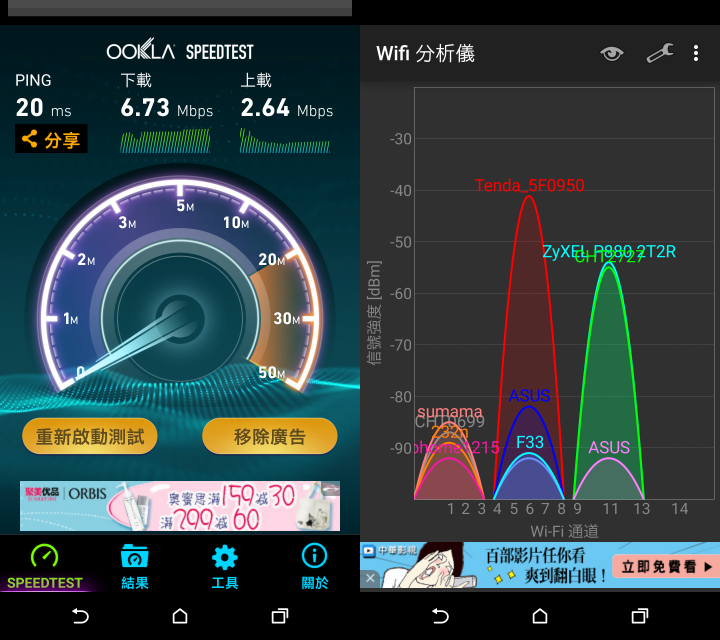

▼隔著一道水泥牆約為15CM左右的2.4訊號，2.4Ghz最高為下載:6.73上傳2.64 Ping值為20。
[開箱]魟魚來襲 Tenda FH1208 5天線

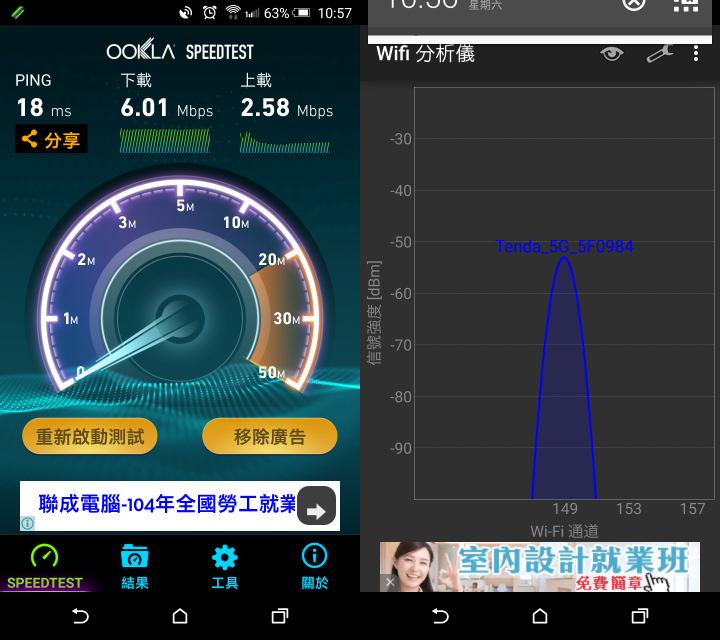

▼5GHz訊號，最高為下載:6.01上傳2.58 Ping值為18。
[開箱]魟魚來襲 Tenda FH1208 5天線

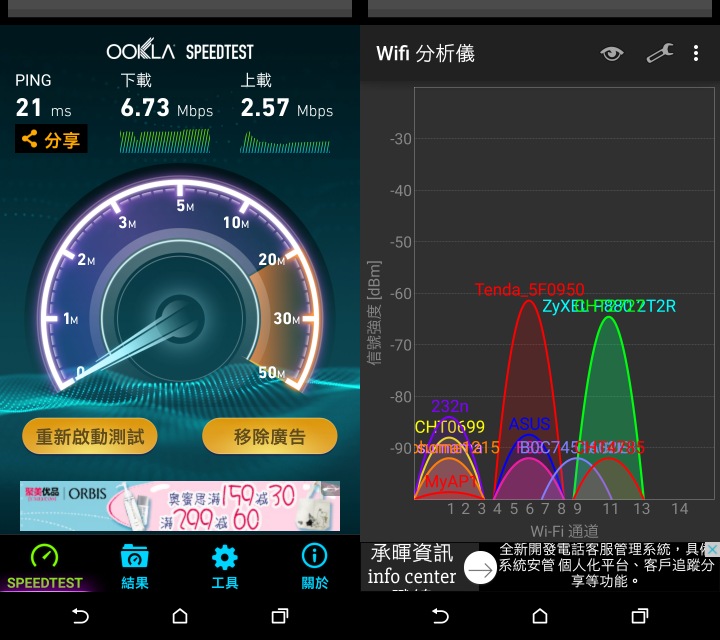

▼在路由器的同樣位置的樓上(隔著約3~4M左右)，2.4Ghz最高為下載:6.73上傳2.57 Ping值為21。
[開箱]魟魚來襲 Tenda FH1208 5天線

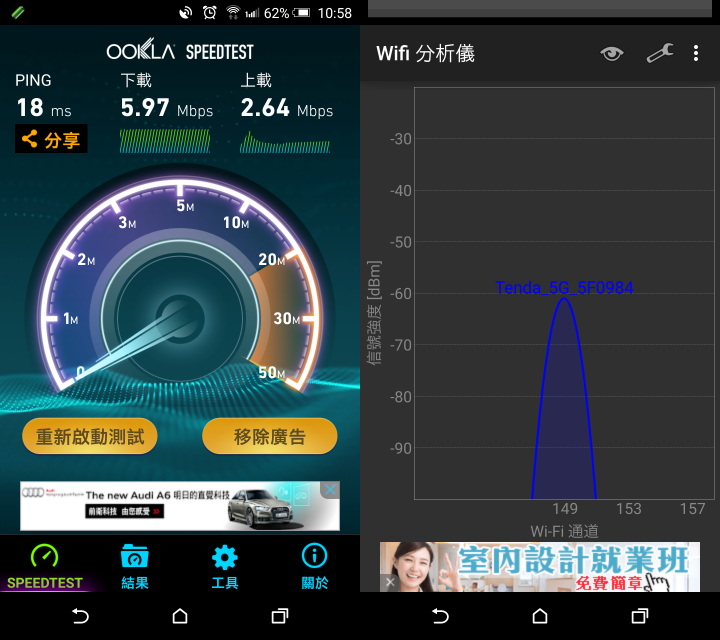

▼5GHz訊號，最高為下載:5.97上傳2.64 Ping值為18。
[開箱]魟魚來襲 Tenda FH1208 5天線

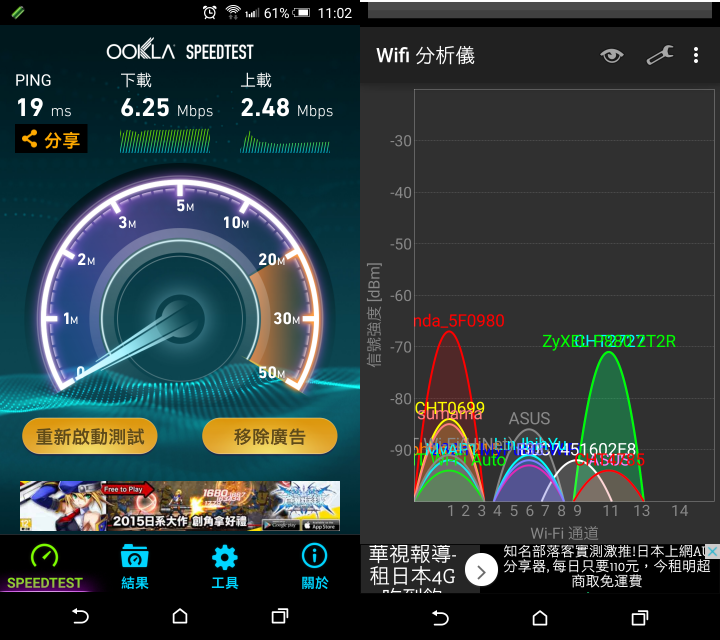

▼在路由器的同樣位置的樓上的樓上(隔著約7~8M左右)，2.4Ghz最高為下載:6.25上傳2.48 Ping值為19。
[開箱]魟魚來襲 Tenda FH1208 5天線

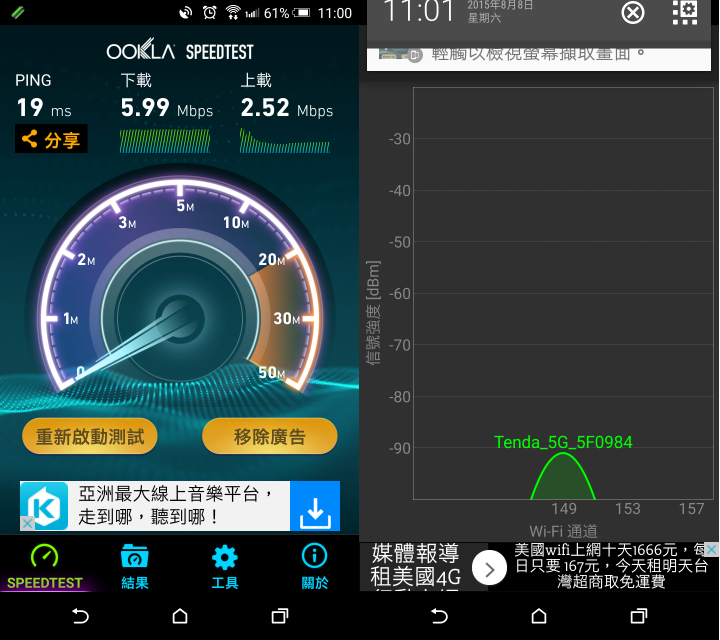

▼5GHz訊號，最高為下載:5.99上傳2.52 Ping值為19。
[開箱]魟魚來襲 Tenda FH1208 5天線

這一台 AC入門級的Tenda FH1208 無線路由器除了使用美國網通晶片大廠Broadcom，有著一般比較常見的2.4GHz 433Mbps和5GHz 867mMbps的最高傳輸速度，在五支5dbi天線的加持上也將無線覆蓋範圍發揮到極致！加上內建功率放大器，可以依照需求去選擇功率，以及出國到大陸的朋友有需要的VPN翻牆，比較這台可惜的是少了USB插孔，所以就無法使用一些檔案分享的功能，這部分算是比較可惜的地方，但整體看來這款路由器在一般的家庭或小公司使用，應該是綽綽有餘啦!

謝謝觀看^_^
如果文章有些不完善也歡迎您的指教呦!
附上測試的原圖(http://1drv.ms/1OXeQ1W)
本文同步發於 Mobile01,Coolaler,Coolpc,T17,Pcbeta,Xfastest,巴哈姆特等論壇.

2015-08-15 13:29 發佈

文章關鍵字開箱天線 Tenda FH1208

xup6bjo45j4

xup6bjo45j4
個人積分：272分
文章編號：57060066

272分

2樓

2015-08-15 17:36

Love WP8 wrote:
TENDA騰達最...(恕刪)

BCM5358 500MHz 2.4G 300M
RAM:64MB
ROM:16MB
BCM4352 5G 867M

可惜只有100M實體網速,跟TOTOLINK-AC5是差不多規格,
實際售價1290元的價錢差100元,就可以買到1390元的
TOTOLINK A2004NS

csc343

csc343
個人積分：1259分
文章編號：57062163

1259分

3樓

2015-08-15 21:51

FH1208這台最大的缺點就是有線網速只有100M,
當初在淘寶看到1202就很期待他的新版,
結果出到1208有線還是沒有升到1G,
哀......

apline.yahoo

apline.yahoo
個人積分：472分
文章編號：57062521

472分

4樓

2015-08-15 22:32

TENDA確實俗又大碗
不過確實100m的有線埠已經跟不上時代了
不過晶片倒是很有良心
從以前就用這家的
比他牌低價就用爛晶片強多了

timlo

timlo
個人積分：1290分
文章編號：57063072

1290分

5樓

2015-08-15 23:27

比較好奇的是
如果給BCM5358 gigaport
它的NAT效能可以到哪裡 ex: WAN <-> WLAN
不知道能不能吃得滿300M?

差不多等級的WHR-1166D(MT7260A，只有WAN是gigaport)
好像WAN to WLAN 在AC只比300M多一點

xup6bjo45j4

xup6bjo45j4
個人積分：272分
文章編號：57063486

272分

6樓

2015-08-16 0:08

timlo wrote:
比較好奇的是如果給BCM5358...(恕刪)

這是前端有交換晶片WAN埠的PHY晶片，
IC Plus IP1001(華碩1000M的交換器好像都採用這家)
做法有點像之前TP-LINK C2
前端採用瑞昱交換晶片一樣的道理

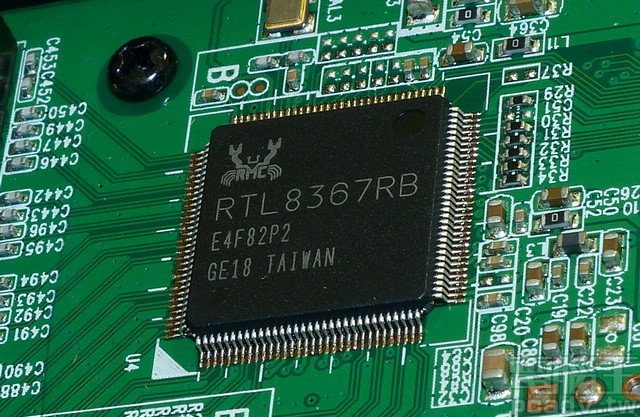

RTL8367RB

timlo

timlo
個人積分：1290分
文章編號：57064380

1290分

7樓

2015-08-16 2:13

我沒看到IP1001(PHY)或RTL8367RB說明寫有Hardware NAT功能
NAT(Network Address Translation)
WAN to LAN/WLAN
這種要拆封包修改再打包的可能還要視情況Qos的工作
過去一直都是靠CPU做的
有Hardware NAT也是放在Soc裡啊

LAN to LAN才只要交換晶片直接傳，不用拆封包處理

xup6bjo45j4

xup6bjo45j4
個人積分：272分
文章編號：57065219

272分

8樓

2015-08-16 8:43

timlo wrote:
我沒看到IP1001...(恕刪)

這是因為商品低價位只能做100M的緣故,
廠商為了能讓100M路由器有1000M水準,
故在前端加上交換晶片讓有線能跑到1000M,
N16.N66U.AC66U皆是如此,直到CPU演進
ARM才真正可達1000M水準出現

MT7620A除了實體網速看資料的確只有100M水準,
內部還設計了2.4G無線網絡晶片並外掛MT7612E
5G無線晶片,一台路由器總共有2顆晶片運作就是了

MT7621S才有1000M的水準,但沒有2.4G無線網絡
晶片,需外掛MT7603E 2.4G跟MT7612E 5G無線晶片,
一台路由器總共有3顆晶片運作就是了

而瑞昱RTL8197DN也是100M水準的CPU晶片,
但內部沒有加入2.4G無線晶片,需外掛前端
RTL8367RB交換晶片,RTL8192ER 2.4G跟
RTL8812AR 5G無線晶片,一台路由器總共有
4顆晶片運作就是了

比較新的瑞昱晶片則是RTL8198就是1000M的
CPU晶片,也是要外掛RTL8192ER 2.4G跟
RTL8812AR 5G無線晶片,一台路由器總共
有3顆晶片運作就是了

NAT效能有別

為了應付流量大10倍的傳輸速度，網路處理器的速度也得10倍快才行，但現實與想像總是有些距離，大多數低價的GbE等級路由器並無法支撐起這麼大的流量，特別是在需要更改封包表頭的NAT轉換上，把網路上送來的資料拆到IP層更換位址過後，重新包回去往外傳送。

近期的網路晶片紛紛加入Hardware NAT的功能，把這麻煩的拆包動作交由專門的硬體去處理，CPU的能力就不用這麼高。不過有一好沒二好，資料不經過CPU，也就代表無法套用防火牆規則，代表對於網路失去了管理功能。幸好對於家庭使用者來說並不能算是缺點，因為大部分的使用者並不懂得如何管理流量，家中也沒多少流量可管，家用路由器也沒這種功能。

在之後的產品測試中，能夠到達500Mbps的NAT吞吐量就已是相當了不起的成就，產品中也僅有1台產品達到GbE的線速，絕大部分的產品都在200Mbps以內徘徊。在區域網路傳輸時，因為在同一網域下的關係，只須由交換晶片判斷訊框位址即可轉發資料，不須經過更改封包資料的動作，因此處理速度上快得多，所有產品都可達到GbE的線路速度。當然NAT的處理速度還是越快越好，但除非你的對外網路速度飛快，升級GbE網路的好處主要還是集中在區域網路的相互傳輸。

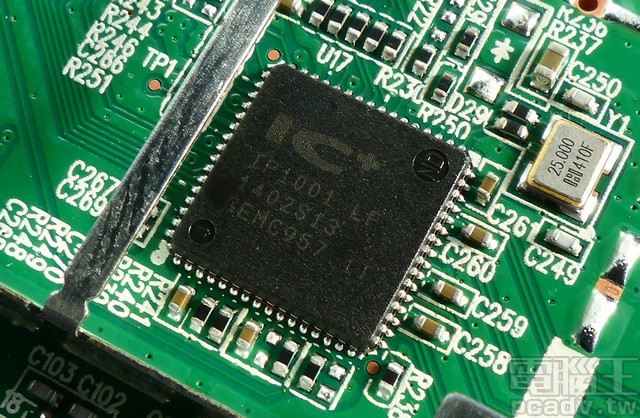

IP1001集成10/100/1000千兆以太網收發器

概述：

IP1001為1000BASE-T，100BASE-TX和10BASE-T應用的集成物理層設備。 IP1001支持MII，GMII和RGMII對不同類型的10/100 / 1000MB媒體訪問控制器（MAC）。它支持自動MDI / MDIX功能簡化網絡安裝，並降低了系統的維護成本。 IP1001支持加速降檔功能的鏈路質量差，以保證數據傳輸。電纜分析功能“SCA”是由IP1001通過MDC / MDIO編程MII寄存器支持。

IP1001支持3種省電模式; 在IEEE802.3定義，即，掉電模式和APS（自動節省電源）。

特點：
• 符合IEEE 802.3標準1000BASE-T，100BASE-TX和10BASE-T
• 支持自動協商
• 支持可編程定時MII / GMII / RGMII（延遲時鐘，和驅動電流等）
• 支持3省電模式
• 支持基於軟件的智能電纜分析儀（SCA）
• 支持自動MDI / MDIX（自動協商或強制模式）
• 支持自動極性糾正
• 支持可編程LED模式和LED驅動電流
• 支持速度降下來移功能
• 內置FIFO同步支持巨型幀大小多達10KB的千兆模式（4KB在10M / 100M模式下）
• 支持2.1V和1.2V內置穩壓器
• 提供了125MHz的25MHz的或自由運行的時鐘
• 工作電壓為3.3V /（RGMII為2.5V選項）/ 1.8V / 1.2V
• 64引腳QFN
• 支持無鉛封裝（請參閱訂購信息）

RTL8367RB

2層管理，5 + 2端口10/100 / 1000M開關控制器

概述

該RTL8367RB-CG是一個LQFP128 EPAD，高性能的5 + 2端口千兆以太網交換機。該RTL8367RB具有低功耗，集成5端口千兆PHY支持的1000Base-T，100BASE-TX和10Base-T。

對於具體的應用，RTL8367RB支持可能被配置為RGMII / MII接口兩個額外的接口。該RTL8367RB集成了一個高速交換機系統的所有功能; 包括SRAM用於數據包緩衝，無阻塞交換結構和內部寄存器管理納入一個單一的CMOS器件。只有25MHz晶體是必需的; 可選的EEPROM供內部寄存器的配置。

在RTL8367RB嵌入式包存儲SRAM具有卓越的內存管理技術，有效地利用內存空間。所述RTL8367RB集成了2K-條目查找表與一個4路XOR散列算法地址檢索和學習。下表提供讀取從EEPROM串行管理接口（SMI），媒體獨立接口管理（MIIM），或SPI接口/寫訪問。每個表項可以被配置為一個靜態項。項的老化時間為200至400秒。八過濾數據庫是用來提供獨立的VLAN學習和共享VLAN學習（IVL / SVL）功能。

該RTL8367RB的擴展GMAC1和擴展GMAC2實現雙RGMII / MII接口。這些接口可以被連接到一個外部PHY，MAC，CPU或RISC對於特定的應用程序。在路由器的應用中，RTL8367RB支持端口VID（PVID）為每個端口在出口VLAN標記插入PVID。使用此功能時，在VLAN標籤進行信息的VID將改變為PVID。

注：RTL8367RB額外接口（擴展GMAC1和擴展GMAC2）支持：

雙端口減少千兆媒體獨立接口（RGMII）

雙端口媒體獨立接口（MII）

該RTL8367RB支持全雙工，以及可選的背壓式半雙工標準802.3x流量控制幀。它確定當通過檢查系統資源的可用性，包括分組緩衝器和發送隊列以調用流控制機制。該RTL8367RB支持廣播/組播輸出下探，並且將廣播/多播數據包轉發到唯一的非阻塞端口。對於IP組播應用，RTL8367RB支持IPv4 IGMP版本/ V2 / V3支持IPv6 MLDv1 / v2偵聽。

為了支持靈活的流量分類，RTL8367RB支持64項ACL規則檢查和多個動作選項。每個端口可以選擇啟用或禁用ACL規則檢查功能。 ACL規則鍵可以基於分組的物理端口，二層，三層和Layer4信息。當ACL規則相匹配，所採取的行動可以被配置為刪除/許可/重定向/鏡像，在802.1Q / Q標籤更改優先級值，速率策略。率監管機制支持為8Kbps至1Gbps的（在為8Kbps步驟）。

在橋的操作支持RTL8367RB 16套端口配置：禁用，塊，學習和轉發的生成樹協議和多生成樹協議。為了滿足安全性和管理應用程序的要求，RTL8367RB支持IEEE 802.1X基於端口/基於MAC地址的訪問控制。對於不通過IEEE 802.1x認證的端口，RTL8367RB提供了一個基於端口/基於MAC的Guest VLAN功能他們訪問有限的網絡資源。 A 1設置端口鏡像功能配置鏡像流量（RX，TX，或兩者）上出現的交換機的端口之一。提供每個端口上支持多個RFC MIB計數器，便於調試和診斷。

以提高實時或多媒體網絡應用，RTL8367RB支持每個接收的分組八個優先分配。這些都是基於（1）基於端口優先權; （2）的802.1p / Q VLAN標籤優先; （3）的IPv4 / IPv6報頭中的DSCP字段; 和（4）的ACL分配優先。每個輸出端口支持8個優先隊列的加權比例，以適應不同應用的帶寬需求。輸入帶寬控制功能有助於限制每個端口的流量利用率。有一個漏桶的平均數據包速率控制每個端口的所有隊列。隊列調度算法，可以使用嚴格優先級（SP）或加權公平隊列（WFQ）或混合。

該RTL8367RB提供了一個4K入境VLAN表802.1Q基於端口的，基於標籤的，和基於協議的VLAN操作的邏輯連接分開的物理連接。該RTL8367RB支持四個基於協議的VLAN配置，都可以選擇的以太類型，LLC和RFC1042作為搜索鍵。每個端口可通過EEPROM復位後，被設置為任何拓撲結構，或復位後EEPROM SMI奴隸。

在路由器的應用中，路由器可能想知道輸入數據包的輸入端口。該RTL8367RB支持一個選項，以每個出口端口上插入帶有VID VLAN標記=端口VID（PVID）。該RTL8367RB還提供了一個選項承認VLAN標記數據包，只有特定的PVID。如果啟用此功能，則RTL8367RB會丟棄所有非標記數據包，數據包不正確的PVID。

特徵
•單芯片5 + 2端口千兆無阻塞交換架構
•嵌入式5端口10/100 / 1000BASE-T PHY
•每個端口支持全雙工10/100 / 1000M連接（半雙工只支持10 / 100M模式下）
•額外的接口（擴展GMAC1和擴展GMAC2）支持 ◦雙端口媒體獨立接口（MII）
◦雙口減少千兆媒體獨立接口（RGMII）

•全雙工和半雙工操作，IEEE 802.3x流量控制和背壓
•支持9216字節的巨型數據包長度轉發線速
•瑞昱電纜測試（RTCT）功能
•支持64項ACL規則 ◦搜索鍵支持物理端口，二層，三層和Layer4信息
◦行動包括鏡子，重定向，丟棄，優先級調整，流量監管，CVLAN決定，SVLAN分配GPIO控制，中斷和記錄計數器
◦支持5種用戶自定義ACL規則的格式為64的ACL規則
◦可選的每端口支持ACL的功能/禁用
◦每個端口的操作設置可選時要採取ACL不匹配

•支持IEEE 802.1Q VLAN ◦支持4K VLAN和32額外增強的VLAN
◦支持各VLAN取消標記定義
◦支持VLAN監管和VLAN的轉發決定
◦基於端口的，基於標籤的，和基於協議的VLAN
◦多達4個基於協議的VLAN項
◦每個端口和每個VLAN出口VLAN標記和未標記

•支持IVL，SVL和IVL / SVL ◦用4-單向散列算法2K-入口MAC地址表
◦高達2K的L2 / L3過濾數據庫
◦每個端口的MAC地址學習限制

•支持生成樹端口配置行為 ◦ IEEE 802.1w快速生成樹
◦ IEEE 802.1s多生成樹多達16生成樹實例

•支持IEEE 802.1x訪問控制協議 ◦基於端口的訪問控制
◦基於MAC的訪問控制
◦ Guest VLAN功能

•支持從拒絕服務攻擊的自動保護
•支持H / W IGMP / MLD偵聽 ◦ IGMPv1的/ v2的/ 3和MLD V1 / V2
◦支持快速離開
◦靜態路由器端口配置
◦動態路由器端口的學習和老化

•支持服務質量（QoS）的 ◦每個端口輸入帶寬控制支持
◦基於IEEE 802.1P / Q的優先級定義，物理端口，IP DSCP字段，ACL定義，基於VLAN優先級的流量分類，基於MAC的優先級和基於SVLAN優先
◦每端口八個優先隊列
◦每個隊列流量控制
◦最小 - 最大計劃
◦嚴格優先級和加權公平隊列（WFQ）提供最小帶寬
◦一個漏桶來約束每個隊列的平均包速率

•支持速率限制（64米共享，與8kpbs造粒）
•支持RFC MIB計數器 ◦ MIB-II（RFC 1213）
◦類似以太網MIB（RFC 3635）
◦接口組MIB（RFC 2863）
◦ RMON（RFC 2819）
◦網橋MIB（RFC 1493）
◦網橋MIB擴展（RFC 2674）

•支持堆疊的VLAN和端口隔離帶8增強的過濾數據庫
•支持IEEE 802.1ad的VLAN堆疊 ◦支持64 SVLANs
◦支持32 L2 / IPv4組播映射到外層VLAN
◦支持基於MAC地址的1：N VLAN

•支持2個IEEE 802.3ad鏈路聚合端口組
•支持端口鏡像功能，一個源端口的多個目標端口
•支持OAM和EEE LLDP（節能以太網鏈路層發現協議
•支持循環檢測
•安全過濾 ◦禁用學習每個端口
◦禁用學習表老化每個端口
◦丟棄未知DA為每個端口

•廣播/組播/未知DA風暴控制免受攻擊黑客保護系統
•支持Realtek的綠色以太網功能 ◦鏈路電纜長度省電
◦鏈接斷開省電

•支持1中斷輸出到外部CPU通知
•每個端口支持3個LED輸出
•管理界面支持 ◦ EEPROM SMI從站接口
◦媒體獨立接口管理（MIIM）
◦ SPI從接口

•支持配置32K字節的EEPROM空間
•集成8051微處理器。
• 25MHz晶體或3.3V OSC輸入
• 14×14 LQFP 128針E-PAD包

應用
• 5端口1000Base-T交換機
• 5端口1000Base-T路由器，雙MII / RGMII

2015年6月1日新竹訊──聯發科技今日推出兩款內建高性能四核Cortex-7的無線晶片平台：MT7623與MT7683。這兩款無線晶片為支援4x4 11ac的通路型與寬頻專用路由器、物聯網閘道器、WiFi熱點及媒體路由器等類型產品所設計，使用OpenWrt嵌入式Linux作業系統，以確保在各種平台上無縫銜接的高速連網與最佳化使用者體驗。

此外，MT7623 與MT7683還支援最新的資安功能，讓無線傳輸既迅速且安全。這兩款產品將於今年第三季上市，製造商將在今年底推出採用此平台的智慧家庭控制解決方案。

MT7623與MT7683支援業界主流的物聯網標準，為全球閘道器開創先河，讓支援不同標準的物聯網產品，在智慧家庭中並存運作。採用MT7623 與MT7683的智慧家庭閘道器，可藉由預先支援Thread智慧家庭通訊標準，讓開放互連聯盟的OIC標準能與ARM旗下的mBed嵌入式裝置進行互連，進而讓所有物聯網裝置能輕易相互通訊。MT7623和MT7683兩者都能與MT7687平台緊密整合，MT7687是聯發科首款搭載ARM Cotex-M4核心、適用於物聯網裝置的WiFi系統單晶片，本身還內建一顆增強型安全引擎。

除此之外，聯發科技也首度與趨勢科技(Trend Micro)等各大資安軟體廠商合作，為所有物聯網裝置提供全面的安全控管，從閘道器一路覆蓋到各種週邊裝置。隨著物聯網裝置數量日漸成長，嚴密的資料安全保護機制，將能降低各種威脅與隱私攻擊。

趨勢科技網路威脅防禦技術部副總經理劉榮太表示：「趨勢科技致力於提供全方位的物聯網裝置安全方案，保護使用者免於資安威脅。我們十分期待與聯發科技合作，因為聯發科技在物聯網生態系統中扮演領先角色，特別是提供使用者具安全性的物聯網裝置與經驗。」

MT7623與MT7683能透過眾多途徑支援來自各種訊源的內容，包括透過纜線或藍牙傳送音訊與視訊內容、透過藍牙網路從穿戴裝置傳送內容，或是透過WiFi網路傳送訪客行動裝置中的內容；另外還可運用WiFi與藍牙連線，或以NFC技術輕鬆傳送檔案。此外，MT7623和MT7683皆能作為家電產品的中控裝置，為連網家庭建構完整的解決方案，包括門禁、照明與溫度控制。不論是商業或一般住家使用，MT7623皆能提供最高達2Gbps的寬頻服務，具備高處理量，足以應付智慧手機在家庭環境裡的傳輸需求。MT7683是全球首款AP路由器，除了配備一顆ARM Mali-450繪圖處理器，還支援HDMI/MIPI介面，可透過電視或螢幕顯示已連結的裝置狀態。

MT7623與MT7683兩種組態版本均提供多元的介面延伸方案。MT7623可搭配MT7615 (MT7615是一款4x4組態的11ac網路晶片，支援MU-MIMO、BW160以及內部FEM)，專為高階4x4組態的11ac家用與商務路由器量身設計，另外一款MT7683則是針對物聯網閘道器與媒體路由器設計。

MT7623
支援DVFS技術的4x4組態低功耗AP，搭載強悍的四核1.3GHz Cortex-7核心
多元化I/O介面：5埠GbE交換器，支援第5類UTP網路線、PCIe、USB3、USB2、 SDIO、SPI、以及PWM等介面
內建WiFi網路監聽(sniffer)與背景模式掃瞄功能，讓MT7615 4x4 11ac在最高處理量狀態下能發揮更高的處理性能
內建BT 4.1/BLE藍牙元件，能連結藍牙喇叭與穿戴裝置
無縫整合的硬體引擎，運作速度達2Gbps：整合NAT網址轉譯、QoS服務品質、與SFQ排程等功能
速度達1Gbps的VPN加密引擎

MT7683
支援DVFS技術的低功耗物聯網閘道器，配備強大的Quad 1.3GHz Cortex-7核心
多元化I/O介面：包括HDMI、MIPI、PCIe、USB3、USB2、SDIO、SPI、PWM、ADC、DAC、紅外線接收器、PCM以及RGMII + TRGMII
全球首款配備HDMI/MIPI介面的AP路由器，支援1080P解析度/60FP更新率的輸出訊號，以及720P的觸控面板
內建BT 4.1/BLE藍牙元件，能連結藍牙喇叭與穿戴裝置
無縫整合的硬體引擎，運作速度達2Gbps:整合NAT網址轉譯、QoS服務品質、與SFQ排程等功能
速度達1Gbps的VPN譯密引擎

MT7623與MT7683預計將於今年第三季上市，各家廠商將於今年底推出搭載此兩款平台的智慧家庭解決方案。

cablek

cablek
個人積分：472分
文章編號：57295916

472分

9樓

2015-09-02 9:32

timlo wrote:
比較好奇的是如果給BCM5358...(恕刪)

BCM5358是2010年的IC, 效能就不要奢望了.
好奇的是這顆IC沒有pci-e介面, 5g要跑 usb 2.0. 上了11ac 866M IC結果卡在吃cpu power的usb 2.0上面.真是創意無限.

eviljack

eviljack
個人積分：1241分
文章編號：57446572

1241分

10樓

2015-09-14 15:43

如果產品1000元
聯外頻寬只有12M
內部線路沒做分享
單純只是要讓手機平板無線上網,這台可以買嗎?
2.4Ghz跟5Ghz WIFI訊號會疲弱嗎???
