小弟正在規劃未來的新家
新家是四層樓的老透天厝

目前的規劃如下圖：
透天厝的網路佈局-如何讓所有設備都能在同一個區網環境內，且都能與NAS連線

地下室：網路設備和NAS

一樓：辦公室，最多可擺8台電腦，加上事務機、印表機及一台無線AP

二樓～四樓是起居空間，想說每層樓配1台便宜AP就好，這樣應該每層樓就都有穩定的網路了

小弟的疑問是
如果我所有需要接網路線的設備，包括電腦、NAS、無線AP
如果接的都是從同一台集線器分出來的網路線
這樣所有的設備是不是就是在同一個區域網路的環境內？

這樣房子裡的電視
是不是只要連上家裡的無線網路，就可以存取NAS裡面的影片資料了？

會有這樣的疑問是因為目前的工作環境的網路
用了兩台五埠的集線器
兩台分接出去的電腦都沒辦法互相連線(對區網的知識超薄弱 orz

所以想說是不是只要集線器的網路孔多一點是不是就能解決了

2015-05-17 22:57 發佈

文章關鍵字網路佈局透天厝區網環境內設備 NAS 連線

assaxc

assaxc
個人積分：0分
文章編號：55836224

0分

2樓

2015-05-18 1:17

建議你先搞清楚你的ip取得方式看你的圖看不出來是哪一台在做DHCP，相同網路中不要有多台發送這樣一定會有問題

swearss

swearss
個人積分：64分
文章編號：55836291

64分

3樓

2015-05-18 1:29

重點不是有多少洞。。。而是每個分享器自己都帶有分配ip的功能，所以要把全棟串在一起，重點在。。。只能有一個ap 做ip配發的動作。這樣就會全棟ip 都在同一區塊內了。。所以檢查ap內自帶的DHCP server 然後都關掉只留下一個當主要配送ip的功能

a19560714

a19560714
個人積分：226分
文章編號：55837057

226分

4樓

2015-05-18 7:38

edge104 wrote:
小弟正在規劃未來的...(恕刪)

參考這篇 http://www.mobile01.com/topicdetail.php?f=110&t=3935720

一個大原則，選一台效能最好的當 DHCP server，他的 WAN 連上小烏龜(假設在一樓)，採用PPPoE硬撥出去，然後拉一條網路線到二樓，二樓 AP 關閉 DHCP，WAN 通通不要用，用 LAN 接網路線，IP 使用固定方式，選擇 DHCP 所分配外的就可以，例如DHCP 分配位置為 100-200，那IP 就可選擇 99 以內或是 200 以上。另外從LAN再接一條線到三樓，設置方式同二樓。

若網路孔不夠用，加裝集線器(HUB) 或是交換器(swich hub) 就可以。

特別注意一點，就是其他 AP 除了關閉 DHCP server 外，也要使用固定IP方式去連接，不要使用『自動取得IP』的方式，否則會出問題。

edge104

edge104
個人積分：1分
文章編號：55837173

1分

樓主

2015-05-18 8:01

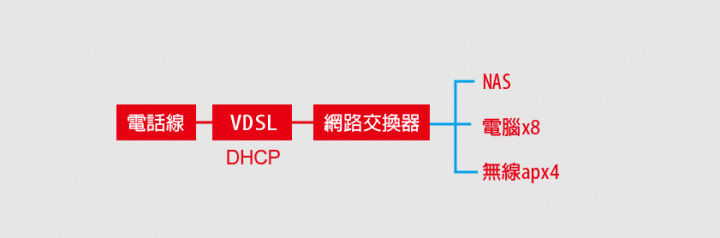

我想的接法是這樣
用VDSL做DHCP
設備的線都由同一台集線器分配出去

edge104

edge104
個人積分：1分
文章編號：55837241

1分

樓主

2015-05-18 8:12

a19560714 wrote:
參考這篇 http:...(恕刪)

感謝a大分享這篇po文
看過之後好像腦袋的某處地方變通暢了一些 ~"~
我再來細細研究研究

Badpenguin

Badpenguin
個人積分：300分
文章編號：55838690

300分

7樓

2015-05-18 10:01

edge104 wrote:
透天厝的網路佈局-如何讓所有設備都能在同一個區網環境內，且都能與NAS連線

如果是我的話，我的作法如下

VDSL後面接一台好一點的有線IP分享器(IP:192.168.1.1)，VDSL接網路線到有線IP分享器的WAN Port
由有線IP分享器進行PPPoE撥接上網，並且開啟DHCP Server分配IP (從192.168.0.50開始)
然後有線IP分享器後面接個16 Port Gigabit Switch(或24 Port)

所有的無線AP關閉DHCP Server，並分別更改IP(192.168.1.2~192.168.1.5)
各樓層無線AP與1F 16 Port Gigabit Switch接法為每個樓層各拉一條網路線到Switch處
而不要Switch接1F AP，再從1F AP接2F AP... 這種方式不好！
對了，接到無線AP的網路線要接LAN Port，不要插WAN Port

再來就是設定Wi-Fi，加密最好用WPA2 AES
Wi-Fi看你要每層的SSID都不同
或者想要一樣的SSID，如果要全部都用相同的SSID，那CHANNEL要錯開！(不要用WDS)

================================================

另外，網路線佈線部份最好事先拉好 (能用有線的設備就儘量用有線)
線最好都是從1F的VDSL那邊拉
而不要1F拉到2F、2F拉到3F、3F拉到4F
這樣串起來的話，將來有可能網路效能不好

十七年前，我魔獸世界的牧師準備練級衝60級；十七年後，牧師終於60級了... Orz

Badpenguin

Badpenguin
個人積分：300分
文章編號：55838942

300分

8樓

2015-05-18 10:15

edge104 wrote:
我想的接法是這樣
用VDSL做DHCP

不建議用VDSL做DHCP、硬撥等其他額外的工作
因為我覺得VDSL那設備只是基本堪用
最好是買個專用的設備來用
PPPoE撥接、DHCP分配IP就買一個好一點的有線IP分享器
而一般IP分享器幾乎只有4個LAN Port，所以再買一個背板頻寬高一點的多Port Gigabit Switch
(16 Port或者更多的24 Port)

一開始花多一點錢，把網路佈線考慮周詳一些
免得將來產生問題才來傷腦筋要怎麼處理

十七年前，我魔獸世界的牧師準備練級衝60級；十七年後，牧師終於60級了... Orz

_小魯蛇_

_小魯蛇_
個人積分：58分
文章編號：55839542

58分

9樓

2015-05-18 10:46

https://www.youtube.com/watch?v=gNmCDcZPEi4

這個給你參考看看，

我家也是1、2樓各一台無線AP

用這個方法串在一起，

(不限某種廠牌，介面大同小異，只要有設定到就OK)

cinnamon coffee

cinnamon coffee
個人積分：20480分
文章編號：55839613

20480分

10樓

2015-05-18 10:49

屋外的線路是從地下室進入屋內的嗎？如果不是的話，就別放在地下室，最好的地點應該是一樓
