兩台 RouterBoard 互連問題請益 - IPSec 與兩端內網

Barlos

Barlos
個人積分：227分
文章編號：54056456

227分

樓主

2015-01-15 16:12

大家好,

這邊與各位請益.

目前我需要設定兩台 RouterBoard 直接用 IPsec 對連, 請參考附加圖檔, 為實體線路與基本網路 IP 設定.
兩台 RouterBoard 互連問題請益 - IPSec 與兩端內網

我有參考網路上面, 關於 IP Sec 相關設定五六篇文章.

NAT 與 IP : Policies 與 Peer 都有設定.

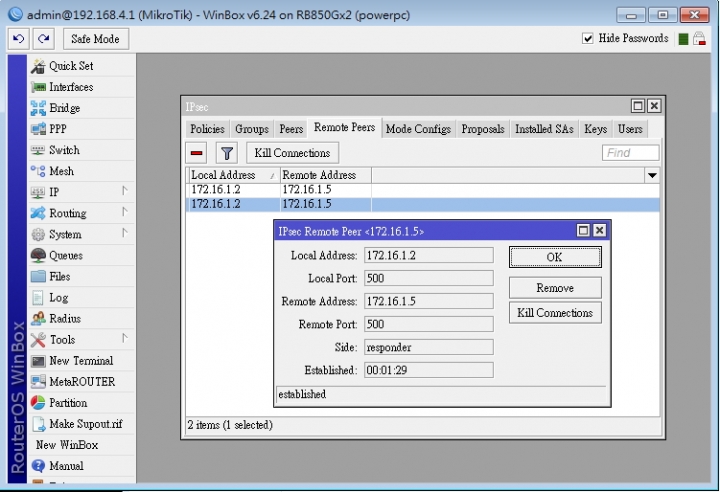

Remote Peers 也有看到兩個連接.

兩台 RouterBoard 互連問題請益 - IPSec 與兩端內網

兩個 WAN 互 ping ip 是可以通, 172.16.1.2 <= ping => 172.16.1.5

目前卡在 RouterBoard ping 對方 RouterBoard LAN ehter-2(192.168.?.?) 與後方 PC 的 Private 網路區段是不通的.

兩台的 ROS 授權 (License) 都是 Level 5

請問是哪邊出問題? 需要我提供哪些設定檔的資料?

謝謝回覆.

2015-01-15 16:12 發佈

文章關鍵字 RouterBoard 互連問題 IPSEC

gfx

gfx
個人積分：1603分
文章編號：54057422

1603分

2樓

2015-01-15 17:05

您可以補齊850Gx2與450C
/ip ipsec policy內的資訊嗎? 我覺得Remote Peers顯示不太對

chrisintaipei

chrisintaipei
個人積分：79分
文章編號：54063995

79分

3樓

2015-01-16 2:14

masquerade 有設嗎
zzzzzzzz

Barlos

Barlos
個人積分：227分
文章編號：54073860

227分

樓主

2015-01-16 17:54

gfx wrote:
您可以補齊850Gx...(恕刪)

我是參考下面兩個網頁, 只是把 ip 設成我上面描述的 ip 位置, 也沒有設 gateway, 因為兩個 WAN 的 ip 是同個區段.

http://www.ros.tw/wordpress/?p=761

http://mikrotikroutersetup.blogspot.tw/2014/02/mikrotik-router-ip-sec-site-to-site-vpn-tunnel-configuration.html

今天也試了很久, 也讓朋友連進來設, 也搞不定.

這邊先提供 850Gx2 的設定畫面, 450C 只是把 IP 對調.

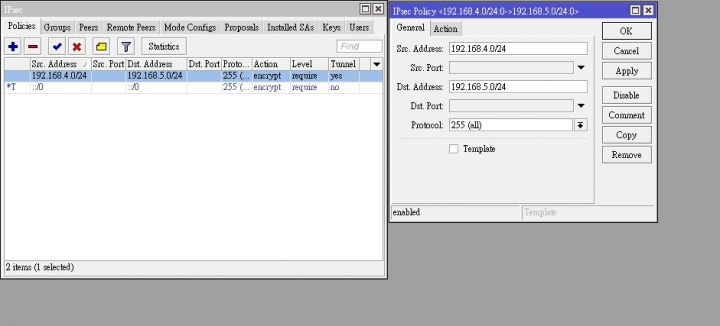

IPsec Policy General

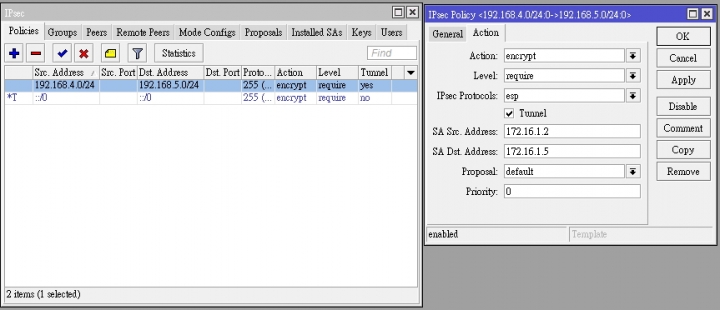

IPsec Policy Action

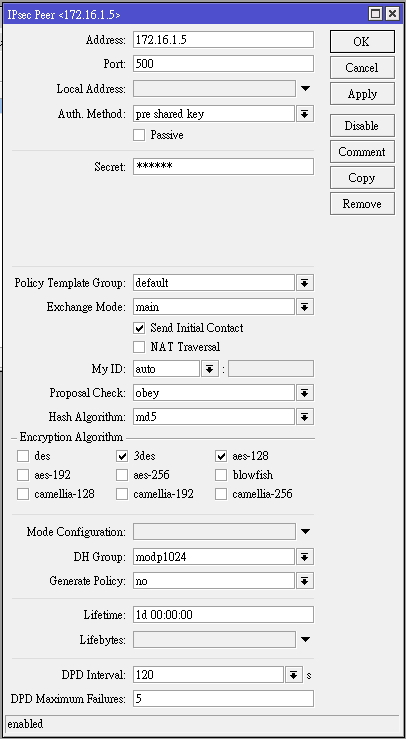

IPsec Peers

chrisintaipei wrote:
masquerade...(恕刪)

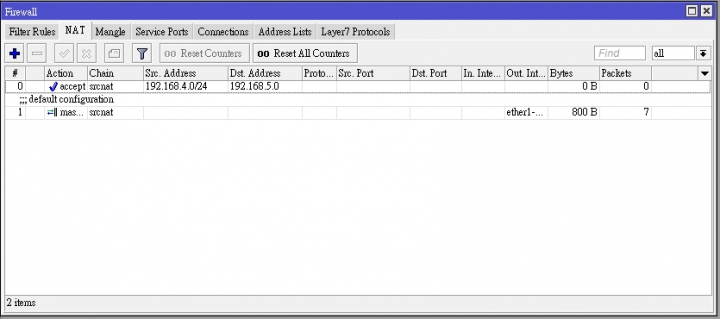

這在 ip => Firewall => NAT 有設了

電腦、登山和露營的資訊。

Barlos

Barlos
個人積分：227分
文章編號：54073891

227分

樓主

2015-01-16 17:56

850Gx2 ping 192.168.5.1, 顯示 no route to host

192.168.5.1 是另一台 RouterBoard 450C 的 ehter-1 IP.

電腦、登山和露營的資訊。

gfx

gfx
個人積分：1603分
文章編號：54074077

1603分

6樓

2015-01-16 18:14

我現在了解那奇怪了.
您850Gx2與450C是用實體線接起來的,為何在內網建立IPSec隧道?

就算設好傳輸效能也會大幅衰退 ,穿隧不是這樣用的吧

Barlos

Barlos
個人積分：227分
文章編號：54074551

227分

樓主

2015-01-16 19:05

目前是實驗性質與環境，測試成功，會用在正式的環境。

目前卡在兩台的不能互 ping ether-2 後方的 private ip 與後面接的 pc ip.

電腦、登山和露營的資訊。

gfx

gfx
個人積分：1603分
文章編號：54074796

1603分

8樓

2015-01-16 19:34

只要新增下面設定:
850Gx2:
/ip route add distance=1 dst-address=192.168.5.0/24 gateway=172.16.1.5

450C:
/ip route add distance=1 dst-address=192.168.4.0/24 gateway=172.16.1.2

Barlos

Barlos
個人積分：227分
文章編號：54109161

227分

樓主

2015-01-19 15:51

gfx wrote:
只要新增下面設定:
850Gx2:
/ip route add distance=1 dst-address=192.168.5.0/24 gateway=172.16.1.5

450C:
/ip route add distance=1 dst-address=192.168.4.0/24 gateway=172.16.1.2

謝謝 gfx 大的開示, 又前進了一步; 兩台 RouterBoard 可以互 ping 對方的 Private LAN 埠 ip (192.168.4.1 與 192.168.5.1)

抱歉, 再請問後續要如何設定下面三個需求.

１. RouterBoard 如何 ping 對方 RouterBoard 後面的 PC IP (192.168.4/5.???)

2. 連在 RouterBoard 的後端 PC 可以 ping 對方 RouterBoard 的 Private LAN 埠 ip (192.168.4.1 與 192.168.5.1)

3. 最終目的: RouterBoard 後端的兩台 PC 可以互相 Ping 成功.

感恩.

電腦、登山和露營的資訊。

gfx

gfx
個人積分：1603分
文章編號：54109279

1603分

10樓

2015-01-19 15:58

Barlos wrote:
謝謝 gfx 大的開...(恕刪)

把它給關閉 ,或者是刪除看有沒有用...

如果關閉也沒用 ,那就將全部NAT跟著關,改啟用:
850Gx2:
/ip firewall nat
add action=src-nat src-address=192.168.4.0/24 dst-address=192.168.5.0/24 \
chain=srcnat to-addresses=172.16.1.2

450C:
/ip firewall nat
add action=src-nat src-address=192.168.5.0/24 dst-address=192.168.4.0/24 \
chain=srcnat to-addresses=172.16.1.5
