[求助] 兩個hub底下的區域網路搞不定，無法互連

qohqoh

qohqoh
個人積分：1分
文章編號：53953329

1分

樓主

2015-01-08 17:31

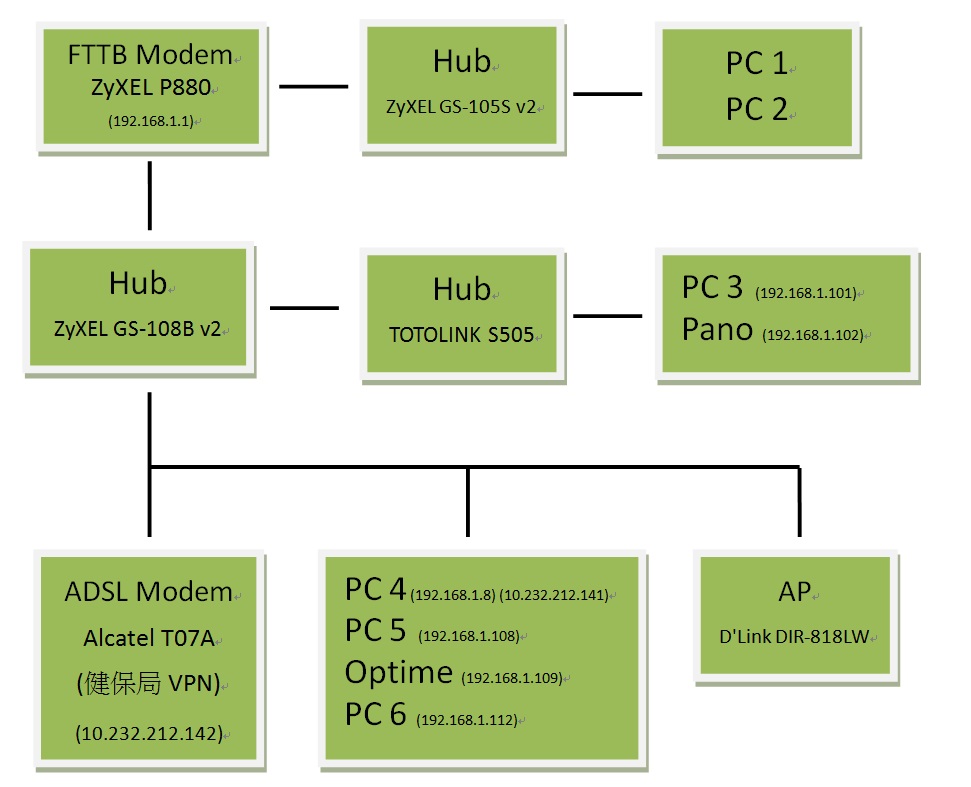

小畫家圖：

http://i.imgur.com/kRHgj1v.jpg

簡圖：

P880 -- hub1 -- PC1,2
|
---- hub2 -- PC3
|
hub3 -- PC4,5,6 + AP + VPN ADSL modem

我的問題是：

PC12連不到PC3456，請問是否是P880那邊要改設定呢？

(hub2底下的PC3~6以及底下的裝置連線都沒問題，連外也都OK)

P880設定畫面

區域網路資訊:
MAC位址: 10:7b:ef:3f:15:9f
IP位址: 192.168.1.1 IP子網路遮罩: 255.255.255.0
DHCP: Server
DHCP 開始 IP:192.168.1.101 DHCP 結束 IP:192.168.1.200

2015-01-08 17:31 發佈

文章關鍵字 hub底下區域網路互連

AKSN74

AKSN74
個人積分：1665分
文章編號：53953752

1665分

2樓

2015-01-08 17:57

qohqoh wrote:
小畫家圖：http:...(恕刪)

感覺應該是P880與T07A之間有互衝的問題

能否測試看看 PC1 與PC4的對外IP是否都是一樣的?

qohqoh

qohqoh
個人積分：1分
文章編號：53954094

1分

樓主

2015-01-08 18:23

AKSN74 wrote:
感覺應該是P880與...(恕刪)

你好，PC4 平時沒有連外，直接打開瀏覽器是跑健保VPN直接連健保的

需要PPPOE撥號以後才能連外

PC4 ipconfig
左:撥號前
右:撥號後

PC1 平常IP也是浮動的，P880我沒有設定硬撥

AKSN74

AKSN74
個人積分：1665分
文章編號：53954332

1665分

4樓

2015-01-08 18:45

qohqoh wrote:
你好，PC4 平時沒...(恕刪)

那麼 T07A的DHCP Server有打開嗎?

我的猜測應該是有兩個Gateway同時運作
結果變成PC3456的區網連線都不在P880的範圍內 (因為有可能T07A影響了hub2跟3)

您可以先試試看將T07A拔除其他都接108B看看是否能夠連線?

------------------------------------------------------------------

剛剛又看了一下 P880本身沒有設定硬撥表示DHCP是關掉的
那麼想再請教 PC12是否也是要PPPoE撥號才能上網?

qohqoh

qohqoh
個人積分：1分
文章編號：53954542

1分

樓主

2015-01-08 19:06

AKSN74 wrote:
那麼 T07A的DHCP Server有打開嗎?

我的猜測應該是有兩個Gateway同時運作
結果變成PC3456的區網連線都不在P880的範圍內 (因為有可能T07A影響了hub2跟3)

您可以先試試看將T07A拔除其他都接108B看看是否能夠連線?

------------------------------------------------------------------

剛剛又看了一下 P880本身沒有設定硬撥表示DHCP是關掉的
那麼想再請教 PC12是否也是要PPPoE撥號才能上網?

T07A沒有打開DHCP service

只接108B的話區網是OK的都沒問題，我有把PC1(筆電)拿到診所測試過，T07A不用拔掉

PC1我把gateway設192.168.1.1(P880)，不用撥號或WIFI就能上網

PC2不開WIFI的話是要撥PPPOE才能上網(網卡沒設,自動IP)

==========================================

系統資訊 - P8802T2R P880S6_TR069_20140307
為確保無線通信安全，建議使用無線加密機制。
網際網路資訊:
狀態: PPPoE Connected
IP 位址: 1.168.77.122
DNS: 168.95.1.1 168.95.192.1
區域網路資訊:
MAC位址: 10:7b:ef:3f:15:9f
IP位址: 192.168.1.1 IP子網路遮罩: 255.255.255.0
DHCP: Server
DHCP 開始 IP:192.168.1.101 DHCP 結束 IP:192.168.1.200
無線網路資訊:
名稱( SSID): Clinic2.4GHz
頻道: 1
安全模式: Mixed WPA2-PSK/WPA-PSK
欲回復出廠預設值，請按住設備後方的 Reset 3-5秒，直到Power燈開始閃爍再放開Reset即可。

AKSN74

AKSN74
個人積分：1665分
文章編號：53954619

1665分

6樓

2015-01-08 19:15

qohqoh wrote:
T07A沒有打開DH...(恕刪)

其實P880已經設定硬撥了
講到目前其實我有點混亂了

您的T07A是用作VPN連線沒錯吧? 因為PC4是有PPPoE撥號後才有P880的對外IP
而10的那組是VPN 這個VPN連線應該是透過T07A來完成?

那麼 PC1的IP也是P880派發的IP沒錯吧?

其實個人比較不太建議這樣的方式因為這很容易會有Gateway衝突
雖然T07A的DHCP已經被關閉但並不表示Router的功能也一起被關掉

如果可以的話 PC1與PC2的網路狀態是否也能夠提供一下?

qohqoh

qohqoh
個人積分：1分
文章編號：53955121

1分

樓主

2015-01-08 20:03

AKSN74 wrote:
其實P880已經設定...(恕刪)

P880會是因為他WIFI開了就有算硬撥嗎?

PC4是從T07A連到健保局VPN的，這部分我不太敢動

PC1的IP是P880的那個IP沒錯，沒有撥號的話就是同wifi一樣的ip (1.168.77.122 )
網路狀態是:
--------------------------------------------------------------------------------

Starting "C:\Windows\System32\ipconfig.exe" with arguments "/all"

Windows IP 設定

主機名稱 . . . . . . . . . . . . .: KKGS60
主要 DNS 尾碼 . . . . . . . . . .:
節點類型 . . . . . . . . . . . . .: 混合式
IP 路由啟用 . . . . . . . . . . . : 否
WINS Proxy 啟用 . . . . . . . . . : 否

乙太網路卡乙太網路 2:

連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: Killer e2200 Gigabit Ethernet Controller (NDIS 6.30) #2
實體位址 . . . . . . . . . . . . .: 44-8A-5B-6F-CE-C6
DHCP 已啟用 . . . . . . . . . . . : 否
自動設定啟用 . . . . . . . . . . .: 是
連結-本機 IPv6 位址 . . . . . . . : fe80::9c9b:827d:1c46:fde2%6(偏好選項)
IPv4 位址 . . . . . . . . . . . . : 192.168.1.160(偏好選項)
子網路遮罩 . . . . . . . . . . . .: 255.255.255.0
預設閘道 . . . . . . . . . . . . .: 192.168.1.1
DHCPv6 IAID . . . . . . . . . . . : 239372891
DHCPv6 用戶端 DUID. . . . . . . . : 00-01-00-01-1B-4F-A7-61-6C-62-6D-36-93-65
DNS 伺服器 . . . . . . . . . . . .: 168.95.1.1
192.95.192.1
NetBIOS over Tcpip . . . . . . . .: 啟用

無線區域網路介面卡區域連線* 3:

媒體狀態 . . . . . . . . . . . . .: 媒體已中斷連線
連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: Microsoft Wi-Fi Direct Virtual Adapter
實體位址 . . . . . . . . . . . . .: E8-2A-EA-BA-C9-72
DHCP 已啟用 . . . . . . . . . . . : 是
自動設定啟用 . . . . . . . . . . .: 是

無線區域網路介面卡 Wi-Fi:

媒體狀態 . . . . . . . . . . . . .: 媒體已中斷連線
連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: Intel(R) Dual Band Wireless-AC 7260
實體位址 . . . . . . . . . . . . .: E8-2A-EA-BA-C9-71
DHCP 已啟用 . . . . . . . . . . . : 是
自動設定啟用 . . . . . . . . . . .: 是

乙太網路卡 VirtualBox Host-Only Network:

連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: VirtualBox Host-Only Ethernet Adapter
實體位址 . . . . . . . . . . . . .: 08-00-27-00-EC-68
DHCP 已啟用 . . . . . . . . . . . : 否
自動設定啟用 . . . . . . . . . . .: 是
連結-本機 IPv6 位址 . . . . . . . : fe80::41fe:b529:f4b3:3cbc%21(偏好選項)
IPv4 位址 . . . . . . . . . . . . : 192.168.56.1(偏好選項)
子網路遮罩 . . . . . . . . . . . .: 255.255.255.0
預設閘道 . . . . . . . . . . . . .:
DHCPv6 IAID . . . . . . . . . . . : 604504103
DHCPv6 用戶端 DUID. . . . . . . . : 00-01-00-01-1B-4F-A7-61-6C-62-6D-36-93-65
DNS 伺服器 . . . . . . . . . . . .: fec0:0:0:ffff::1%1
fec0:0:0:ffff::2%1
fec0:0:0:ffff::3%1
NetBIOS over Tcpip . . . . . . . .: 啟用

通道介面卡 isatap.{D0D20BD9-A51E-4E77-83B3-652C84464CD4}:

媒體狀態 . . . . . . . . . . . . .: 媒體已中斷連線
連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: Microsoft ISATAP Adapter
實體位址 . . . . . . . . . . . . .: 00-00-00-00-00-00-00-E0
DHCP 已啟用 . . . . . . . . . . . : 否
自動設定啟用 . . . . . . . . . . .: 是

通道介面卡 isatap.{31BE8B2D-D73D-4DEF-9A01-71FA5E8C040A}:

媒體狀態 . . . . . . . . . . . . .: 媒體已中斷連線
連線特定 DNS 尾碼 . . . . . . . . :
描述 . . . . . . . . . . . . . . .: Microsoft ISATAP Adapter #2
實體位址 . . . . . . . . . . . . .: 00-00-00-00-00-00-00-E0
DHCP 已啟用 . . . . . . . . . . . : 否
自動設定啟用 . . . . . . . . . . .: 是

-----------------------------------------------------

PC2(筆電)目前不再家裡沒辦法看

AKSN74

AKSN74
個人積分：1665分
文章編號：53955837

1665分

8樓

2015-01-08 21:06

qohqoh wrote:
P880會是因為他W...(恕刪)

因為你的P880狀態是

"狀態: PPPoE Connected"

只要是這樣且DHCP Server有啟動就算是有硬撥了
而且你也發現P880的WAN是有IP的表示也已經設定硬撥

AKSN74

AKSN74
個人積分：1665分
文章編號：53956402

1665分

9樓

2015-01-08 21:48

qohqoh wrote:
P880會是因為他W...(恕刪)

剛剛在PTT上看到一樣的貼文看來P880的MOD Port我沒有去想到
也有方法可以關掉就是了跟P874的方法很類似

qohqoh

qohqoh
個人積分：1分
文章編號：53956532

1分

樓主

2015-01-08 21:57

AKSN74 wrote:
剛剛在PTT上看到一...(恕刪)

真的我完全沒想到是這問題（port）...
還是謝謝a大一直幫忙～～
