怎麼把不同子網域連結在一起？

lacuna0517
個人積分：5365分
文章編號：52247508

5365分

樓主

2014-09-21 23:38

小弟家裡是用中華電信光纖之前是把moden拉網路線到無線ip分享器的WAN
然後家裡兩台桌機影音設備網路印表機手機wifi一起使用
本來都相安無事今年夏天特別熱 moden和AP塞在一個小小的弱點箱裡
結果三不無時ap就當機得重開
最近又買了一台平版和換新手機結果沒想到光走進房間裡就收不到訊號了
不知道是新手機收訊太差還是ap有壽命
今天嘗試把ap拿到外面來用
於是把本來放在外面的8port HUB取代ap
中華moden 拉到hub 然後兩台桌機和電視櫃上的網路線接上去
設定完PPPOE 以後兩台桌機上網都沒問題 ap拿去電視櫃上當無線分享器但是問題來了

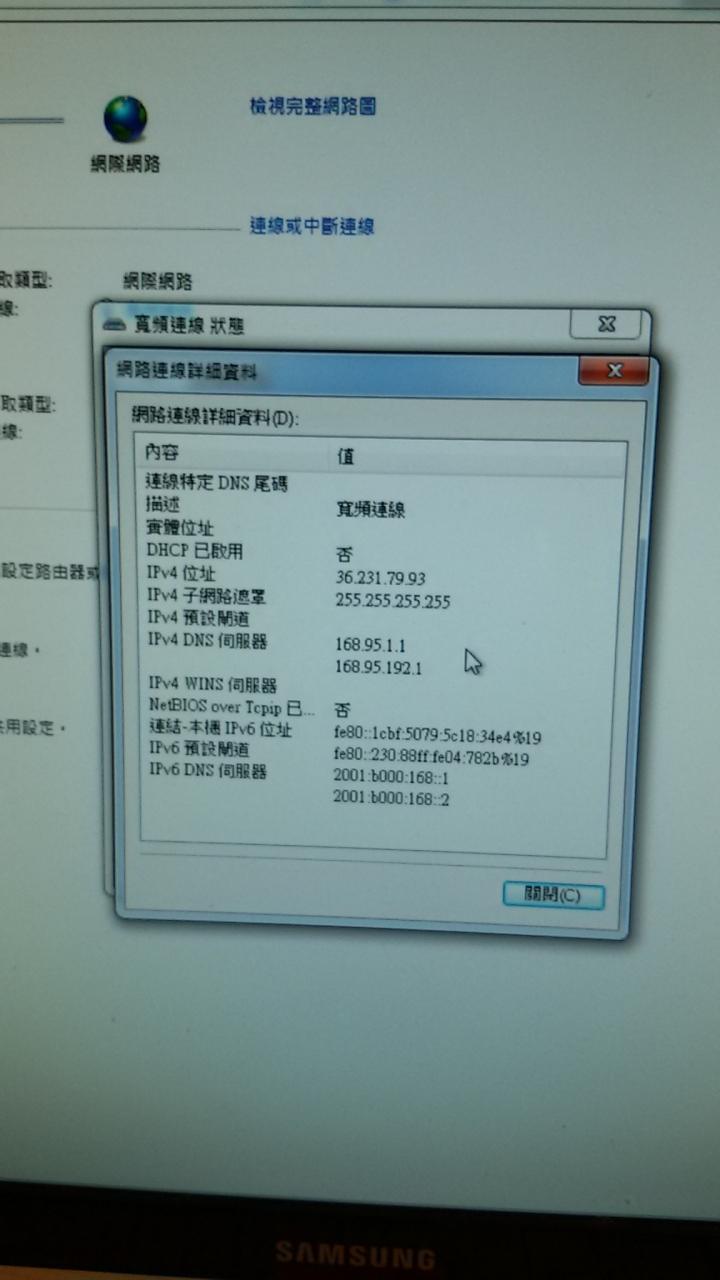

因為桌機接hub 中華給的是浮動ip 結果ip網域和ap不一樣沒辦法進去設定頁
想當然其他連到ap上面的設備桌機也都看不到
看了一下桌機的ip位置一團亂沒有預設閘道

怎麼把不同子網域連結在一起？

看起來沒辦法把ap設在同一個子網域下只好把ap的dns 也設成168.95.1.1 （原來是192.168.1.1)
結果沒辦法
請問各位高手像這樣的情況有辦法藉由設定解決這個問題嗎
如果沒辦法小弟是再買一台有線的ip分享器取代現在弱電箱李的hub就可以解決網域不同的問題嗎
敬請賜教感激不盡！！！

2014-09-21 23:38 發佈

文章關鍵字區域網路設定問題子網域一起

gfx

gfx
個人積分：1603分
文章編號：52247960

1603分

2樓

2014-09-22 0:01

lacuna0517 wrote:
小弟家裡是用中華電信...(恕刪)

分享器本來就可以當hub ,而且這個hub還帶無線.

有的分享器有做Router的外部的開關,如Buffalo分享器.
將Route切到ON即分享器,切到OFF則是當hub.

有的則是需到內部選項,選擇AP-mode.
選擇AP-mode後這一台分享器就只剩hub的功能了.

假如分享器沒硬體開關,也沒AP-mode.
那就把內部DHCP-Server選項關閉,分享器一樣變身成hub
不過這種做法缺點wan-port不算在可以使用的範圍,變成只有4埠的hub.
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

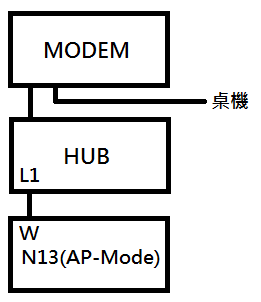

回到問題上,您將網路配置修改成下圖先試試:

假如問題不能迎刃而解,沒辦法才改用兩台分享器橋接.

lacuna0517

lacuna0517
個人積分：5365分
文章編號：52253360

5365分

樓主

2014-09-22 11:17

gfx wrote:
分享器本來就可以當h...(恕刪)

我的分享器是asus N13U b1
本身機殼後面就可以設定Hub or AP or Router
如大大的圖示那我的分享器是要設定在AP嗎？
剩下的LAN 3 and 4 一樣可以接網路設備上網嗎？

gfx

gfx
個人積分：1603分
文章編號：52253831

1603分

4樓

2014-09-22 11:41

lacuna0517 wrote:
本身機殼後面就可以設定Hub or AP or Router
如大大的圖示那我的分享器是要設定在AP嗎？
剩下的LAN 3 and 4 一樣可以接網路設備上網嗎？

圖示的目的即為了讓hub,及n13-lan3/4與無線都在同一個區域網路.
但這種做法大多用在hinet的pppoe撥號,因為是改在用在cable所以我才說您先試試行不行的通.

假如方法行不通,您再把hub換成分享器.
再另外購買另一台分享器,不過新分享器設定成hub(AP-mode)即可.

lacuna0517

lacuna0517
個人積分：5365分
文章編號：52254105

5365分

樓主

2014-09-22 11:55

gfx wrote:
圖示的目的即為了讓h...(恕刪)

感謝大大指點～

另外小弟有一些問題想請教
modern給的是浮動ip
從modern LAN 拉網路線到HUB
指的是連接到HUB上面的網路設備都是透過這條modern LAN的實體ip 上網嗎
也就是這幾個網路設備只有MAC不同 ip位置是一樣的嗎？
那這樣我原來HUB上是一條modern拉過來的另外接了兩台桌機和IP分享器
這三台網路設備的ip如何？一樣的嗎？還是虛擬的？
同一個HUB下的網路設備是不是就是在同一個子網域下呢？
那我從桌機要進去IP分享器設定照理說應該可行阿？只是不知道IP分享器的位址要怎麼設定是嗎？
如果直接打和桌機一樣的ip位址會找的到嗎？

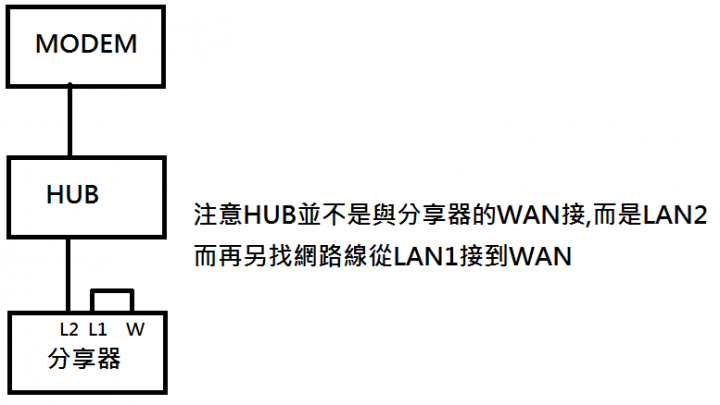

大大的接法是不是意思就是把IP分享器當成hub 再從LAN 1 出去當WAN
這樣LAN 1 /2 之間是HUB的關係而LAN 3/4是分享器之後的虛擬IP
如此一來我的桌機和LAN 3/4的設備就不在同一個子網域下對嗎這樣可以互傳資料嗎？

gfx

gfx
個人積分：1603分
文章編號：52256349

1603分

6樓

2014-09-22 14:07

lacuna0517 wrote:
感謝大大指點～
另...(恕刪)

這麼說好了,電腦直接與modem連接:
不經何裝置不透過任何設定您的電腦會不會直接取得ip連上網際網路?

如果這個答案是肯定,那#2樓的圖示的做法絕對不可行!
會造成在hub上每一台的電腦ip皆不相同.

假設接在hub上的電腦還得經pppoe撥號的方式,那#2樓的方式就值得一試.
依圖示設定hub與分享器的每台電腦ip都是虛擬的,皆是藉著分享器瀏覽網際網路.
區域網路也是依分享器規劃連接的.

lacuna0517

lacuna0517
個人積分：5365分
文章編號：52273409

5365分

樓主

2014-09-23 12:27

昨天照大大的建議試了幾種接法
一開始把moden 拉線接到Hub LAN 1#
桌機（我用的電腦）接LAN 2# 電視櫃接LAN 3#
電視櫃近端接上Asus IP分享器的LAN 2#
分享器的LAN 1# 用網路線接到 WAN
=> 桌機可上網 ip 是外網
分享器ip和桌機不在同一個網域但是神奇的是居然可以找的到也可以進去設定
無線網路訊號滿格網路印表機可以正常使用但是手機連線速度慢到無法使用...

後來我想說中華電信moden 本身就是switch hub 還是gigabit 我為啥要多接一個hub
於是我把桌機和電視櫃網路線直接接到中華moden 原來的hub拿到電視櫃上用
Asus 分享器用網路線接hub LAN 1# 把分享器設定成AP
=> 桌機可直接連外而且是gigabit 1G !!! 爽
分享器一樣可以從桌機進去設定
網路印表機沒問題但是手機wifi仍然訊號滿格但是速度慢到沒辦法使用...

這樣的結果很意外為什麼前端沒有分享器 ip位置也不一樣卻可以看到彼此
後來我進桌機看設定發現有兩個連線一個是區域連線一個是寬頻連線
雖然桌機是中華給的浮動ip 但是我的區域連線ip位置是虛擬的192.168.1.x
其他網路設備包括手機都自動DHCP成192.168.1.x 所以可以看的到彼此也可以分享
也就是說當要網路分享就走區域連線要上網就走外網
這似乎有點解答我對hub分享的疑問
但是目前問題卡在手機WIFI 之前用ASUS分享器當前端塞在弱電箱鐵盒都還可以上網
現在直接拉AP出來專責WIFI卻沒辦法
看手機訊號強連線速度54M 但是卻沒辦法上網
不知道問題在哪...

gfx

gfx
個人積分：1603分
文章編號：52275938

1603分

8樓

2014-09-23 14:48

lacuna0517 wrote:
昨天照大大的建議試了...(恕刪)

我大概了解您的配線狀況了,您應該是用光世代+MOD用戶對不對?

如果是的話您的Modem應該是可以設定PPPoE撥號的I-040-GW
所以電腦一插入即連上網際網路,取得192.168.1.X的ip (原來是中華幫您設好了)

也因是接Modem的原因,所以電腦也可以PPPoE撥號
所以電腦會有一個192.168.1.X的ip ,再透過PPPoE則會再取一個真實ip.
變成一虛擬ip,一真實ip
在一虛擬ip,一真實ip的情況下,電腦外網會選擇從真實ip連接,內網則使用虛擬ip連接;
一旦真實ip(PPPoE)斷線,則外/內則都透過虛擬ip,也即Modem網路.

而無線會很慢則是因MOD的關係.
或許您覺得很奇怪,但事實一點也不奇怪.
您可以觀察hub與N13的燈號是否全亮,全亮即MOD Multicast灌爆了區域網路.

一般的做法皆是用分享器PPPoE設定來阻隔MOD Multicast
(PPPoE會連帶啟用NAT-Server,而NAT-Server則會阻隔MOD Multicast)
也因阻隔MOD Multicast的關係,會造成MOD接在分享器無法收視.
所以廠商才設計分享器IPTV-Port ,讓特定LAN-Port開放,讓Multicast能順利通過.

不過當N13啟用AP-Mode後,沒有NAT-Server可以幫忙,所以Multicast跑到了N13內部.
電腦網卡由於Gigabits級的,還撐的住所以影響比較小;
但手機內建網卡就不同了,肯定無法衝擊Multicast 10Mbps的影響..
所以才有滿格,但網路不是慢就是上不了
(Multicast雖然只有10Mbps,但網路風暴干擾影響絕不下10Mbps)

所以N13不應該再選擇AP-Mode或者PPPoE ,而應在外部網路選擇"自動連接".
這樣N13才會再度啟用NAT-Server.
另外N13 LAN-IP則要變更192.168.2.1 遮罩255.255.255.0
DHCP-Sever則是 192.168.2.X ,不與Modem的網域重複.
這樣即可以在開NAT-Server的情況下,讓N13與modem的網域連接.

因N13的網域與Modem網域不同,所以當N13要對modem的網域連接,
請先開啟檔案總管,然後在欄位輸入\\192.168.1.X (電腦ip)

不過這種跨網域的方式只局限於N13對modem ,modem網域對N13網域則沒辦法.
為何沒辦法? 因為N13開了NAT-Server (NAT-Sever開關在WAN的主頁,預設是ON).
所以NAT-Server不但阻擋了MOD Multicast ,也阻礙了modem往N13網域的連接.

也因網路上多了MOD ,往往造成配線時的災難

lacuna0517

lacuna0517
個人積分：5365分
文章編號：52289942

5365分

樓主

2014-09-24 10:22

gfx wrote:
我大概了解您的配線狀...(恕刪)

大大解釋的實在太專業詳細了單單配線就可以搞這麼複雜～

小弟在說明一下原來的設備
家裡光世代光纖上網沒有裝mod 原來的modem是I-040-G
我有進去modem設定網頁發現他只是一個switch hub 而已
後來我昨天請中華電信幫我換成大大說的I-040-GW
進去設定頁有DHCP + wifi功能
DHCP 設定內網為 192.168.1.1 外網自動取得只有一個實體ip 位置
Wifi 則是和內網一樣192.168.1.x
我把桌機+電視櫃線直接接上modem 自動連上網路不用撥號
桌機寬頻網路IP為外網區域網路ip是192.168.1.X 速度為1G
電視櫃這邊一樣把ASUS連到hub 設定為AP
結果手機wifi 收到兩個=>
一個是中華電信速度1-10M 一樣會斷線
一個是Asus AP 速度26-54M 正常使用

現在網路回到當初的狀況家用區域網路用192.168.1.x 連接無線和有線設備連外就是一個實體IP
差別就是本來ASUS在前端當分享器現在由中華modem做 asus現在當ap使用
跟中華申請wifi modem不用錢現在弱電箱只有一台modem 溫度低許多線也不用卡來卡去了
還好中華有進步如果他們modem功能好一點對家裡這種現都埋在牆壁裡的用戶真的方便許多

不論如何大大不厭其煩的指導讓小弟獲益良多
雖然還沒完全消化但是還是要mark起來以後還是用的到
感謝～ 01還是有熱心的高手！！！！
