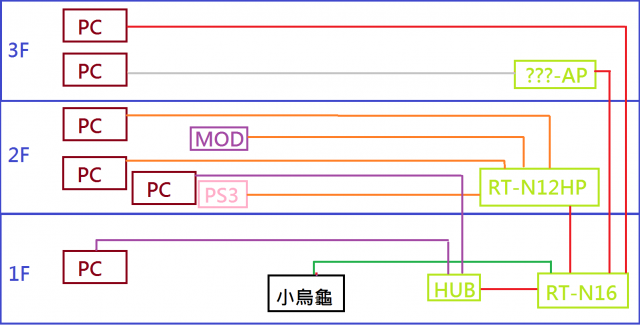

跪求MOD接AP到底該怎接... 以附上目前配置圖

～翔哥～
個人積分：40分
文章編號：48848426

40分

樓主

2014-02-25 16:07

2F的PC希望能觀看其他5台的PC流量

所以這6台電腦都要經過RTN16

而MOD好像一定要接在小烏龜後面

但很剛好網路線不夠長,也不想再多買一條網路線

想問問有沒有辦法皆在RTN12HP上面也能夠看MOD

N16跟N12都已經刷成TOMATO了

求解

2014-02-25 16:07 發佈

文章關鍵字 MOD AP 配置圖

gfx

gfx
個人積分：1623分
文章編號：48850537

1623分

2樓

2014-02-25 18:07

您家的網路很單純,怎麼把線弄的密密麻麻的?

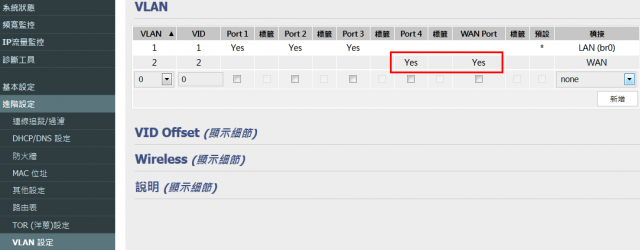

先設定N16的VLAN,如圖示將Port4移到和WAN相同位置

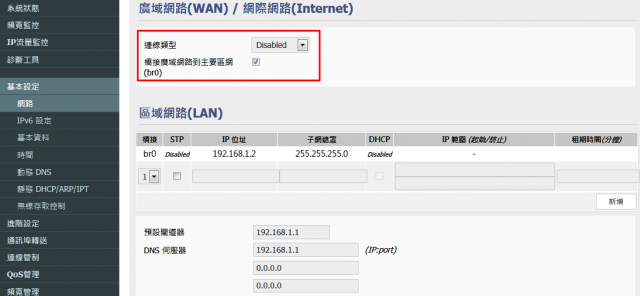

假如N16的IP是192.168.1.1 ,將N12HP IP改為192.168.1.2...並關閉DHCP
再將N12HP連線給Disabled,並將橋接廣域網路到主要區網(br0)給勾選.

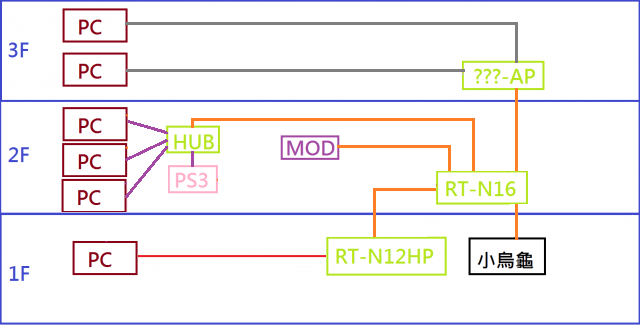

依圖示配線,並將MOD接到N16的Port4

這樣N16不但可監看所有的電腦流量(同個區域網路),也可接MOD;
N12HP透過橋接廣域網路到主要區網(br0),
從N16接過來的線不用再接到LAN,直接接到WAN Port就好.

這樣可N12HP便有多一個LAN Port使用的機會.

～翔哥～

～翔哥～
個人積分：40分
文章編號：48850688

40分

樓主

2014-02-25 18:17

gfx wrote:
您家的網路很單純,怎...(恕刪)

因為我是大學生和朋友一起合租房子

線路都已經藏在牆壁裡面

如果不更改線路的話有辦法讓MOD能看嗎?

gfx

gfx
個人積分：1623分
文章編號：48851099

1623分

4樓

2014-02-25 18:46

～翔哥～ wrote:
因為我是大學生和朋友...(恕刪)

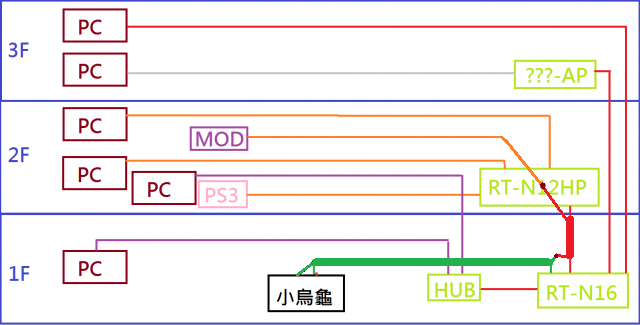

那就得用偷吃步,得改線將1條網路線拆成2條用,像這樣...

這樣就等於MOD是接在數據機一樣.

您只要到將需改線的線頭的兩端,把舊水晶頭給剪掉.
然後再準備4個水晶頭,接線要點要記得為1,2,3,6 ,4個水晶頭都要有1,2,3,6這四支腳位,
分別以1白橙 2橙 3白綠 6綠 /1藍 2白藍 3白棕 6棕接4個水晶頭,這樣就等於兩條網路線可用了.

最後光改線還不夠,您還得買兩個RJ-45雙母接頭,分接的一端才能一路串接到MOD.

～翔哥～

～翔哥～
個人積分：40分
文章編號：48851303

40分

樓主

2014-02-25 19:01

gfx wrote:
那就得用偷吃步,得改...(恕刪)

如果用這個可以嗎???

不要動到網路線然後直接插兩個這個

改成上圖這樣的設定

那要動到N12HP 跟N16嗎??

因為網路線是房東的我也不太敢亂動

gfx

gfx
個人積分：1623分
文章編號：48851515

1623分

6樓

2014-02-25 19:19

～翔哥～ wrote:
如果用這個可以嗎??...(恕刪)

不行,腳位不同...要修改,而且比您想像中複雜.
http://www.pczone.com.tw/vbb3/thread/16/151273/

改線單純多了.

KevinYu0504

KevinYu0504
個人積分：8809分
文章編號：48851743

8809分

7樓

2014-02-25 19:37

如果買一組電力線網路(或用中華附加的)來使用，
將 2F MOD 透過電線直接連接到 1F 的 N16後方的 port4(要記得開 WAN)

不知是否可行 .... ?

～翔哥～

～翔哥～
個人積分：40分
文章編號：48851964

40分

樓主

2014-02-25 19:53

gfx wrote:
那就得用偷吃步,得改...(恕刪)

想問一下總共改兩條線4個插頭改成8個,是這樣嗎?

順便問如果我用上面那個母接頭

從下面那個變成下下面那個

>---------------<
|
|
ˇ
>---口--------口---<

把原先的一條線路改成這樣可以嗎?

想不破壞原本的線路情況下加網路(改)線跟母接頭

gfx

gfx
個人積分：1623分
文章編號：48852311

1623分

9樓

2014-02-25 20:19

～翔哥～ wrote:
想問一下總共改兩條線4個插頭改成8個,是這樣嗎?

是的.

順便問如果我用上面那個母接頭

母接座的腳位要從右至左倒過來排,與公接頭從左至右排剛好相反.
有自信您可改改看.

不過這麼做花費比較高,
一共需4個修改過的一分二RJ-45母接座,六條網路線...較不划算!

～翔哥～

～翔哥～
個人積分：40分
文章編號：48853142

40分

樓主

2014-02-25 21:18

gfx wrote:
是的.母接座的腳位要...(恕刪)

我剛剛上面的口如果用你說的那種,沒辦法做延長嗎??

我想保留N16接到N12的網路線盡量不要破壞到他

可行嗎?
