Tomato VLAN設定問題

xp20042

xp20042
個人積分：13分
文章編號：46610487

13分

樓主

2013-10-11 23:08

最近把RT-N12 C1刷了Tomato之後
發現MOD不能看了
看了網路上的教學設定Tomato裡的VLAN後如下圖
Tomato VLAN設定問題

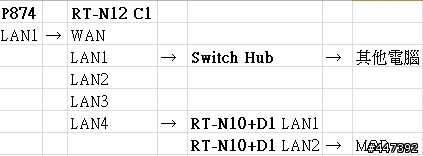

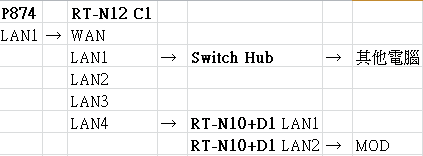

我目前的連接方式

P874關閉硬撥和DHCP
RT-N12 C1做硬撥跟DHCP
RT-N10+D1是設定成AP模式

變成MOD可以看，可是無線網路卻完全連不上了(MOD關了也不行)

請問要如何設定才能讓MOD和無線網路都正常使用呢?謝謝

2013-10-11 23:08 發佈

文章關鍵字 Tomato VLAN 設定問題

gfx

gfx
個人積分：1603分
文章編號：46613989

1603分

2樓

2013-10-12 8:47

xp20042 wrote:
最近把RT-N12 ...(恕刪)

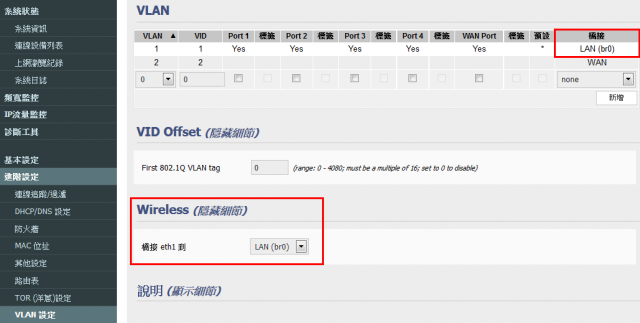

無線(WLAN)要連接到LAN(br0)..

我的分享器也是設定成AP模式用,您的RT-N10也可以依我的VLAN設置.
這樣WAN就可不浪費也可當LAN用,LAN即有5個埠可利用了.

xp20042

xp20042
個人積分：13分
文章編號：46618401

13分

樓主

2013-10-12 15:30

gfx wrote:
無線(WLAN)要連...(恕刪)

感謝大大的回答
N12無線ok，是N10無線不行，但N10是ASUS原廠韌體
無線收不到IP是因為我把N12的port 4橋接到WAN的關係嗎？
所以N10要接在WAN，開DHCP才能用？

可是這樣就不在同網段了....

gfx

gfx
個人積分：1603分
文章編號：46618452

1603分

4樓

2013-10-12 15:35

xp20042 wrote:
感謝大大的回答N12...(恕刪)

用小畫家畫個圖吧,N12與N10之間線請標明接第幾個Port

另外不同網域也是可共用芳鄰的,但我要先知道您怎麼配線...

xp20042

xp20042
個人積分：13分
文章編號：46618647

13分

樓主

2013-10-12 15:54

N12-LAN4接N10-LAN1
N10-LAN2接MOD
N12 IP 192.168.0.2
N10 IP 192.168.0.3

gfx

gfx
個人積分：1603分
文章編號：46619330

1603分

6樓

2013-10-12 16:59

因為您的MOD是接在第2層,我沒親身試過但這個概念應該行的通您試試看.
RT-N12就如您原先設置,用VLAN將L4給切開.

RT-N10啟用原廠韌體的IPTV功能,將N10 L4給切開.另外將N10 DHCP給關閉.

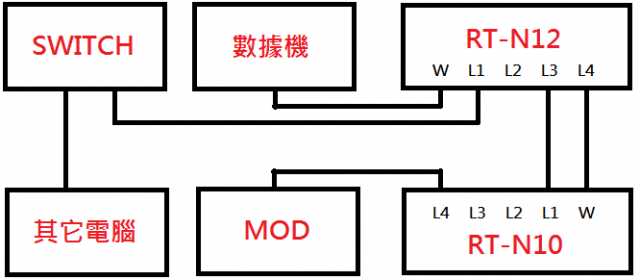

就依圖,N12與N10之間用2條網路線連接,這樣連MOD與一般連線彼此分隔才不會相互干擾.

xp20042

xp20042
個人積分：13分
文章編號：46619500

13分

樓主

2013-10-12 17:17

gfx wrote:

因為您的MOD是接在第2層,我沒親身

不好意思，因為我的N12到N10只有一條網路線，埋在牆壁管線中，所以要接在N10的WAN，然後MOD接在N10的LAN1嗎？謝謝

xp20042

xp20042
個人積分：13分
文章編號：46619527

13分

樓主

2013-10-12 17:20

gfx wrote:

因為您的MOD是接在第2層,我沒親身

等於是說如果沒接兩條的話就必須和原本網域分開了？

gfx

gfx
個人積分：1603分
文章編號：46619667

1603分

9樓

2013-10-12 17:34

xp20042 wrote:
等於是說如果沒接兩條...(恕刪)

跟網域沒關係,應該是說MOD不能那樣接,會出現網路風暴...也就是您遇到的情況.

gfx

gfx
個人積分：1603分
文章編號：46619867

1603分

10樓

2013-10-12 17:54

xp20042 wrote:
不好意思，因為我的N...(恕刪)

買網路線1分2接頭,或者您自己一條網路線一端各壓兩個水晶頭也可以.
http://ysckyy.blogspot.tw/2011/09/blog-post.html

不過若用網路線1分2的方法接線,那乾脆分接的線一端就直接接MOD就好,不要再經N10了.
