家中網路 - IP分享問題

今天測試一下家中的網路, 遇到了一些問題, 如下所述:

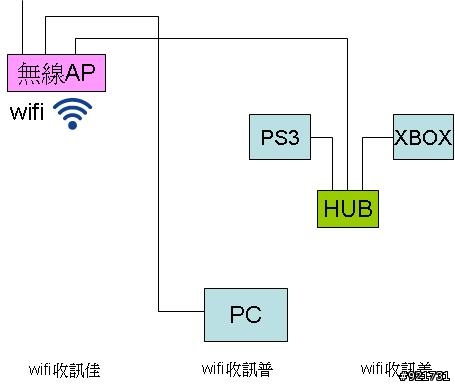

現行網路配置圖一, 網路源頭線接在無線 AP Wan端, 然後Lan端接接兩條網路線分到不同房間. 其中一條接個人電腦. 另一條接到 HUB, 再分接到其它裝置(如: PS3, XBOX等).
-=> 這樣兩條分流網路都可以用, 只是wifi的效果由左往右區域性的遞減, 最右邊房間幾乎收不到訊號.
(圖一)
家中網路 - IP分享問題

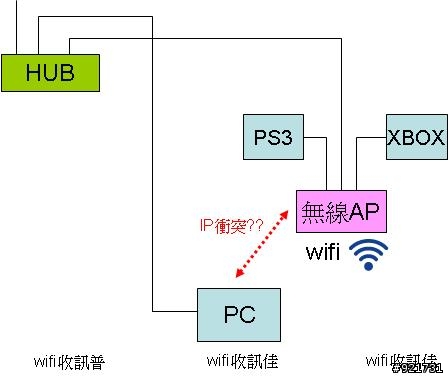

突發奇想, 將無線 AP 和 HUB 互調, 如圖二所示. 一開始先測 PC, 網路 OK. 之後再測無線 AP 端的 wifi, 也 OK, 而且由左到右的區域網路都夠好. 但接著測試無線 AP 的 LAN 端接出去的裝置(如: PS3, XBOX等), 卻發現無法上網. 這時 PC 端也出現發現另一個 IP (IP衝突??) 導致 PC 端網路不能上? 但把無線 AP 的 Wan 端網路線拔除後, PC 端又可以上網.
=> 感覺上這方案只能二選一.
(圖二)
家中網路 - IP分享問題

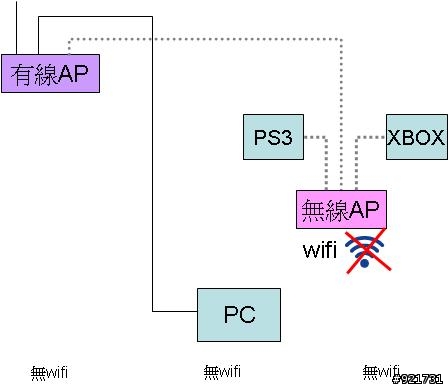

後來將另一個IP分享器(第二個無線AP,沒裝天線而已), 與圖二中的 HUB 對調後 (如圖三), PC 端網路沒問題. 但無線 AP 端不只 wifi 無法使用, 連 Lan 端分出去的裝置(如: PS3, XBOX等)也無法上網. 即使把源頭端的IP分享器 (有線AP) 中接 PC 的網路線拔除, 無線 AP 端一樣無法上網.
=> 此方案只能一條網路?
(圖三)
家中網路 - IP分享問題

不知道圖二或圖三中, 是哪一點做錯了? 因為最理想的結果是希望兩條網路線都可"同時"上網, 且AP端放到圖二的位置, 這樣整間的 wifi效率才會最佳化. 懇請高手們指點一二. 謝謝.
2013-05-10 1:34 發佈
目前仍解不掉, 還望有高手指點一下. 謝謝.
圖二 圖三 都錯啊= =

這樣才對吧

.....





您的文章本文少於15個字, 將無法儲存文章。
因為你很多訊息都沒說,所以我只能以我的想法告訴你

源頭假設是中華電信的數據機
從後面的Lan Port接到你IP分享器的Wan Port
並且設定IP分享器PPPoE撥接上網、DHCP Server分配IP及DNS設定

然後你的PC要從IP分享器的Lan Port接到PC上
PC上的網路卡設定自動取得IP、DNS資訊等東西

無線AP的Lan Port接到IP分享器的Lan Port
無線AP上的DHCP Server要關閉,統一由IP分享器分配IP
然後開啟Wifi,設定Wifi SSID、金鑰

PS3和XBox因為我都沒玩過,所以網路設定請自行處理
這種設備應該有自動可以選吧? 就是接收IP分享器的DHCP

這樣基本上你的設備都在同一個區域網路
然後所有設備也應該都能上網了!
十七年前,我魔獸世界的牧師準備練級衝60級;十七年後,牧師終於60級了... Orz
其實我沒打算用到兩個無線AP的裝置啦, 只是第二個是買來準備帶回老家當無線AP用, 故而拿來測試而已.

Badpenguin wrote:
因為你很多訊息都沒說...(恕刪)

=> 其實麻煩就在我對網路連線的認識不夠.

源頭假設是中華電信的數據機
從後面的Lan Port接到你IP分享器的Wan Port
=> 應該是, 因為該條網路線是從大門口配置進來的, 中華電信的數據機應該在外面樓梯那邊吧(大樓式).

並且設定IP分享器PPPoE撥接上網、DHCP Server分配IP及DNS設定
然後你的PC要從IP分享器的Lan Port接到PC上
PC上的網路卡設定自動取得IP、DNS資訊等東西
無線AP的Lan Port接到IP分享器的Lan Port
無線AP上的DHCP Server要關閉,統一由IP分享器分配IP
然後開啟Wifi,設定Wifi SSID、金鑰
=> 該條線接進屋內後, 接到原先門口邊配置的無線AP內的Wan port. 另外兩條網路線分接在 Lan port, 然後分別連進房內的設備. 都不需要做啥, 就可以上網. 至於啟動無線功能, 則是依 TP-LINK WR841ND 這個無線AP內附的光碟設定, 依步驟操作, 就可以使用 wifi 了. 也不知是否因為太過簡易, 所以換個方式組合, 卻不知錯誤的原因出在哪.


PS3和XBox因為我都沒玩過,所以網路設定請自行處理
這種設備應該有自動可以選吧? 就是接收IP分享器的DHCP

這樣基本上你的設備都在同一個區域網路
然後所有設備也應該都能上網了!
龍魂騎士 wrote:
=> 其實麻煩...(恕刪)



你總知道你是用那一家的ISP吧?

hinet?

seednet?

有線電視寬頻?

大樓社區網路?
龍魂騎士 wrote:
至於啟動無線功能, 則是依無線AP內附的光碟設定, 依步驟操作, 就可以使用 wifi 了. 也不知是否因為太過簡易, 所以換個方式組合, 卻不知錯誤的原因出在哪.

所以基本上只要設定IP分享器PPPoE撥接及DHCP Server設定
無線AP的部份你應該設定好了
那應該按照我的方式做就能夠上網了

===== 更新 =====

仔細看你後面的發言才發現,你是打算用圖二的方式來接吧
而圖三那個有線AP是打算拿到別地方使用的,對嗎?
那你試試HUB後面如果不接PC只接無線AP能不能上網
如果可以,那問題應該出現「IP衝突」
那你去設定PC上面的IP改為192.168.0.13
這樣應該就都可以上網了吧
十七年前,我魔獸世界的牧師準備練級衝60級;十七年後,牧師終於60級了... Orz

Badpenguin wrote:
所以基本上只要設定I...(恕刪)


仔細看你後面的發言才發現,你是打算用圖二的方式來接吧
=> 是的.

而圖三那個有線AP是打算拿到別地方使用的,對嗎?
=> 是的.

那你試試HUB後面如果不接PC只接無線AP能不能上網
=> 可以. Hub後面接PC那條網路線拔除後, 令一條接的無線AP的確可以使用.

如果可以,那問題應該出現「IP衝突」
那你去設定PC上面的IP改為192.168.0.13
這樣應該就都可以上網了吧
=> 依您的方式去改PC的IP從自動取得, 變成192.168.0.13. 依然無法上網. (改IP時, 我有拔除無線AP那邊的網路, 這樣PC這邊才能上網查資訊)


我換個方式問一下好了, 從門外進來的源頭端網路線, 之前我接AP, 可以分享給個兩條線的裝置上網. 那我現在換成 switch hub, 屋內兩條網路卻變成二選一, 是否不能直接接 sitch hub 呀?
