[分享]實作RouterOS的HTB（中篇）

[感謝]
感謝在小弟學習RouterOS的過程中，給予協助的pctine、jokkson、YAWPYNG、npc等前輩。
也希望RouterOS的眾家高手可以繼續不吝分享心得，以下分享若有謬誤，還請包含與指正。

[系列文章]
[分享]實作RouterOS的HTB（上篇）
[分享]實作RouterOS的HTB（中篇）
[分享]實作RouterOS的HTB（中下篇）

[前言]
RouterOS(以下簡稱ROS)HTB這主題對小弟來說有點深，所以還沒有完全準備好發表。
不如小弟再來補充一些Mangle的細節好了
再次的強調，Mangle是幫我們的封包加上一些標示，而ROS後可以依據這些標示再做處理。
拿醫院來說好了，如果病人的手環標錯名字，那後續您也是知道的...

[精簡您的規則]
在Firewall中如果規則越少的話，對ROS的負擔就越少。
所以除非是要做很細的分類，否則同類型的服務可以標在一起。
之前曾有網友指出可以不需特別標示上傳與下載就可以區分上下行的流量。
可惜小弟實作的時候試不出來，所以還要請網友再分享如何做。
如果可以不用特別去標示上下行的流量，這樣對於標示的規則就可以大幅的減少，起碼少一半哩！

另外之前有網友提及：Mangle使得ROS的CPU loading飆高。
小弟使用的是RB450G，CPU為680MHz，在建立91條Mangle的情況下，CPU的loading都還好。
以下是CPU的記錄，可以看出CPU的loading都在40%以下：

接下來就實際舉個實際的例子說明如何精簡規則：

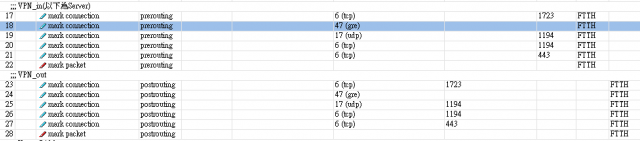

小弟的VPN服務有PPTP、OPEN VPN、SSTP等，小弟未來希望一起控管VPN服務。
所以可以將這些服務的不同封包都標示成"相同的連結名稱"：vpn_con_in。
然後再用一個規則來將vpn_con_in"標示封包名稱"為VPN_in。
同理VPN_out也可以依樣畫葫蘆。


另一個方便的功能：Address List。
在Address Lists裡可以建立一些位址列表，這在Firewall中處處可以用的到。
比如說小弟有兩台IP CAM，我想要對這兩台IPCAM做特別的標記。

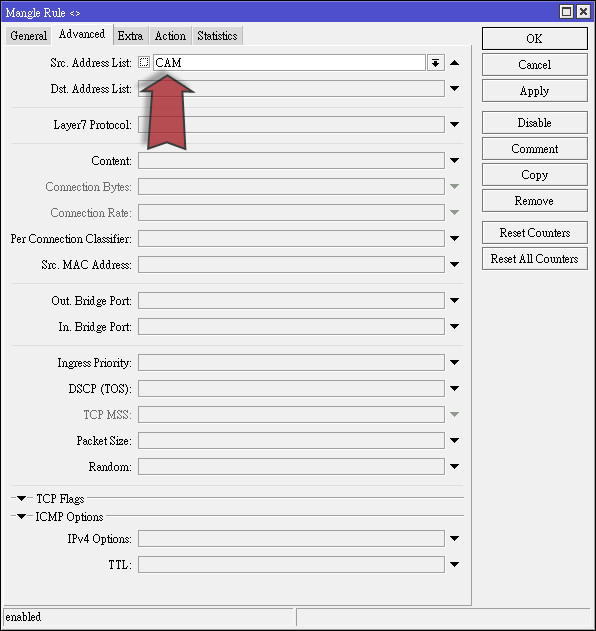

那麼我就可以先在Address Lists增加一個位址列表：CAM，輸入位址。


然後在標記的時候直接將位址列表引入即可。
這樣的好處是未來可以方便的修改IP，甚至還可以利用Script動態建立位址列表。


[驗證您的標記]
標記了封包，以後不是只要有流量就ok了，您還要進一步的去驗證這標記是否正確。
小弟的方法是在家裡面用另一台AP撥號取得另一組外部IP，然後去模擬由WAN連入的情況。
另外還要驗證在區網連線時，是否也會有流量。
我們一般家用使用者做QoS大抵都是針對WAN而不是針對LAN，所以這也要注意。
小弟實證，若依我前一篇的方式來標記，並不會包含來自LAN的流量。
原因可能是因為我指定了in-interface與out-interface都是WAN的關係。

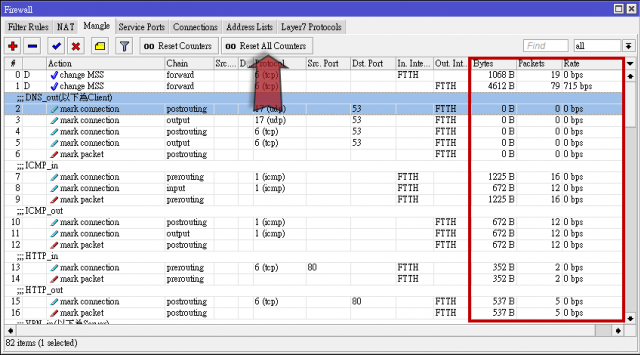

在驗證流量時可以善用ROS的統計功能，可以先清空統計數值。
皆下來連線看看流量是否正確，有時明明正在上傳，但卻只有下載有流量，這就有問題了。
另外連線是雙向的，所以有時上傳時，下載也會有少許流量，這是正常的不是錯誤。


另一個重要的功能是Connections。
這裡會列出所有的連線，但數量很多不易觀察，所以可以使用Filter做條件的篩選。

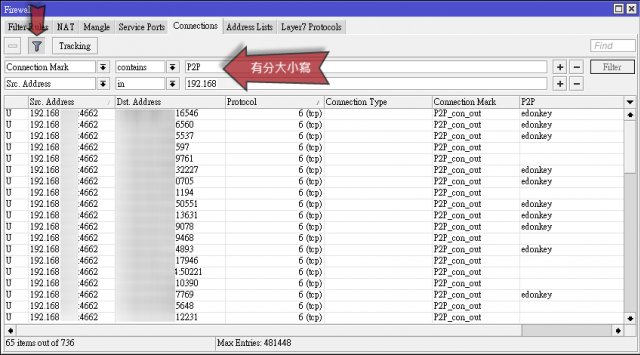

例如我想要追蹤對某台主機的P2P標示是否正確，我就可以這樣做：

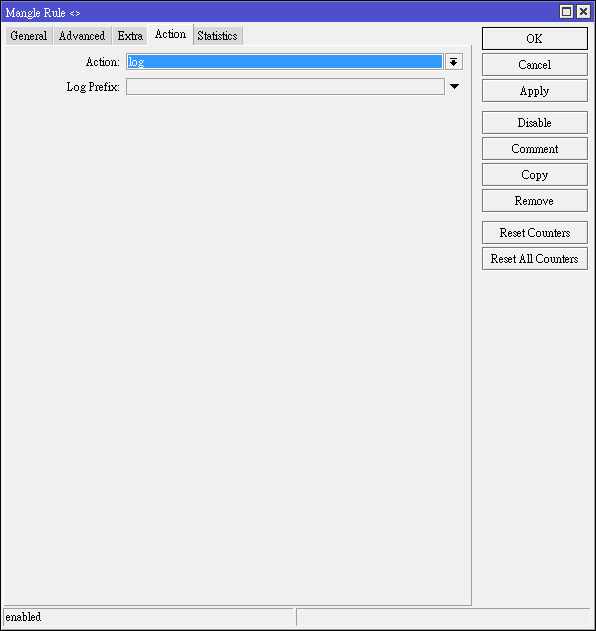

若您的目標是標記所有的封包，那麼標記規則的最後可以新增一條log來檢查。


如果您前面已經確實的標記了所有的封包，而且標記完以後都不再將封包往以下規則傳遞。
您的log規則流量應該是0。


[別忘了IPv6]
如果您有啟用IPv6的話，別忘了也要Mangle一下，方法與IPv4完全相同。


[參考資料]
1.Manual:IP/Firewall/Mangle
2.鳥哥的Linux私房菜：9.5 NAT 伺服器的設定
3.關於Mangle的一些解釋
4.【原創之ROS】關於標記連接、標記路由時的細節問題
5.http://wopliu.blog.163.com/blog/static/193900620116991632815/
6.電腦茶包Blog：在RouterOS中建立台灣地區IP列表
7.ros標記細節解讀(ros mangle)
