請問各位大大路由器接交換器(付完工圖,無線AP完工圖)

epox23400
個人積分：106分
文章編號：39272056

106分

樓主

2012-10-21 17:47

今天買了一台TP-LNIK的switch TL-SG1008D

小弟原本是想升級工作室六台電腦區網可以變GIGABYTE

原本的配置是光世代>router(DLINK DI707P)

原本想說直接把router換掉成switch就可以用

但是買回來爬文卻好像卻不是這麼一回事

想請問各位大大我該怎麼接? 附圖

請問各位大大路由器接交換器(付完工圖,無線AP完工圖)

施工完成真是開心

-----------------------------------------------

原來是自己搞烏龍

剛剛試過全部都沒問題

但是想請教一下

有四台區域網路都顯示1G

有兩台還是顯示100M(主機板都有支援)

網路線都是CAT 5E

我要從哪個方向去解決?

-----------------------------------------------

另外想請教我要在圖中位置掛一台無線AP

無線AP的網路線要插在哪台?

此地點為1F與地下室轉角,要通到3F有推薦的無線AP嗎?

謝謝01各位大大

請問各位大大路由器接交換器(付完工圖,無線AP完工圖)

-----------------------------------------------

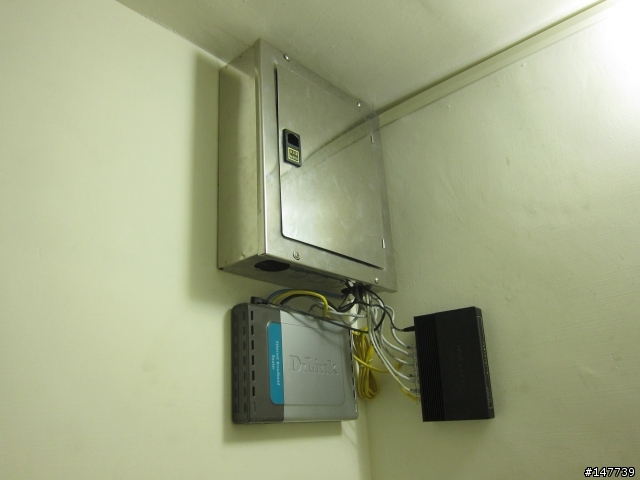

新增無線AP完工圖

請問各位大大路由器接交換器(付完工圖,無線AP完工圖)

弱電箱不夠大咖阿.....下午去買一咖把電源部分全部換過去

PC6是接到三樓的所以三樓再放一台無線AP的話,

網路線接無線AP,再由無線AP接到電腦這樣對嗎?

另外那兩條區網顯示100M,有一台在2F明顯有問題

昨天打英雄聯盟狂斷線.....

當初都是網路線都是埋在一條塑膠管裡面用拉的

如果自己換會有難度嗎?

謝謝^^

2012-10-21 17:47 發佈

文章關鍵字路由器無線AP完工圖交換器完工圖

AriesKao

AriesKao
個人積分：1255分
文章編號：39273210

1255分

2樓

2012-10-21 19:13

epox23400 wrote:
今天買了一台TP-L...(恕刪)

內網這樣接沒錯呀

你去哪爬的文?

lin1215

lin1215
個人積分：618分
文章編號：39273576

618分

3樓

2012-10-21 19:38

switch要接ROUTER才行(IP分享器),就照你PO的圖沒錯阿......

epox23400

epox23400
個人積分：106分
文章編號：39273692

106分

樓主

2012-10-21 19:45

AriesKao wrote:
內網這樣接沒錯呀你去...(恕刪)

lin1215 wrote:
switch要接RO...(恕刪)

原來是自己搞烏龍

剛剛試過全部都沒問題

但是想請教一下

有四台區域網路都顯示1G

有兩台還是顯示100M(主機板都有支援)

網路線都是CAT 5E

我要從哪個方向去解決?

fedora

fedora
個人積分：12896分
文章編號：39274430

12896分

5樓

2012-10-21 20:27

可能是自動偵測發生誤判

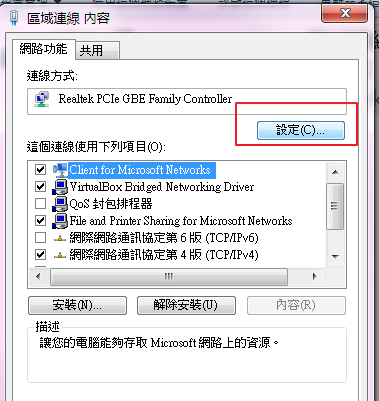

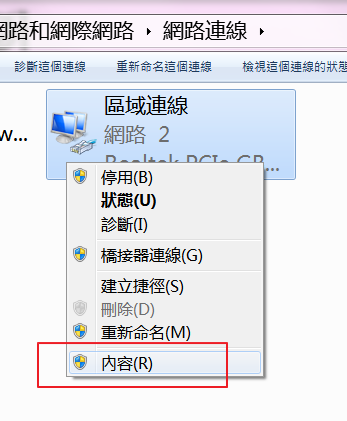

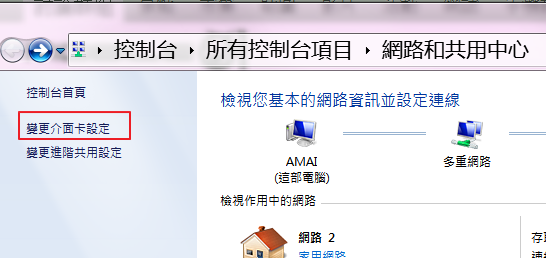

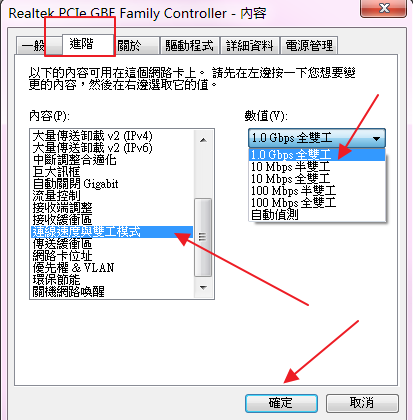

把網卡強制指定 1G 速度就行了

AriesKao

AriesKao
個人積分：1255分
文章編號：39274461

1255分

6樓

2012-10-21 20:29

epox23400 wrote:
今天買了一台TP-L...(恕刪)

1打到3....

貴呦...

一般機型只有宣稱

要直達的機種貴貴滴

epox23400

epox23400
個人積分：106分
文章編號：39274565

106分

樓主

2012-10-21 20:34

fedora wrote:
可能是自動偵測發生誤...(恕刪)

大大您好

剛剛試過

他還是會跳回100M

但是同一條網路線插在別的插座就會顯示1G

但是資訊插座拔開來看完全看不懂

想請教該從何處下手??

謝謝^^

漆器

漆器
個人積分：5分
文章編號：39277674

5分

8樓

2012-10-21 22:56

拍張資訊插座來看看?

應該是插座沒有壓接好吧

或是線亂接

millais

millais
個人積分：1600分
文章編號：39279122

1600分

9樓

2012-10-22 0:02

你找一條良好的網路線直接接
就知道了原來的線有沒有問題 (除非距離很遠不好拉)

不然電腦搬過去交換位置看有沒有被降
搬電腦很重

不然要靠儀器來測不過要花錢買也很貴

fedora

fedora
個人積分：12896分
文章編號：39279359

12896分

10樓

2012-10-22 0:14

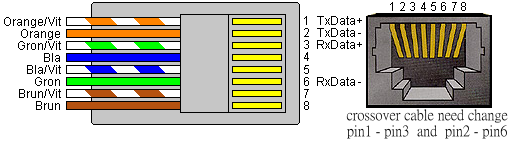

RJ-45 網線的標準壓制法（顏色排列）：

100M 只需其中 4蕊

一條網路線當兩條用（只限 100M）

1G bps 印象中 8蕊全部要用到

可能原因：

1.可能暗管中的網線，在拉的時候有去損傷到，斷了幾蕊，導致網卡和 switch 判斷無法達到 1Gb，所以自動協調降速 100M。

2.可能資訊插座，當初在壓制的時候，沒有壓好。

如何檢測？

買個簡易的「網路線測試器」

如圖，大概就長那樣子，價錢300元以下

它一套分兩邊，一端「發信器」，一端「接收器」
各插在網線的兩邊，或者資訊插座和源頭的兩邊

發信器，會依序從燈號 1~8 發出信號（乙太網路線的 8蕊）
接收器，如果有接收到信號，則相應的燈號會亮

正常的情況，接收器會燈號 1~8 依序閃爍

如果跳過一個燈號沒閃，那就是網線有其中一蕊斷了

如果燈號亂閃，沒有依序，那麼是壓制時沒有按照標準顏色排列，或者跳線過的網線。

**************************************

WIFI 的水平信號可以傳比較遠，隔樓層因為樓板鋼筋比較多的關係，信號會大幅衰減。

非承重牆通常配筋比較少，而樓板或梁，鋼筋配量會比較多。

通常隔一層樓，信後就只剩 1格了，很難連線。隔兩層樓幾乎沒信號了。

就算 AP 買超大功率的，問題是無線電是"雙向"的，電腦、手機、平板的 WIFI 沒有那麼大的功率，只能接收，傳不回去，網路一樣沒法通。

也許有用的解決方法：

買「指向式」的 AP（功率大的，可穿透樓層），1樓一台，3樓一台，兩台天線其中一根方向互相照準、對傳，3樓靠 3樓那台 AP 上網。

其它方法：

1.用電力網路器，但 1F 和 3F 需同一個電錶才有作用。

2.遷一條網線到3F，3F 再接 AP。

題外話：

指向式天線，可以買現成的，也可以自己 DIY （省錢）。

網路上流傳一種鋁罐的 DIY 法：

據說是有效的，可以提昇 30% 以上信號強度。

也有人說可以厚紙板+鋁箔，達到同樣效果。

還有人買五金行的鍋蓋還金屬碟碗，拋物線碟型那種的，背面用個金屬門鎖固定住，聽說效果更好。

都是聽說，實際沒試過
