關於無線路由器天線數的問題

jswang0530
個人積分：41分
文章編號：38579026

41分

樓主

2012-09-19 0:27

小弟最近家裡才裝無線路由器(為了讓手機在家能WiFi上網)
剛開始買的是評價滿好的TP-LINK品牌，型號是740N(一支天線)，
放在客廳感覺訊號不是很好(隔兩面牆的房間只有兩隔訊號...
於是再買台兩支天線的841N！
結果......訊號完全一樣兩格

範圍好像也並沒有比較大...
想請問各位這正常嗎？
兩根天線穿透力跟範圍不會比較好？
還是兩根天線只是一支專門收、一支專門傳送，
支援的速度比較快而已？

2012-09-19 0:27 發佈

文章關鍵字無線路問題天線

w09537

w09537
個人積分：2分
文章編號：38584897

2分

2樓

2012-09-19 10:51

我也想知道耶!!
不知有哪位神人可以幫忙回答一下.

skytian

skytian
個人積分：39分
文章編號：38585003

39分

3樓

2012-09-19 10:56

jswang0530 wrote :小弟最近家裡才裝無線路由器(為了讓手機在家能WiFi上網)
剛開始買的是評價滿好的TP-LINK品牌，型號是740N(一支天線)，
放在客廳感覺訊號不是很好(隔兩面牆的房間只有兩隔訊號...
於是再買台兩支天線的841N！
結果......訊號完全一樣兩格
範圍好像也並沒有比較大...
想請問各位這正常嗎？
兩根天線穿透力跟範圍不會比較好？
還是兩根天線只是一支專門收、一支專門傳送，
支援的速度比較快而已？...(恕刪)

拿740當中繼比較實際

隨風浮雲

隨風浮雲
個人積分：4946分
文章編號：38585629

4946分

4樓

2012-09-19 11:19

jswang0530 wrote:
還是兩根天線只是一支專門收、一支專門傳送

天線問題，請先確認是多少T多少R，有的是1T1R，有的是2T2R，
如果是N規格，1T1R 就是150M / 150M，2T/2R 就是 300M /300M

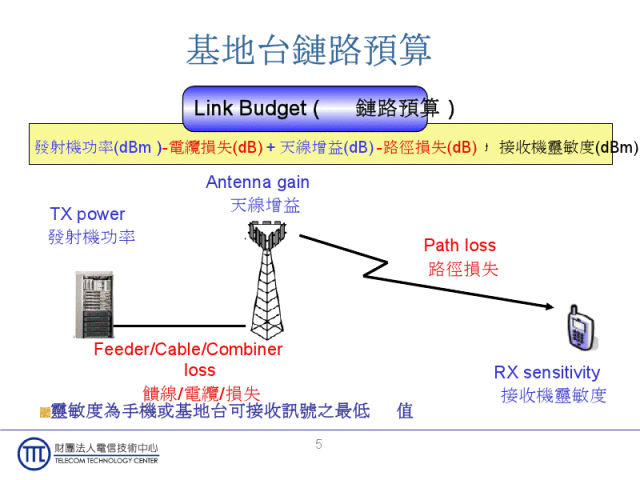

無線AP輸出的射頻信號，通過饋線（電纜）輸送到天線，由天線以電磁波形式輻射出去。電磁波到達接收地點後，由天線接收下來（僅僅接收很小很小一部分功率），並通過饋線送到無線AP。

因此在無線網路的工程中，計算發射裝置的發射功率與天線的輻射能力非常重要。

Tx是發射（Transmits）的簡稱。無線電波的發射功率是指在給定頻段範圍內的能量，通常有兩種衡量或測量標準：

1、功率（W）：相對1瓦（Watts）的線性水準。例如,WiFi無線網卡的發射功率通常為0.036W ，或者說36mW。

2、增益（dBm）：相對1毫瓦（milliwatt）的比例水準。例如,WiFi無線網卡的發射增益為15.56dBm。
功率單位mW和dBm的換算：
dBm = 10 x log [功率mW]
mW = 10^[增益dBm / 10 dBm]

在無線系統中，天線被用來把電流波轉換成電磁波，在轉換過程中還可以對發射和接收的信號進行「放大」，這種能量放大的度量成為「增益（Gain）」。天線增益的度量單位為「 dBi 」。由於無線系統中的電磁波能量是由發射設備的發射能量和天線的放大疊加作用產生，因此度量發射能量最好同一度量－增益（dB），例如，發射設備的功率為100mW ，或20dBm；天線的增益為10dBi ，則:

發射總能量＝發射功率（ dBm ）＋天線增益（ dBi ）
＝ 20dBm ＋ 10dBi ＝ 30dBm
或者: ＝ 1000mW ＝ 1W
在「小功率」系統中（例如無線局域網絡設備）每個dB都非常重要，特別要記住「 3 dB法則」。每增
加或降低3 dB ，意味著增加一倍或降低一半的功率：
-3 dB = 1/2功率
-6 dB = 1/4功率
+3 dB = 2x功率
+6 dB = 4x功率

所以你要增強接收/發收的功率，可以往增加功率、dBm和天線增益值三方著手，如果你的AP/網卡都無法變更這些值，那就無解了。

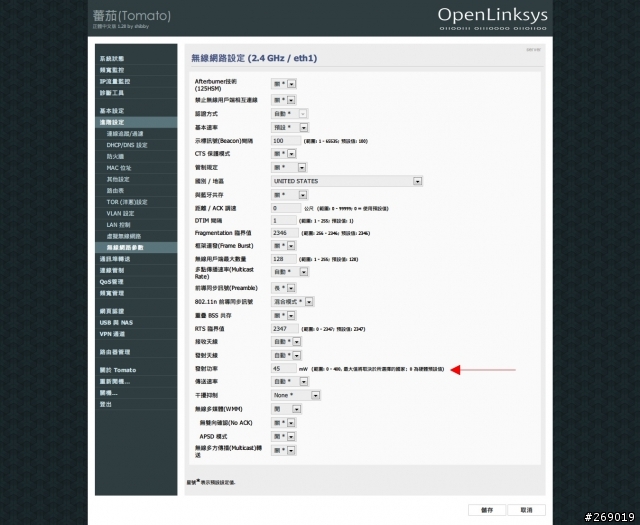

以TOMATO靭體來看，它就提供如下圖調整功率的設定值：

而你提到的tp-link 產品，從原廠型錄看來，原始天線都是 5dbi 產品，你可以自行更換為 8 dbi 或是 12 dbi 天線，都會有點幫助。

pqaf

pqaf
個人積分：113723分
文章編號：38585882

113723分

5樓

2012-09-19 11:29

http://www.mobile01.com/topicdetail.php?f=110&t=2603031&last=34069122
TP-Link的841N, 2T2R, 天線增益是5 dbi*2

以下是841N的NCC型式認證數字

802.11b 一般模式 22.9dBm
802.11g 一般模式 26.7dBm
802.11n@20MHZBW 26.9dBm
802.11n@40MHZBW 24.7dBm (輸出功率約有300mW)

市面上,大部份多小於100mW,有些號稱大功率或 HP高功率機種,輸出功率有400mW,甚至1000mW.
兩面牆,的確對訊號影響很大會衰減.兩格訊號,應當很正常,上網應也OK,速度可能仍在30Mbps以上吧.

841N版本很多,舊版的輸出功率很小,50mW不到. 若是新版的 841N的規格看來,有300mW和5dBi天線,勉強也算得上也是大功率的機種了,你可能再調調一天線的方向,或改一下"頻道" (ch1~11可選),也許訊號強度會再好些.. 若仍不滿意,你可能要考慮買1000mW(30dBm)的機種了.

====附錄===
NCC 認證資料查詢
點選[型式認證資料查詢]>>輸入 [廠商名稱]或[型號]
(要用 IE 才能檢視認證資料的PDF圖檔喔,我用firefox就不行)

只是我發現,有些廠商,提交給NCC存檔的資料,規格竟然和市面上廣告明顯不符,這些放在NCC資料庫的錯誤資料,廠商怎都不去更新一下呢?

sqr0930

sqr0930
個人積分：150分
文章編號：38589076

150分

6樓

2012-09-19 13:35

隨風浮雲 wrote:
無線AP輸出的射頻信號，通過饋線（電纜）輸送到天線，由天線以電磁波形式輻射出去。電磁波到達接收地點後，由天線接收下來（僅僅接收很小很小一部分功率），並通過饋線送到無線AP。...(恕刪)

感謝前輩的資訊

這篇大概是讓小弟對天線與增益比較有概念的一篇

小弟幾個問題想請教
有時會看到人家說:機器不夠力換了高增益天線也推不動
所謂"推不動"是怎樣的情況?
發射功率與天線間該如何選擇與設定?

發射功率設定17mW 換了12dBi天線會推不動嗎?

感謝前輩指教!

Harvey, Hearty, Happy, Honey~

隨風浮雲

隨風浮雲
個人積分：4946分
文章編號：38590608

4946分

7樓

2012-09-19 14:37

空有大天線也只是把雜訊跟著放大而已。

SNR 沒提高到 RX 需要的水準，一樣效果很差。

ERIP(等效輻射功率dbm)=Pt(發射功率dbm) - Lc(纜線損失db) + Ga(天線增異dbi)

17 mW 算是很小的，除非你是用USB 無線網卡，那也沒有天線可以讓你更換。

一般來說，能夠更換無線網卡的AP或是無線網卡至少都有 30mW。

天線的功率以mW為基本單位。在無線網路，100mW就很大了，可以傳約1哩，一般是30~100mW。在戶外點對點的ap比較有可能超過100mW，如mesh network。而手機則是相對基地台的位置做調整，GSM900最大2W，GSM1800最大1W。

dB (decibels)

因為RF receiver可能收到像0.000000001的信號，這個值看不出其真正的意義，所以使用相對值dB來表達其具體意義，公式是10log(Pf/Pi)。例如天線可讓功率提升(gain)10倍，即Pf/Pi=10，表示是10log10=10dB。因此10dB的gain就是功率放大10倍。換句話說，3dB的gain表示放大1倍(Pf/Pi=2，log2約等於0.3)。相對的-3dB就表示衰減(loss)1倍，強度變為一半。

dBm

dBm則是以mW為基本單位，1mW定義為0dBm。公式一樣是10log(nmW/1mW)。例如10dBm表示10mW，即10倍功率，3dBm表示2mW，即2倍功率。比較好理解的方式是每增減3dBm，功率差1倍。因此9dBm表示增8倍，-13dBm表示減20倍。

dBi

dBm是信號的gain/loss。dBi則是給天線用的gain/loss。i是指isotropic，是相較於isotropic radiator (等向放射體)的量測。計算方式相同，例如，ap輸出100mW的功率的RF信號，纜線連接產生-3dB的loss，而其天線有6dBi的gain，最後是100mW的功率加上(-3+6)=3dB的gain，因此最後天線是用200mW輸出信號，這個信號就叫EIRP (Euquivalent Isotropically Radiated Power).

SNR信噪比
信噪比,即SNR（Signal to Noise Ratio）又稱為訊噪比，即放大器的輸出信號的電壓與同時輸出的噪聲電壓的比，常常用分貝數表示。設備的信噪比越高表明它產生的雜音越少。一般來說，信噪比越大，說明混在信號裡的噪聲越小，聲音回放的音質量越高，否則相反。

Lc(纜線損失db)

qqq2247495

qqq2247495
個人積分：140分
文章編號：38595257

140分

8樓

2012-09-19 17:43

去找一台穿牆王1W發射功率，我用都訊號滿滿的有穿樓層+隔間，還是訊號滿滿，基地台我還關在鐵櫃裡耶，穿透力不是蓋的阿，一般基地台關著在櫃子裡保證同地點收不到，因為發射功率太爛拉

jswang0530

jswang0530
個人積分：41分
文章編號：38597943

41分

樓主

2012-09-19 20:16

01的朋友真是太專業了！

所以其實我的無線路由這樣的表現算"正常範圍"......
那我就放心了

另外，我有試過橋接，但是可能設定上有錯誤，一直弄不好...
最後只好放棄......
如果有朋友願意，請在小弟另一篇樓幫忙提供如何設定橋接的訊息！
非常感謝~~~http://www.mobile01.com/topicdetail.php?f=110&t=2951605

pqaf

pqaf
個人積分：113723分
文章編號：38599055

113723分

10樓

2012-09-19 21:13

sqr0930 wrote:
.發射功率設定17mW 換了12dBi天線會推不動嗎?..(恕刪)

看別樓你的發文,你似乎對AP的電磁波很敏感,會頭痛...所以,刻意只將Asus RT-N16功率輸出調到只剩下小小的 17mW,可是如此一來,手機/NB的接收訊號又不好,所以,你才思索是否要用大天線來補強....那你不就又把電磁波增益放大嗎?

我有用電場測量儀量過我自己的AP電場密度.
1. 緊貼AP天線時,電場密度~800mW/米平方
2. 離AP 1公尺, 電場密度~ 8mW/米平方...只有約百分之一
3. 離AP 2公尺, 電場密度~ 1.x mW/米平方...只有約 500分之一

你的RT-N16輸出功率只有約90mW..需刻意調到17mW,約五分之一後,你才比較不會頭痛...你何不考慮把AP功率調回出廠值 90mW,但不要將AP放在你座位的旁邊...讓AP離你座位,2公尺以上...這樣電場密度算起來 5 x 1/500 = 1/ 100.. 比起你將AP輸出功率調小 1/5 後,你身體感受到的電場密度更微弱許多 ,但周邊的手機/NB的接收訊號卻能明顯改善.
