[請教]裝設 MOD 後, AP 無法運作!

Vencent

Vencent
個人積分：16分
文章編號：38437096

16分

樓主

2012-09-13 0:31

因為最近 MOD 要加入 Discovery HD, 所以想把第四台停掉, 申請加裝兩台 MOD.

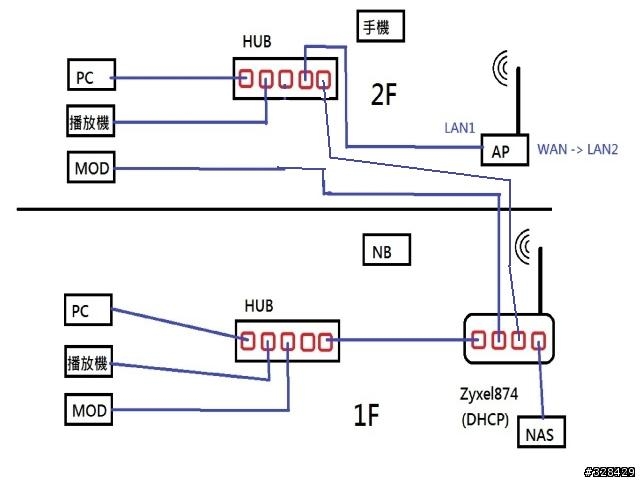

家庭網路結構如下圖:
[請教]裝設 MOD 後, AP 無法運作!

在加入 MOD 前, 一切運作良好, Zyxel 874 負責 DHCP, AP 是 TP-Link WR841, DHCP 關掉, 從874 接到 HUB, 再從 HUB 接到 wr841, 網路上所有的多媒體播出機, PC, NB, PDA phone 都在同一區網, 可以抓到 NAS, printer.PC 與NB 有共用的資料夾也都彼此都可以抓得到.

可是加入 MOD 後, WR841 如果開啟, MOD 播放 HD 頻道就是一堆雜訊, 要把 wr841電源關掉就可正常觀看, 可是重開機後的 wr841 完全失去 AP 的功能!

爬過一些相關文章, 試過把 wr841 的 wan 和 lan2 連接, 還是無效.

請問有經驗的網友, 是否有什麼解決方案?

2012-09-13 0:31 發佈

文章關鍵字 AP MOD

隨風浮雲

隨風浮雲
個人積分：4952分
文章編號：38441115

4952分

2樓

2012-09-13 8:37

Vencent wrote:
因為最近 MOD 要...(恕刪)

一、二樓 HUB相連，二樓AP做DHCP連接小烏龜還要連接二樓HUB，一樓HUB連接小烏龜，收工驗收。

如果你只有一條線連接一、二樓，那就是像你圖中所畫的小烏龜連接 AP的LAN2，再LAN1接AP的WAN，LAN3 接二樓HUB，如果可以有二條線連一、二樓，就可以不要這樣做，直接小烏龜接AP的WAN ，AP LAN1 接二樓HUB，也必較沒有問題。

Vencent

Vencent
個人積分：16分
文章編號：38469604

16分

樓主

2012-09-14 9:46

隨風浮雲 wrote:
如果你只有一條線連接一、二樓，那就是像你圖中所畫的小烏龜連接 AP的LAN2，再LAN1接AP的WAN，LAN3 接二樓HUB，...(恕刪)

從 874 接到一二樓的 Hub 都只有一條線, 所以我只能選擇上述的作法,可是我試過下列兩種方法都無效, 由其是第二種方案很奇怪,我將874的ip設定在 192.168.1.1, wr841 設定在 192.168.1.3,
可是重開機以後 wr841 的 ip 會自己跑回 192.168.1.1?

第一方案:

第二方案:

共通設定:
1. 874 DHCP off, ip : 192.168.1.1
2. wr841 DHCP on, ip: 192.168.1.3

隨風浮雲

隨風浮雲
個人積分：4952分
文章編號：38470096

4952分

4樓

2012-09-14 10:03

第二種方案是可行的，中華電信的小烏龜是不用設IP的。
至於你要當做閘道的AP IP可以設成 192.168.2.1，DHCP 就從192.168.2.10~200分配就可以了。
如果你沒事就要進去看小烏龜的運轉情形，那MASK 就設 255.255.0.0，要看小烏龜時就打 192.168.1.1，就可以連線了。

Vencent

Vencent
個人積分：16分
文章編號：38470286

16分

樓主

2012-09-14 10:10

隨風浮雲 wrote:
第二種方案是可行的，...(恕刪)

看到另一篇文章的問題和我的很類似:

請參考八樓

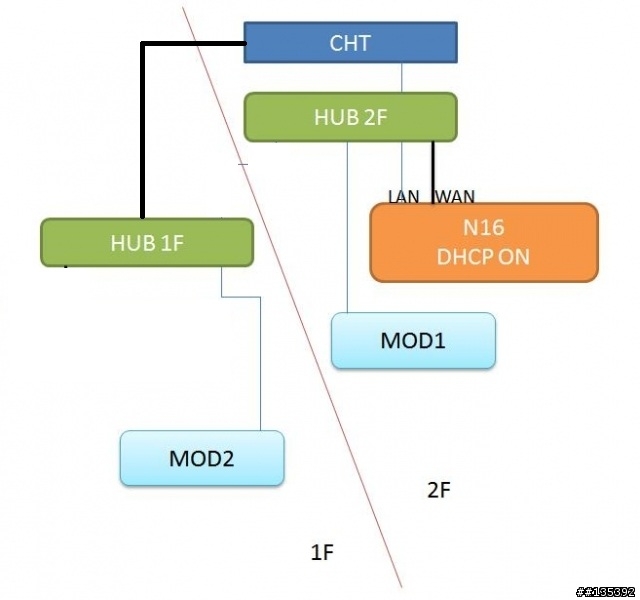

只不過我的結構如下圖 (不好意思, 借用一下圖片), 不明白為什麼會不可行?

另外, 如果我 AP 的 ip 設在 192.168.2.1, 那麼我網段會是在同一區網嗎?

隨風浮雲

隨風浮雲
個人積分：4952分
文章編號：38470717

4952分

6樓

2012-09-14 10:26

Vencent wrote:
看到另一篇文章的問題...(恕刪)

你是要問你第一方案為何不可行嗎?

如果是的話，第一方案的AP DHCP 無法分配給一樓!

隨風浮雲

隨風浮雲
個人積分：4952分
文章編號：38471468

4952分

7樓

2012-09-14 10:52

打個教學文吧!

中華電信的 MOD，是不用PPPOE 撥接的，而你家的電腦或是WIFI設備是要PPPOE撥接上網的。

如果你經由AP或是ROUTER撥接上網了，那接在AP或是ROUTER後面的MOD就無法連接上網。

所以MOD一定要想辦法有條線路，可以直達中華電信的小烏龜。

但是AP或是ROUTER也一定要接到中華電信的小烏龜來撥接上網，

所以我們要利用 HUB，讓AP或是ROUTER以及中華電信的小烏龜可以在同一時間下運作，這裏指的同一時間是指，在已PPPOE 撥接、DHCP發放、多台設備不撥接無線及有線上網。

AP或是ROUTER一定有個 WAN 孔及多個 LAN孔，但是中華電信的小烏龜一定要接到AP或是ROUTER的 WAN孔嗎?(請注意這裏用的是疑問句)

如果在沒有HUB的情況下，我要同時接 AP或是ROUTER及MOD，勢必無法達到已PPPOE 撥接、DHCP發放、多台設備不撥接無線及有線上網，因為前面已寫到中華電信的 MOD，是不用PPPOE 撥接的，只要你撥接後，那接在 AP或是ROUTER後面的MOD就無法使用了。

所以我們可以先把AP或是ROUTER當做 HUB使用，也就是所有的線路都不走AP或是ROUTER的 WAN孔，全部接到LAN孔上。

如此一來，所有線路一定是通的，可是那其它設備也要上網啊!我可不想每台設備都要撥接，為了應對此問題，那只好再找一條線插到 WAN 孔，而這條線你要從中華電信的小烏龜再拉一條，或是再從本機AP或是ROUTER的LAN孔拉一條回來插都是可以的，也許會有廣播風暴產生，但這是要承擔的風險。

在要安裝MOD的中華電信的小烏龜是不能開啟PPPOE硬撥及DHCP(除非你能隔離那些LAN孔是不連接PPPOE硬撥)，而且 192.168.1.1 這個 IP位置，你就是一定要給中華電信的小烏龜這個位置，以防止中華電信的小烏龜被重置。

Vencent

Vencent
個人積分：16分
文章編號：38475905

16分

樓主

2012-09-14 13:42

感謝詳細說明, 所以第二方案無法成功的原因是因為 874 負責 pppoe撥號? 是否只要將撥號與dhcp交給wr941負責就可以達成無線與mod共存? 在這個情況下, 874似乎是hub的角色?

---------------------
打錯了, 修正一下, 是 874 負責 pppoe, 不是 mod

隨風浮雲

隨風浮雲
個人積分：4952分
文章編號：38476790

4952分

9樓

2012-09-14 14:16

zyxel P874 就是中華電信的小烏龜!

它可以是集線器，也可以是AP/ROUTER，如果你要接MOD，那它就只能當集線器!

andykkkk

andykkkk
個人積分：0分
文章編號：38479426

0分

10樓

2012-09-14 15:55

回樓主

如你的主題為什麼裝了MOD之後無線ap的無線會壞掉

主要是因為中華電信的電視網路訊號是類似廣播封包的一種封包格式

所以跟MOD同一區網的設備都會收到電視的封包,而電視的封包速率大約是1XMbps

剛剛好會把無線的一個頻道給塞滿,導致無線網路當掉(無線的每個單一頻道頻寬約20Mbps)

而100Mbps的區網就不會受到影響而能正常運行

另外中華電信數據機本身的LAN port間有隔離電視封包的能力

但一般的ap LAN port是沒有這種功能,所以會出問題

所以依照你的狀況就是要達能AP不能跟MOD同一區網的狀態就可以正常了

所以如果可以再拉一條網路線的話照這樣接就OK了

對了..圖沒修掉 WAN 不用接LAN2
