澆熄 DIR-615 的熱情!! (土砲 DIY)

準備工具
1.壞掉的滑鼠或網路攝影機... USB介面周邊
保留USB 和後面的線 其他部分剪斷
2.剝線鉗(沒有的話可以用小剪刀 用來檢咖線的塑膠外皮)
3.一支螺絲起子(打開DIR要用到的)
4.適量的泡棉膠 固定風扇(因為我是平放 所以只有大概固定)
5.準備一個小風扇 12v 5v都沒關係
如果沒有 就學我
拔舊顯示卡的風扇
要注意尺寸!!

澆熄 DIR-615 的熱情!!  (土砲 DIY)

在把風扇暫時定位
在準備接上電源線
因為是接USB
把剛剛分屍的USB周邊找出來
先不管有幾條線 應該會有4條(USB2.0 1.0都是)
找出黑線(接地 電位0) 紅線(電位5伏)
在來就是黑接黑 紅接紅
我是直接把線轉一轉 直接插進風扇的小2PIN 插槽
在把USB線大概固定


接下來 可以試著送電 看會不會轉
如果會就代表成功一半瞜!!

澆熄 DIR-615 的熱情!!  (土砲 DIY)

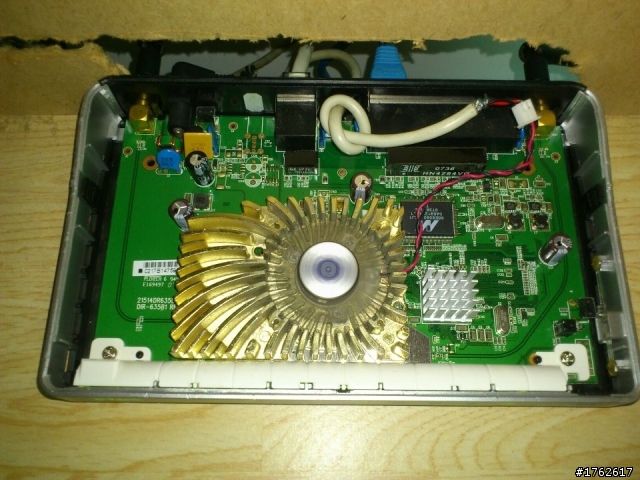

是不是剛剛好勒

澆熄 DIR-615 的熱情!!  (土砲 DIY)
蓋上蓋子的情形(我只有把蓋子放上去而已 沒有完全蓋死 所以還有縫隙)






PS:
記得要拆 要過保在拆悠~
詳細步驟在01都可以查的道
DIR 熱當 風扇
本來有想在做詳細一點
手機拍了2x張圖
卻都不見了

要再重複一遍又好懶
那張顯卡是微星的8400GS
AP為 DIR 615

USB是直接接在電腦上的



希望大家不要眼殘...
幾乎都文字
2012-08-04 23:18 發佈
spiriy317 wrote:
準備工具1.壞掉的滑...(恕刪)



DIR-615 400MHz CPU需要這麼大的風扇和散熱片?

RouterBoard RB1100AH 用1GHz PowerPC CPU單核心 只有散熱片,不用風扇.
