請教網路佈線的問題

dreamer123

dreamer123
個人積分：41分
文章編號：34504933

41分

樓主

2012-03-15 9:53

因應家中有線電視數位化的需求
因機上盒不能使用IP分享器
所以網路要重新佈線

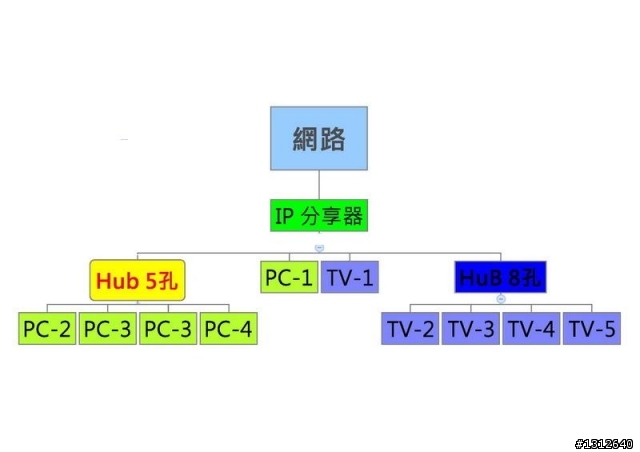

目前想佈線的方式如下

此種方式若PC1想與PC2-4連線
請問該怎麼做? 以及在佈線上需要怎麼修改呢?
謝謝!

註: IP分享器與HUB均用Giga的

2012-03-15 9:53 發佈

文章關鍵字網路佈線問題

jackual0612

jackual0612
個人積分：196分
文章編號：34505251

196分

2樓

2012-03-15 10:06

dreamer123 wrote:
因應家中有線電視數位...(恕刪)

麻煩把 hub 跟分享器位置對調再不然就是直接把分享器當成hub使用這樣就能通了

但機上盒不能接分享器這就很怪了!

史上最強的白痴

史上最強的白痴
個人積分：56分
文章編號：34506580

56分

3樓

2012-03-15 10:56

jackual0612 wrote:
麻煩把 hub 跟 ...(恕刪)

不是不能接路由器
但是路由器不能自動撥號
不然呆呆的機上盒會連不上去

史上最強的白痴

史上最強的白痴
個人積分：56分
文章編號：34506736

56分

4樓

2012-03-15 11:02

畫的不好看請見諒

dreamer123 wrote:
因應家中有線電視數位...(恕刪)

dreamer123

dreamer123
個人積分：41分
文章編號：34512501

41分

樓主

2012-03-15 15:24

史上最強的白痴 wrote:
畫的不好看請見諒...(恕刪)

不好意思,是我沒說清楚
機器要放在透天內的弱電箱(走暗管)
網路進來是在1F的弱電箱 TV1 與 PC1 也會在1F
而 2F 弱電箱就是要放IP分享器與8孔HuB
來減少1F上去2F的線,不然一次拉8條Cat6的線上去會很壯觀的

另外,因是FTTH,上網也不用撥號,線接了就能上

史上最強的白痴

史上最強的白痴
個人積分：56分
文章編號：34527467

56分

6樓

2012-03-16 10:19

那這樣吧

dreamer123 wrote:
因應家中有線電視數位...(恕刪)

史上最強的白痴

史上最強的白痴
個人積分：56分
文章編號：34527733

56分

7樓

2012-03-16 10:31

dreamer123 wrote:
不用撥號...(恕刪)

因為發現不用撥號
改這樣

hub、分享器隨便裝
要防火牆等功能就用分享器
不然就看哪個網速高
只是我不確定不撥號直接用hub能不能連區網

yuchad

yuchad
個人積分：56分
文章編號：34528616

56分

8樓

2012-03-16 11:08

dreamer123 wrote:
不好意思,是我沒說清...(恕刪)

我懶得畫圖了直接打字希望你看得懂。

FTTB 進來在一樓接8 PORT HUB 分給 TV1~5 ，
8 PORT HUB 接 IP 分享器
IP 分享器接 PC1
IP 分享器接上二樓的5PORT HUB
2樓的5 PORT HUB 接 PC2-5

前提我推想分享器有 1wan 4LAN

.........還是補圖好了.

.........想一想這樣好像還是要弄到5條上二樓，似乎也不太好。
如果你可以設定IP分享器
讓你那幾台電是直接透通出去

每一個設備都給他固定IP 的情況下
讓你的TV直接透過網路作透通因該是可以的，
這樣就可以只有兩條線路上二樓就好

當然在這樣的情形之下一條線路由分享器接到二樓
兩台HUB都放二樓也是可以的

amurow

amurow
個人積分：176分
文章編號：34531025

176分

9樓

2012-03-16 12:52

嗯...我懂了

建議你把網路下來的那台 HUB 換成 SWITCH 交換器

不然這一整個在碰撞網域裡會嚴重的影響效能

amurow

amurow
個人積分：176分
文章編號：34531115

176分

10樓

2012-03-16 12:56

另外就是如果 PC1可以的話把他納入IP分享器下面

不然就是要另外設定 IP分享器的 NAT
