自從很久之前惡搞的液晶面版+電器模組變成組裝電視後
就沒有再貼東西摟…這次來點搞笑的供各位大大娛樂..

今天的主角之一….E牌無線AP….為何是它??


因為偶然之間認識個同好..他跟我說它有WISP功能??

沒聽過的請問問孤狗大大~~我也不是很懂


大概就是可以用它連接別的無線訊號…不用在訊號來源機器上做設定
當初好像是主打連接延伸Wi-Fi用的
我勒??把它拿來研究研究…哪天這計畫惡搞完工後丟樓頂…
看看周邊附近有什訊號可以運用??

但是其實它的功用不是今天的重點…那重點勒??

就是下面的兄弟摟….我把兩者惡搞結為一體…

怎說勒??又要馬兒好又要馬兒不吃草!!
很多大大都知道…選了指向天線後...訊號強度可能大增
但是勒~相對接收角度範圍可能就有限了…

對我這喜歡交朋友的人…總不能老爬上爬下轉天線吧??
只好這樣惡搞了…
這兄弟是孤狗大大介紹給我認識的~~但是忘了記住它住哪了?

所以現在只剩下尺寸圖..沒辦法註明出處所以就不貼摟~~
哪位大大有興趣認識它或者知道他住哪的話..再通知我OK??感恩啦!!
沒錢搞金錢外交..也會失去DIY的樂趣…所以只好克難自己亂搞~~

順帶一提..我也曾經嘗試跟很厲害的雙菱形跟四菱形大師交手過…

但是沒傳說中的利害??大概是我DIY功力不夠…所以他不屑功力盡出吧??

因此只好改選排骨兄挑戰摟…目前覺得不錯用有猛!!

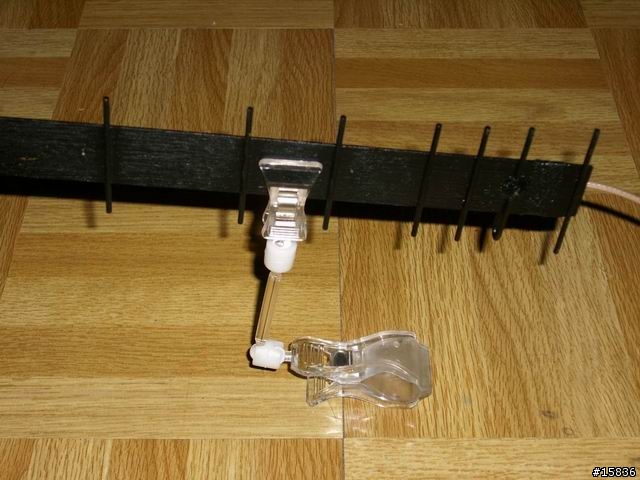

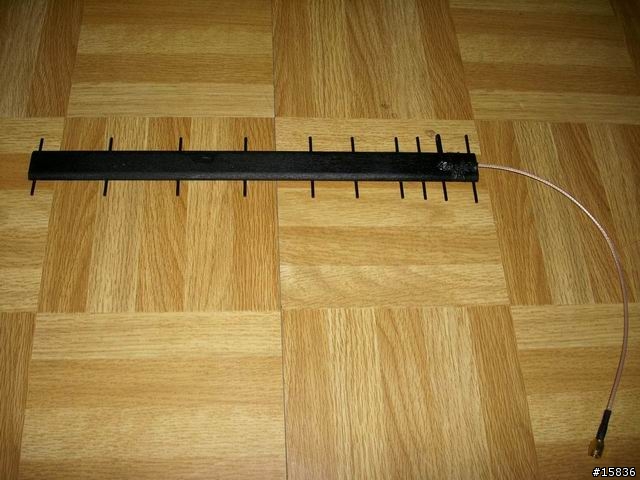

沒穿衣服的基本款~~可以用萬向夾子夾著手動旋轉對正訊號
好處是輕巧方便…缺點是壓到或摔到可能就爆了~~


穿上金蠶寶甲的進階款~~準備給電動馬達轉動…用來遠端操控改變方向

哈哈..這靈感來自從前無線電排骨天線轉向馬達
應該有無線電前輩對這玩意很熟悉吧…只是這算縮小陽春款
沒辦法看它現在方向對到哪..只能讓你不用爬上爬下轉天線
天線轉到哪??請您自己探頭看看吧…

因為不想另外接控制線…想利用一條網路線搞定訊號、電源跟控制
所以才搞這麼陽春…好野的大大可以考慮替代方案...



就是剛說的高檔無線電用天線轉向器..可知道現在天線角度跟方向
不然就是我有看到一種監視器用的控制台
高級點的可以控制上下左右轉動…這就蠻好用了..但是要另外接線控制
我惡搞的這種只能左右轉..上下角度無法調整~~
但是一條網路線就可以搞定全部功能…

目前還沒全部完工…先分享現在進度…有興趣的大大歡迎一起討論

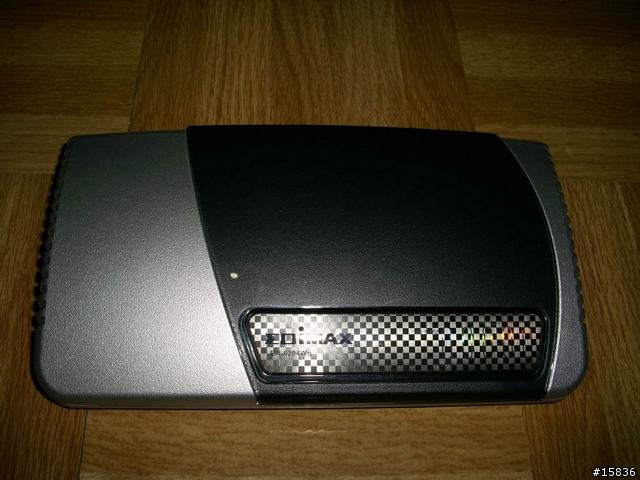

機器就一開始提到的E牌AP

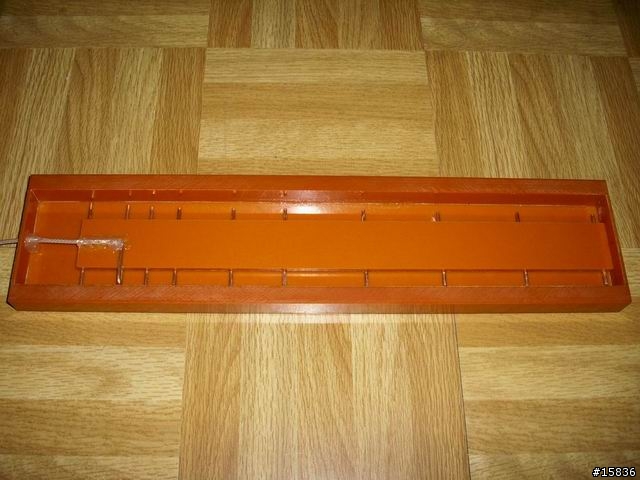

天線就上面提到的排骨兄進階款..現在把它封進電木盒中

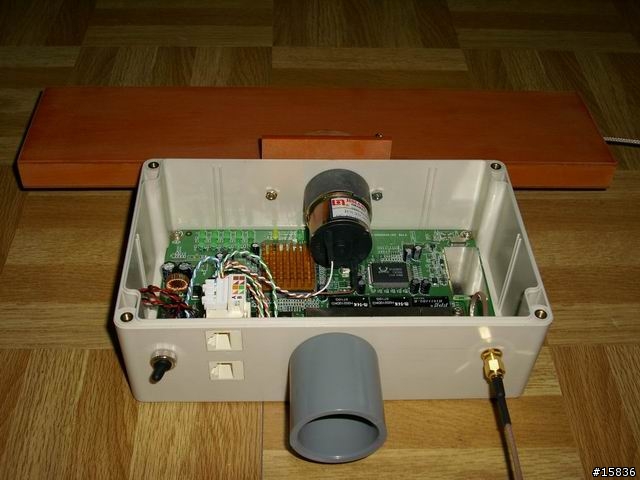

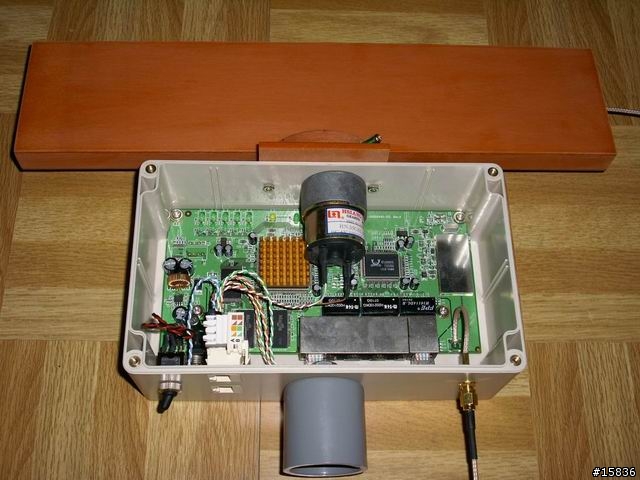

AP則是去殼放入白色零件盒內
天線座拉出鎖於盒子下方防止外置進水
接著把AP跟天線結合並鎖好天線的訊號線
網路插孔拉出 2 port...一孔用來連接控制盒供電AP與旋轉天線..另一孔單純網路延伸點
兩孔的用意是..假設外置樓頂..可以下拉兩條網路線供兩個延伸點使用
但僅一個點負責供電與控制天線
中間灰色接頭為水管套筒…之後可插管連接架設AP固定用
打算用水管彎頭組成腳架…隨時可以拆掉攜行
黑色塑膠帽是原來機器上的RESET開關改接出來
萬一當機時重置用免開殼…目前未外接燈號
怕增加進水的機會…要的話也不是問題啦
殼內中間圓柱體自然就是天線旋轉用減速馬達摟
正常6V每分鐘10轉…測試過可低到1.3V左右即可旋轉
轉速也相對變慢…即可較精密調整旋轉角度
以上本體部分先分享給各大大參考
供電部分…打算就跟類似現在有的POE供電模式
用網路線沒用的其中一對線從延伸端傳輸過去
控制部分…就用沒用剩的一對網路線傳輸過去做順逆轉控制
方向調整後接收訊號強度如何??只好靠不斷”重新整理”來看目前的強度摟
控制器跟腳架我還在摸…有空再處理…慢工出細活這是我的壞毛病...

另外就是AP散熱的問題..為了怕外置進水
所以外殼沒開散熱孔…尚未長時間開機…希望不會熱當...

各位大大有問題歡迎指教歐~~
