下圖是這次規劃的線路分佈，主要是以顏色區分，客廳採用紅、綠、紫等3色；和室、廚房採用藍色；
客房採用黃色；主臥採用橘色；電話採用白色，簡圖如下。
方框內的數值代表實測後所符合的規範，有部分線路可能因為管徑太小，水電施工網路線時，造成內部線路擁擠
無法通過 cat 6測試，只好降級採用cat 5e來測，數字部分是纜線測試儀的NEXT 值，可以供日後跳接線路參考。
如果房間需要電話線時，準備將電話線路接入這些符合cat 5e規範的jack，而區網內優先使用符合cat 6 jcak 接取。
其它如工具、實際完工圖、測試過程，等明、後兩天網路牽入新家後再一一補齊。
========== 6月8日 新增文 ====================

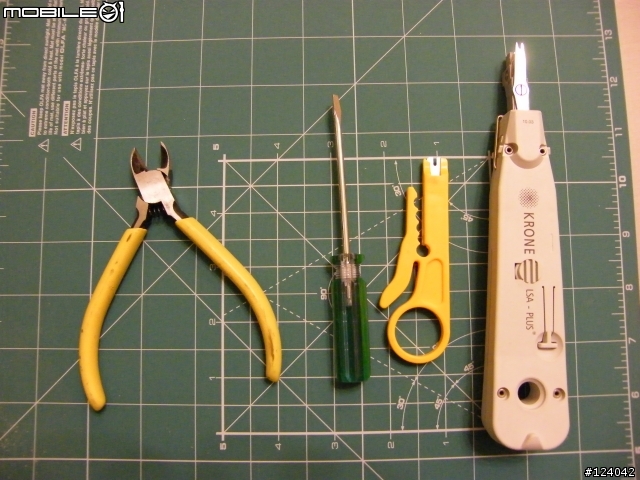

首先介紹佈線需要的相關工具，由左至右分別是尖嘴鉗、一字起子、剝線器、Krone 打線工具：

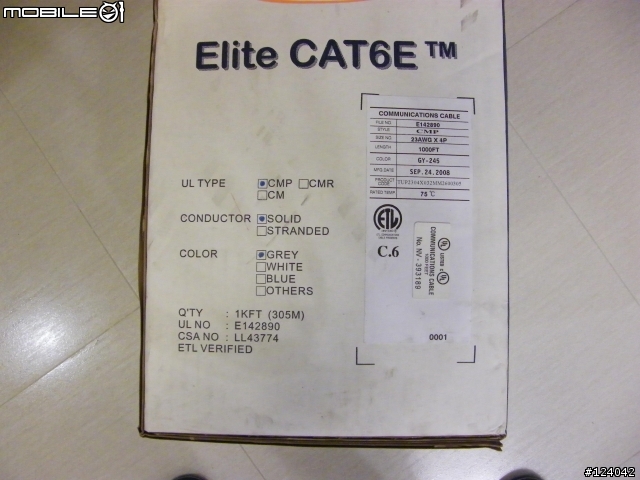

接著是佈線的線纜，個人選購 Elite CAT 6E CMP（阻然標準） SOLID（單芯線）GREY（灰色）600 Mhz
23 AWG（線徑）的纜線供水電師傅來佈線。
因為這是老舊房子，裡面的管徑多是3分管，要佈放3條網路線實屬高難度，所以由水電師傅來佈線，線纜如下圖：

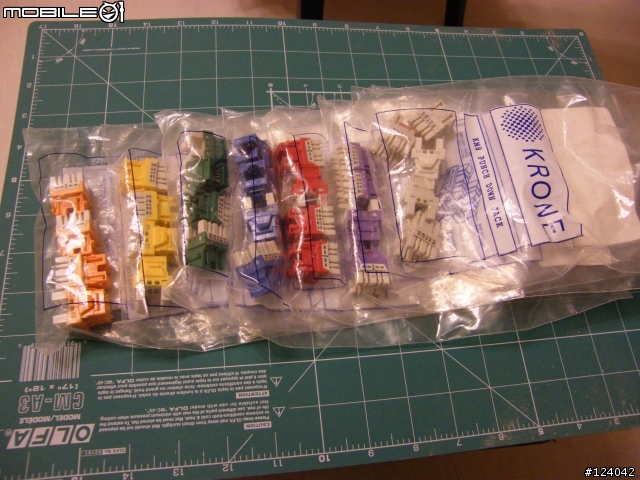

最後是線纜兩端的Jack，主要是以ADC Krone 的 CAT 6 Jack，並以紅、橙、黃、綠、藍、紫、白來區分房間各接點及電話線路，Jack 顏色如下圖：

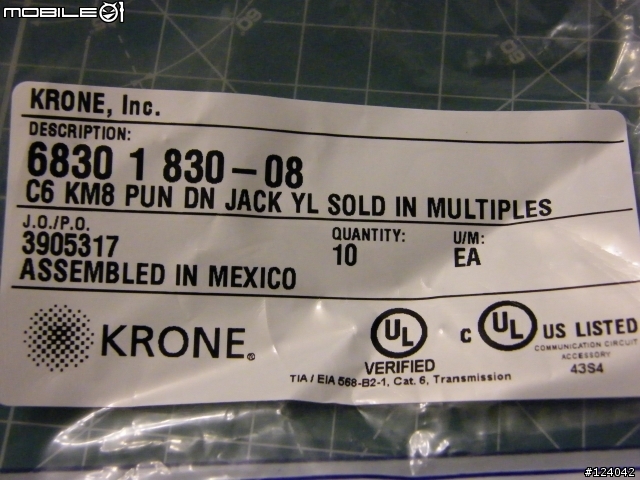

Jack 規格：

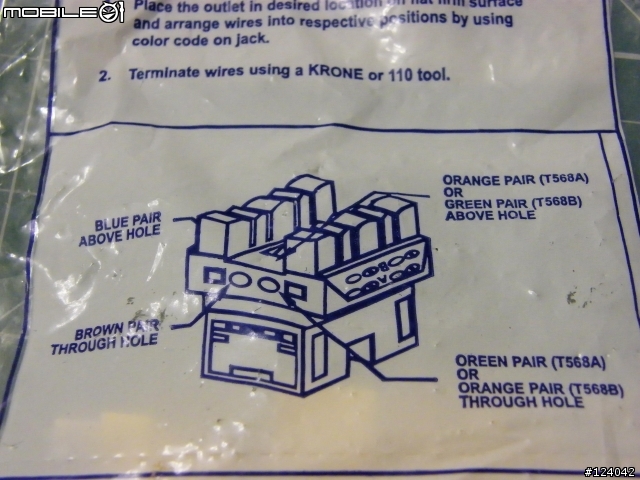

Jack 的打線方式如圖：

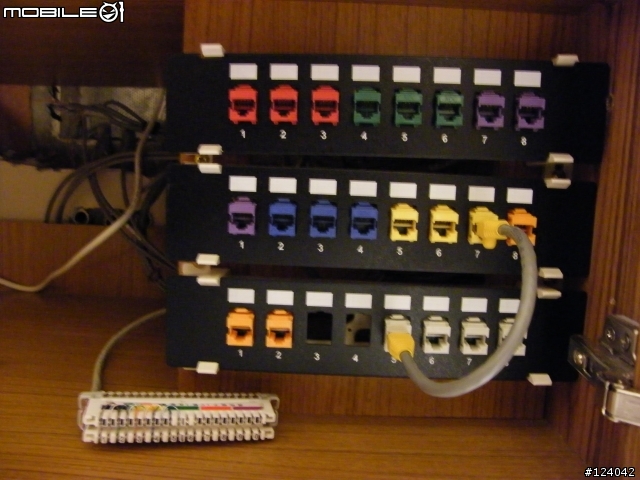

最後完成圖：

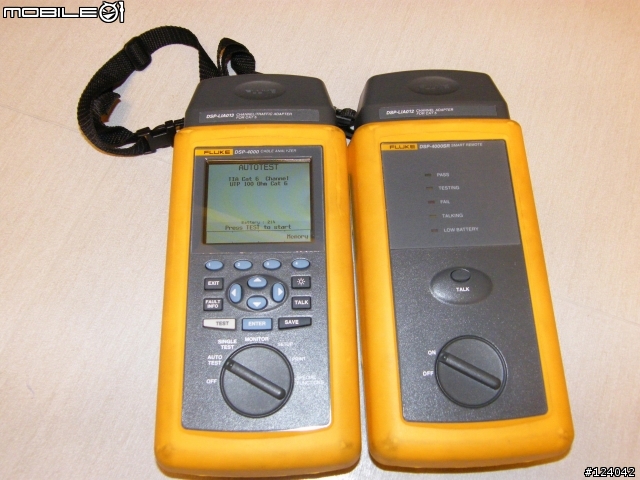

接著測試線纜特性設備：
測試結果，有些可以Pass Cat6，有些無法通過，只能降規格，改成cat 5e，至於為何無法Pass，不清楚，因為Jack都有新打過，還是無法通過，推測可能是３條網路線併在一起的關係，若有其它可能，歡迎提供意見供改進參考，感恩。

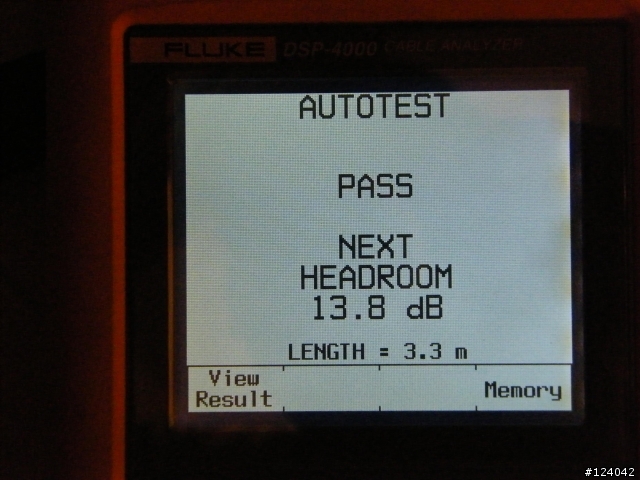

測試結果如圖，供參考：

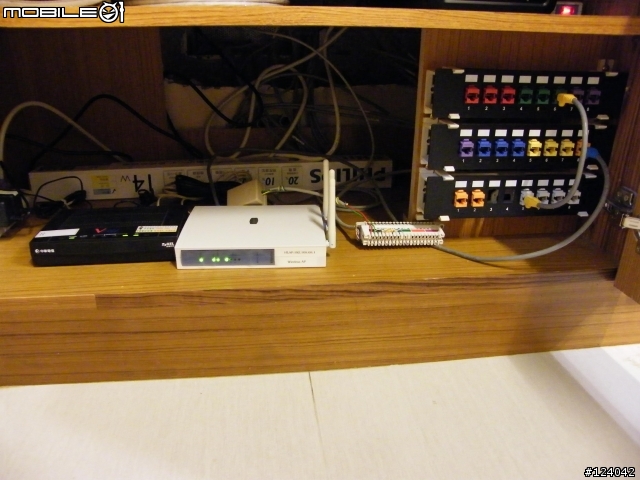

最後一張是今日網路完成之後的圖，含 VDSL、無線AP（暫用，日後再換）、主臥室佈線（橘色Jack）、無線電話佈線圖（右下角白色Jack部分）：
以上，完成家中Cat 6線纜佈放，供參考囉。
