[使用者測試]WBRT14T-G管理介面

昨天拿到SMC寄來的WBRT14T-G及WCBT-G, 本想也來個開箱照片
但被網友捷足先登了, 因此換個主題, 看看WBRT14T-G的管理介面
看看有哪些功能

管理介面的風格其實與之前的產品類似, 預設的IP亦為 http://192.168.2.1
預設密碼也一樣為smcadmin, 曾經使用過的user應該很熟悉
缺點是沒有中文...

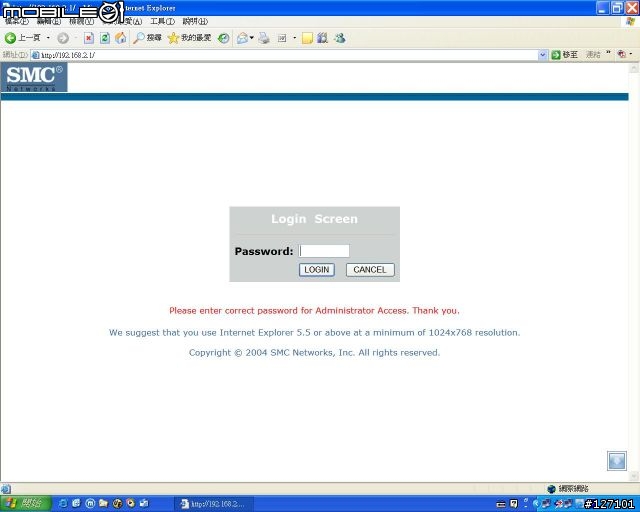

登入畫面

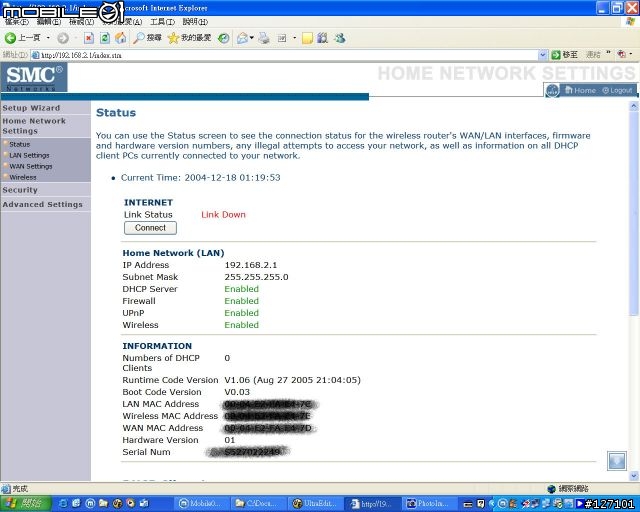

登入之後會帶到Network status的畫面, 這裡可以看到系統時間, WAN狀態, 區域網路設定, DHCP Client資訊及LOG等等資訊, 很容易看出來是否正常運作

左側選單主要分為四大項
1.設定精靈
2.網路設定
3.安全設定
4.進階設定

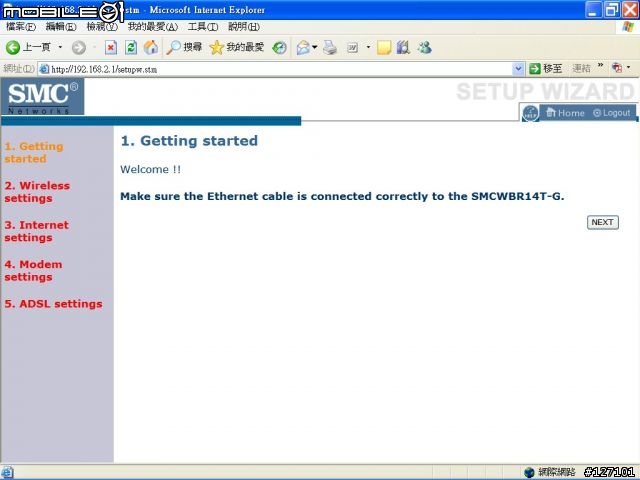

開始設定精靈Wizard

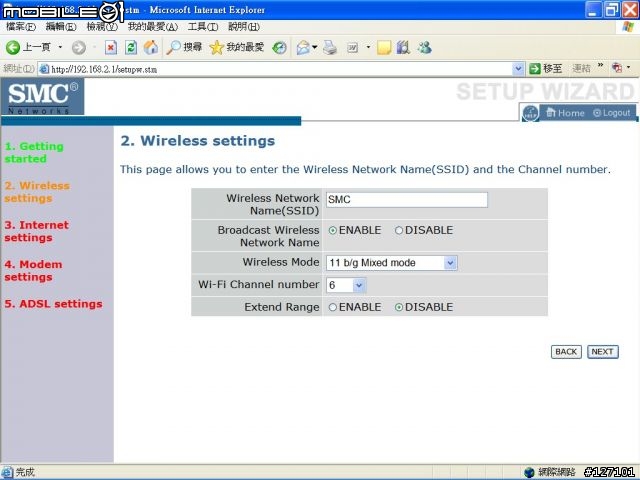

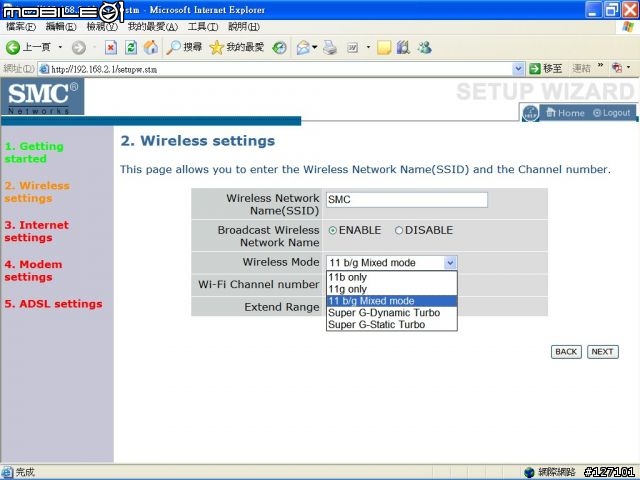

第二步:設定無線網路


這裡的無線網路除了一般的11b only, 11g only, 11b/g mix mode之外
還多了Super G-Dynamic Turbo及Super G-Static Turbo兩項
這應該是108Mbps的功能吧! 下階段來測試!

另外還發現有Extend Range設定, 也不知道運作原理及效果, 有空來試試!

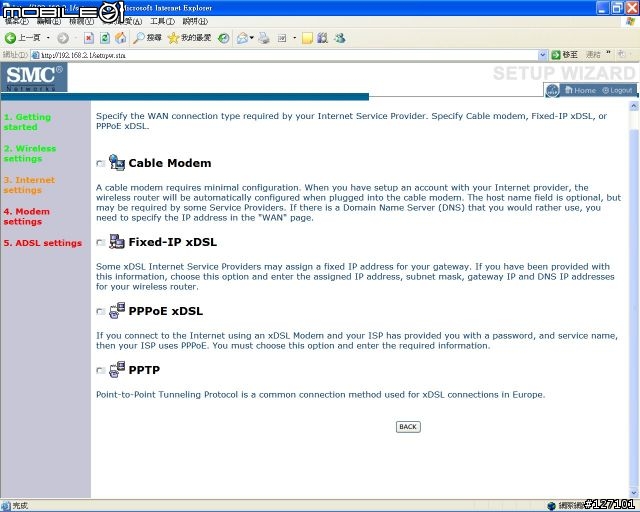

第三步:設定廣域網路
這裡可以有四種選擇
1. Cable modem
2. 固定IP的ADSL
3. PPPoE(撥接ADSL)
4. PPTP (看說明是只有歐洲才有)



Cable Modem設定

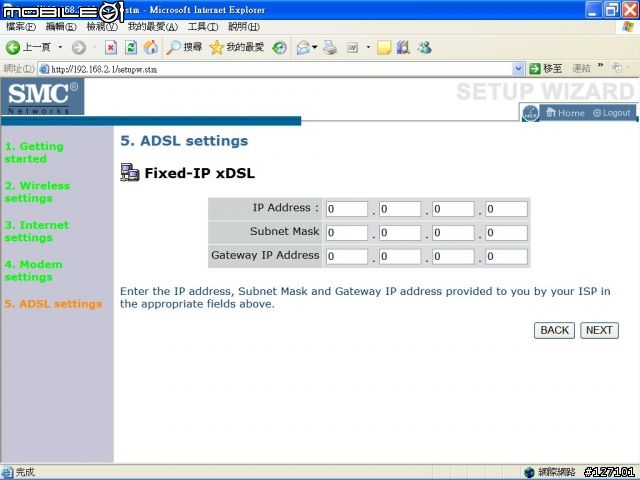

固定IP的ADSL設定

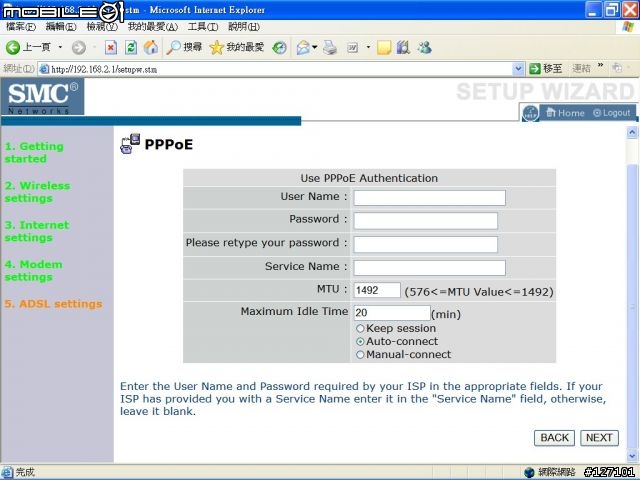

PPPoE(撥接ADSL)設定

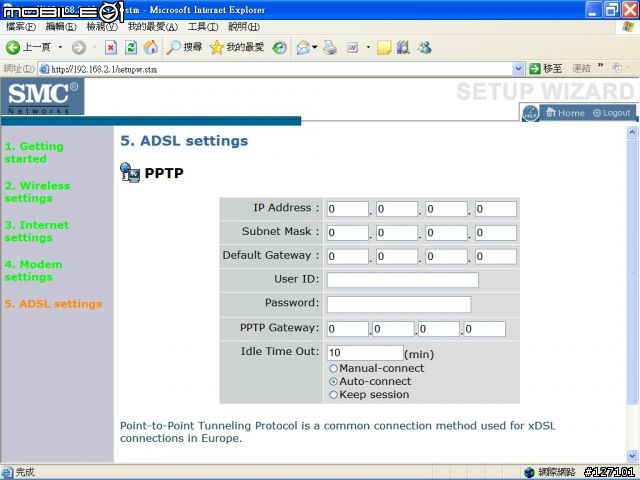

PPTP設定


完成設定之後就會存檔, 但是會斷線再重新回到登入畫面, 依照SMC傳統
這應該是正常的! 實際連入之後也確實存了起來!


再來是區域網路設定部份, 有IP, DHCP Server及發布IP範圍

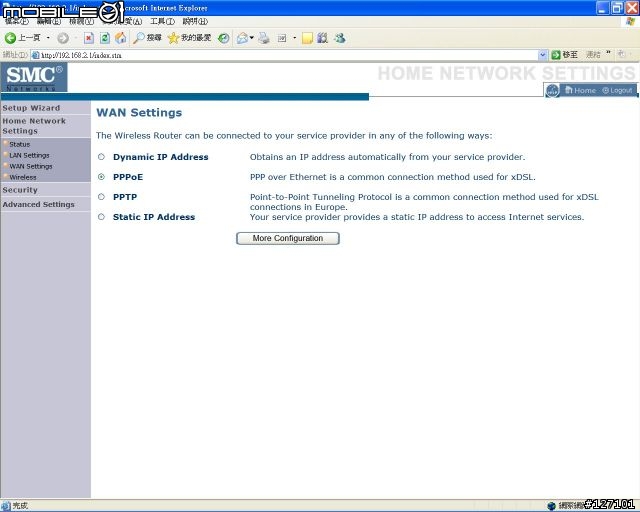

廣域網路設定, 與設定精靈一樣

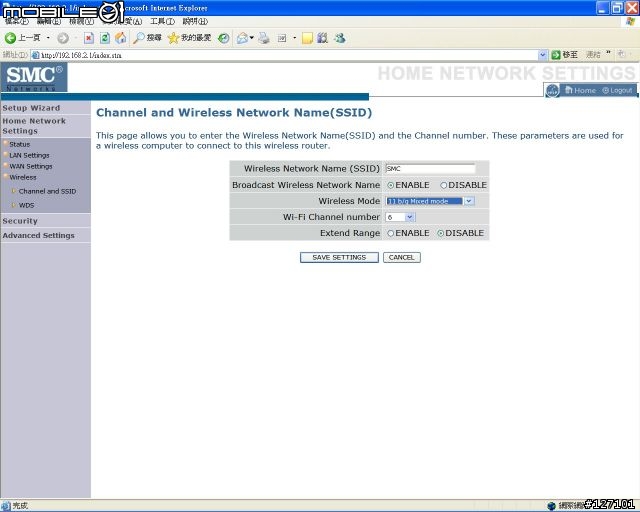

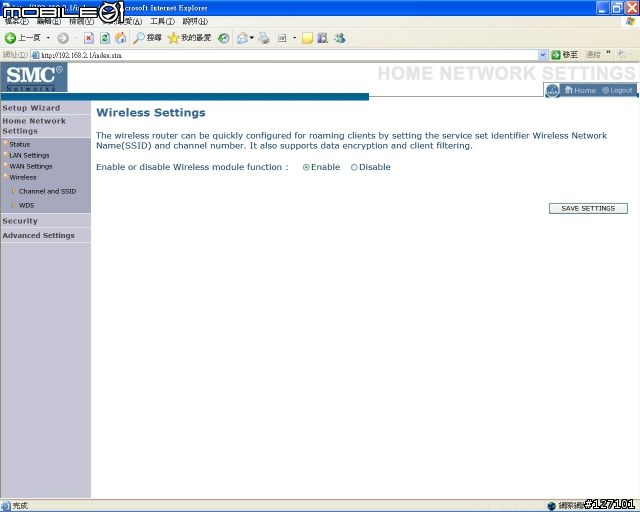

無線網路設定, 與設定精靈一樣

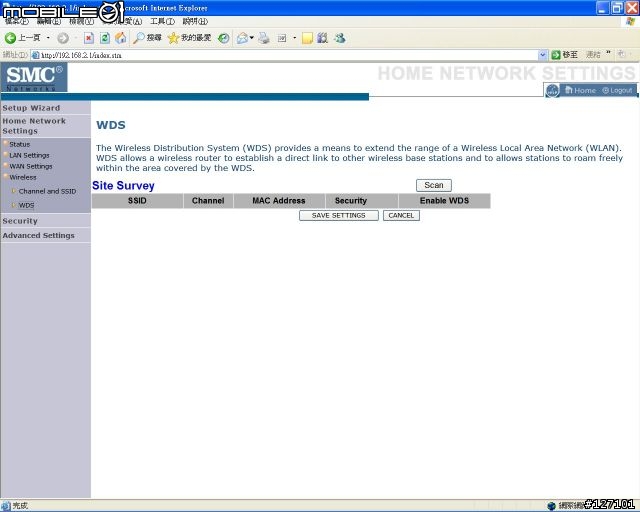

WDS設定


安全Security設定分為兩大部分: Firewall及Wireless

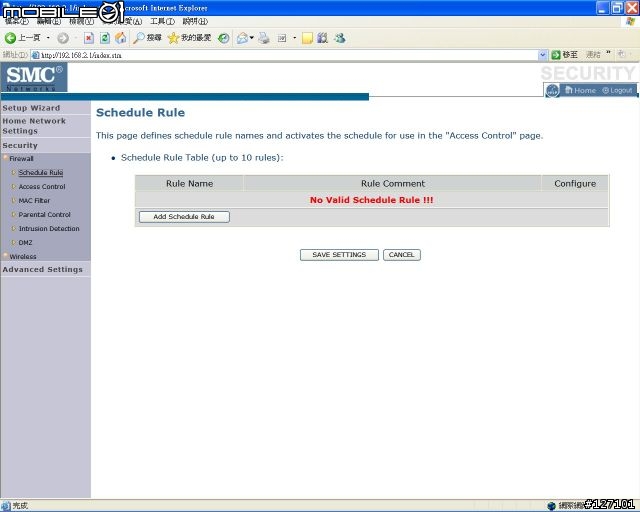

Firewall的第一項:時程控制, 可配合第二項的Access Control達到
限制某時段是否可以使用網路的目的

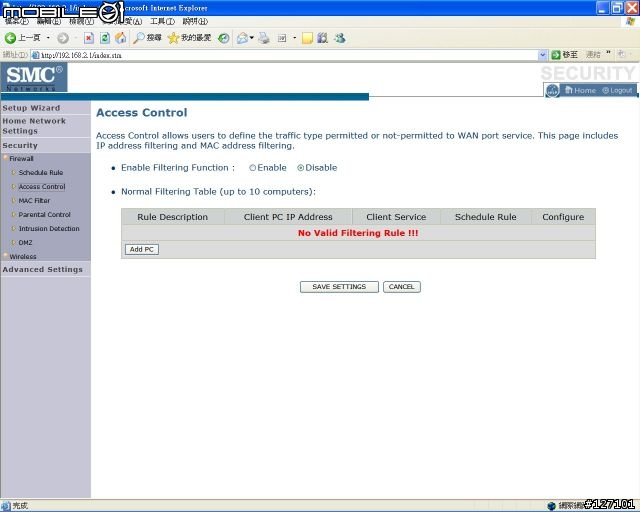

Access Control設定, 可以設定10台電腦

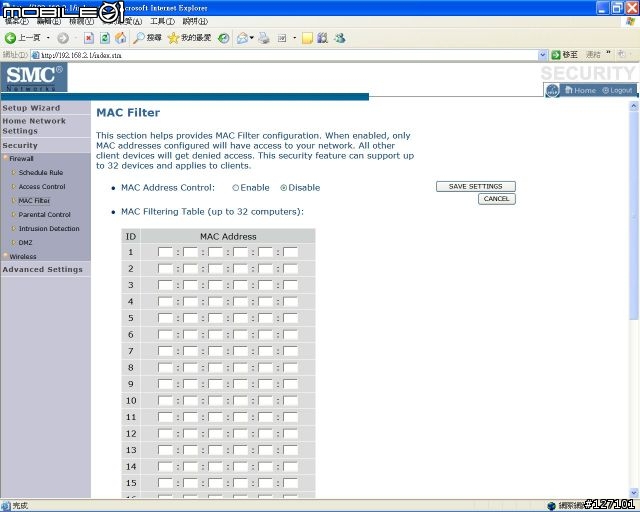

MAC Filter設定, 可設定32組MAC Address

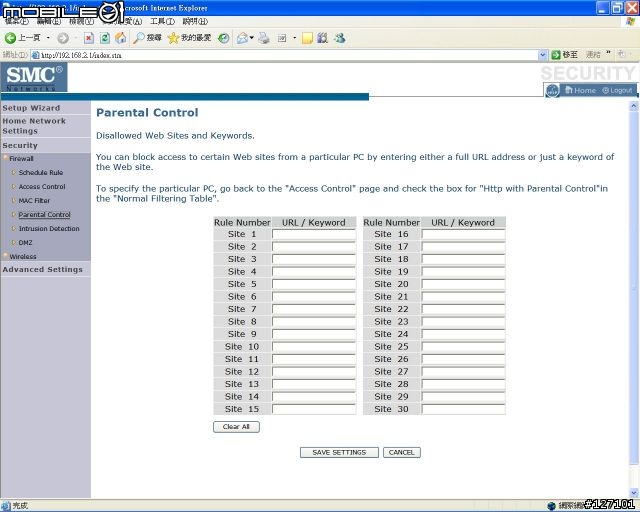

Parent Control : 這就有點新奇了! 可以設定URL及關鍵字30組, 避免小孩子連到不好的網站, 這個等有空也要來玩玩!

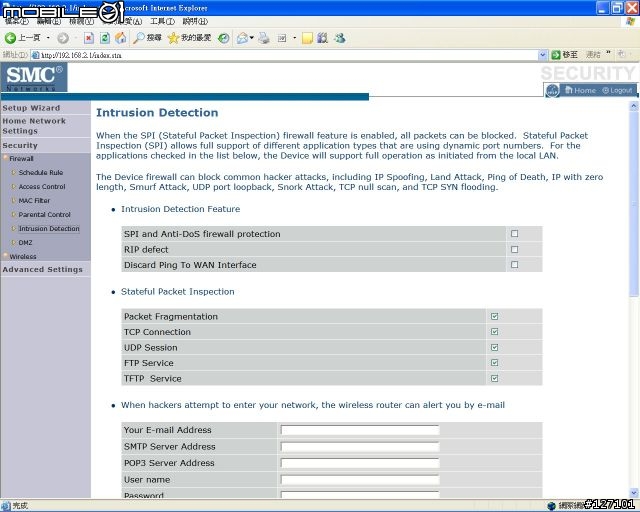

Intrusion Detection(這方面不知道有沒有7904相同的問題)

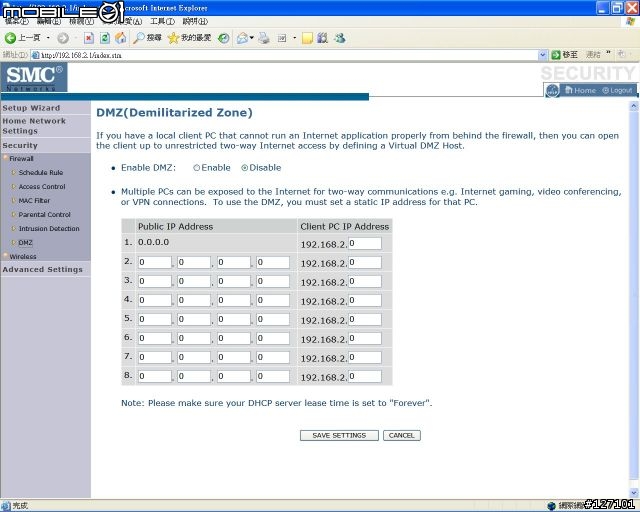

DMZ: 可設定8組對應


無線安全設定

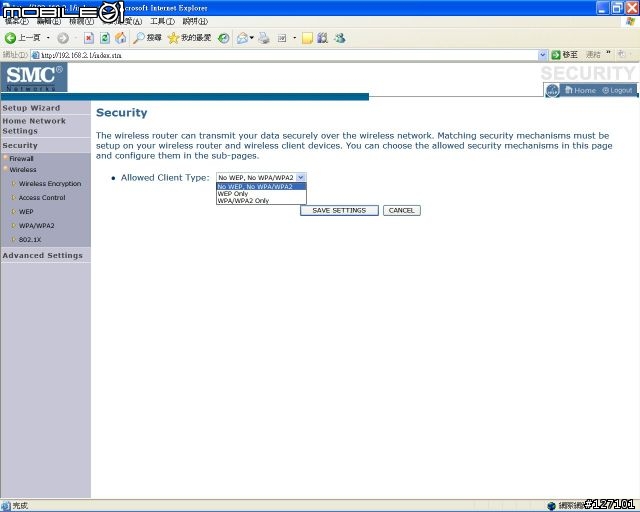

無線加密
1.沒有使用WEP或WPA/WPA2
2.WEP
3.WPA/WPA2

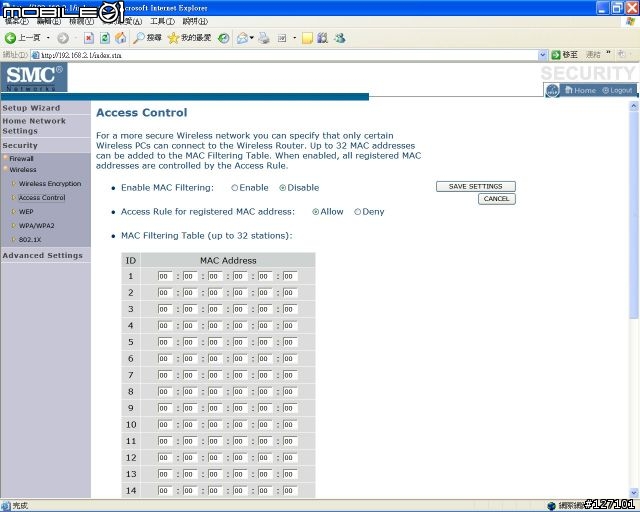

無線Access Control, 可設定32組MAC Address

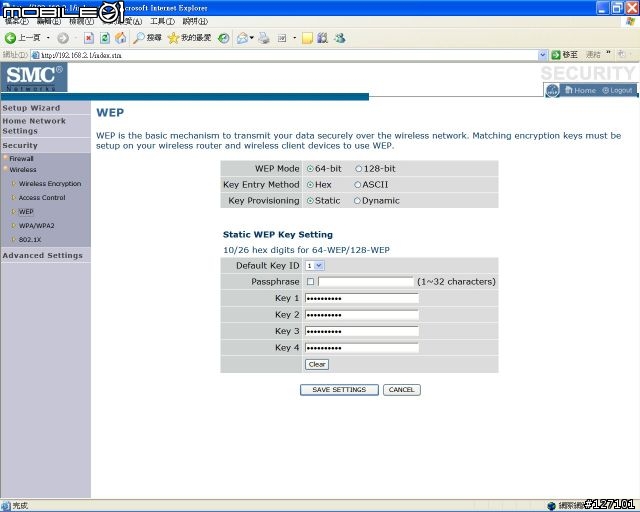

WEP

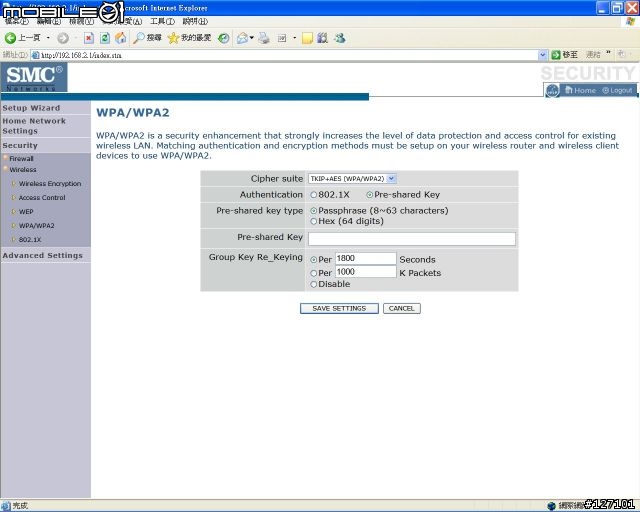

WPA/WPA2

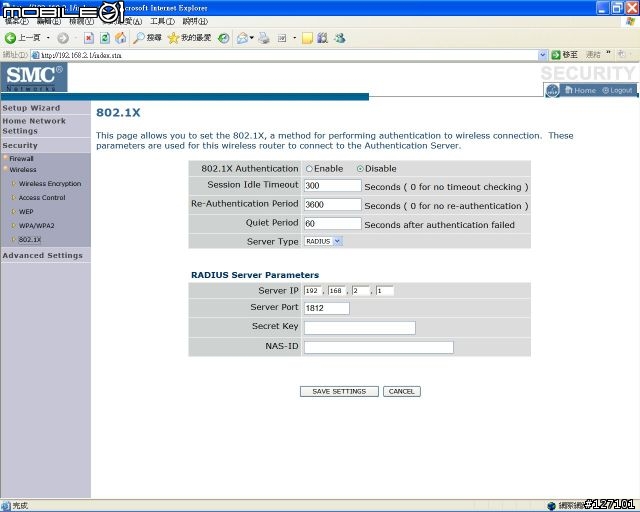

802.1x



進階設定部份

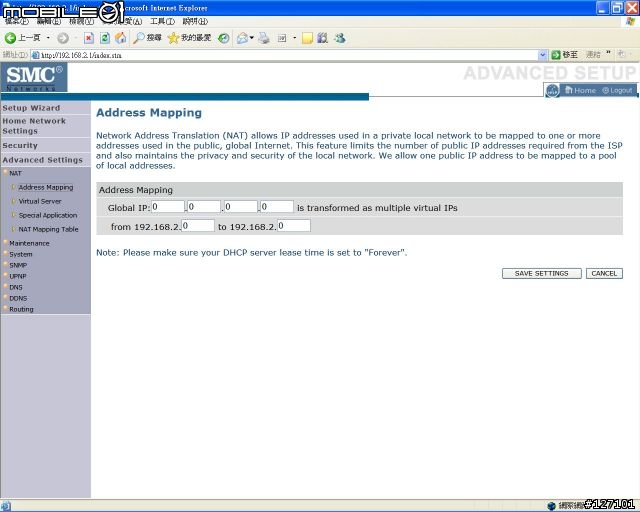

NAT Address Mapping

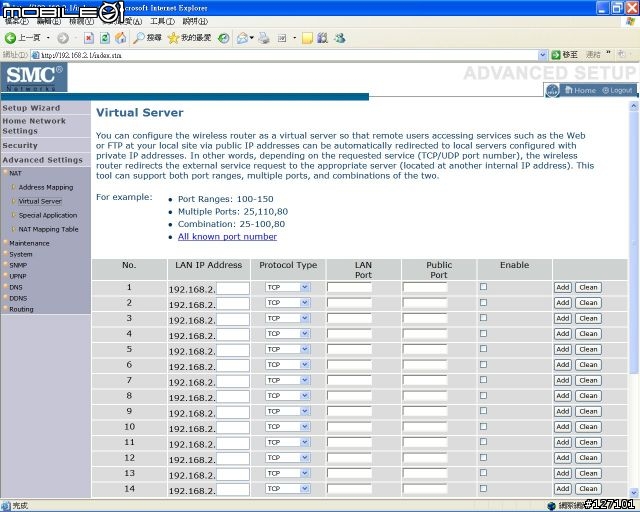

Virtual Server(可設定20組)

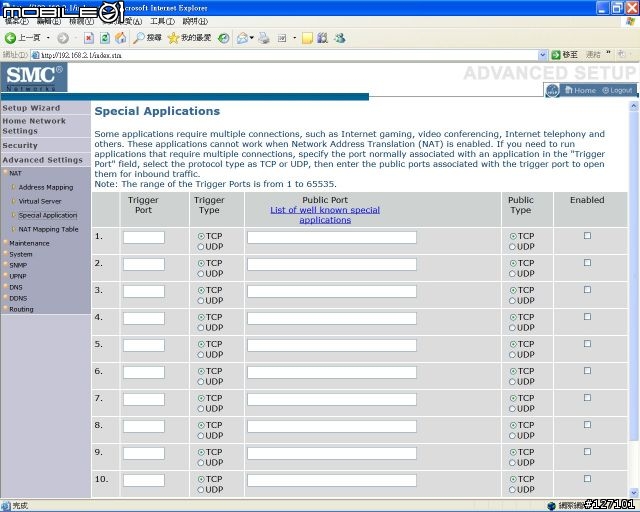

特殊程式對應(可設定10組)


其餘功能例如Firewirm upgrade, reset等都是蠻常見的功能...就讓我偷懶一下吧...

下階段就應該要來測試功能了!
