小弟自已試著用家裡舊的電腦安裝BRAZILFW
企圖架設一台有qos功能的ap
大部份的安裝都完成後
在連線的地方卡住了

因為第一次裝沒什麼經驗
也不知道那邊可能出問題了

上來問問有經驗的前輩
幫忙指點一二

狀況如下
用了一些圖片
比較容易了解

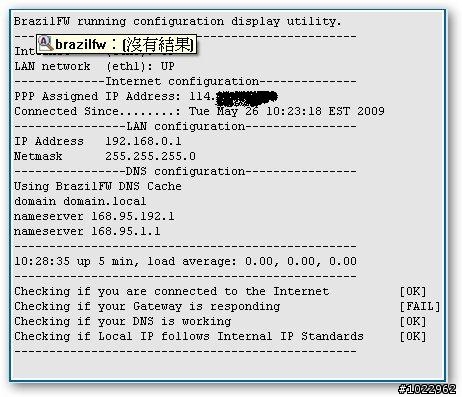

這張是用BRAZILFW內建的診斷得到的結果
可以看到在gateway的地方不通。
【BRAZILFW 問題求助】內有圖片說明

BRAZILFW的系統資訊頁面
對外(wan)是有連通的，BRAZILFW版本是2.31.10。
【BRAZILFW 問題求助】內有圖片說明

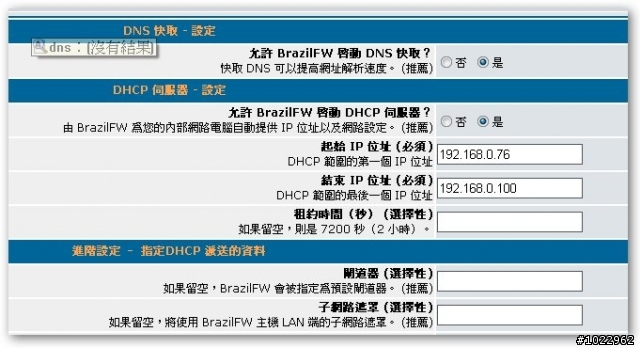

DNS快取有開，DHCP也有開。
【BRAZILFW 問題求助】內有圖片說明

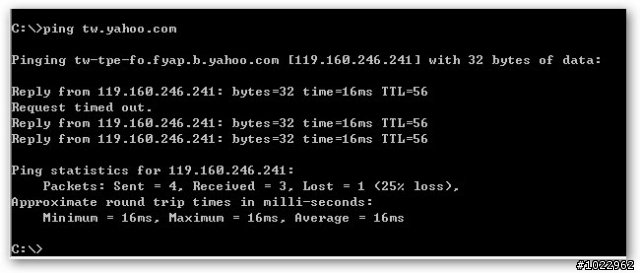

PING 「tw.yahoo.com」有通，但是封包有掉。
【BRAZILFW 問題求助】內有圖片說明

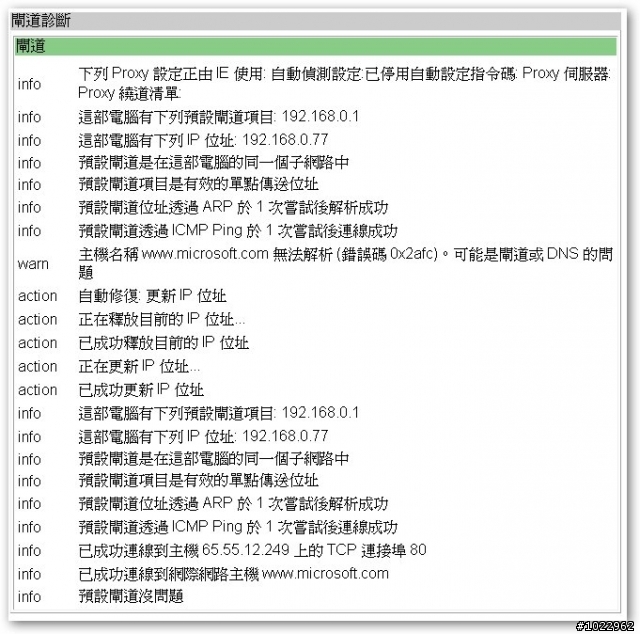

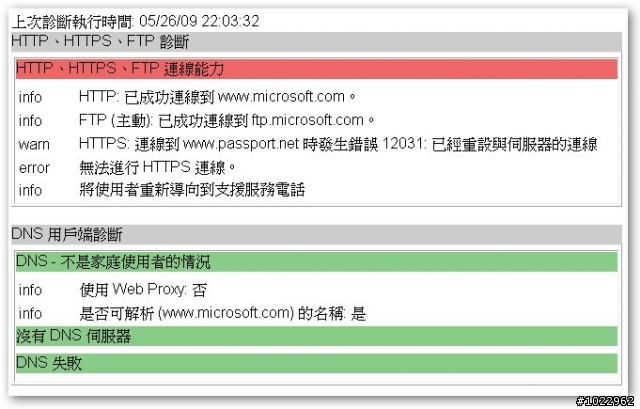

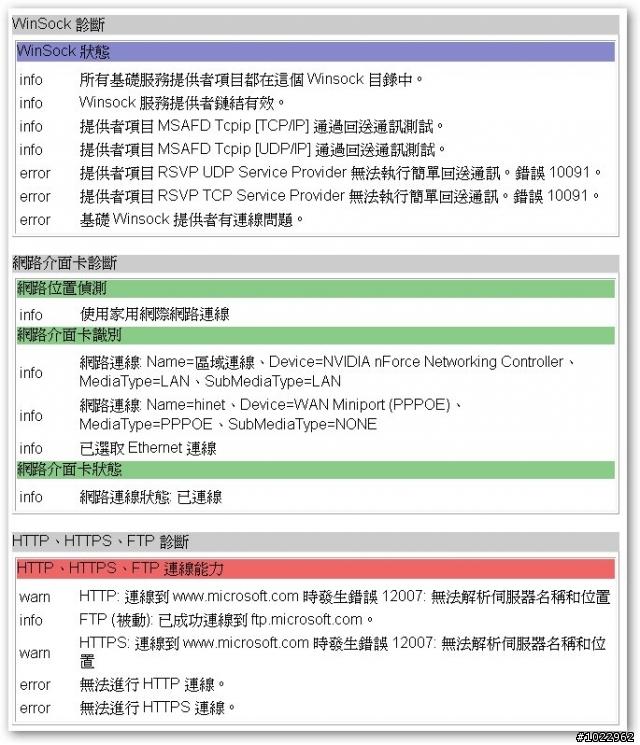

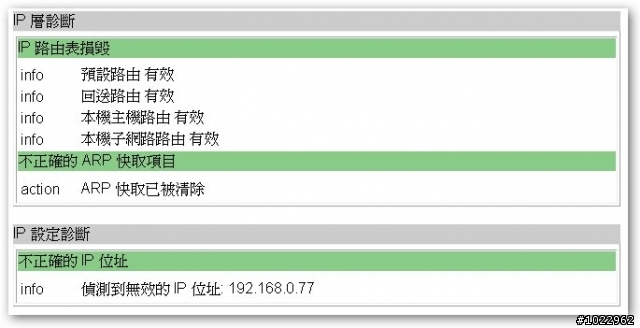

最後真的沒辦法了，只好試試看windows的連線診斷功能，
就是下面4張圖
【BRAZILFW 問題求助】內有圖片說明

windows診斷我不了解他的流程，看起來他一開始有連一次http成功
最後又有連一次http但是就失敗了，然後中間有連線到主機65.55.12.249
、連到www.microsoft.com成功。

描述的不好~因為我自己也搞的一頭霧水了

謝多見諒~

BRAZILFW的qos我沒有開，
防火牆也沒有開(我看到的是沒開

)

希望有前輩能幫忙解決~

謝謝

2009-05-26 22:37 發佈

文章關鍵字 brazilfw 問題圖片說明

navycic

navycic
個人積分：57分
文章編號：12207760

57分

2樓

2009-05-26 23:28

Sorry 您附的圖很詳細，但小弟還沒看出是哪邊有問題
您能否描述一下您現在遇到的問題是??

http://navycic918.blogspot.tw/

百無一用

百無一用
個人積分：0分
文章編號：12208028

0分

樓主

2009-05-26 23:39

navycic wrote:
Sorry 您附的圖...(恕刪)

Sorry~ 沒說清楚~

問題在於
「看起來」BRAZILFW的那台電腦好像可以連線，
就設定和畫面上顯示好像正常(我不確定)
但是，ap(BRAZILFW)後面的電腦無法線上網路
我在附一張後面的電腦tracert的結果圖

192.168.0.1=>是那台BRAZILFW - ap

結果看起來很不穩
不知道為什麼會這樣

navycic

navycic
個人積分：57分
文章編號：12213924

57分

4樓

2009-05-27 10:25

懂了，這問題看起來挺奇怪的，我想到幾點:
1.請問BZ WAN端網卡直接接ADSL MODEM嗎?有沒有再串HUB?
2.ADSL MOEM 有除了BZ機外，還有接其它設備嗎?

http://navycic918.blogspot.tw/

百無一用

百無一用
個人積分：0分
文章編號：12215325

0分

樓主

2009-05-27 11:28

navycic wrote:
懂了，這問題看起來挺奇怪的，我想到幾點:
1.請問BZ WAN端網卡直接接ADSL MODEM嗎?有沒有再串HUB?
2.ADSL MOEM 有除了BZ機外，還有接其它設備嗎?

謝謝navycic大的回覆

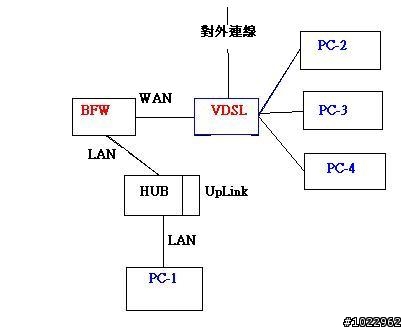

我用小畫家畫一下我的接法
如下圖：

第1點：BrazilFW直接接VDSL的機器，中間沒有接其他的機器或是設備了。
第2點：VDSL還有接其他家中的電腦，因為VDSL機器有4個port，所以一個port接
BrazilFW，其他的三個port接家中的另外3台PC。

昨天弄了一個晚上沒弄好，連睡覺時都在想有那邊可能出錯了

後來有想到，我串接用的HUB有一個Uplink的Port，我是否該把BrazilFW的
Lan端接到Uplink的port去

因為目前的接法是PC和BrazilFW都是接在HUB上一般的Lan孔，
晚上回家再試一次看看好了~

其他的我想不到有什麼可以調整的地方了

navycic

navycic
個人積分：57分
文章編號：12216051

57分

6樓

2009-05-27 12:02

有圖有真相，這樣清楚多了，可以這樣側試看看
1.PC1跳過HUB 直接接razilFW LAN端看看，HUB的UPLINK孔一般會用到的情況是拿來跟其它HUB串接
您按照目前接法應該是OK的，無需改變
2.PC2~4 ping yahoo 也有相同情形嗎?會不會是這些PC有開P2P的軟體影響到了速率，導致您的PC1
上網有問題?，可以試著把PC2~4網路線拔除再用PC1去Ping 看有無改善

http://navycic918.blogspot.tw/

Fred_Wei

Fred_Wei
個人積分：0分
文章編號：12216507

0分

7樓

2009-05-27 12:26

這樣看起來會讓小弟覺得跟實體線路有關

要不要先從第一層查起

因為你BRAZILFW 後面的PC ping雅虎會斷斷續續並非是完全不通

表示說你的第三層路由因該是正確的但是我還是建議看一下路由表有沒有問題 (利用netstat -r or route -n)

我建議先從BRAZILFW 的WAN ping 小烏龜 VDSL (預設因該是192.168.1.1)

所以你在BRAZILFW的WAN再增加一個IP 192.168.1.2 (利用IP Aliases方式)
然後利用ping的指令ping -I 你wan的interface 192.168.1.1
檢查一下是否有timeout

再來檢查你從PC1 到 BRAZILFW 的LAN interface 也就是192.168.0.1
看一下是否有timeout

百無一用

百無一用
個人積分：0分
文章編號：12218003

0分

樓主

2009-05-27 13:37

navycic wrote:
1.PC1跳過HUB 直接接razilFW LAN端看看，HUB的UPLINK孔一般會用到的情況是拿來跟其它HUB串接
您按照目前接法應該是OK的，無需改變
2.PC2~4 ping yahoo 也有相同情形嗎?會不會是這些PC有開P2P的軟體影響到了速率，導致您的PC1
上網有問題?，可以試著把PC2~4網路線拔除再用PC1去Ping 看有無改善

回覆navycic大
1.我有試過PC1直接接BrazilFW的Lan端，結果BrazilFW馬上reset重開，
害我嚇到，馬上拔掉

，之後就不敢再試了

這表示我的網卡或是其他的硬體有可能壞掉嗎？
2.PC2~4都可以正常上網開網頁、打game沒有問題，當時沒有人開P2P軟體，
我試過把BrazilFW佔用的VDSL孔直接接上PC1，然後PC1直接撥接都可以正常上網。

謝謝navycic大的協助

=================================================

Fred_Wei wrote:
這樣看起來會讓小弟覺得跟實體線路有關...(恕刪)

請問Fred大，您指的實體線路有問題是指，
有可能網卡有問題或是網路線有問題嗎(硬體物件有壞)

有必要再買一張網卡來試看看嗎

Fred_Wei wrote:
因為你BRAZILFW 後面的PC ping雅虎會斷斷續續並非是完全不通...(恕刪)

恩~這也是我覺得奇怪的地方，ping起來不是全部不通，照理說設定上應該
沒有問題，可以網頁就是開不起來

Fred_Wei wrote:

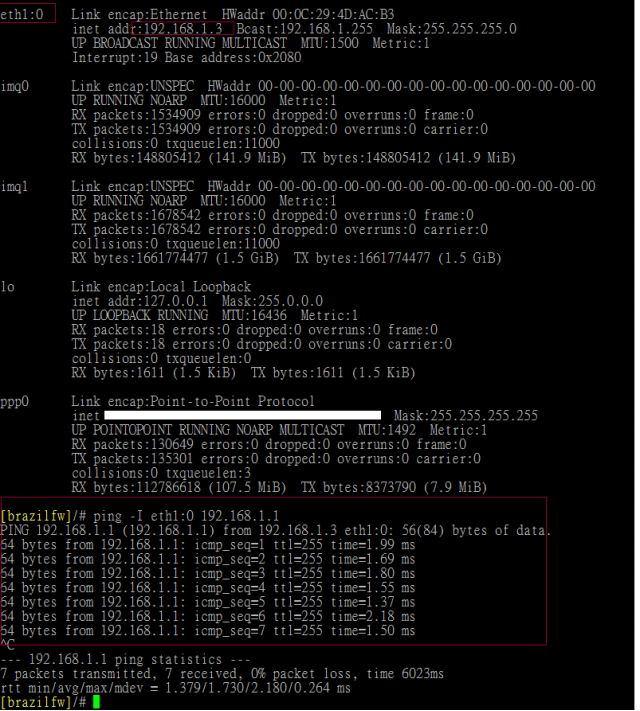

我建議先從BRAZILFW 的WAN ping 小烏龜 VDSL (預設因該是192.168.1.1)...(恕刪)

請教一下，這裡是指，第一步
在BrazilFW進command mode，然後下指令
ping -I eth1:0 192.168.1.1(小烏龜)
看是否有無timeout

第二個測試
從PC1
Ping 192.168.0.1(BrazilFW)
看是否有無timeout

這兩個測試對嗎？

若是的話，第二個我有做過，
應該是沒有問題的，我是PC1用
ping 192.168.0.1 -t
一直試，不會有ping 不到的情形。

想請問若第一個步驟會有timeout的情形發生的話，
是說明我的網卡有問題嗎？

我的兩張網卡
一張是內建的(接Lan)
一張是PCI的(接Wan)

謝謝Fred_Wei大的協助

Fred_Wei

Fred_Wei
個人積分：0分
文章編號：12218221

0分

9樓

2009-05-27 13:47

我的第一層是指線路唷網路線是否正常當然網卡也是有可能的只是說會先從網路線再找網路卡

那表示說你PC1 到brazilfw的Lan 端是無問題的

再來是IP Aliases 的設定他的意思就像是在windows下你要在一張網卡綁上好幾個IP的意思

為了要跟小烏龜同網段來做ping的測試看一下 brazilfw的wan到小烏龜的實體端是否有異常

百無一用

百無一用
個人積分：0分
文章編號：12264574

0分

樓主

2009-05-30 16:37

謝謝~Fred大和navycic大的幫忙

昨天換了一條網路線之後真的不藥而愈了

現在自己在摸索Qos的設定

到目前為止是都失敗

Qos完全沒有功能的

還要再加油了
