8041樓

2022-07-02 22:43

gfx wrote:
但若是我，我會選擇把nat給其他人做，這樣就可無視850g nat無法上500M的瓶頸了。...(恕刪)

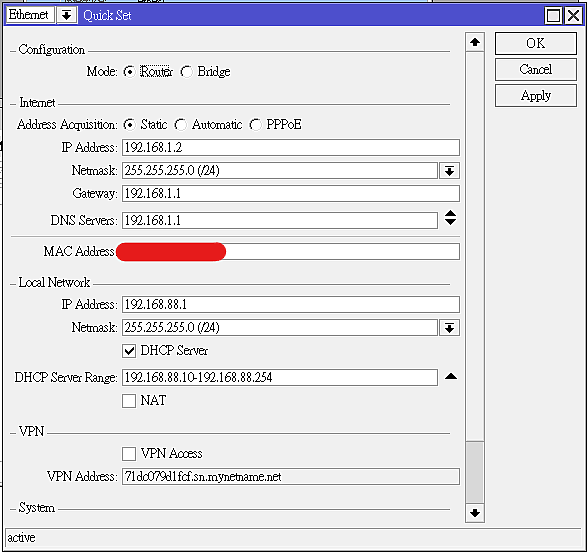

想請問 gfx 前輩～
我也是光世代 500M + RB850Gx2
參考您的教學一直沒有成功
附上我的設定擷圖
想向您請教我的步驟是否有錯誤的地方
謝謝您！

gfx wrote:

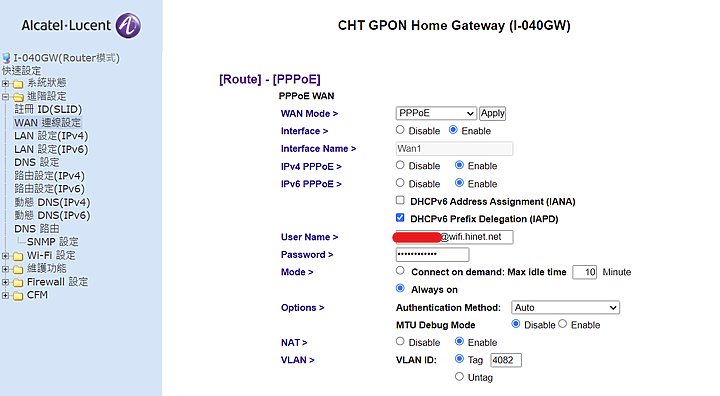

1.開啟中華數據機的硬體pppoe撥號，但關閉數據機的dhcp-server。

gfx wrote:

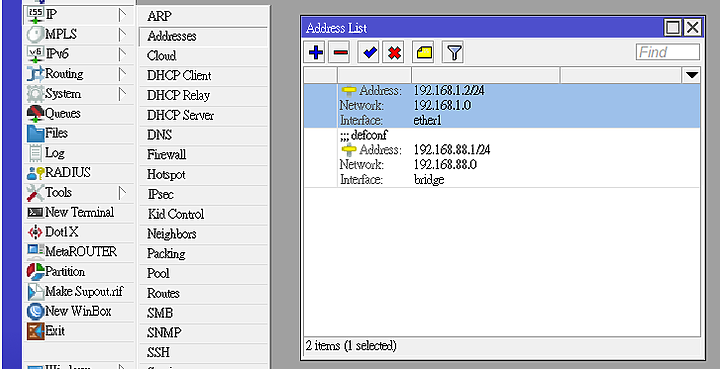

2.關閉rb850g的pppoe-out1，在/ip address新增：
interface=ether1 address=192.168.1.2/24 network=192.168.1.0

> /ip/ address/ add interface=ether1 address=192.168.1.2/24 network=192.168.1.0

點我看大圖

gfx wrote:

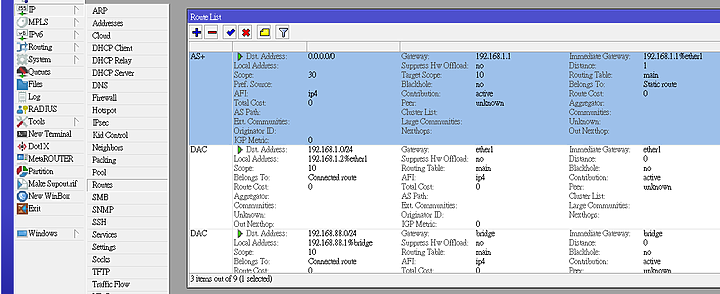

3.在/ip route新增：
dst-address=0.0.0.0/0 gatewaty=192.168.1.1 distance=1

> /ip route/ add dst-address=0.0.0.0/0 gateway=192.168.1.1 distance=1

點我看大圖

gfx wrote:

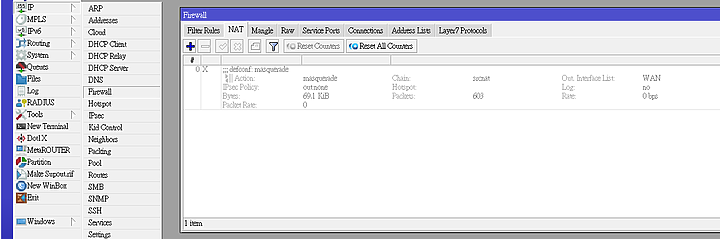

4.關閉rb850g nat偽裝，在/ip firewall nat找到
action=masquerade chain=srcnat out-interface=pppoe-out1的規則後，選擇關閉或者刪除。

> /ip firewall/ nat/ disable 0

點我看大圖

gfx wrote:
5.讓數據懂與rb850g的區網做連結，假設rb850g區網為192.168.88.0/24，
在數據機路由表新增：
dst-address=192.168.88.0 subnet=255.255.255.0 gateway=192.168.1.2 metric=0 interface=LAN

也手動關閉了 RB850Gx2 的 NAT：

點我看大圖

調整完這些設定之後反而無法連線至網際網路
希望可以向您請教
謝謝您！

gfx

gfx
個人積分：1603分
文章編號：85239807

1603分

8042樓

2022-07-02 23:52

jackblackevo wrote:
想請問 gfx 前輩(恕刪)

您的設定應該正確。

注意nat設定的那張圖，nat內的out-interface是否為ether1。
如果是的話啟用並打開看能否正常上網。

如果能正常上網，就代表i-040gw不能代為偽裝192.168.88.0/24的封包。
必須先偽裝成192.168.1.2，i-040gw才願意送連線到網際網路去。
但透過nat偽裝，就沒有跑500M的可能...希望不是這原因。

如果nat內的out-interface已經為ether1，並啟用...但仍無法上網。
這就i-040gw的問題...無解。

jackblackevo

jackblackevo
個人積分：39分
文章編號：85239979

39分

8043樓

2022-07-03 0:28

gfx wrote:
注意nat設定的那張圖，nat內的out-interface是否為ether1。

您好！
依照您的建議查看：

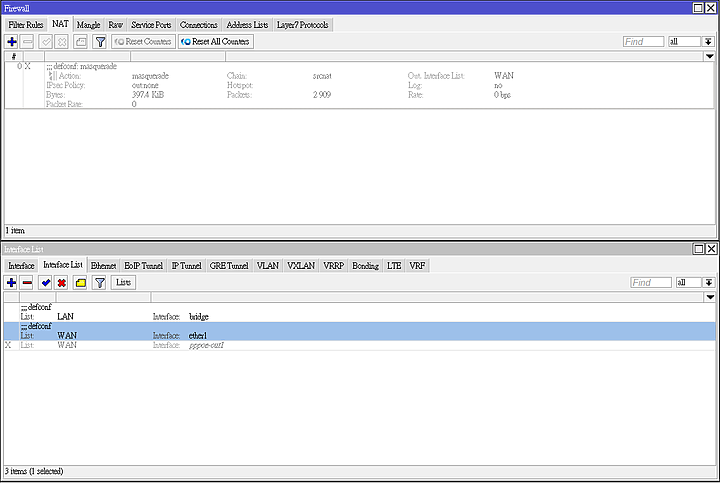

IP -> Firewall -> NAT -> Out. Interface List: WAN
以及：
Interfaces -> Interface List

點我看大圖

看起來 Out. Interface List 的 WAN 中應該包含 ether1

gfx wrote:
如果是的話啟用並打開看能否正常上網。

嘗試 Enable：
> /ip firewall/ nat/ enable 0
結果網路就通了

gfx wrote:
如果能正常上網，就代表i-040gw不能代為偽裝192.168.88.0/24的封包。
必須先偽裝成192.168.1.2，i-040gw才願意送連線到網際網路去。
但透過nat偽裝，就沒有跑500M的可能...希望不是這原因。

看來 Alcatel I-040GW 沒辦法搭配 RB850Gx2 跑上 500M 了

gfx

gfx
個人積分：1603分
文章編號：85240032

1603分

8044樓

2022-07-03 0:48

jackblackevo wrote:
您好！依照您的建議查(恕刪)

我忘了您需再補i-040gw的設定。

找到i-040gw的路由表後，加入：
dst-address：192.168.88.0
subnet：255.255.255.0
gateway：192.168.1.2
metric：0 or 1
interface：LAN or br0

設定完再關掉rb850g的nat，測試連線能否順利讓i-040gw代為850g nat偽裝。

jackblackevo

jackblackevo
個人積分：39分
文章編號：85240107

39分

8045樓

2022-07-03 1:16

gfx wrote:
我忘了您需再補i-040gw...(恕刪)

您好！

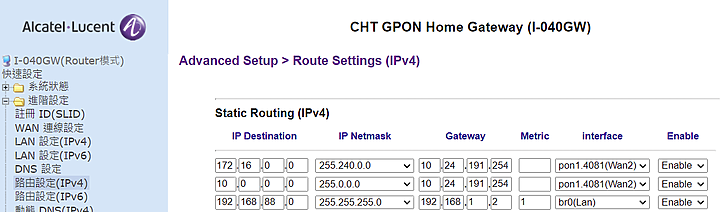

我的設定如下～

點我看大圖

（其中 Metric 無法設定為 0，會顯示「Metric of group 3 is invalid」）

依然是無法上網

Enable 上面聊到的 IP -> Firewall -> NAT 才又可以連上線

> /ip firewall/ nat/ enable 0

jackblackevo

jackblackevo
個人積分：39分
文章編號：85242627

39分

8046樓

2022-07-03 14:37

jackblackevo wrote:
您好！我的設定如下～(恕刪)

剛剛試著把 RB850Gx2 的 RouterOS 從 v7.3.1 Stable 降版回 v6.48.6 Long-term

所有設定照舊（Alcatel I-040GW 也依然開啟 PPPoE 與關閉 DHCP）
在 RB850Gx2 NAT 有開啟的狀況下
依然可以在 Speedtest 測速達到上下傳約 500Mbps / 250Mbps
不過關閉 RB850Gx2 NAT 後依然無法正常連上網路

然後試著使用 RB850Gx2 來 PPPoE 連線
Speedtest 測速就降到上下傳約 450Mbps / 250Mbps

提供給大家參考～

jackblackevo

原本是照 gfx 前輩的建議想把 NAT 交給 I-040GW，但一直沒有試成功 [汗]

2022-07-03 14:53

A辣愛怕跑

+5

2025-03-08 23:51

gfx

gfx
個人積分：1603分
文章編號：85245121

1603分

8047樓

2022-07-03 22:58

jackblackevo wrote:
剛剛試著把 RB850Gx2...(恕刪)

換個想法，用I-040GW當主網，rb850gx2當dhcp-server。
之前您區網用192.168.88.0/24，從ether1出去必須經過nat偽裝成192.168.1.2。

換個思路，不如乾脆更簡約點。直接用192.168.1.x就好，192.168.88.x直接捨棄。
只要區網ip為192.168.1.x，I-040GW幫pc做nat偽裝自然也裡所當然吧。

作法：
0. 用mac-address 登入winbox，不要用ip

不然後面更改區網網段，100％會造成winbox離線。

1. 先備份目前設定，日後反悔直接還原備份即可。

2. 將ether1從interface-list=Wan 移除或關閉。

3. /ip address
將192.168.88.1/24 interface=bridge 關閉或移除
將192.168.1.2/24 interface=ether1 變更成 interface=bridge

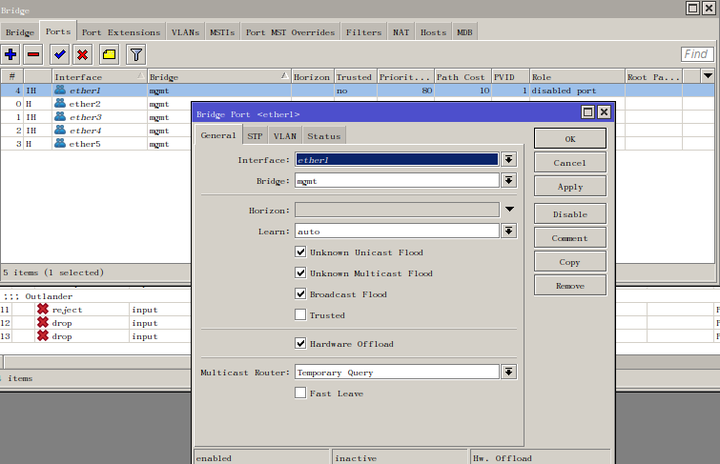

4. /interface bridge port
因為預設ether1是當wan，所以bridge port只有出現ether2-ether5，沒有ether1。
用新增或複製的方式，把ether1加到ether2-ether5區網行列。

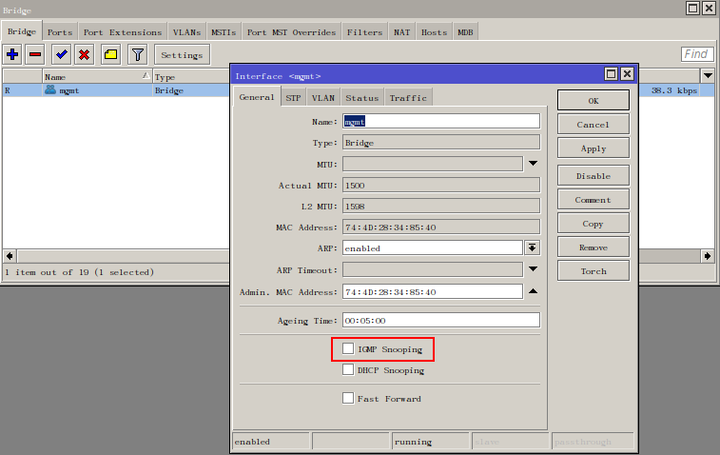

5. 若您有安裝中華MOD主機，請啟用bridge的igmp-snooping；沒有請省缺此步驟。

6. dhcp-server相關：
/ip pool
新增dhcp-server 配發192.168.1.x的ip範圍

/ip dhcp-server network
將一切192.168.88.x的，都修改為192.168.1.x
注意dhcp的gateway是192.168.1.2(rb850gx2)，不是192.168.1.1(I-040GW)別弄錯喔。

7. /ip route 指向網際網路出口為192.168.1.1 (和過去設定的一樣不變)
dst-address=0.0.0.0/0 gateway=192.168.1.1 distance=1

8. 確認/ip firewall nat，沒將往ether1的連線做nat偽裝。

9. 透過speedtest.net 或 hinet的Dr. speed 測速試試

備註1：即使用上面改採I-040GW為主網，但rb850gx2仍是可以進行pppoe撥號，
但pppoe-out使用的interface不再是ether1，而是用bridge。

備註2：以上設置完成後，建議進I-040GW的防火設定，將dmz地址設為192.168.1.2
將所有封包都轉到rb850gx2，您想啟用rb850gx2的vpn-server，
或做nat映射到ps5或xbox之類的，管理會簡單的多。

ouchwe

神奇的設定,高手

2022-07-05 14:49

leonchiou1978

leonchiou1978
個人積分：60分
文章編號：85260458

60分

8048樓

2022-07-05 20:06

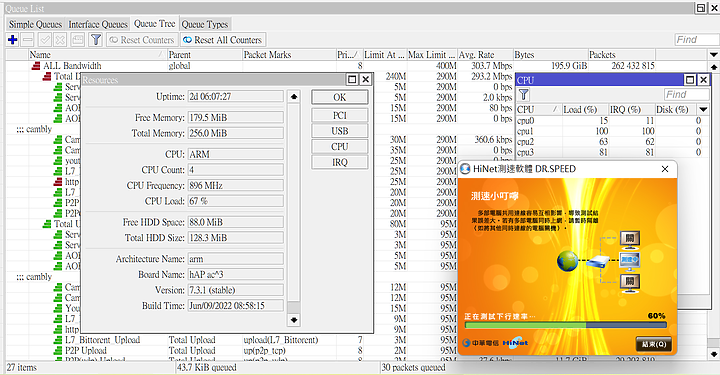

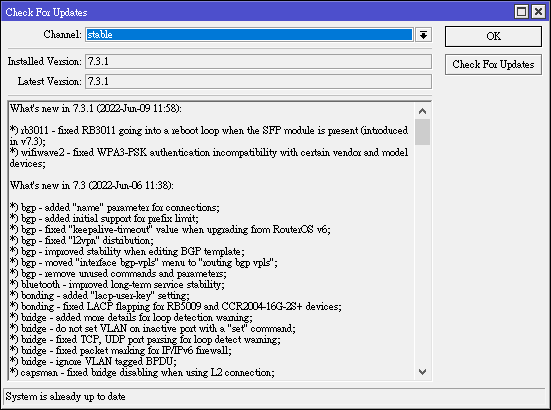

將hAP ac³（IPQ4019）更新到V7.3.1
然後我用speedtest 與Hinet測速軟體同時給他啟動......
發現......到
IPQ4019給超頻至896MHz....CPU使用率來到了67%
讓我驚嚇到...這IPQ4019的能力
相較於V6....我更傾向於升級到這可以變頻使用的V7.3.1

點我看大圖
