弄在EDIMAX (EW-7811Un) Wireless 802.11n USB無線網路卡上
菱形天線後方以2層鋁箔紙包覆著一捆銅線

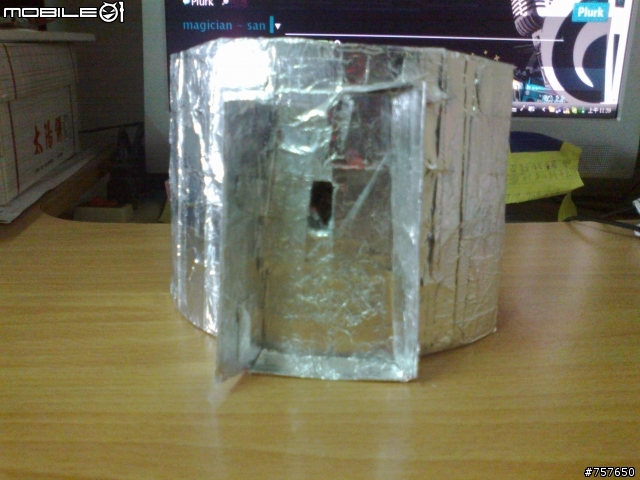

後方周圍的隔板是用來阻隔其他的無線訊號干擾
洞口尺寸與迷你型USB無線網卡一致.裡面有佈滿銅線與鋁箔.可將訊號集中傳達至前方
雖然它是隱藏式天線.本身也很迷你.所以我自己就在鋁箔紙上以銅線加工製作陽春的雙菱形天線
整體效果還不錯.速度也UP UP起來了
從原本速度只有1.0 Mbps.改完之後.可飆升至58.0 Mbps~72.0Mbps不等
沒加改陽春的小天線之前.中間有障礙物隔著的話訊號會縮減3格訊號變弱.改完之後就只平均掉一格訊號
順道一提.我是用USB無線網卡來模擬AP
在5公尺範圍空間裡.正對著訊號源頭的情況下訊號依然滿格(p.s有障礙物隔著)
---------------------------------------------------------------------
再透過測速軟體與Network Stumbler測試輸出效果如下
註：若搭上堆疊雙菱形天線或是四菱形天線效果更佳
diy折射板的角度參考： 筆電內建無線網卡比USB網卡訊號還好
這是我自製的疊四菱天線[分享]DIY土砲自製的2.4GHz疊四菱天線測試
