RouterOS v7新版_單線復用+雙WAN架構設置問題請益

gfx
個人積分：1603分
文章編號：88936080

1603分

41樓

2024-01-06 0:02

chain(區域)除了系統的prerouting、postrouting、input、output、forward外，
也可以自訂。

自訂工作就像是我有某PC(ht-pc)連接網際網路。
1.我將pc(192.168.88.106)往pppoe接口標記為ht-pc區塊。
2.這區塊限制朋友連線，與特定tcp與udp可連線外，其餘的為安全一律丟棄...

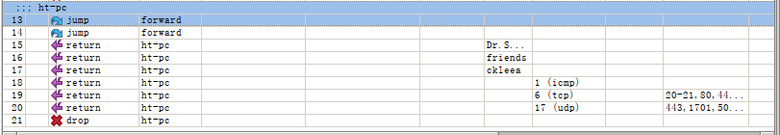

點我看大圖

其中，action=jump即用來指定區塊(chain)的名稱。
點我看大圖

上圖，我用chain=forward src-address=192.168.88.106 out-interface=pppoe-out1
來標示192.168.88.106往pppoe-out1的工作區塊名為ht-pc。

標ht-pc區塊的，真實目的其實是要丟棄(drop)的。
要保留必要的連線，"必要的連線"需從ht-pc區塊移除，
而這從目前區塊(chain)移除的動作稱"return"

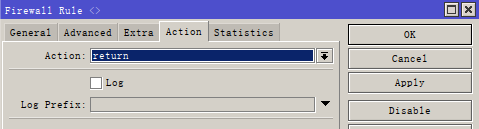

點我看大圖

注意action=return是綁chain的，而這裡的chain(區塊)是指ht-pc，不是forward。
然後ht-pc區塊早已標明的對象是192.168.88.106，
所以src-address=192.168.88.106可不用再次強調，可直接省缺。

ht-pc區塊經一層層return剃除，剩的都將是按規劃將進行丟棄的。
所以最後丟棄也不需再特別註明細節，開大絕整個ht-pc區域全丟棄就對了！！
即：action=drop chain=ht-pc

評價：chain用的好，在防火牆內就是獨一檔的簡單、暴力～

Rocvky

Rocvky
個人積分：149分
文章編號：88937629

149分

樓主

2024-01-06 13:37

原來還可以自定義.

有看到g大的圖,
意旨就是可以特定設置一個區塊(ht-pc),單獨對這台PC(192.168.88.106)的連線開放icmp、tcp、udp 協定。

所以可以用jump來做自定義.又因為是forward (網內電腦與網外的連線) 。
所以這個要來做自定義的chain,是不是就是看需要什麼樣的功能來選定,而不會是只有單單forward使用囉?

感覺這個自訂義,就像是可以單獨對自己的網路架構在做細分處理(而不必變動整個架構)

---------------------------------------------------------

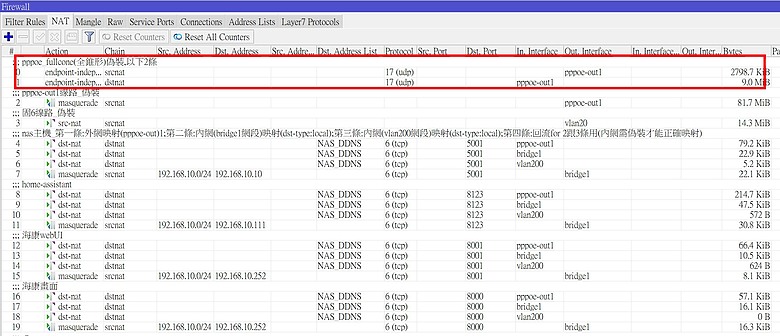

不過,有看到Routeros好像也可以改成fullcone(nat1), 記得這個對遊戲方面的連線比較好。
有稍微設定下.但還是怪怪的(在電腦用NatTypeTester測試是nat1(fullcone),但在遊戲機上測試網路還是nat2架構..沒有變動)
點我看大圖

不知道上述這個是不是也是g大所提的自定義連線,只是上述為廣義的,可能比較不安全?
---------------------------------------------------------

gfx wrote:
注意action=return是綁chain的，而這裡的chain(區塊)是指ht-pc，不是forward。
然後ht-pc區塊早已標明的對象是192.168.88.106，
所以src-address=192.168.88.106可不用再次強調，可直接省缺。

所以這邊的action選return,chain就會出現剛剛所自定義的ht-pc ?

也就是說,先利用forward 做單一電腦連線出口設定,再利用return做過濾(icmp、tcp、udp..),
除非有指定,否則其他都丟棄?

gfx

gfx
個人積分：1603分
文章編號：88937732

1603分

43樓

2024-01-06 14:13

Rocvky wrote:
也就是說,先利用forward 做單一電腦連線出口設定,再利用return做過濾(icmp、tcp、udp..),
除非有指定,否則其他都丟棄?

是的。除此外自訂域(chain)可不只用在filter過濾，像nat映射、或mangle標記都行。

且自訂的域(chain)是可以結合的，像：

action=jump chain=forward jump-target=ht-pc src-address=192.168.88.106 out-interface=pppoe-out1
action=jump chain=forward jump-target=ht-pc src-address=192.168.88.107 out-interface=pppoe-out1

這樣ht-pc(域)就結合了192.168.88.106與192.168.88.107，往pppoe-out1的所有連線。

然後目前的chain區塊內，也可再使用jump，
即在目前的區塊(域)再劃分"小區塊"，建另一個chain。如：

action=jump chain=forward jump-target=ht-pc src-address=192.168.88.106 out-interface=pppoe-out1
action=jump chain=ht-pc jump-target=ht-443 protocol=tcp dst-port=443

這樣ht-443(域)，就代表192.168.88.106往pppoe-out1，
目的是遠端tcp port:443的所有連線。
