RouterOS 6.41 VLAN+MOD+撥號設置 (第5頁)

lancer6656
個人積分：86分
文章編號：79078056

86分

41樓

2020-09-15 16:50

請問AKSN74大：

小弟最近因拜讀你的文章, 也使用vlan法把家中網路和MOD重新做了配置,使用起來沒有什麼大問題,但卻遇到降速問題,在根據您的方式配置後,原本申請使用的中華300m/100m寬頻速度,在連外下載的部份卻從300m掉到100m的速度,但卻一直找不到問題出在哪,不知您是否知道是哪邊出了問題？！謝謝！

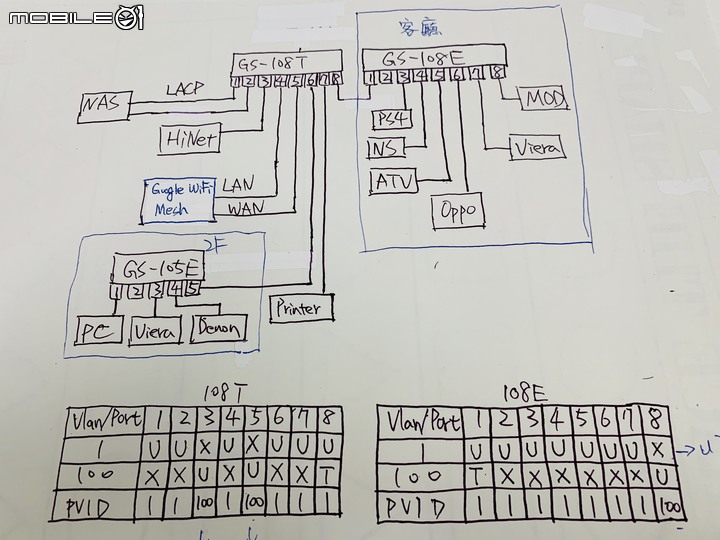

下面是目前家中的網路和vlan相關配置
點我看大圖

HINET: 是指中華提供的小烏龜,並無設定PPPOE,也無設定路由
Google WiFI mesh: 有設定PPPOE 和路由 (DHCP開啟)
GS-108T: 使用Port1和2開啟LACP連接至NAS, 關閉IGMP,有試過將port3和5的vlan_1都改為U,但連外下載速度一樣為100而已
GS-108E: 關閉IGMP,有試過將port8的vlan_1改為U,但連外下載速度一樣為100而已
GS-105E: 單純TP LINK switch, 沒有做任何設定

gfx

gfx
個人積分：1603分
文章編號：79104040

1603分

42樓

2020-09-17 15:14

lancer6656 wrote:
請問AKSN74大：(恕刪)

我的做法:
N:none T:tagged U:untagged

１０８Ｔ：

１０８Ｅ：

lancer6656

lancer6656
個人積分：86分
文章編號：79114845

86分

43樓

2020-09-18 12:29

gfx wrote:
我的做法:N:none(恕刪)

所以就是再多增加一組VLAN, 是把MOD和LAN獨立開來嗎?!
小弟晚點試試看
謝謝您的建議!

AKSN74

AKSN74
個人積分：1660分
文章編號：79129045

1660分

樓主

2020-09-19 18:09

lancer6656 wrote:
所以就是再多增加一組VLAN...(恕刪)

GS108T還有其他的GS105E有開IGMP嗎

另外也測試看看內網傳輸是否也一樣掉到100M

lancer6656

lancer6656
個人積分：86分
文章編號：79168548

86分

45樓

2020-09-23 0:36

AKSN74 wrote:
GS108T還有其他(恕刪)

之前IGMP 兩台都是關閉的, 內網感覺沒有掉速的感覺,
目前照gfx大的建議,改為三組的VLAN設定,
外網沒有掉速了, 維持300M, MOD的部分也可正常撥放
打算先使用一陣子看看有沒有其他的問題!

AK41103

AK41103
個人積分：0分
文章編號：83703326

0分

46樓

2021-12-10 18:53

想請教一下最近剛入門router os 照著文章設定但最後網路會全不通甚至無法透過winbox連到router

本人購入的是hap-ac2

網路設置:
數據機 -------->hap-ac2 --------->其餘設備(如pc或mod)

eth1做wan
目前規劃eth2 eth3為pc使用，eth4 eth5希望接mod，bridge做dhcp

目前設定一開始仍然照著quick setting pppoe硬撥並設定dhcp確認可以正常連線後才開始參考文章設定

Bridge的部分我就沿用當初quick setting設定好的，並在eth4 eth5 bridge port的部分將pvid設定成100

Bridge > VLANs的部分則在untag那邊多新增一個eth4

剩下設定都是照著文章去做沒有做額外變動，但最後仍無法成功目前是先把mod的兩條線都先接在數據機上但如果可以還是希望通通由hap-ac2去做管理

AKSN74

AKSN74
個人積分：1660分
文章編號：83706008

1660分

樓主

2021-12-11 8:19

AK41103 wrote:
想請教一下最近剛入(恕刪)

我看了一下，您這個架構很單純，其實不需要使用VLAN
只需要新增另一個Bridge給MOD就可以了

新的Bridge綁定Port 1、4、5，原本走LAN的Bridge綁定Port 2、3
然後把PPPoE的Interface改成綁定Port 1的Bridge，就可以啦

這篇講的設定主要是針對路由器前端有VLAN Switch的情況下去設定的

AK41103

了解，目前照著設定連線都沒有問題，感謝!

2021-12-11 16:37

AK41103

AK41103
個人積分：0分
文章編號：85026144

0分

48樓

2022-06-05 22:32

AKSN74 wrote:
我看了一下，您這個架(恕刪)

不好意思想再請教一下

如果說我今天port 4 5想先接deco mesh 後面再接MOD好像會抓不到IP

是不是要改用其他方法設定呢?

大頭晨

大頭晨
個人積分：4分
文章編號：86746210

4分

49樓

2023-01-27 1:21

各位大大好：今年的過年假期就一直在搞這個但始終搞不定，有勞各位大大幫我看看：

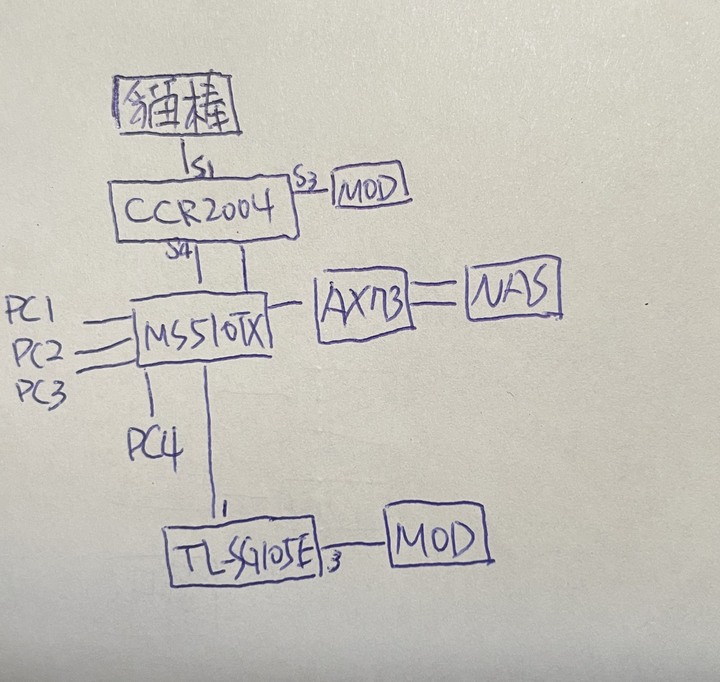

以下是我的網路配置：

我學AKS大的方式
1. 先建一個Mod bridge(VLAN Filtering先不打勾）

2. 之後設定MOD bridge的port,分別設定S1(接貓棒）及S3（接MOD),設定他們的PVID為4082（中華給的MOD VLAN)

3. 切換到VLANs的頁面，bridge就設定成mod的bridge,並且Tag MOD bridge及S1(接貓棒），Untag S3(接MOD)

4. 在interface>VLAN建立一組VLAN(PPPoE-VLAN)，ID一樣4082,interface則是剛剛的MOD bridge

5. 再到PPP，找一開始設定的Hinet的撥號profile，將撥號interface改成PPPoE-VLAN

6. 到bridge那邊啟動VLAN Filtering

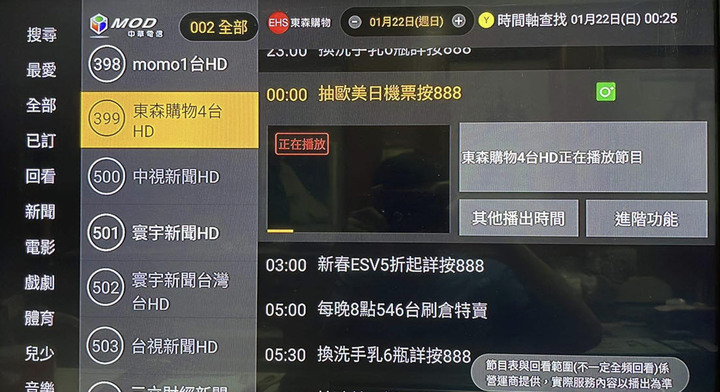

但問題來了….我設定完後可以進入MOD，但沒畫面，也不能上網…..我好崩潰（如下圖），麻煩各位大大幫我看看

小弟感激不盡😢😢😢

大頭晨

我好奇…不是要開嗎？不然會有風暴？

2023-01-27 12:57

gfx

igmp snooping跟廣播風暴沒關係。它的作用是透過igmp偵測port下游有無接收廣播封包的需求，沒有話會替port拒絕接收封包

2023-01-27 13:16

大頭晨

大頭晨
個人積分：4分
文章編號：86748693

4分

50樓

2023-01-27 12:55

…..先留….
