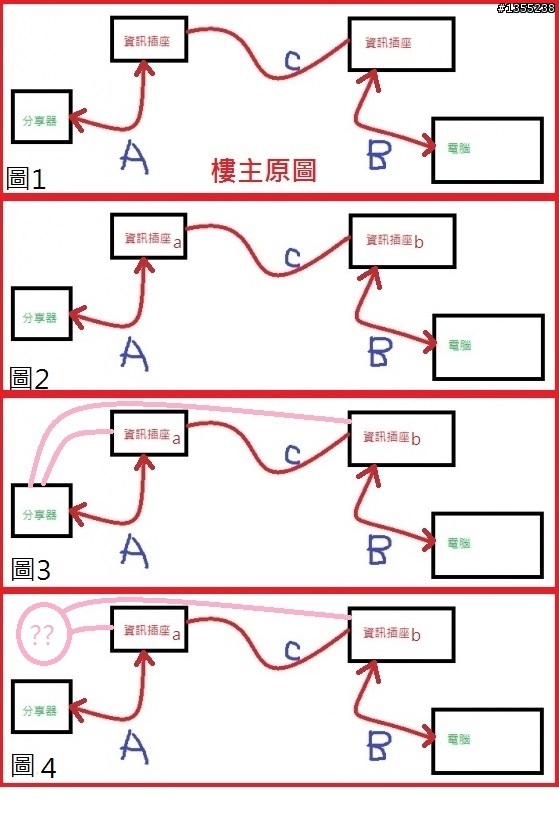

(箭頭表RJ-45水晶頭)
圖1是樓主原圖，
圖2應該是樓上(包括我)認為網路會通的意思，
圖3跟圖4應該是樓上認為網路不會通的意思，
(圖3跟圖4中粉紅色為建築物原有暗管)
我一開始看到樓主的原圖，
我是直覺的認為應該是圖2的意思:
樓主確認原本兩個出線口都沒有資訊插座，
且兩個出線口是相通的(原有電話管路?)，
(或僅為了要透過這兩個有連通的出線口透過網路線C做連接)
但因兩個出線口是不同樓層或不同房間拉明線直接給電腦的話不好看也不方便，
所以用C把兩個出線口連接起來都做資訊插座，
變成分享器藉由A到a透過C延伸至b再由B連接電腦，
這個方式網路確實是會通的，
前提是資訊插座a跟b都有做好，網路線A跟B沒有問題，分享器跟電腦也沒問題。
圖3或圖4中:
出線口a與b原本就有連通至分享器或其他地方(ex:社區網路)，
樓主要新加資訊插座把兩個出線口重新做連接然後把分享器的訊號再導入資訊插座b給電腦用，
此舉會導致區網產生loop，自然網路就不會通。
(這個想法我怎麼想都想不透，照樓主準備的材料，樓主如果真的有辦法實現，那真的是
也
了，因為怎麼看都不符合實際情況與邏輯...)
