網路架構

phonex88 wrote:
註︰如果想網路更穩定,可設置QSW-M2108-2C上的Vlan,把AX86U的wan跟lan給切分開來。


請問大哥這個具體要怎麼設置呢?
AX86U是否要有兩條線接QSW-M2108-2C?
一條連AX86U的WAN端,一條連LAN端?
然後把WAN端跟LAN端切分開來?
請再幫忙解惑,謝謝!
nowhite wrote:
如果書房不裝MOD的話,可以一個網路孔接Q-nap,後面接AX86U做主路由並連接PC跟NAS。
一個網路孔接弱電箱8 ports switch,再串一台8 ports switch來連接電視/PS5/擴大機這些設備嗎?
因為這兩個網路孔離的有點遠,不太想拉明線把所有設備接在Qnap上。


可以!

nowhite wrote:
請問大哥這個具體要怎麼設置呢?
AX86U是否要有兩條線接QSW-M2108-2C?
一條連AX86U的WAN端,一條連LAN端?
然後把WAN端跟LAN端切分開來?

是的!我的網路架構圖上不是有註明了?

什麼是Vlan?就是虛擬區域網。

QSW-M2108-2C就是具有Vlan功能的switch。你看switch是一個區域網,但我們可以透過Vlan的設置,把它變成2個以上的虛擬區域網。

比如︰8 port switch,我們可以設置成1~4 port為A區域網,5~8 port為B區域網,雖然同在一台switch上,但A、B二個區域網的資料不會互相干擾到,各走各的。(你可以理解成把一台switch切成二台用)

我的意思是說你AX86U二條線接在QSW-M2108-2C上,設置Vlan後,wan的資料走A區,lan的資料走B區,這樣可以確立二者的數據不會互相干擾到,有助於網路的穩定性。

有這觀念後,可以應用在MOD跟上網,MOD是廣播封包,上網是數據封包,我們可以透過Vlan功能,設置成A、B二個區域網,讓廣播封包走A區域,數據封包走B區域,二者封包不會干擾到。

關於如何利用Vlan來實現上網跟看MOD並存,並簡化線路,你可以請教20樓的gfx大大,他專業且有經驗。

phonex88 wrote:

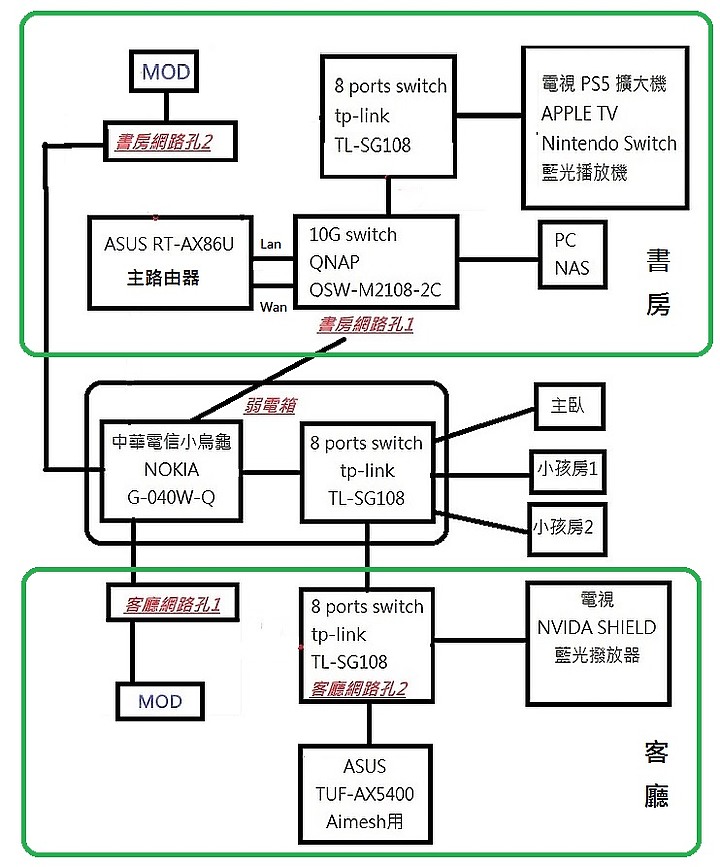

優化版︰1.中華數據(恕刪)


昨天嘗試用這個接法. (MOD都沒有接上)
1. WIFI沒問題.
2. 接實體網路線的設備大部分均無法正常連線.(有些設備有顯示連線但無法正常瀏覽網頁/看影片)
但書房的APPLE TV又可以看.
請問大概是哪個環節出問題?

後來是將AX86U移到客廳. wan端接網路孔1連小烏龜, lan端接網路孔2拉回弱電箱接switch.
其他房間的網路孔都接到弱電箱的switch上就可以正常連線了.
nowhite wrote:
昨天嘗試用這個接法. (MOD都沒有接上)
1. WIFI沒問題.
2. 接實體網路線的設備大部分均無法正常連線.(有些設備有顯示連線但無法正常瀏覽網頁/看影片)
但書房的APPLE TV又可以看.
請問大概是哪個環節出問題?

1.wifi沒問題,就表示可正常上網,網路架構沒問題。

2.實體線路的設備,無法正常連線,那是因為你換成AX86U為主路由器,設備要重開機一次,取得AX86U派發的新IP,才能正常上網。
phonex88 wrote:
1.wifi沒問題,(恕刪)


電腦有重開機過,也顯示連線中.但試了幾個網站都連不上或速度很慢.
其他設備有的顯示沒有連線,有的就算顯示有連線但也無法正常聯網.
試了好幾個設備只有書房的APPLE TV可以正常看.
但很神奇的WIFI很正常(老婆正在用筆電連WIFI上網),手機連WIFI也可以.
懷疑是否是我AX86U跟QSW-M2108-2C之間的線有插錯還是怎樣...?
nowhite wrote:
電腦有重開機過,也顯示連線中.但試了幾個網站都連不上或速度很慢.
其他設備有的顯示沒有連線,有的就算顯示有連線但也無法正常聯網.
試了好幾個設備只有書房的APPLE TV可以正常看.
但很神奇的WIFI很正常(老婆正在用筆電連WIFI上網),手機連WIFI也可以.
懷疑是否是我AX86U跟QSW-M2108-2C之間的線有插錯還是怎樣...?

1.wifi網路可正常使用,表示是沒問題的。

2.至於實體網路線部份的不正常,這就牽扯到設定的問題了,這部份我愛莫能助,只能靠你自己去排除。

理論上,連wifi的設備跟接實體線的設備,都是處在同一個區域網內,wifi能上網,接線的設備也能上網才對。

你查看一下,接線設備所取得的IP、DNS、gateway等資料,跟連wifi設備取得的資料,是否有所出入?

3.你中華小烏龜有設成橋接模式了嗎?

4.AX86U跟QSW-M2108-2C之間的線有插錯還是怎樣...?
==>這部份要問你自己,我沒在現場,怎可能知道?

那10G switch有重開機過嗎?

不然你就先依照12樓的網路架構圖,把AX86U的lan接上網路孔2,先試著這樣運行看看。
nowhite
nowhite 樓主

好的,我再測試看看. 感謝!

2022-10-18 15:01
phonex88 wrote:
1.wifi沒問題,(恕刪)


小烏龜透過 OSW-M2108C 連接到 AX86U 的 WAN,然後無線發射出去這沒有問題,所以透過 WIFI 都可以連接。但是有線網路的部份 AX86U 又透過前面的 OSW-M2108C 送回去?甚至還要透過小烏龜去串在弱電箱裡面的 TL-SG108 嗎?這在後面有線網路端的裝置當然無法上網了吧...

WIFI 可以用而有線不能用,就明顯是有線部分的配置出問題了。

nowhite wrote:
後來是將AX86U移到客廳. wan端接網路孔1連小烏龜, lan端接網路孔2拉回弱電箱接switch.
其他房間的網路孔都接到弱電箱的switch上就可以正常連線了.


這個應該是最好的方法了。
不喜歡?就不要看啊!
nowhite
nowhite 樓主

可能是需要用Vlan把wan端跟lan端區隔開來,但小弟功力太弱。

2022-10-18 22:08
切 VLAN 什麼的 有些太過麻煩
如果要換設備...換位置.後續也很瑣碎..

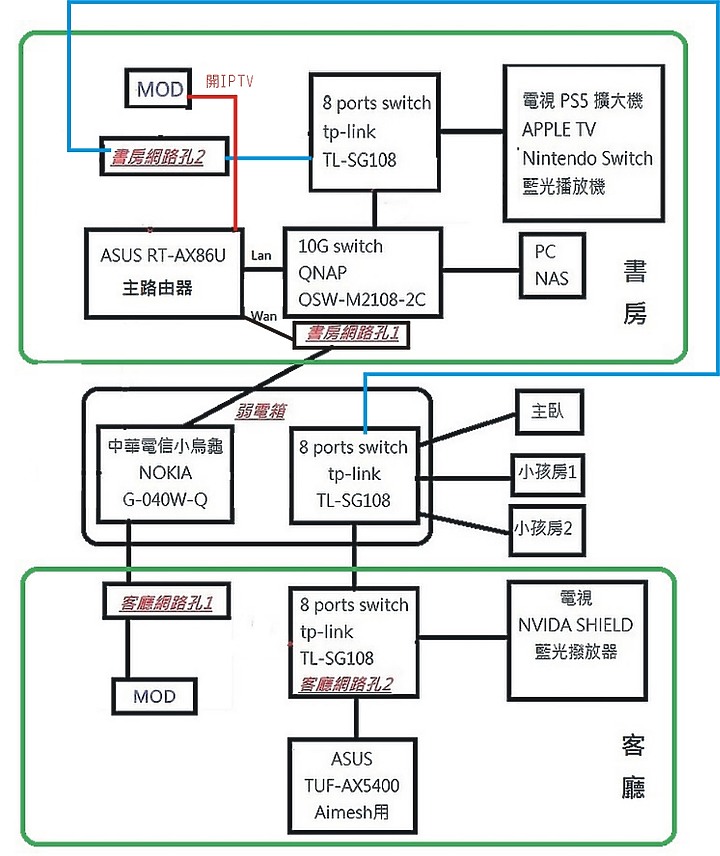

我改了你的圖(這個方式的優點.室內的資訊設備在讀寫資料時不用經過AX86U)
可以參考看看




另外一種..
書房網路孔2 可以改接到 AX86U的LAN PORT
好處是 其他房間上網時經過的路徑節點會較少..
nowhite
nowhite 樓主

感謝分享! QSW-M1208-2C剛好有10 ports,這樣可以再去掉一台switch.但書房網路孔1必須拉三條明線(AX86U/PC/NAS)到書房網路孔2.

2022-10-18 20:57
