透天厝 MOD 還有一些設備的接線方式請益 (第3頁)

阿湯哥

阿湯哥
個人積分：3709分
文章編號：79141304

3709分

21樓

2020-09-21 1:29

djyellow wrote:
感謝回覆，今天已找到...(恕刪)

请问您最终是如何解决的？

djyellow

djyellow
個人積分：87分
文章編號：79264724

87分

樓主

2020-09-30 21:41

阿湯哥 wrote:
请问您最终是如何解决...(恕刪)

您好，小弟依照網友GFX的詳細解說及說明安裝設定，目前網路和MOD都可以順利使用沒問題

棒滴

棒滴
個人積分：18分
文章編號：79364778

18分

23樓

2020-10-11 2:50

gfx wrote:
NETGEAR GS...(恕刪)

有看有推，感謝GFX分享，照著設定，然後成功區別MOD、Router，不會互相干擾

不過我有問題想請教
您的2F GS105E設定port1 不在VLAN 1底下，那port1 的PVID是不是要設成100？ port2~5, PVID是不是要設成200？
懇請指教了，感謝

棒滴

棒滴
個人積分：18分
文章編號：79364780

18分

24樓

2020-10-11 2:50

gfx wrote:
NETGEAR GS...(恕刪)

有看有推，感謝GFX分享，照著設定，然後成功區別MOD、Router，不會互相干擾

不過我有問題想請教
您的2F GS105E設定port1 不在VLAN 1底下，那port1 的PVID是不是要設成100？ port2~5, PVID是不是要設成200？
懇請指教了，感謝

gfx

gfx
個人積分：1603分
文章編號：79366073

1603分

25樓

2020-10-11 10:14

棒滴 wrote:
GS105E設定port1 不在VLAN 1底下，那port1 的PVID是不是要設成100？ port2~5, PVID是不是要設成200？

範例內文應該沒有錯，您應該是問假設性的問題吧。
如果port2~5都是200 ，port1負責連接弱電箱，這樣2F還需用vlan嗎?
vlan設置應該落在電箱的那台GS105E才對。

cobalt

cobalt
個人積分：7分
文章編號：82414341

7分

26樓

2021-07-14 11:46

小弟照著gfx大及其他篇的相關討論方式做了以下的規劃。

點我看大圖

所有有線或無線都可在同一個區網內，由RB450Gx4分配IP及上網。
但是MOD就是沒有畫面，以半吊子的網路知識實在找不出原因，請各位前輩幫忙指點看看以下的設定是不是那裡需要調整，感謝。

GS105E跟GS108E的Vlan設定如下：

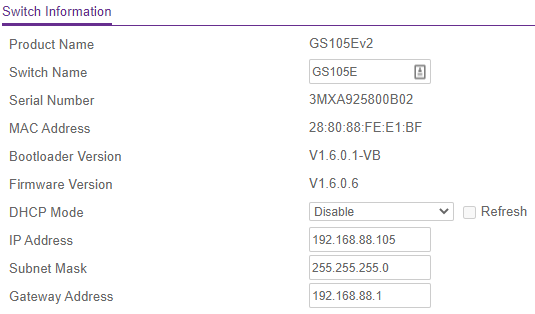

GS105E
點我看大圖

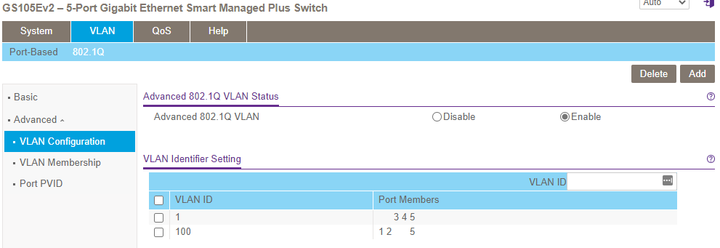

GS105E Vlan設定
點我看大圖

GS105E Vlan 1
點我看大圖

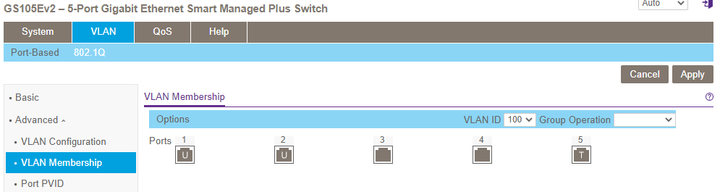

GS105E Vlan 100
點我看大圖

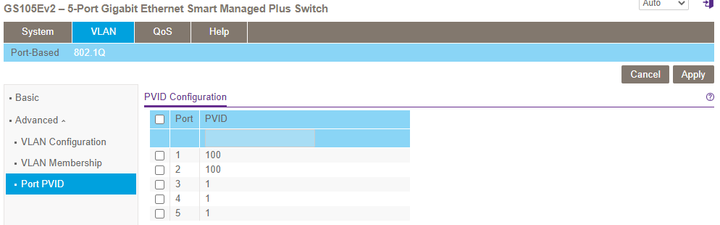

GS105E Vlan PVID
點我看大圖

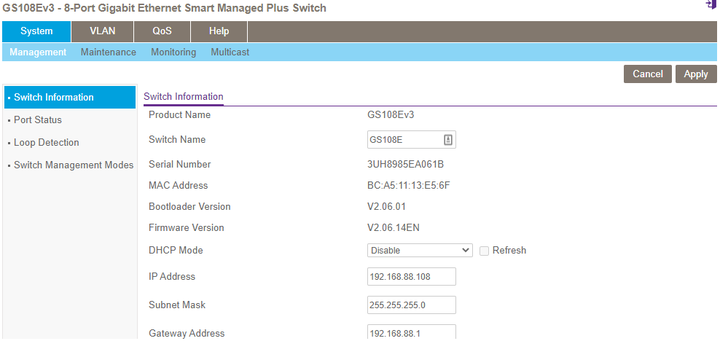

GS108E

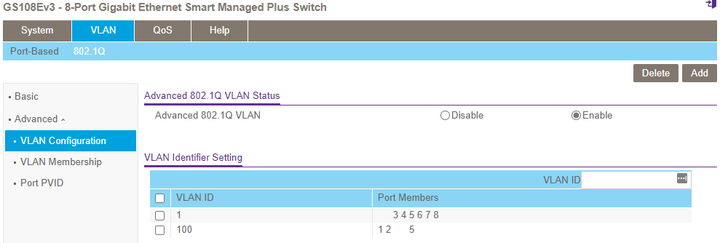

GS108E Vlan設定
點我看大圖

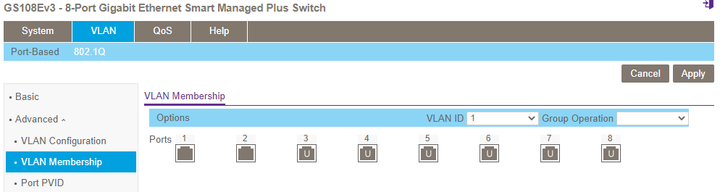

GS108E Vlan 1
點我看大圖

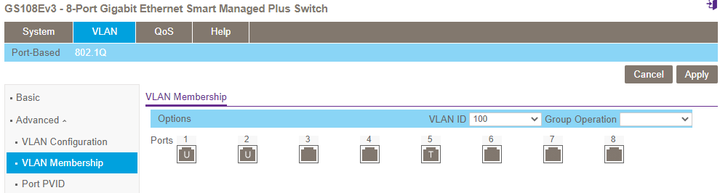

GS108E Vlan 2
點我看大圖

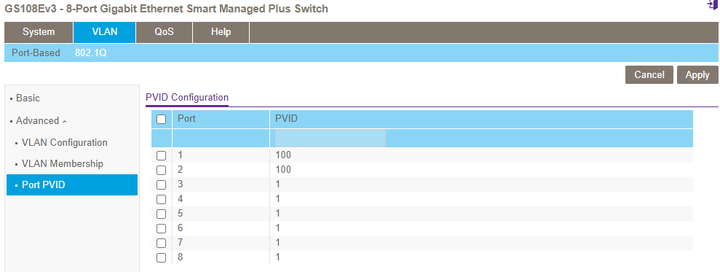

GS108E Vlan PVID
點我看大圖

cobalt

把兩台對接switch的port 5 membership都改成T。登登，MOD 就出現了另外，在multicasting那裡，除了預設的IGMP snooping enable外，其他的都不要開啟

2021-07-14 18:55

mattlin95

mattlin95
個人積分：0分
文章編號：82489955

0分

27樓

2021-07-21 21:03

請問各位大大，我用筆電（無線）輸入交換機IP一直無法進入vlan設定畫面是甚麼原因

Siemenscc

Siemenscc
個人積分：25分
文章編號：85390573

25分

28樓

2022-07-22 12:21

如果是 GS105E 跟 GS305E，個人是建議選 GS305E，他是比較新的機器，處理能力也比 105 系列好，他也有 GS105E 所有的功能 (VLAN 並沒有閹割)。

ooyykkhh

ooyykkhh
個人積分：89分
文章編號：85429928

89分

29樓

2022-07-27 15:55

家裡的狀況和我家類似，我也是有 NAS 和多台的 mod

我的做法就是讓 1F 的中華電信 modem 撥號(中華電信 modem 本身就會將 IGMP 打開)，後面接一台 8 port hub

之後的 2~5F 的寬頻分享器全部都是設定為有線中繼，並且把 DHCP 關掉，
這樣全部設備都是靠中華電信 modem 配發 ip , MOD 收視也都正常

AKSN74

並不是modem支援IGMP後面就不會有廣播風暴喔，其下層Switch設備若沒有支援，後端還是會受影響

2022-07-28 8:56

ooyykkhh

這個怎麼說? 我這樣接好多年了， Hub 也是一般 8 port 沒有網管功能的

2022-07-28 9:01
