以下是我目前家裡的網路設置
後來參照各種說明後也設定完成了
我的確是把所有的port 都bridge起來
AKSN74 wrote:
你的網路架構是什麼，...(恕刪)
最近心動又拿出來研究，發現自己真的在這塊是小白，
想說乾脆把架構拿出來，請各位幫忙能用較淺顯的方式指導一下(別鄙視我)
基本想法如圖所示，
1.RB2011 已更新到 6.44.1版
2.想在RB2100上開 pppoe 及 DHCP，如果順利連上線，再考慮後面接一台SWITCH
3.如果這麼單純的架構，是否需要開 VLAN 或 bridge 之類的設定?
是否可以直接使用 6.44.1版新功能 "VLAN filtering "即可?
請各位協助， 拜託~~~~
以下是架構圖

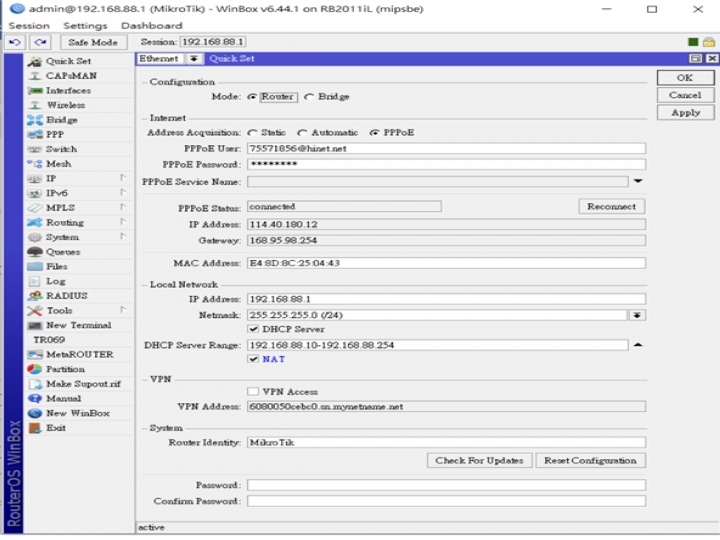

以下是 WINBOX的 quick set 內容
以下是我自己想的設定方式:

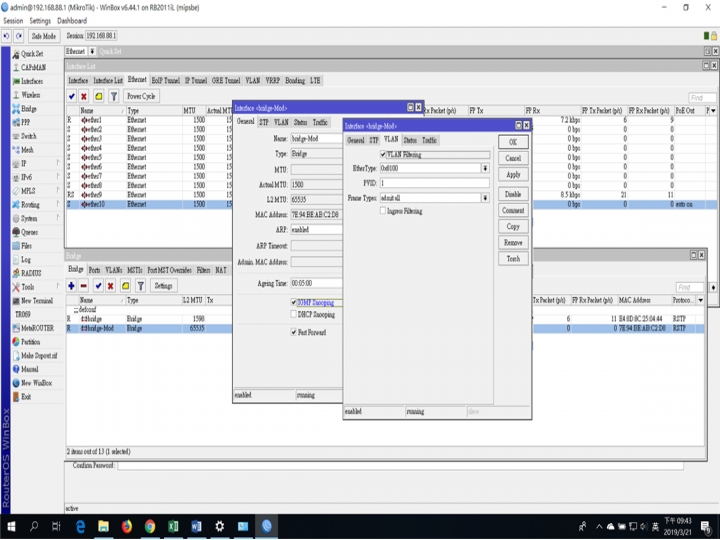

如下圖，在Bridge---port 下沒看到 ether1，所以不知道怎麼把它加入到 bridge-Mod下
(您建議的 bridge-wan 我取名 bridge-Mod)

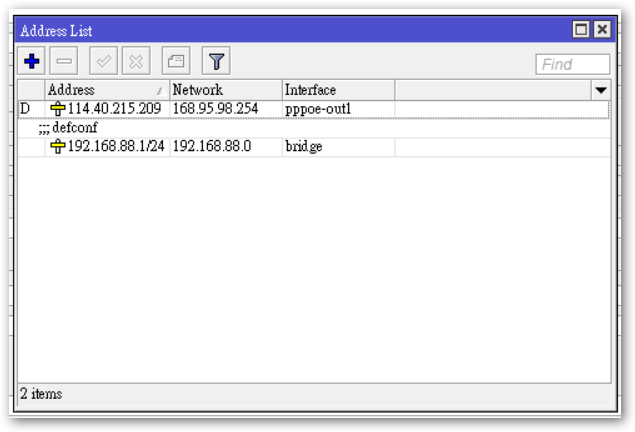

另外您說的---DHCP及address的interface設為 brigde-LAN，
請問是否在以下二個地方?
抱歉，很小白的問題，請不吝指教，謝謝!!
AKSN74 wrote:
你這樣的話不用設定VLAN
只要加入兩個Bridge就可以了
其中一個Bridge接Port 1與Port 10 (假設名稱是Bridge-WAN)
另外一個Bridge則接剩下的port (假設名稱是Bridge-LAN)
之後再把PPPoE撥號的interface設為Bridge-WAN
然後DHCP Server以及RB2011自身的Address，兩個的Interface都設為Bridge-LAN即可.(恕刪)
AKSN74大你好，最近買了一台router os來研究，有些觀念還在建立中，
想請教一下，為何這樣設定兩個bridge後，LAN的那些電腦可以透過pppoe上網呢??
我的理解是建了兩個bridge後，兩個bridge是彼此獨立的(類似兩個switch?)，若是這樣的話，
LAN的部份要怎麼把資料傳送到pppoe那個port呢??
問的問題很基礎，見笑了。
