請教Dlink DIR-880L WOL網路喚醒問題

didikiki88

didikiki88
個人積分：931分
文章編號：63740680

931分

21樓

2017-03-22 15:43

tonylch wrote:
區網內使用這個連結https...(恕刪)

tonylch 大大您好：

我們使用DIR-880L 韌體版本：1.08測試，可正常遠端喚醒DIR-880L下的電腦。
請再次確認一下您的網路架構和設定(按照FAQ)。

網路架構：

遠端電腦A(win7 Dell)---INTERNET----DIR-880L(HINET PPPOE)---電腦B /電腦C (Lenovo X200S)

設定流程：
1、請先將要被遠端喚醒的電腦連接在DIR-880L上並開機。
2、DIR-880L透過設定精靈完成網際網路..等設定。

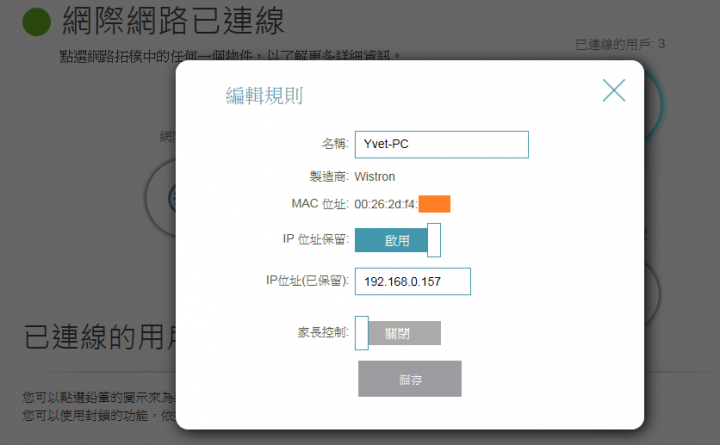

3、在已連線的用戶端中將此電腦設定IP位址保留。並確認可已連上對外網際網路。

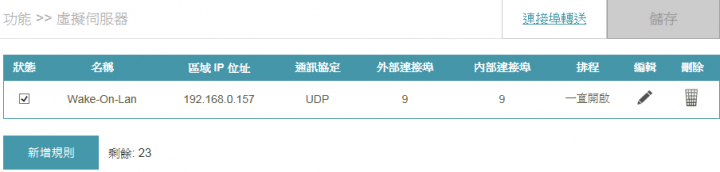

4、至虛擬伺服器> 選取應用程式Wake-On-Lan。電腦下拉選取到該電腦(主機名稱/IP位址)。

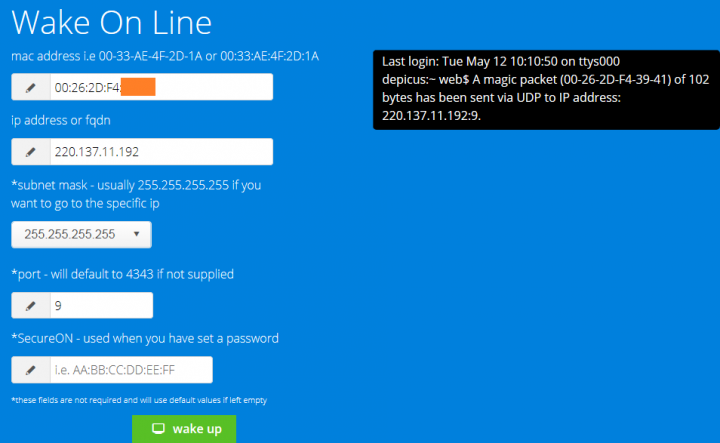

5、電腦B/C關機並記下被遠端喚醒電腦MAC位址和DIR-880L WAN IP位址，遠端電腦A透過網頁遠端喚醒 https://www.depicus.com/wake-on-lan/woli

測試兩台電腦皆可多次被遠端喚醒。

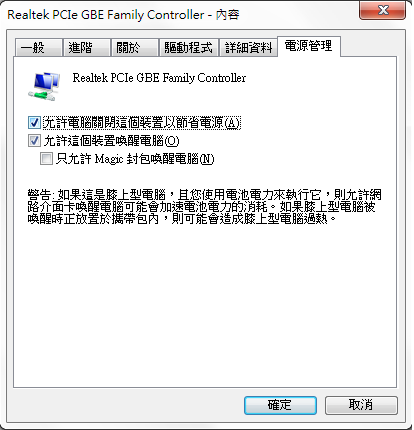

備註：如果被喚醒的主機是筆記型電腦，請接上外接電源使用。並確認區域連線中電源管理的設定。(如下圖)

/KiKi

tonylch

tonylch
個人積分：3232分
文章編號：63744549

3232分

樓主

2017-03-22 21:27

didikiki88 wrote:
...遠端電腦A-----INTERNET------DIR-880L-----電腦B /電腦C...(恕刪)

D大
我的裝置都是設指定IP，所述設定都試過了，剛剛在手機4G環境下用您指定網頁又試了一次，依然只有NAS能WOL。

一樓下方 "目前解決狀況整理" 我再試了一下，又翻盤了
3. Dlink DIR-880L管理介面中 "虛擬伺服器" (下圖)設定名稱一定要用下拉選單選 "Wake-On-Lan" 自訂名稱不行，否則無法WOL，連接埠會自動設為9，但只要有對應就好，不一定要9，名稱不可重複，附圖設12也可WOL。
現在即使想WOL裝置連接埠設定9，除NAS都無法開機。

5. DIR-880L想要WOL其他裝置時，可先把欲喚醒裝置IP放到DMZ，再依第3項修改即可WOL，但啟動後記得把DMZ關掉，因為很危險。
現在欲喚醒裝置IP放到DMZ，依第3項設定也無法開機了。

4. 手機Google Play下載Wake On LAN(參考20F下方)，於區網中所有裝置均可WOL，手機4G VPN連線確定網址為ISP IP後除NAS外其他裝置仍無法使用此軟體WOL。
手機軟體於區網依然能WOL所有裝置，但手機進行VPN連線又連不上了。這段時間DIR-880L曾把VPN關閉過，要連線時再開啟。

像 SAPIDO RB-1733 遠端啟動這種操作介面對Dlink來說真的那麼難嗎？很多Router都有，以前用RB-1733只要設定好MAC，按一下立即啟動100%成功，貴司的介面設東設西問題就是解決不了，這麼好用的介面真的不加進去嗎？真的想把DIR-880L放生了。

didikiki88

didikiki88
個人積分：931分
文章編號：63750585

931分

23樓

2017-03-23 11:21

tonylch wrote:
D大我的裝置都是設...(恕刪)

tonylch 大大您好：

由於您的描述並不能全然知道您的網路架構? 網路架構有哪些設備? DIR-880L同時又做了哪些設定?
我們能做的就是拿一台DIR-880L實際測試，確認是否真的不能遠端喚醒電腦?

既然大大做了許多的交叉測試仍然只能遠端喚醒NAS而無法遠端喚醒電腦。
為釐清問題原因點，麻煩您將DIR-880L RESET後按照以上提供的5個步驟進行設定和測試。
如果您仍無法正常使用，建議可直接致電D-Link客服。

/KiKi

tonylch

tonylch
個人積分：3232分
文章編號：63753519

3232分

樓主

2017-03-23 14:48

didikiki88 wrote:
...由於您的描述並不能全然知道您的網路架構? 網路架構有哪些設備? DIR-880L同時又做了哪些設定?...(恕刪)

D大好，我整理如下，網際網路測試是以手機開4G方式測試
1. 我家為三層樓建築，故Router (Dlink DIR-880L)置於2F樓梯口，3F裝Switch HUB分接NAS及PC，如圖。

2. 原本即使區網也只有NAS能WOL，經啄木鳥大指點更新為網卡商驅動程式，後全部裝置包含很舊的PC均可WOL。Windows 10 裝置管理員\網路介面卡\內容\進階，網路喚醒模式-->魔術封包，關機網路喚醒-->開啟，網路喚醒及關機連線速度-->100Mbps優先，電源管理-->"允許這個裝置喚醒電腦" 有勾選，"只許允Magic封包喚醒電腦" 未勾選。
3. 前一台Router是SAPIDO RB-1733，如第3項處理後，進入管理介面只要輸入裝置MAC可以全部WOL，如下圖。

4. DIR-880L 網際網路設為PPPoE，Seednet帳號後加#取得固定IP，區網路由IP為192.168.1.1，DHCP 200~254給行動裝置用，PC均指定IP 192.168.1.2以後，Quick VPN啟用，連接埠轉送依NAS設定且測試連線OK，虛擬伺服器每台PC均有設，只有想WOL那台才會名稱為 "Wake-On-Lan"，連接埠設9，最新韌體1.08WW更新完後設定是重設非使用備份還原。
5. 手機Google Play下載Wake On LAN (下圖)，區網內所有PC先開機讓軟體自動搜尋並加入後，均可正常WOL，網際網路VPN連線後查詢IP為IPS固定IP確認為區網環境均不行WOL。

5. VPN連線連續測試過幾次可連線成功，但自從DIR-880L關閉過Quick VPN，再次啟用後就連不上了。
6. 下圖軟體測試過程中原本確認將想WOL設備IP設定至DMZ，"虛擬伺服器" 設定名稱用下拉選單選 "Wake-On-Lan" ，連接埠即使設9以外，只要魔術封包軟體有對應到該埠，除較舊那台PC外均可於網際網路WOL；但是現在又是除NAS都無法開機，這期間僅在DIR-880L開關過Quick VPN，虛擬伺服器要WOL的設備連接埠統一使用9，其他未WOL裝置連接埠除9外7~15亂設。

7. D大用的 https://www.depicus.com/wake-on-lan/woli這個網頁，NAS可正常WOL，其他裝置先進去虛擬伺服器將名稱、連接埠修改，並將裝置丟到DMZ，還是無法WOL。

因為區網WOL功能正常，RB-1733 WOL也正常，因此排除PC等裝置問題，把問題縮至DIR-880L設定上的問題。
多數Router操作介面有設定簡單開機容易的WOL介面而貴司卻沒有，這確實是貴司該改進的地方，當然是期待韌體能將類似RB-1733功能加進去，即使只能設定一台都無所謂，我只要隨身有每台裝置的MAC，依需求去修改我都接受，但如果要改還改成一次只能設1台，那我也只能佩服了。

我是覺得在網路上所有問題以文字圖片敘述貴司若無法理解，電話客服應該更聽不懂，雞同鴨講是想當然爾，我也不知該如何表述，所以不會去打這個電話，當很急迫要用WOL功能時就是RB-1733再度披掛上陣，真的傳輸能力不足只能再物色他廠產品了。
