區域網路問題請教 (第2頁)

mingdaw
個人積分：13分
文章編號：8079973

13分

樓主

2008-09-13 18:49

wst2080 wrote:
這哪裡不好??!!分...(恕刪)

我的意思是說，當初為了安全以及電力管理，所以將電腦用電、廚房用電、冷氣用電等等都以不同的電力回路區隔開來，而現在卻因為HOME PLUG必須在同一迴路才能使用，這情形好像作繭作縛一般。
不過話說回來，如能不使用 HOME PLUG ，情形自是另當別論。

IP-FORWARD 部分不是很瞭解，找些資料來看好了。Freebsd 我完全是照書操作，尤其現在使用撥接式固定IP的adsl, 一些參數是連線後自動獲得。IP-Forward 以往用過，但常把網路搞得亂七八糟，所以不太敢動。

home plug 不是標榜可以達到 85Mbps~200Mpbs, 僅比有線的100Mbps慢一些嗎？

等待我的 RAV4 2.4G 尊貴黑外米內第4順位…有的等了要買HTC的手機要有心裏準備，曾修565等了20天以上的慘痛經驗…

bala@syr

bala@syr
個人積分：111分
文章編號：8080277

111分

12樓

2008-09-13 19:17

HOME PLUG必須在同一迴路才能使用?
No No No
HOME PLUG的限制是
1. 100公尺
2. 同一電錶內(因為電錶理的電感會濾波)
因此HOME PLUG支援一般家庭同一個電錶下不同的迴路(就是分不同的無熔絲開關) 間的網路傳送

wst2080

wst2080
個人積分：540分
文章編號：8080857

540分

13樓

2008-09-13 20:08

mingdaw wrote:
IP-FORWARD 部分不是很瞭解，找些資料來看好了。Freebsd 我完全是照書操作，尤其現在使用撥接式固定IP的adsl, 一些參數是連線後自動獲得。IP-Forward 以往用過，但常把網路搞得亂七八糟，所以不太敢動。...(恕刪)

1.就以Linux來說(我主修RHCE)...
1.1 啟動 IP Forward

1.1.1 vi /etc/rc.local

1.1.2 echo "1" > /proc/sys/net/ipv4/ip_forward

或者

1.1.2 vi /etc/sysctl.conf

1.1.3 找到net.ipv4.ip_forward = 1

1.1.4 sysctl –p

1.2 新增一個網路介面

1.2.1 cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth0:1

1.2.2 vi /etc/sysconfig/network-scripts/ifcfg-eth0:1

1.2.3 將 DEVICE=eth0 改成 DEVICE=eth0:1

1.2.4 確認 BOOTPROTO=static

1.2.5 將IP改成 IPADDR=192.168.2.100 (看你的需求)

1.2.6 確認 NETMASK=255.255.255.0

1.2.7 確認 ONBOOT=yes

1.2.8 重新啟動網路

1.2.8.1 RH系列可使用 service network restart

1.2.8.2 其他的則 /etc/rc.d/init.d/network reload

1.3 確認你的 FreeBSD的Firewall 是否有針對192.168.2.0/24 與 192.168.1.0/24 來做開放
(Linux大都使用iptables...ipchain已經少用... ipfw更不用說了...)

1.4 路由部分就要看你自己怎麼寫了... 換句話說,就是你LAN2的用戶端是要各自PPPoE到WAN去,還是透過IP分享器,或者是透過FreeBSD的機器來做NAT出去...

1.5 若LAN1要存取LAN2...會發生一些問題,就必須要在各自的route table加入一條
route ADD 192.168.2.0 MASK 255.255.255.0 192.168.1.100

PS:應該是這樣寫吧.. 哈.. 很少在微軟底下搞路由...先假設FreeBSD的eth1的IP為 192.168.0.100

2. 理論跟實際還是有差別...要考量干擾與電路迴路...等等

3. bridge mode

3.1 請在準備一張NIC並且裝在FreeBSD的機器上

3.2 以Linux的角度來看,並開始實做 bridge mode (RHEL)

3.3 Bind兩張網卡成一個bridge interface

3.4 rpm –ivh bridge-utils-*

3.5 假設新增的NIC 為 eth2 , 則接往ATU-R為 eth0 , 接往LAN1的NIC為eth1

3.6 ifconfig eth1 0.0.0.0

3.7 ifconfig eth2 0.0.0.0

3.8 brctl addbr bri0 <-建立橋接介面

3.9 brctl addif bri0 eth1

3.10 brctl addif bri0 eth2

3.11 brctl show <-顯示橋接介面

3.12 ifconfig bri0 192.168.1.100 netmask 255.255.255.0 up

3.13 建議將以上動作寫成一個script,這樣日後reboot之後就會啟動橋接並且設定完成

3.2 當然也要啟動 IP Forward ... 方法上面介紹過了... 就不囉唆了

3.3 注意firewall rules 是否有做好設定

3.4 bridge 之後,就可以與這兩邊來進行溝通...

橋接

阿胖技研,專研資訊相關技術!

tatacon1

tatacon1
個人積分：0分
文章編號：8082571

0分

14樓

2008-09-13 22:04

mingdaw wrote:
這個方法必須拉一條明...(恕刪)

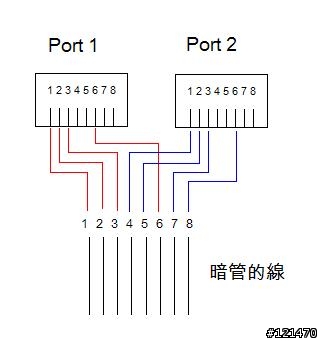

不一定要來明線哦. 那要看樓主暗管裡是不是留8芯的線, 如果是的話, 可以在兩端各換上有兩個 RJ-45 的資訊插座, 再把暗管裡面8芯線分接到兩個 RJ-45 上就可以了. 如圖:

如此一來就可以把一條網路線當兩條用. 不過只能用在 10/100M 的, 因為一個 Gigabit Ethernet port 是8芯全會用到.

wst2080

wst2080
個人積分：540分
文章編號：8082760

540分

15樓

2008-09-13 22:15

tatacon1 wrote:
不一定要來明線哦. ...(恕刪)

情非得已... 就這樣幹吧!!!

不過這樣搞會有干擾... 只是影響的層級大不大霸了...

阿胖技研,專研資訊相關技術!

mingdaw

mingdaw
個人積分：13分
文章編號：8092336

13分

樓主

2008-09-14 15:15

wst2080 wrote:
1.就以Linux來...(恕刪)

網路功力實在太差，看不懂。
必須釐清一下觀念
請教實際的架構
這方法是在我原有兩片網路卡的Freebsd上再加裝一片網路卡，變成3片嗎？網路線路如何接呢？是第3片接到客廳，再讓 FREEBSD的IP-FORWARD讓它直接連到網際網路嗎？然後客廳的其它設備也可經由第3片網路卡連絡第2片區域網卡，讓客廳和書房形成一個唯一的區網。

等待我的 RAV4 2.4G 尊貴黑外米內第4順位…有的等了要買HTC的手機要有心裏準備，曾修565等了20天以上的慘痛經驗…

mingdaw

mingdaw
個人積分：13分
文章編號：8092518

13分

樓主

2008-09-14 15:30

tatacon1 wrote:
不一定要來明線哦. ...(恕刪)

就先用 tatacon1 大大的方法吧！

不過相信 gigabyte 的時代很快會來臨，還是要研究如何用 FreeBsd 讓網路傳輸速度能更快。
這點還要多多請教！！

等待我的 RAV4 2.4G 尊貴黑外米內第4順位…有的等了要買HTC的手機要有心裏準備，曾修565等了20天以上的慘痛經驗…

wst2080

wst2080
個人積分：540分
文章編號：8093431

540分

18樓

2008-09-14 16:35

mingdaw wrote:
請教實際的架構
這方法是在我原有兩片網路卡的Freebsd上再加裝一片網路卡，變成3片嗎？網路線路如何接呢？是第3片接到客廳，再讓 FREEBSD的IP-FORWARD讓它直接連到網際網路嗎？然後客廳的其它設備也可經由第3片網路卡連絡第2片區域網卡，讓客廳和書房形成一個唯一的區網。...(恕刪)

沒錯,就是不要去干擾你原先FreeBSD的運作... 至少你FreeBSD的對外提供的服務能夠正常...

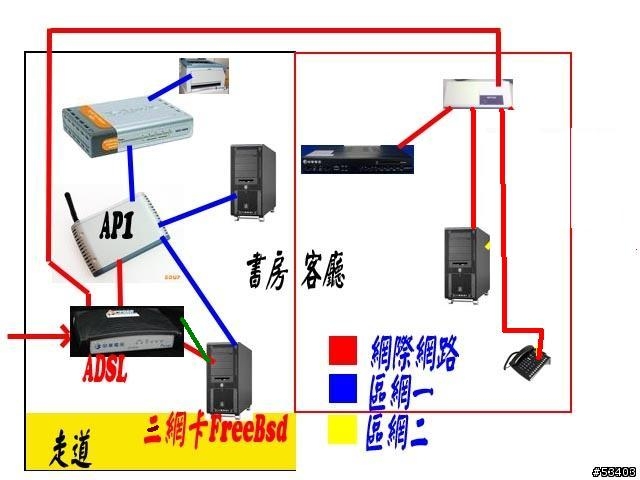

利用兩個網路介面來做橋接的介面(圖片當中FreeBSD機器上的藍色與綠色這兩個介面),方法前面有說過了...

沒錯就是利用新產生的橋接介面來做兩個網路的橋接... 可以換句話說是一個LAN的轉換...

之前若有看我給的link (利用WinXP實做bridge的方式)...

就可以知道... 兩張網卡是不需要設定IP, 需要設定的是 bridge 的介面...

阿胖技研,專研資訊相關技術!

mingdaw

mingdaw
個人積分：13分
文章編號：8093937

13分

樓主

2008-09-14 17:10

wst2080 wrote:
沒錯,就是不要去干擾...(恕刪)

我來試試這個方法。要把您給的 LINUX 的說明轉成 Freebsd ，我需要一點時間試驗。

等待我的 RAV4 2.4G 尊貴黑外米內第4順位…有的等了要買HTC的手機要有心裏準備，曾修565等了20天以上的慘痛經驗…

mingdaw

mingdaw
個人積分：13分
文章編號：8108072

13分

樓主

2008-09-15 13:25

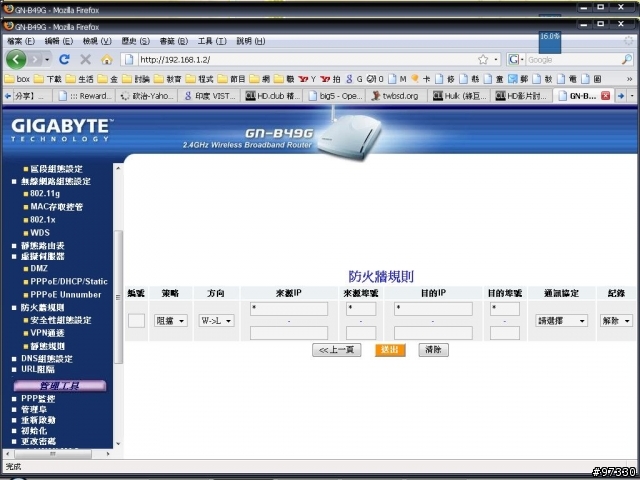

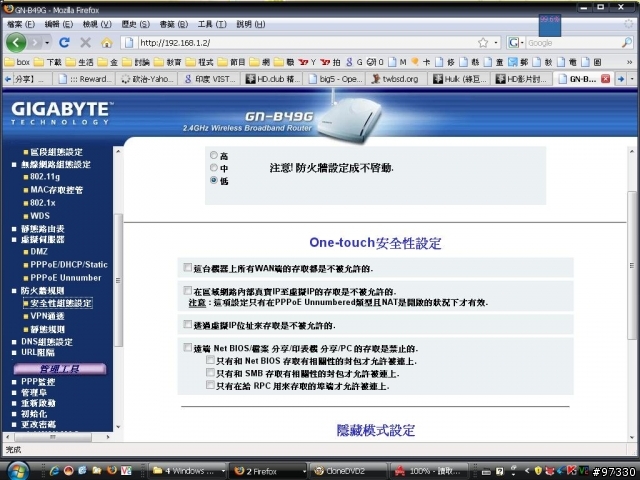

請教 wst2080 兄，NAT 的功能，在無線AP裏面是否可找到？如果可以，那麼是否也可設定 IP-FORWARD ，這樣就可解決我的問題了。我的 AP 裏面有些功能我不會用，例如：「PPTP通透設定」、「IPSec通透設定」、「L2TP通透」，這些就不知道是做什麼用的。我貼上裏面的功能設定，您幫我看一看：

等待我的 RAV4 2.4G 尊貴黑外米內第4順位…有的等了要買HTC的手機要有心裏準備，曾修565等了20天以上的慘痛經驗…
