slodnet wrote:
目前沒有，現有只有一(恕刪)
了解，那我想再多確認一下
因為你一開始畫的架構圖有兩台AC66U
請問目前放在電信箱內的是哪一台？
然後NAS又是接在哪邊？因為這樣看起來跟你一開始畫的架構圖有些出入
我目前只能先理解是這樣
數據機→AC66U(電信箱)→電信箱內的集成Switch→各房間
然後其中一個房間是需要使用到MOD，不知道我有無理解錯
如果確實是這樣，那就是走VLAN這個解法了
方法如下：
1. 把電信箱的AC66U替換成一台VLAN交換器，接數據機以及其他房間線路
但特別記一下接到有放MOD房間的線路
2. 在MOD房間放另一台VLAN交換器，設定好VLAN規則
同時看看AC66U是否能夠與MOD放在一起，然後把AC66U的WAN與LAN都接上VLAN交換器
如果沒辦法，那就是另外再買一個VLAN交換器放在AC66U合適的位置
1. 防火牆與DHCP的AC66U 是同一台?不是兩台， 一台負責防火，一台DHCP意思?
2.樓上意思 ，你交換器用vlan功能，即可以看MOD
樓主可能一直不了解
MOD跟一般電腦接網路是不同的.........
另外電力線分享器
是直接差你MOD旁邊的插座，網孔接MOD，用電傳遞網路訊號給MOD
slodnet wrote:
讓您誤解了，我重新解(恕刪)
OK，那這樣圖中的防火牆與分享器都是同一台AC66U這樣
看過之後，架構簡單了許多

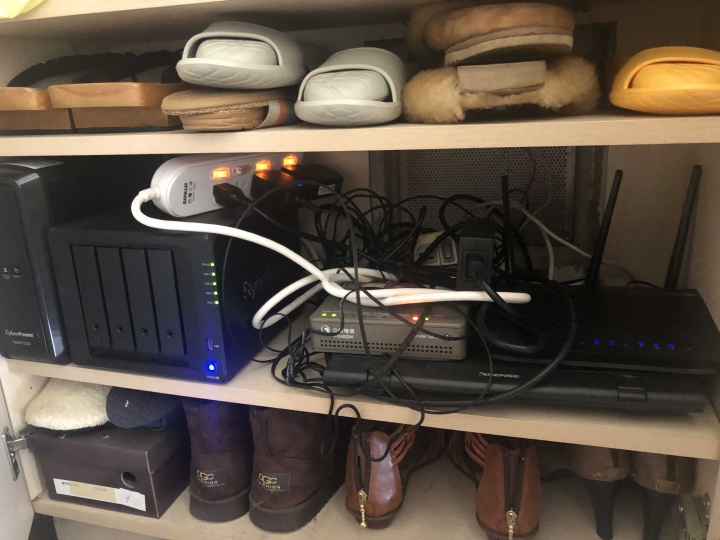

說真的也不太建議把AC66U放在鞋櫃內就是
一來散熱問題，一來這樣無線訊號也不是太好
以下是我的建議：
1. 買兩台VLAN交換器，視你要接的設備個數決定買幾Port
個人建議是一台買8-Port的、另一台買5-Port
2. 照以下的步驟來移動設備+設定VLAN交換器
a. 其中一台VLAN交換器(假設這是交換器A)放在鞋櫃，並把AC66U移出
b. AC66U與另一台VLAN交換器(假設這是B)都放在有MOD的房間
c. 關於VLAN的規劃，可以參考以下
假設A交換器連接的設備是
1 → 數據機
2 → 接到有MOD的房間
3 → NAS
4 → 另一個房間
5 → 另一個房間
(後面678就備著用)
B交換器接的設備是
1 → 從鞋櫃來的線
2 → MOD
3 → AC66U的WAN
4 → AC66U的LAN
5 → 其他區網設備 (看是您的電腦還是PS4)
我們就多設定一組VLAN，ID假設是200
而預設一定會有一個ID為1的VLAN，我們規劃讓VLAN 1走區網、VLAN 200走MOD

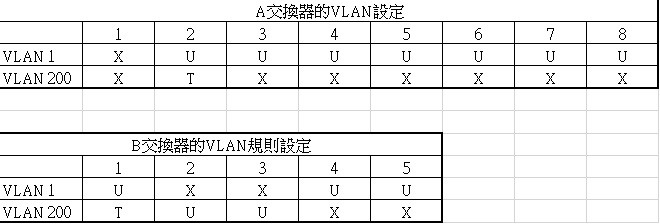

那麼ID 1與ID 200這兩個VLAN群組，所對應的Port之VLAN Tag/UnTag規則如下
這樣的結果是MOD可以看，且你現有的區網設定(IP那些)都不會受到影響
另外建議購買的VLAN交換器，看是要找ZyXEL的還是Netgear的
後者在網路通路上還滿好買的，只是貴了一點
不建議買TP-LINK的SG系列，因為這系列的VLAN會有隔離不乾淨的問題
如果有不懂的地方可以提出
jaredsam wrote:
tplink的vlan(恕刪)
這個很早之前就有回報過了，但原廠不打算修的樣子，好像他們設計上就是這樣
之所以會說隔離不乾淨的原因，在於TPLINK的VLAN設定
Default VLAN (也就是ID為1的預設群組) 是沒辦法做修改的
問題來了，沒辦法修改除了導致區網封包也都會存在走MOD的VLAN外
也沒辦法做一些規劃上的操作
像是上面說的把分享器的WAN與LAN都接在同一台VLAN交換器、但接不同VLAN群組的Port
在沒有完全隔離Default VLAN的情況下接上去就會發生Loop
====================================================================
補充：
是有看過有人直接另外建一個VLAN 1的Group來解決這問題
但我也很久沒用+用過一次就不敢再買，所以我無法確定是否真的可行
