ShawnYao wrote:
那一台8 port...(恕刪)
基本上樓主會這樣說 應該是不太希望再拉線
可能要再拉會需要動到裝潢 動裝潢可能會去干擾到小孩
雖然我個人也是建議另外拉獨立的線給MOD
不過有時候環境或情況不允許也是沒辦法 就得採用這樣的方式了
而且...如果都要拉兩條線了 就不用再透過VLAN Switch去做切割
直接把線接到MOD不就好了
AKSN74 wrote:
基本上樓主會這樣說 ...(恕刪)
沒錯！您真專業！
有些細節沒講，像是全室有線線路都可支援gigabit，其實儲藏室到HTPC不過數公尺，還不像各位樓上樓下的大工程，但是少動工就是少麻煩，我實在很怕親戚介紹來的兩光水電師傅說要把我天花板給拆了啊⋯之前換陽台管路才吃過虧就不提了⋯
總之謝謝每一位的熱心啦！
AKSN74 wrote:
VLAN Switch...(恕刪)
求救～我現在依照畫圖的接線接好了，也都設定好了，但是網路部份沒問題，ＭＯＤ卻不能看，數據機的 MOD port也設定了，
用文字描述一下：
就二個VLAN ID，199區網用，250給MOD
數據機
1: AP
4: switch1 (MOD port/IGMP on-block mode)
Switch1:
1: switch2 [PVID:1] T, ID199/250
3: AP [PVID:199] U, ID199
5: 數據機 [PVID:250] U, ID250
Switch2:
1: switch1 [PVID:1] T, ID199/250
2: PC [PVID:199] U, ID199
3: ATV [PVID:199] U, ID199
4: x [PVID:199] U, ID199
5: MOD [PVID:250] U, ID250
另外想問一下我剛好跟朋友借來這台NETGEAR GS105E也不能刪除default VLAN，而且設定介面比較不容易看懂＠＠，我也都只有設定VLAN跟IP部份而已，其他都沒動，不懂的是看起來二台的vlan邏輯完全一樣，是不是其實只要二台SG105E就好啦？
所謂的loop是會像這樣MOD不能看嗎？(開機連線失敗)
dragonjc wrote:
求救～我現在依照畫...(恕刪)
Default VLAN本來不能刪
但你可以去改MOD的Port不在Default群組中
TL-SG105E/108E系列的缺點就在於Default VLAN是綁死的
你想要把某幾個Port排除在Default VLAN之外都沒辦法
然後 其實你只要針對MOD的連線去設定VLAN就好 不用另外讓區網走VLAN
試著只針對MOD的部分去設定即可
可以的話 順便拍一張照片
---------------------

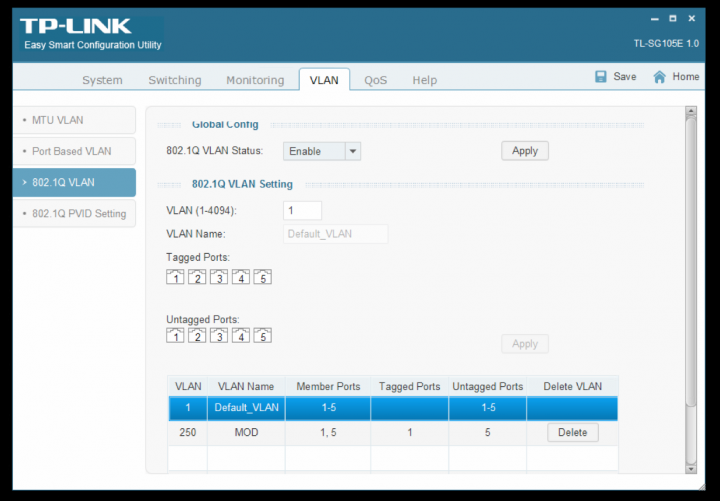

我參考了一下網路上的畫面
基本上預設在VLAN 1的群組中 所有的Port都會是U
假設你的接法也是照上面的方式接
那麼先把VLAN 199給刪除 只保留VLAN 250這組
然後在VLAN 1設定的部分
Port 5讓它設成空白 (這是接數據機的)
變成空白的意思是 讓Port 5不屬於VLAN 1這個群組
(這步很重要! 這是讓數據機、AP、Switch之間不會產生Loop的關鍵)
其他就維持U的狀態 (不用特地把Port 1設為T)
之後針對VLAN 250 (MOD)的部分
Port 1設為T
Port 5設為U
其他的Port維持空白
並且設定Port 5的PVID為250

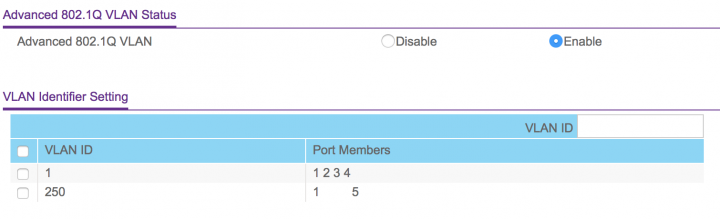

再來SG105E的部分 也是把原先的VLAN 199刪除 只保留Default跟VLAN 250
然後只設定Port 1為Tagged、Port 5為Untagged
其他不標任何的Tag上去
之後再到PVID設定Port 5為VLAN 250就可以了
