nandv wrote:
歡迎加入在台灣的‘...(恕刪)

真的，EdgeRouter Lite 讓我很驚訝的是其實那張圖
是透過 IP 分享器連結的測速圖
這是我第一次可以幾乎達到 100/40 的完整速度

而且我沒有做過什麼設定，就算 BT 已經跑到全下載 6.5M 上傳 1M 的情況
上網跟進入 WebUI依舊順暢，這是以前用過 N16+Tomato+QOS 沒辦法達到的

wizard 真的滿好用的，不過 wizard 有點可惜，我看得懂的只有三種，之後會補上使用說明
而且也會補上這臺 Router 很『有趣』的設定
但是我覺得這個 wizard 應該可以手動補充進去，看起來好像有加入的機制
只是wizard 當中這三種（Load Balance/Wan+Lan1+Lan2/Wan+LanBridge）
已經至少可以讓一般用戶很夠用了

2023，Pixel 8 石墨黑降臨

is1128

is1128
個人積分：268分
文章編號：58335576

268分

樓主

2015-11-25 11:05

vxr wrote:
小弟我大概ERL下...(恕刪)

哈～這點我有感受到
因為雖然號稱雙核 500Mhz
不過當全速下載的時候，進 webUI 的時候我仍然會感受到有點 Lag
所以我可能會放棄使用 QOS
畢竟雖然家中連網設備非常多，不過由於同一個時間一起用網的機會較少
而且 100/40 的網路也應該夠快了，其實 QOS 效益應該不大了
所以打算放棄了

2023，Pixel 8 石墨黑降臨

is1128

is1128
個人積分：268分
文章編號：58344365

268分

樓主

2015-11-25 22:49

STEP II. 更新韌體

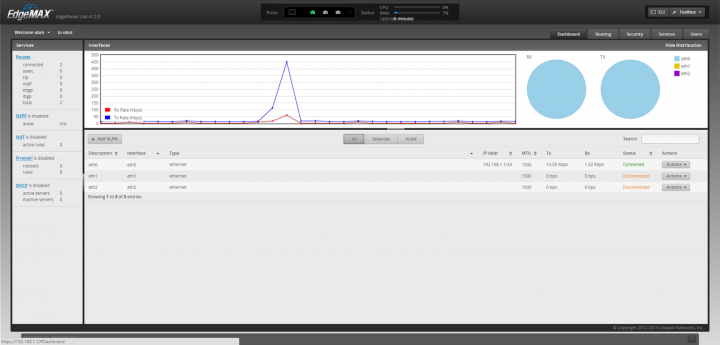

第一次連入的時候，你會發現功能真的相當簡單

因為這類型路由器更新的時程比較長，所以多半你收到的機器都是沒有更新到最新的版本
像我拿到的版本是 v1.2，現在目前最新的版本是 v1.7 2015-06-29
我的習慣是馬上更新路由器的韌體，新的韌體會有 wizard 功能
這個功能可以更方便的讓一般用戶盡快使用網路
請先用另外一台電腦下載好韌體後拿到要操作的電腦上上傳了
我的版本是陸版，所以我是到陸版的官網下載的
不過看起來應該全球版本都一樣，請到此網頁下載

orz

切記，刷了新版韌體後就不要刷舊版了，國外有網友更新舊版後，路由器就變成磚塊了
這麼快拿到一個黑磚塊應該不太好吧？！ orz

美版官網

陸版官網

操作步驟

1. 在可連線的電腦上下載更新檔案，並且放到可連結路由器的電腦上
2. 圖有點看不清楚，在圖的最下方有 System 的按鈕，點擊 System

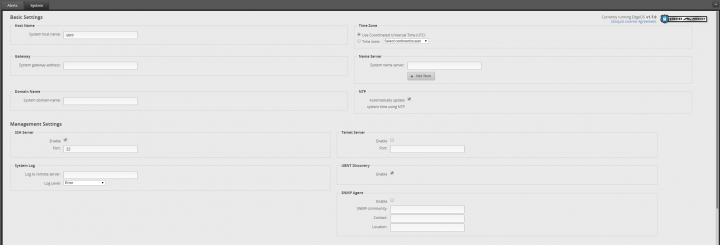

3. System 上半部的功能都是預設就好（因為我不太了解不敢亂改，就請知道的版友來解釋啦）

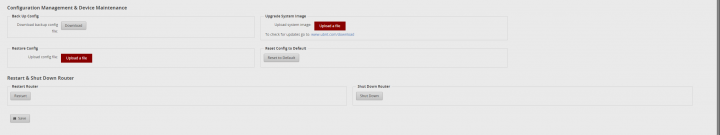

4. System 下半部選擇 Upgrade System Image 點擊 Upload 上傳下載好的韌體

5. 等待更新完成即可，更新後就會變成現在 1.7 的版本，而且會有 wizard 功能可以使用

明天繼續介紹 wizard 功能

2023，Pixel 8 石墨黑降臨

vxr

vxr
個人積分：400分
文章編號：58347966

400分

14樓

2015-11-26 9:42

QoS enabled, with the new QOS in 1.7:
>> ERLite-3 and ERPoe-5: below 60 Mbps most likely will work, above 200 Mbps most likely will not work.
>> ER-8: below 160 Mbps most likely will work, above 450 Mbps most likely will not work.
>> ERPro-8: below 200 Mbps most likely will work, above 550 Mbps most likely will not work.
>> ER-X and ER-X-SFP: below 100 Mbps most likely will work, above 250 Mbps most likely will not work
* currently all models does NOT support the QoS acceleration....

How to check your offload features
show ubnt offload
* Enable all offoad features
configure
set system offload ipsec enable
set system offload ipv4 forwarding enable
set system offload ipv4 pppoe enable
set system offload ipv4 vlan enable
set system offload ipv4 gre enable
set system offload ipv4 export enable
set system offload ipv6 forwarding enable
set system offload ipv6 vlan enable
commit
save
exit

is1128

is1128
個人積分：268分
文章編號：58348223

268分

樓主

2015-11-26 9:59

vxr wrote:
QoS enabled...(恕刪)

哈～我正需要這個欸
因為看到 Traffice Analysis 沒有任何訊息
查了論壇之後發現，好像要開啟 Offload 功能
可是查不到該如何開啟

想請教大大，這指令會影響其他功能嗎？
另外看起來好像 ERL-3 沒辦法支援 100M 的分析，真慘！

不過好像有查到 1.8 版本之後就會預設開啟了

2023，Pixel 8 石墨黑降臨

vxr

vxr
個人積分：400分
文章編號：58348316

400分

16樓

2015-11-26 10:05

is1128 wrote:
哈～我正需要這個欸...(恕刪)

"想請教大大，這指令會影響其他功能嗎？"
不會
DPI是一種L7層級的分析探測...
目前的1.7版本只能支持offloaded traffic分析...
1. offload特徵要全開
2. QoS不可啟用
但是目前的特徵也只能探測, 無法控制...

* 1.8開始支持non-offloaded traffic分析

vxr

vxr
個人積分：400分
文章編號：58348488

400分

17樓

2015-11-26 10:15

EdgeMAX Lite - Expand flash memory
Linux case:
https://community.ubnt.com/t5/EdgeMAX/EdgeMAX-Lite-Expand-flash-memory/td-p/508921
* keep your original disk for warranty

nandv

nandv
個人積分：148分
文章編號：58352649

148分

18樓

2015-11-26 15:02

vxr wrote:
QoS enabled, with the new QOS in 1.7:
>> ERLite-3 and ERPoe-5: below 60 Mbps most likely will work, above 200 Mbps most likely will not work.
>> ER-8: below 160 Mbps most likely will work, above 450 Mbps most likely will not work.
>> ERPro-8: below 200 Mbps most likely will work, above 550 Mbps most likely will not work.
>> ER-X and ER-X-SFP: below 100 Mbps most likely will work, above 250 Mbps most likely will not work
* currently all models does NOT support the QoS acceleration....
...(恕刪)

請注意：原文是：
The HTB rate limiting is computation intensive, and therefore above a certain rate the rate limiting would not work well (cannot achieve the specified rate). The actual threshold (applied to the sum of "rate-up" and "rate-down") depends on the specific model and also the exact environment of course. As discussed with community members (including @Milo_Masters @Ric878 @final @Stickygears @Arnold2222 @NicholasP request_timeout @ubnat @WisTech @jjonsson Josh_SPITwSPOTS @PeterFalken dtaht2 for example here), here are some rough guidelines:
ERLite-3 and ERPoe-5: below 60 Mbps most likely will work, above 200 Mbps most likely will not work.
ER-8: below 160 Mbps most likely will work, above 450 Mbps most likely will not work.
ERPro-8: below 200 Mbps most likely will work, above 550 Mbps most likely will not work.
ER-X and ER-X-SFP: below 100 Mbps most likely will work, above 250 Mbps most likely will not work.

重點是在使用HTB and FQ-CoDel function!

如果使用simple queue 就沒有上述的 60/200 etc 問題。

HTB queue 本來就很難做。。。

is1128

is1128
個人積分：268分
文章編號：58357088

268分

樓主

2015-11-26 21:31

nandv wrote:
重點是在使用HTB and FQ-CoDel function!
如果使用simple queue 就沒有上述的 60/200 etc 問題。
HTB queue 本來就很難做。。。

請教大大

HTB 功能指的是 QOS 嗎?
還是有額外的特定選項呢?
因為GOOGLE HTB 之後，只有得到粗略的解釋
看起來應該是開啟之後可以得到更好的上下傳速度是嗎？

2023，Pixel 8 石墨黑降臨

Mason.Lyu

Mason.Lyu
個人積分：664分
文章編號：58357472

664分

20樓

2015-11-26 22:07

is1128 wrote:
HTB 功能指的是 QOS 嗎?

HTB (Hierarchical Token Bucket) 一個採優先權制的階層式佇列模式。依照優先權來決定，將擁有較高優先權的封包往外送。

你可以參考 MikroTik RouterOS QoS (Queue/HTB/PCQ) 或參考 [分享]實作RouterOS的HTB（上篇）來理解什麼是HTB
