使用VLAN連接MOD Part 2 (第2頁)

Hugo1688
個人積分：5分
文章編號：56803719

5分

11樓

2015-07-27 17:41

經過AKSN兄的提點後，
這幾天一直在思考用兩台SWITCH來達成MOD連線的方式，
因為個人有點強迫症.....所以最終決定還是用整系列的MikroTik的產品來完成這件事，
今天剛再下標買一台RB260GS，
應該過兩天會送到才對.....
在等待的過程中先研究一下這篇用TP-Link的設定，
我個人在猜想，應該重點會在Egress的設定中，
因為AKSN兄有提到數據機無法直接處理VLAN封包的，
所以轉發VLAN封包時Egress應該要設always strip才對，
只是如果把Port1的VLAN Mode設成enable的話不知道會不會導致原本要走內網的封包就被拋棄掉了，
或者應該換個想法是再多設一個VLAN給內網用，然後指定到Port2，

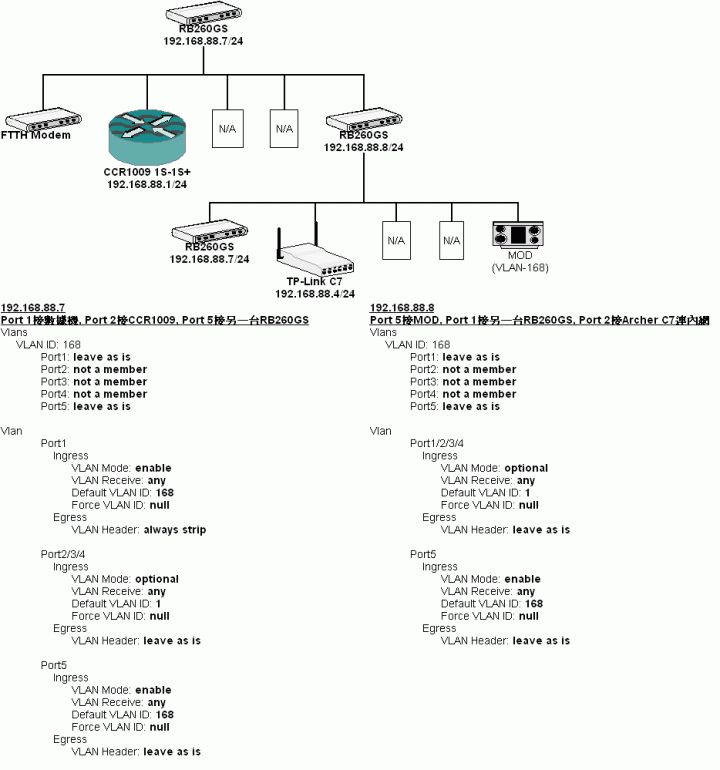

總之，先把我預計設定的方式列出來，
待另一台RB260GS到手後就依這個設定try try看~
有更新的消息再用這個主題來回覆~

註：192.168.88.8這台是現行已在運行的switch，所以基本上目前列的設定是不會變動才是，
要新設定的是192.168.88.7這台，用來取代現行RB450G的。

AKSN74

AKSN74
個人積分：1665分
文章編號：56805438

1665分

樓主

2015-07-27 20:34

Hugo1688 wrote:
經過AKSN兄的提...(恕刪)

OK 兩個部分可能要改一下

1.
192.168.88.7的Port 5 可以不用設enable 維持optional就可以了
你如果設enable 可能會把所有來自192.168.88.8的封包都加入了VLAN標籤

2.
192.168.88.8的Port 5 在VLANs設定必須改為always strip
雖然我之前在測試中發現改成leave as is也是OK 但建議還是改一下
畢竟MOD並不支援Tagged的封包

比較有疑慮的部分：
192.168.88.7的Port 1 建議VLAN的Egress維持預設就好
畢竟以Egress來說 VLANs的優先權大於VLAN的Egress設定
然後您再把VLANs中的Port 1 改成always strip

Hugo1688

Hugo1688
個人積分：5分
文章編號：56835576

5分

13樓

2015-07-29 20:45

晚上去7-11領完第二台RB260GS了，
在經過把RB450G上的線移到260GS後，
目前確定用兩台支援Vlan的switch便可完成MOD與內網共存的目標!

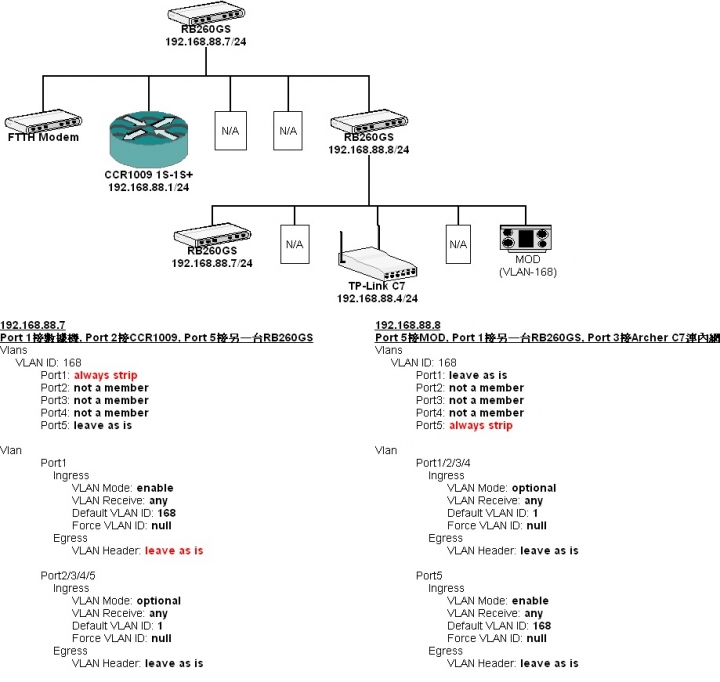

明天補實際設定截圖，今天先上預先規劃的圖

只是要觀查幾天看會不會有破圖或lag的問題，
剛有試看了約五分鐘都正常!
因為450g的熱情，我有額外加一台風扇讓溫度維持在40c,
換一台RB260GS對我個人來說CP值算爆表了

eaan

eaan
個人積分：8分
文章編號：56988012

8分

14樓

2015-08-10 11:16

AKSN兄請問
目前牆上網路箱只有一條網路線到TV櫃 (目前網路Layout如圖)

目前VLAN的設定：
GS108E-BOX-->Port1設為Untagged Port,Port1的PVID則也要設定100 / Port8設為Tagged Port
GS108E-TV -->Port8設為Untagged Port,Port8的PVID則也要設定100 / Port1設為Tagged Port

請問以上的設定及連接方式有辦法達成

1.MOD可以正常播放
2.ASUS 68U可以硬撥，用來當NAS的port forwarding
3.書房的PC可以與NAS在同一區網內

的需求嗎?

AKSN74

AKSN74
個人積分：1665分
文章編號：56988284

1665分

樓主

2015-08-10 11:28

eaan wrote:
AKSN兄請問目...(恕刪)

第一跟第二點可以但第三就不行了
你的AC68U一旦設定硬撥就等於是獨立的區網
在書房的電腦是沒辦法連到NAS的
此外 AC68U不支援802.3ad 所以你的NAS接兩條網路線基本上沒意義

是說也有一種做法就是AC68U再拉一條線接GS108E-TV
然後設定另一組VLAN 讓你書房的電腦直接變成AC68U的區網
這樣書房的電腦IP就會是AC68U提供的IP 不過這種作法有點多此一舉就是了

還有阿 GS108E跟SG108E差滿多就是了雖然都是支援VLAN的Switch
不過前者是Netgear 後者是TP-Link 要小心不要搞混了哦~

eaan

eaan
個人積分：8分
文章編號：56989237

8分

16樓

2015-08-10 12:37

感謝AKSN74兄的授業解惑~!

哈哈~!我的是TP-LINK SG108E~

另外
我剛剛setup起來,打開MOD
發現MOD播放時嚴重lag，換台要5~8秒
轉到57台更是嚴重~!!!

請問可能是設定哪裡出問題?

AKSN74

AKSN74
個人積分：1665分
文章編號：56993851

1665分

樓主

2015-08-10 18:29

eaan wrote:
感謝AKSN74兄...(恕刪)

先把MOD關掉然後你試試看兩台交換器之間的連線是否OK
MOD對於封包的品質要求很高這點先確認看看

另外 I040GW也開一下IGMP Snooping 兩台交換器也是

是說如果不要用VLAN 而是都開IGMP Snooping的話不知道能否收看且不會造成廣播風暴
畢竟SG108E本身也支援

eaan

eaan
個人積分：8分
文章編號：56999786

8分

18樓

2015-08-11 9:12

Hi AKSN兄
目前重新設置網路(Layout如圖)

目前VLAN的設定：
For MOD VLAN ID100:
SG108E-BOX-->Port1設為Untagged Port,Port1的PVID設定100 (接數據機) / Port8設為Tagged Port (接SG108E-TV)
SG108E-TV -->Port8設為Untagged Port,Port8的PVID設定100 (接MOD) / Port1設為Tagged Port(接SG108E-BOX)

For Router VLAN ID150:
SG108E-BOX-->Port2設為Untagged Port,Port2的PVID設定150 (接數據機) / Port8設為Tagged Port(接SG108E-TV)
SG108E-TV -->Port7設為Untagged Port,Port7的PVID設定150 (68U) / Port1設為Tagged Port(接SG108E-BOX)

再一條網路線由68U區網Port接至SG108E-TV Port6

以上的設定及連接方式
MOD可以正常播放,書房的PC/NAS/STB/TV/wifi/都在同一區網內 100分

非常感謝AKSN兄分享如此珍貴實用的VLAN使用方式 100分

目前只剩下 ASUS 68U無法硬撥出去網際網路的問題了~!
滾來滾去

Asus 68U不管設定經PPPoE或固定IP都是無法連上網際網路(我是申請中華1固定IP)
不知道問題出在哪 ? orz

繼續努力!

AKSN74

AKSN74
個人積分：1665分
文章編號：57000513

1665分

樓主

2015-08-11 10:04

eaan wrote:
Hi AKSN兄 ...(恕刪)

我並不建議你這樣做
既然AC68U要撥號的話它並不適合走VLAN 所以你這樣做的話當然會有問題

因此我會比較建議 AC68U的撥號不要設VLAN 然後把I040GW的DHCP以及硬撥關閉
讓AC68U直接當作DHCP Server
然後書房的電腦走VLAN 會比較OK

但話說回來我個人比較建議如果你的NAS本身並沒有開BT以及其他連線數比較大的應用
其實就讓I-040GW去撥號就好了不用把線路搞到這麼複雜
然後我有點好奇你那是兩台NAS嗎? 為啥要接兩條線?

eaan

eaan
個人積分：8分
文章編號：57001497

8分

20樓

2015-08-11 11:06

Hi AKSN兄
因為NAS有Link Aggregation功能~哈哈!所以有兩孔!!

另外
因為需要可以從外部透過固定IP 連進NAS做一些雲端的應用
且在區網內常會有50G左右的檔案要傳輸(書房PC <--> NAS 或 STB <--> NAS)
所以小弟才把網路layout搞得如此複雜~哈哈哈!

小弟對網路相關知識非常淺薄~都是在網路上尋找像AKSN兄這種高手的文章來看哈哈

晚上再來試

For Router VLAN ID150:
SG108E-BOX-->Port3~7設為Untagged Port,Port3~7的PVID設定150 (接其他PC) / Port8設為Tagged Port(接SG108E-TV)
SG108E-TV -->Port2~6設為Untagged Port,Port2~6的PVID設定150 (接STB/NAS/68U的LAN Port) / Port1設為Tagged Port(接SG108E-BOX)
讓區網走VLAN!!
68U的WAN Port就不走VLAN
如此不知道可不可行???
