NAT loopback

什麼是 NAT Loopback

RouterOS 要經過設定才支援 NAT loopback. 在原廠的文件稱之為 "Hair Pin NAT" (因為從 LAN 端的 PC 去存取 LAN 端上的 Server 其連線的路徑看起來像 'hair pin' 吧)
參考這個設定做就對了

例如 LAN 內部有一台 NAS, 其 LAN IP 為 192.168.22.10

/ip firewall nat
add action=masquerade chain=srcnat comment="NAT Loopback" dst-address=\
192.168.22.10 out-interface=bridge-local protocol=tcp src-address=\
192.168.22.0/24

上面只是個範例, 如果內部有多台 server 就再根據 port number 去建立多條 rule.

相關資料: Hair Pin NAT

換個做法
另外一種解法是利用 DNS server, 將外網的 IP 替換為內網 IP, 啟用 RouterOS 內建的 DNS server, 假設內網有一 ftp server: ftp.test.com.tw, IP=192.168.1.100, 在 RouterOS DNS server 做 static host 設定, 將 ftp.test.com.tw 指向 192.168.1.100 即可.

FB: Pctine

npc

npc
個人積分：856分
文章編號：41820368

856分

12樓

2013-02-15 1:22

另外，針對內部使用者常上的網頁，RB450G可外插記憶卡的優勢即顯現，透過啟用 Web proxy ，就能有效降低對外頻寬需求。

Metrostar Ghia-Limited 225/45/R17　　　power by MMC!

pctine

pctine
個人積分：5084分
文章編號：41820982

5084分

樓主

2013-02-15 2:37

Interface Bonding

RB750GL & RB450G 都內含 5 port gigabit switch, 透過 Interface Bonding 可以將多張網卡 bonding 成一張 virtual NIC (port-trunking), 不管是做 failover or 頻寬合併都很實用.

Interface Bonding

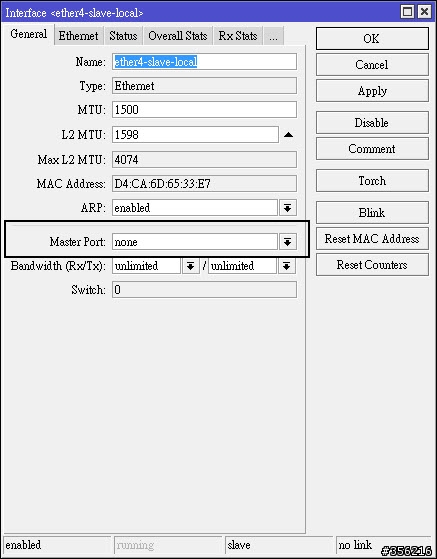

每一個 member port 的 "Master Port" 要設為 none.

這裡把每一個 member port 都加進來並設定 mode.

根據不同的 mode, 有些相對應的設備 (switch, NAS or server) 也要做適當的設定才能 work, 例如 802.3ad.

FB: Pctine

pctine

pctine
個人積分：5084分
文章編號：41821006

5084分

樓主

2013-02-15 2:41

npc wrote:
另外，針對內部使用者常上的網頁，RB450G可外插記憶卡的優勢即顯現，透過啟用 Web proxy ，就能有效降低對外頻寬需求。...(恕刪)

不過那還要再把外殼拆開及拆螺絲, 暫時還沒有加 memory card 上去測.

FB: Pctine

mandymak

mandymak
個人積分：11分
文章編號：41822143

11分

15樓

2013-02-15 8:53

pctine大大, 香港那邊也有不少RouterOS高手:
http://www.hkepc.com/forum/viewthread.php?tid=1887469&highlight=mikrotik

http://www.hkepc.com/forum/viewthread.php?tid=1622111&highlight=

http://www.telecom-cafe.com/forum/forumdisplay.php?fid=48

HOPE000

HOPE000
個人積分：174分
文章編號：41822430

174分

16樓

2013-02-15 9:29

npc wrote:
另外，針對內部使用者...(恕刪)

查了一下似乎是可以做成 Transparent Proxy
這點到是挺吸引人的，要不然內部PC一堆又沒AD的環境
一台一台去設Proxy可是會瘋掉的

pctine

pctine
個人積分：5084分
文章編號：41822815

5084分

樓主

2013-02-15 10:10

系統設定之還原及備份

官方文件: Configuration Manager

備份 RouterOS 設定的方法有二種, 一種是從 Files 進去點選 'Backup', 產生的為 binary file, 另一種由 CLI export, 產生的是文字檔.

於 Files 有 [Backup] & [Restore] button, 點選 Backup 即會將當時的設定存成一 binary file, 同樣的, 如欲還原設定只要選擇一 backup file, 並點選 [Restore] button 即可.

另外一種做法是進入 terminal, 透過 export command 將設定檔匯出, 在做整機的設定備份及還原, 小弟還是比較慣用 files backup & restore, 但對於單一子功能, 會較習慣將其 export 成 script file, 這樣日後在設定上會快些.

如下, 先 export to mybackup.rsc file, 日後可以用 import 指令匯入.

[admin@MikroTik] > file print
# NAME TYPE
0 MikroTik-20022013-1158.backup backup 3
1 MikroTik-20022013-1154.backup backup 3
2 micro-sd disk
3 micro-sd/lost+found directory
4 micro-sd/web-proxy2 web-proxy store
[admin@MikroTik] > export file=mybackup

[admin@MikroTik] > file print
# NAME TYPE
0 MikroTik-20022013-1158.backup backup 3
1 MikroTik-20022013-1154.backup backup 3
2 micro-sd disk
3 mybackup.rsc script
4 micro-sd/lost+found directory
5 micro-sd/web-proxy2 web-proxy store

[admin@MikroTik] >
[admin@MikroTik] > import mybackup.rsc

System Reset
利用 system reset command 可以重置 RouterBoard, 所有設定恢復出廠值, 但 RourterBoard 會保留在 Files 裡面的檔案(包含之前的設定檔), 恢復出廠值後, IP為0.0.0.0, login name=admin, password空白, 之前提及, 即使沒有 IP address, winbox 仍然能夠透過 mac address 連線, 所以 user 只要進入 files >　restore, 馬上可以恢復所有的設定, 這是 RouterBoard 設計非常好的部份.

2013/02/24 補充
有關於 export command 匯出整機的 script file, 實際上並無法再利用 import command 將其全部重新匯入系統, 這是 RouterOS 設計上本身的問題, 此部份日後會再詳述.

FB: Pctine

mandymak

mandymak
個人積分：11分
文章編號：41823029

11分

18樓

2013-02-15 10:30

提一提pctine大大使用RouterBoard必須備有1條serial線, 原因如下:
http://www.hkepc.com/forum/viewthread.php?tid=1872292&extra=&page=1

pctine

pctine
個人積分：5084分
文章編號：41823124

5084分

樓主

2013-02-15 10:39

Password reset & 恢復出廠值

忘了 RouterOS 密碼怎麼辦? 基本上密碼忘了就只能 reset system 並重新設置.

這是原廠的說明文件
如果你要看中文說明

恢復出廠值 - 所有設定 reset

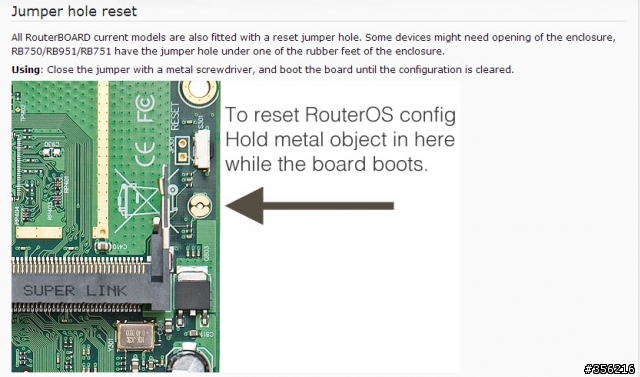

用 RB951G 測試, 先用起子短路該 jumper, 然後插上電源, 大約幾秒鐘後聽到嗶嗶後放開就完成 reset to factory defult 了.

作用同 teminal 下 system reset-configuration 指令.

(取自官網)

FB: Pctine

pctine

pctine
個人積分：5084分
文章編號：41823238

5084分

樓主

2013-02-15 10:49

mandymak wrote:
pctine大大, ...(恕刪)

感謝分享, 已經把 link 加在 1F.

FB: Pctine
