之前分享過的, USG-XG-6POE 並沒有 19" 機架耳, 但能使用 Edge Router/Switch Mount Kit, 原廠只有黑色. 只好自己改了.

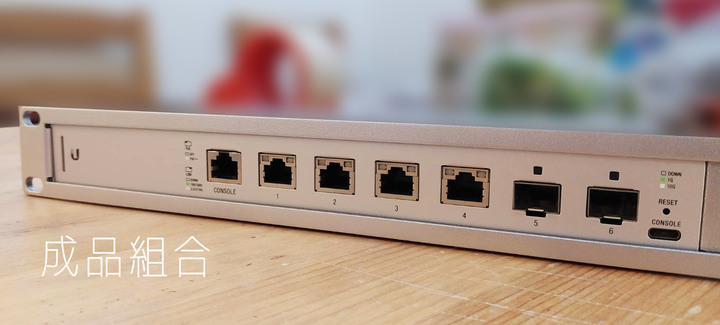

噴好的成品.

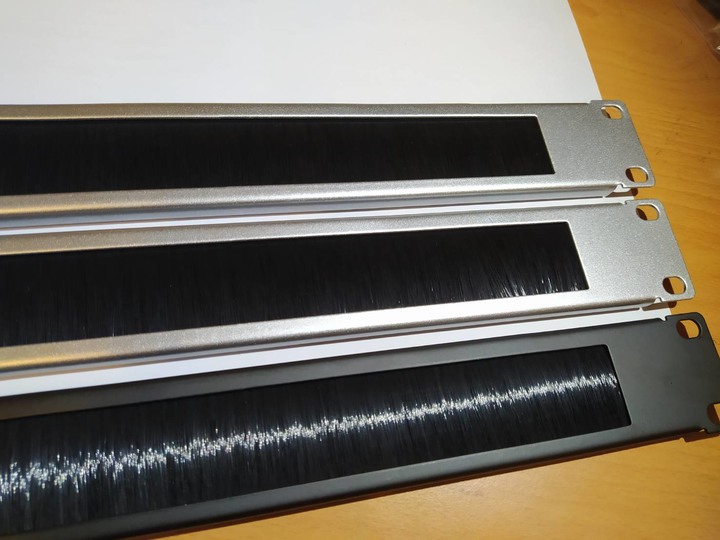

1U brush panel 順便也噴一下.

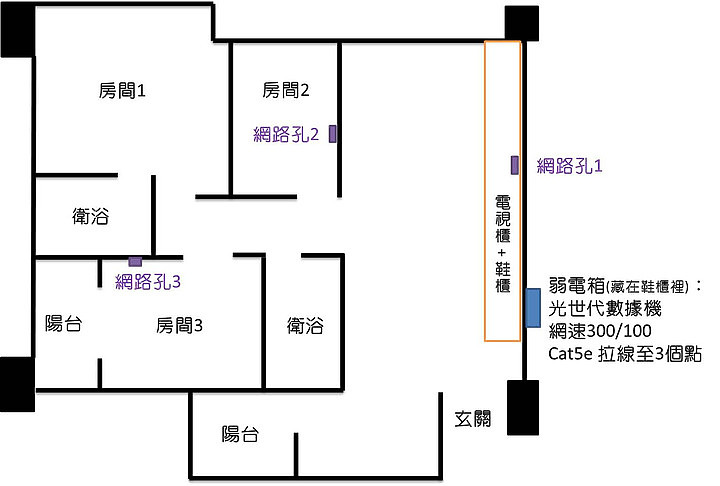

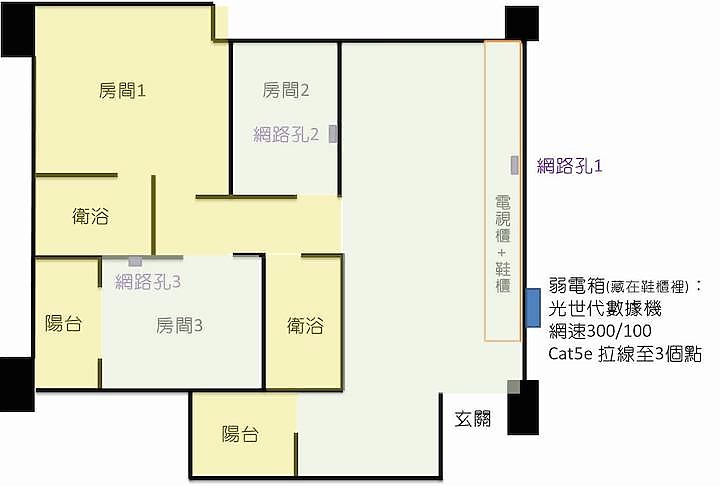

首先，規劃區域的室內面積約 25 坪，格局如下圖：
上圖重點如下：
1. 弱電箱被隱藏在鞋櫃內側的暗門中
2. 中華電信的光世代數據機置於弱電箱內（網速300/100）
3. 弱電箱有拉 3 條 cat5e 的網路線到 網路孔1-3
現階段僅使用光世代數據機本身的 wifi 功能，
加上數據機藏在電箱內，又被鞋櫃所遮蔽，
使得較遠處的房間1 & 3 都收不太到 wifi 訊號。
目前自己構思（亂掰）了幾個方案，請大家幫我審視一下是否可行：
[方案一：極簡方案]
在中華數據機開啟路由模式的情況下，購買：
Cloud Key （接在光世代數據機的網路孔）
AP*3 （分別透過網路孔1-3連線到光世代數據機）
是否這樣即可構成基本的mesh架構？
[方案二：全家桶方案]
USG（接光世代數據機）+
8 Port POE Switch（接USG） +
Cloud Key G2（接Switch）+
POE AP*3（透過網路孔1-3連接到Switch）
[方案三：折衷方案]
UDM（放在鞋櫃內、接光世代數據機）+
AP*3（透過網路孔1-3連接到UDM）
不知大家會怎麼推薦？
另外依照我的室內面積，AP購買哪個型號較為妥當呢？
Jiayou wrote:
大家好，最近想幫新家(恕刪)
隔間的部份牆面是什麼材質? 另外就是除了標示的網路孔外, 其他的位置可以佈線(走線)嗎？
能標示出實際上會用到 wifi 的位置嗎? 以及所使用的設備(手機,平板,電腦等...)
FB: Pctine

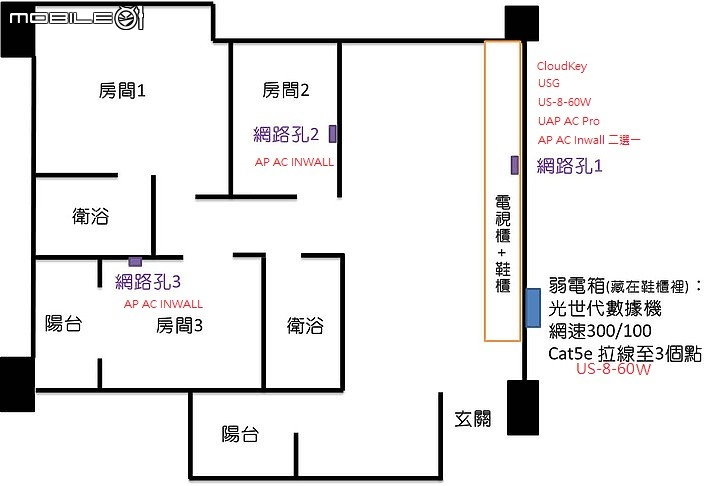

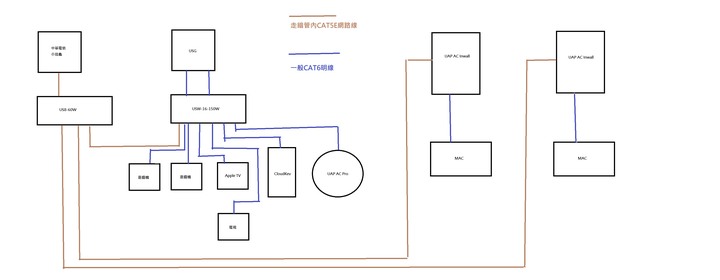

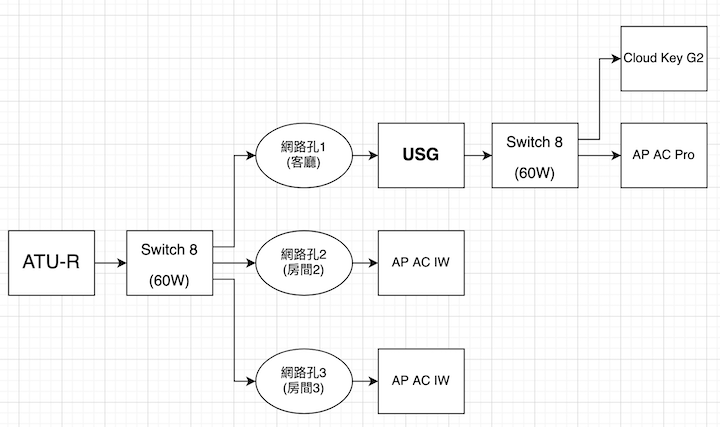

如果我是你
我會在弱電箱裡面在塞一台US-8-60w
中華小烏龜 客廳 房間1 房間2都接給US8
然後客廳那邊架主要機構
USW-16-150W交換機
USG一台 wan以及lan1都接到USW上
CloudKey一台(看你有無其他方案替代 例如NAS Docker架或者樹梅派架 )
以及客廳 AP 一台
因為客廳範圍大 連機數較多 可以考慮AC Pro或者AC LR
接著另外兩個房間你可以裝ap ac inwall機種
可以直接鎖在牆壁的接線盒
另外ac inwall本身還有額外一個RJ45網路插孔可以讓你接MAC用

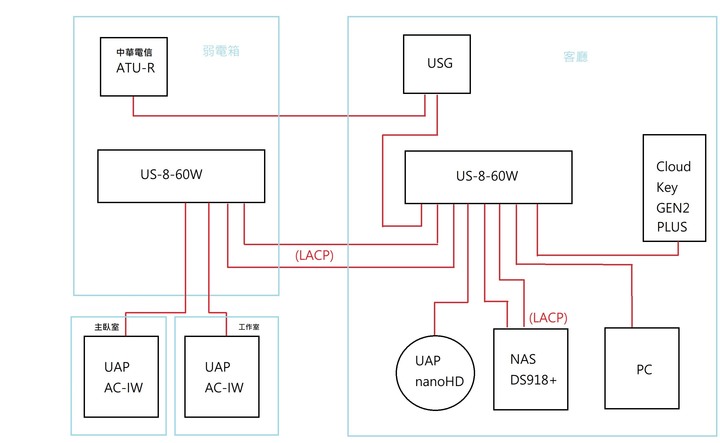

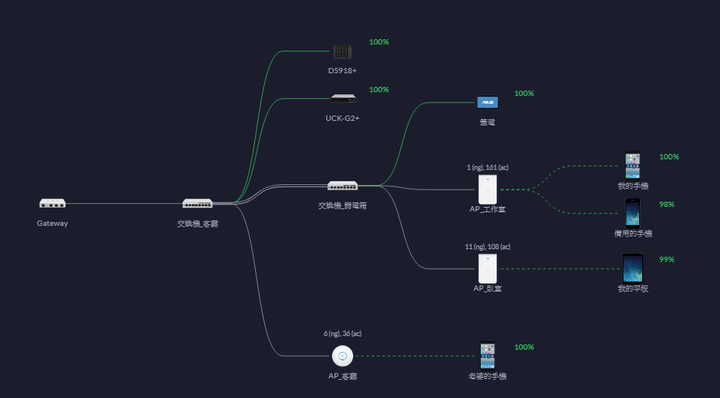

我家的狀況跟你家很類似 我一開始還曾經嘗試過拿中華電信的小烏龜當弱電箱內的交換機用
可是在controller內會發生很多不可預期的意外
最後還是在弱電箱內塞一台US8來搞定兩台AP的問題
UniFi Mesh 大家最推薦的方式就是各 AP 以 PoE 有線的方式連接至 LAN Switch, 不管是官方文件或是網友的分享, 大致上就是假如 UniFi AP 透過 Wireless Mesh 串連時, 每串一級就會折損約 50% 的傳輸速率.
這次求知的精神還是戰勝了理智, 買了兩顆 UAP Gen3 AC Wave 2 AP, 還是動手自己做過最真實.
這不是一個很精確的測試方式, 僅由單一 windows 10 pro client, 並以 speedtest.net 測速網站來測試, 家中使用的是中華電信 300M/100Mbps 的線路, 而電腦上面除了有線網路外, 還有一張 Intel AC9560 無線網卡. 不使用手機測試的原因是, 自己手機的無線速度不夠快, 跑不出 AP 實際的效能.
所使用的 UniFi AP 為：
UAP Gen2 AC Wave 1: UAP-AC-Mesh, UAP-AC
UAP Gen3 AC Wave 2 UAP-nanoHD, UAP-FlexHD

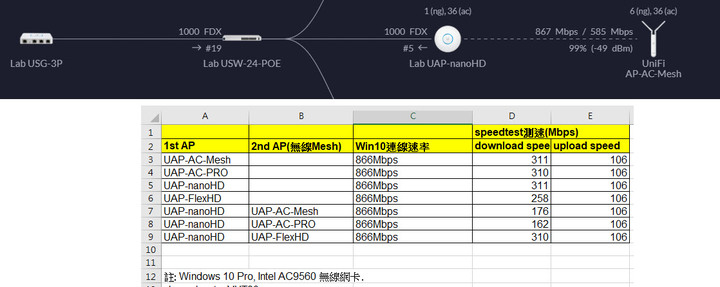

測試結果如下: 上傳的速度都大致相同, 所以我們很單純看下載速度就好了.
A3~A6 為 PC 各別連上這四顆 AP, 對 speedtest 測速, 發現只有 UAP-FlexHD download 速度 256Mbps, 比其他三顆都慢, 這也是有些網友提到的, UAP Gen3 AP 跑的速度比 Gen2 慢的情況.
而 A7~A8 為第一級 AP 固定為 UAP-nanoHD, 以有線連至 Switch, 而第二級都是以無線 Mesh link 至前一級. 而 Windows PC 連上第二級 AP 做測速,
這裡就可以明顯看出, Gen2 Wave1 AP 就掉速了, 原本可以跑到 311Mbps, 透過了無線 Mesh 速度掉到 176Mbps & 162Mbps, 但如果是 Gen3 Wave2 AP, 速度仍然維持 310Mbps.
看來如果都採用 UAP Gen3 來做 Wireless Mesh 是最理想的.
註: 眼尖的網友會發現, 為何兩次連至 UAP-FlexHD 測出來的速度不同, 採用有線連接的第一次測速反而只跑出 258Mbps? 原因不詳, 但實測確實如此, 前面也提到, 這不是一個很嚴謹的測試, 只是為了找出 UniFi Mesh 比較理想的建置方式.
