[分享]犀牛DIY的炮管指向型天線製作方法

請問用鋁管和銅管有差嗎??

還有3D的要如何焊 他的長度為多少 可以告知一下嗎?? 謝謝


Rino wrote:
大家好,這是犀牛在M...(恕刪)
想問一個很白吃的問題~~
如果把我的手機放在鍋蓋裡開WIFI,這樣收訊會不會變好???

您的設計真的很好~~但小弟可能做不出來~~

而且我只是想讓手機WIFI收訊好一點而以

請問有比較簡單的方法讓手機WIFI收訊變好嗎??
像是把手機放在品客裡之類的@@
收藏起來~收藏起來~收藏起來
有機會試試
謝謝犀牛大


以前從來沒想過要做這個東西, 在知識上也幾乎是0
最近因為某些因素我必須要讓兩地上網(100m),
苦惱研究了快一個月,
雖然乍看之下這個天線也許沒辦法完成我現在所有需求,
但是我仔細研讀完內容後, 我對天線有了許多初步的了解...
感謝犀牛大大的分享, 看到文中在站原創問題,
我只能說, 這篇文章幫助我很大阿~
.
.
恩..準備去買材料來玩一隻看看XD
最近大家都在瘋平板,平版的WIFI 真的收訊很差.
犀牛 你的文章可看性高,可否來個平版的WIFI 天線DIY?
在室內手機3G訊號不好,有辦法可以自己Diy 製作3G訊號接收器?
15151515151515151515
考古文

昨天看美劇才知道品客鋁罐也可以做天線用0.0
這不就是八木天線.....大學專題就做過
Rino wrote:
大家好,這是犀牛在M...(恕刪)
Rino wrote:
大家好,這是犀牛在M...(恕刪)


我也來秀一下我改的天線成果

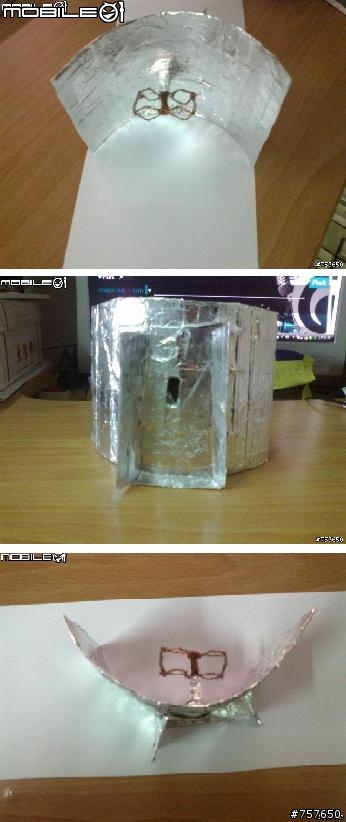

以下是隨手DIY製作的疊加四菱形天線+折射板(迷你型USB無線網卡專用)

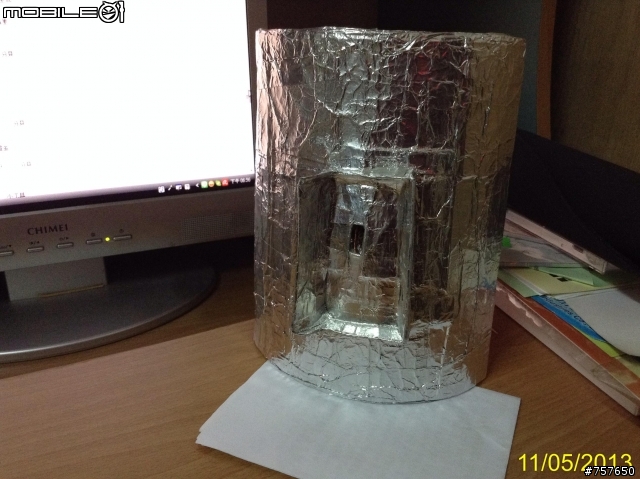

前面


後面

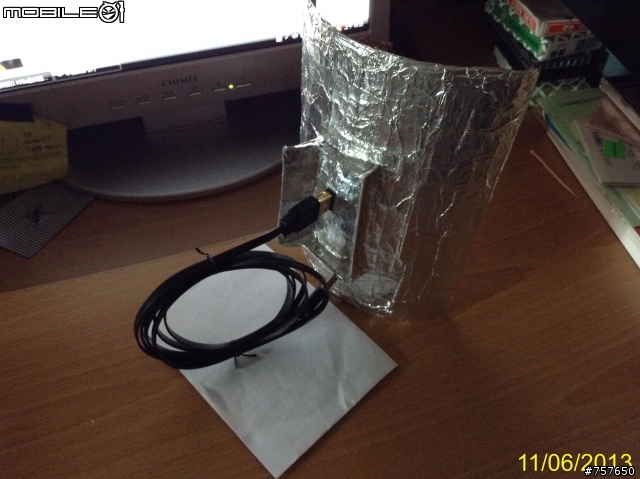

與迷你USB網卡及USB延長線組合



----------------------------------------------------------------------

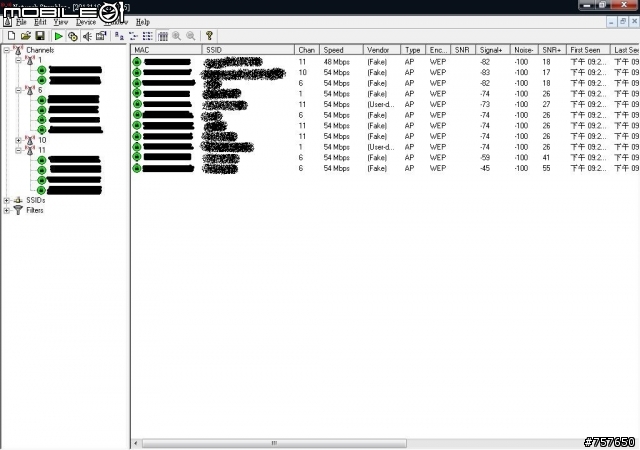

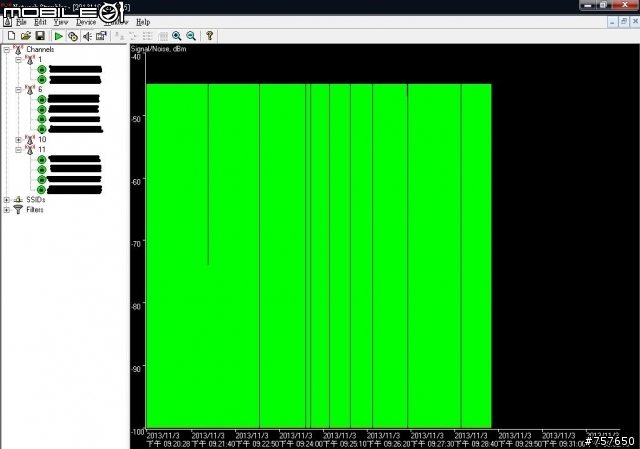

這張是放在公寓窗戶邊附近的測試(天線接收靈敏度)


放在地上.當天線對準對訊號源頭. 可達 - 45dBm / SNR值55 / 無線訊號強度100%
(附近有11組AP)

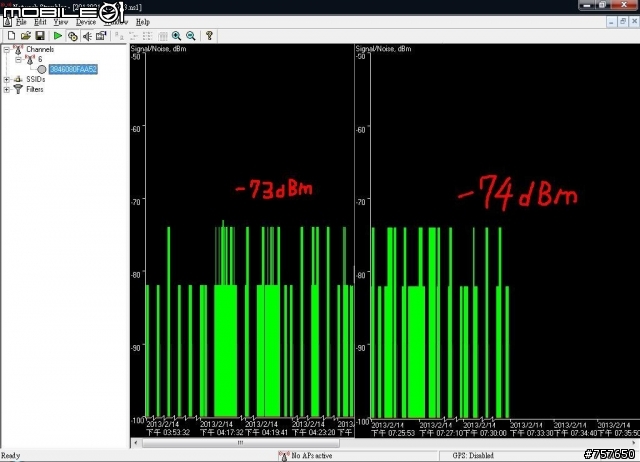

這張是沒裝上自製天線的接收靈敏度測試數據


原本USB網卡沒加自製天線時.整體只有-73dbm~-74dbm的天線靈敏度
加裝之後直接飆升至-45dBm.等於之間相差了-27dbm
相當於裝上自製天線後.測試穿透2面牆的收訊能力

----------------------------------------------------------------------

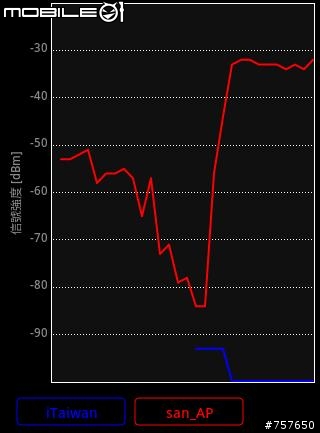

這張是用手機的WiFi分析儀app所作的訊號測試(天線發射功率)

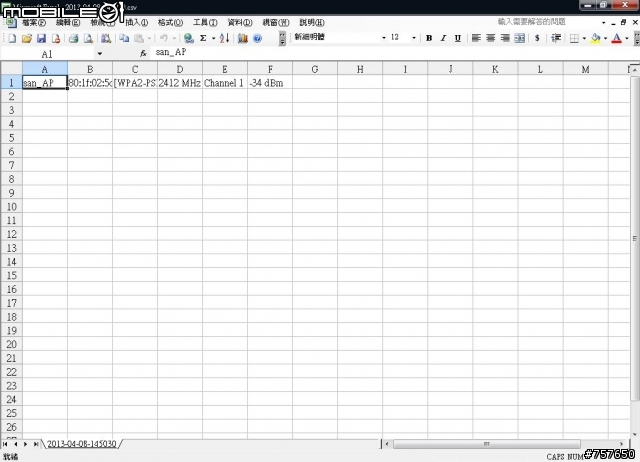

這張是WiFi分析儀的報表




最高可達約-29dbm ~ -34dbm的位置
受到環境障礙物影響及偏離訊號方向範圍的關係.訊號則掉到-83dbm的位置

----------------------------------------------------------------------

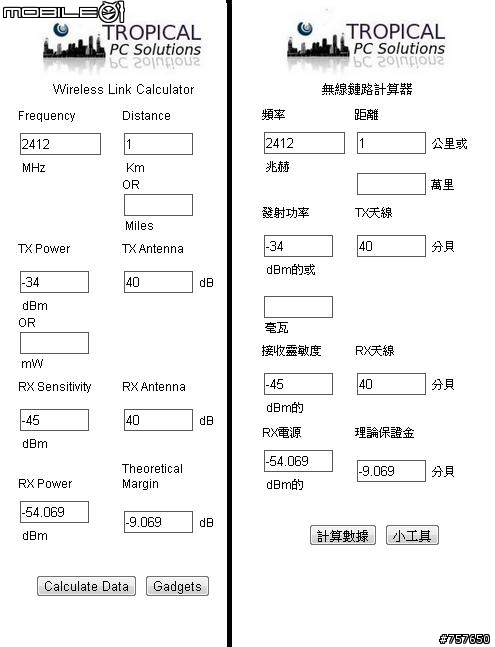

附上一張計算結果


================================================================================

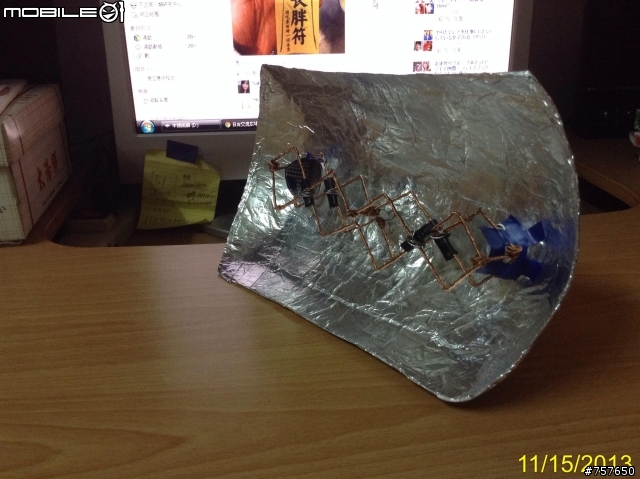

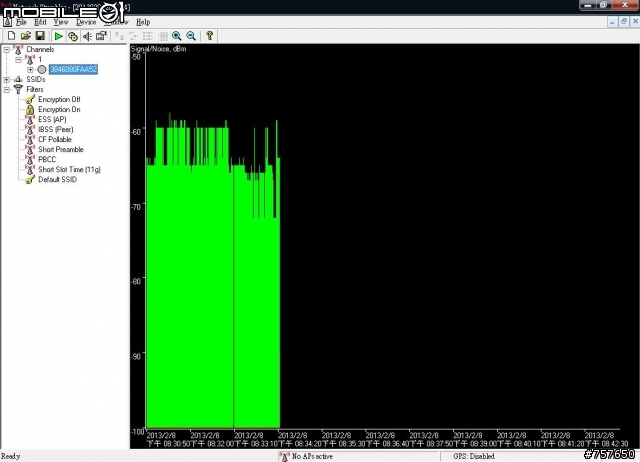

再奉上一張以前隨便製作的雙菱疊加天線(迷你型USB無線網卡專用)



大約-58dbm





lee0330x wrote:
想問一個很白吃的問題...(恕刪)


智慧型手機WiFi收訊要好一點的話.只能把手機拆開來.加工拉一條銅線出來


只要廠商" 一直迎合消費者的美學標準來設計 "(要輕要薄螢幕大)
這樣的問題.永遠也只能這樣子改造解決了

再不然?
就自己做一個折射板.然後將手機撐在桌上來使用.理論上應該也是可行的= =
一流人專做開源未來事,二流人專做停滯不前淘汰事,三流人只做問題進行事,四流人只做同溫取暖裝傻事。
