使用mesh wifi有線回程的接法 (第13頁)

無界X
個人積分：5分
文章編號：86253471

5分

121樓

2022-11-13 8:54

monkchou wrote:
最近把家裡全部的AP...(恕刪)

這棟樓，去年底今年初幫了我很大的忙，從aimesh整套改成用deco x60，整個開心使用，雖然整理線路也花了不少時間，真的是感謝分享的大大們。

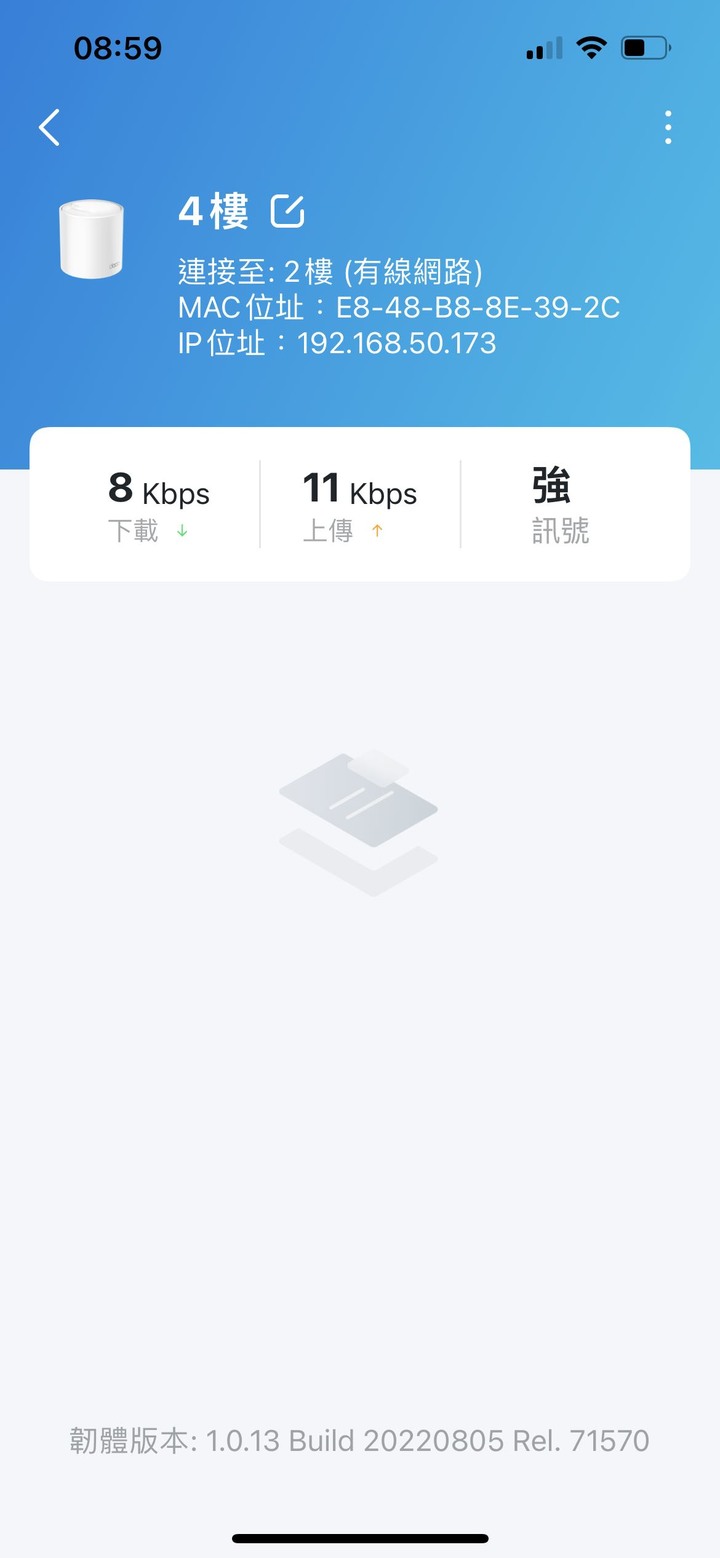

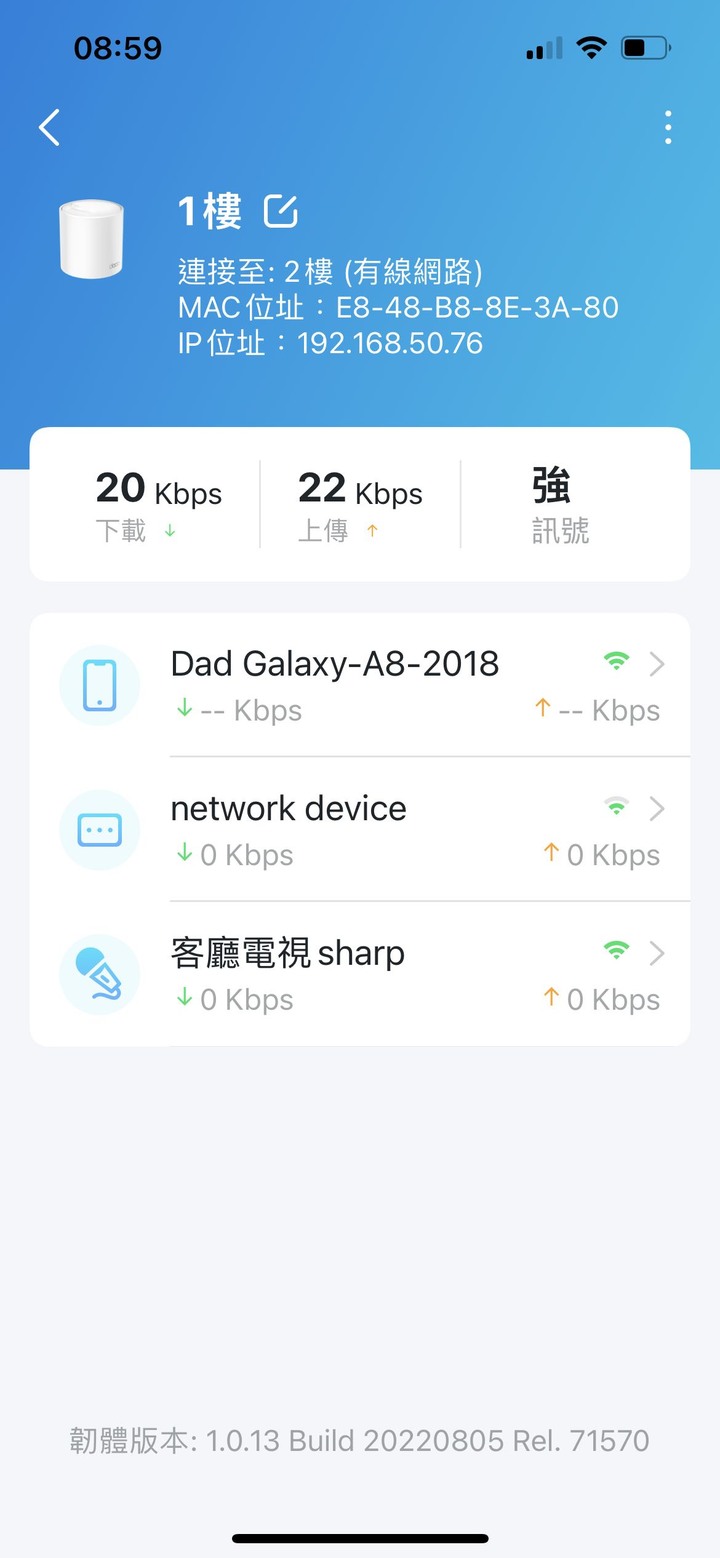

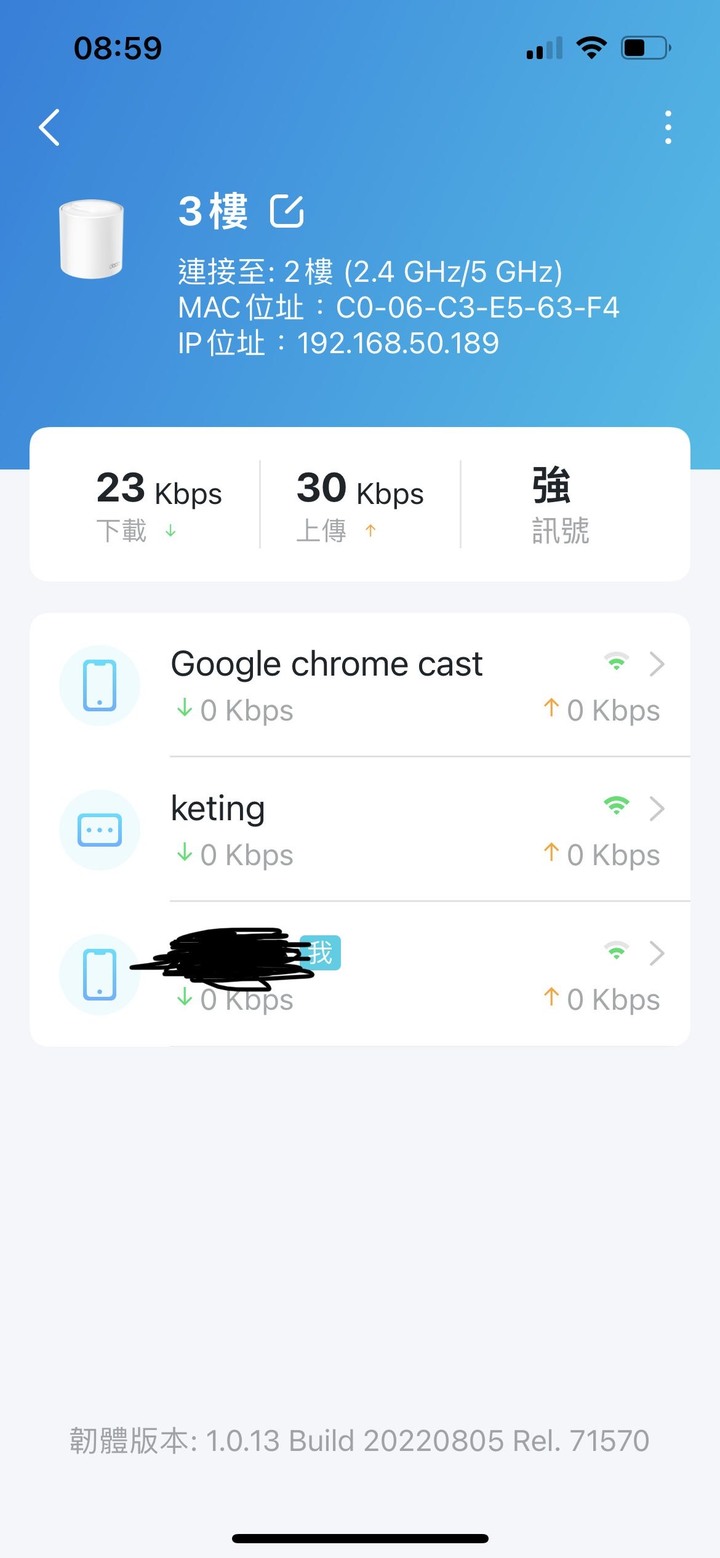

一直到最近覺得網路跑起來卡卡的，於是仔細來檢查了一下app，4台x60都有接網路線線，可是卻有一台x60就是會走無線回程連接主mesh，然後在走有線的去另外2台x60，年初剛用好一開始都是走有線回程，也有確認過是沒問題的。

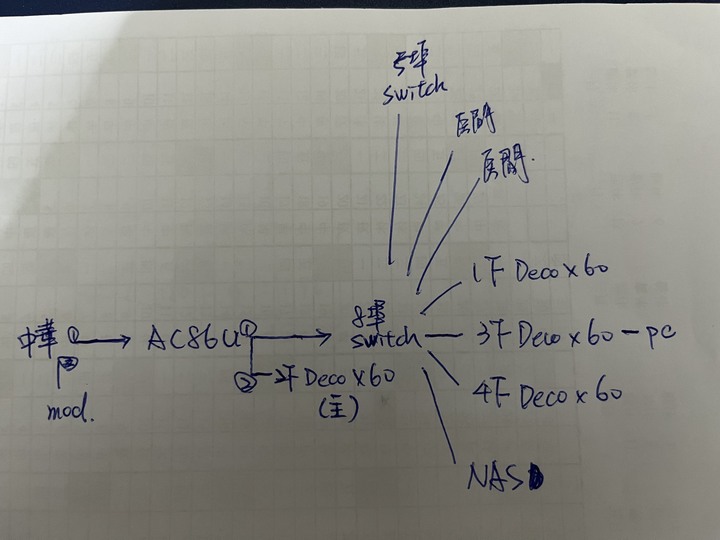

以下是我的佈線（畫很醜請見諒）

所有的線都有拔掉重插過，也有試著更換主mesh，但就是無效，始終就是會變成以下2種狀況。

主-無線到子機1-有線到子機2.3

主-無線到子機1
-有線到子機2.3

想請問大神們是我哪裡有用錯嗎？感謝

姬柊雪菜

因為你這問題，在飯店常常發生，扛幾百幾千房間的網路。

2022-11-13 18:51

姬柊雪菜

所以我都稱呼迷路了，幫他找路！[笑到噴淚] 我們的網路拓樸會以純淨為主，以減少一堆鳥問題，電子產品很多技術都會發生神奇操作！

2022-11-13 18:53

phonex88

phonex88
個人積分：12021分
文章編號：86254424

12021分

122樓

2022-11-13 12:21

無界X wrote:
這棟樓，去年底今年初...(恕刪)

把3F的X60跟別樓的X60對調。看發生的狀況如何？

A.別顆X60到3F，一樣變成無線連結，表示2F到3F的網路線有問題。

B.別顆X60到3F，一樣是有線連結，表示原先的那顆X60有問題。

那顆有問題的X60先RESET後，重新配對看看。

一樣無法有線連結，送修！

無界X

感覺很像是你說的2到3樓的網路線有問題，再來測試看看，再來回報

2022-11-13 14:51

無界X

已搞定感謝幫忙

2022-11-13 18:51

無界X

無界X
個人積分：5分
文章編號：86256304

5分

123樓

2022-11-13 18:53

無界X wrote:
這棟樓，去年底今年初...(恕刪)

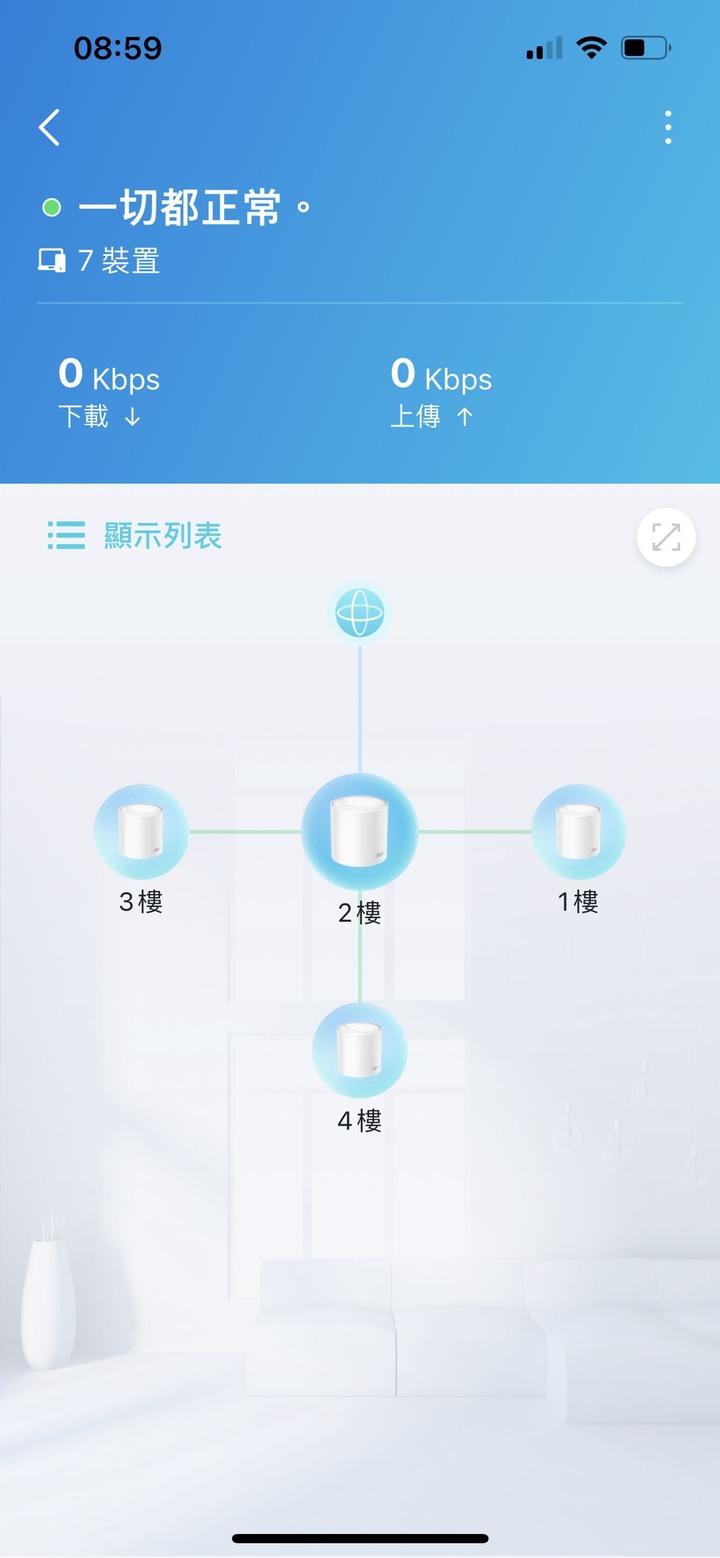

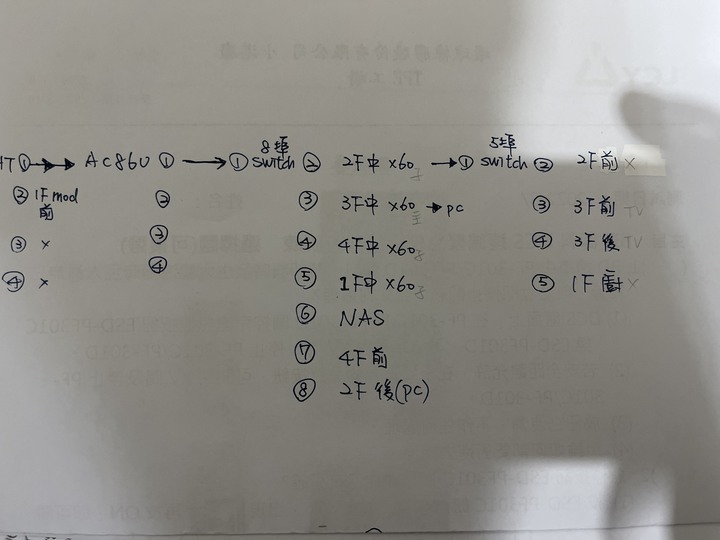

稍微變更路線，指定IP，所有裝置重啟，就好了。
感謝 @ 姬柊雪菜大大的幫忙。

姬柊雪菜

[笑到噴淚]對了！這拓樸舒服一點了。有問題在上來詢問吧！

2022-11-13 18:56

無界X

[拇指向上][讚][笑]

2022-11-13 19:39

GTGTLIN

GTGTLIN
個人積分：4分
文章編號：86544789

4分

124樓

2022-12-24 12:21

min2580 wrote:
選我正解進階接法不...(恕刪)

小弟最近在思考怎麼配置屋子的網路，參考min2580兄的方法畫了一張配置圖，懇請各位神人幫忙看看這樣會不會有問題🙏

因為弱電箱跟小烏龜在一樓所以安裝一台switch(TP-Link LS108G)，而二樓透過Swith(Tp-link LS105G)再接上DecoX68，由X68負責撥號當主路由，而後面因為有增建四樓出租，為了要控管網路流量用網管型switch(ZyXEL GS1200-8)再分配給後面四層樓房間，想請問各位大大這樣的配置是否有問題？請求神人們指點迷津🙏

everythingsell

everythingsell
個人積分：194分
文章編號：86545137

194分

125樓

2022-12-24 13:50

回樓上(124樓，GTGTLIN大大)

小弟我個人不太建議小烏龜後面接Switch

因為我原本也是接Switch，後來把小烏龜改橋接後，跑出來的速度很不穩定

之後改從小烏龜(橋接)-->連到X20(做主路由器，PPPOE+DHCP)-->Switch-->第二台Switch(這裡有連接攝影機跟事務機，所以多一台Switch)-->第二台X20-->第三台Switch-->其它設備

這樣完全不掉速也完全沒問題，以上提供參考~

Mesh好用歸好用，恨的是後面只有二個port，最多也只有三個port，只好多買好幾個Switch來接其它有線設備，多花了一些錢....

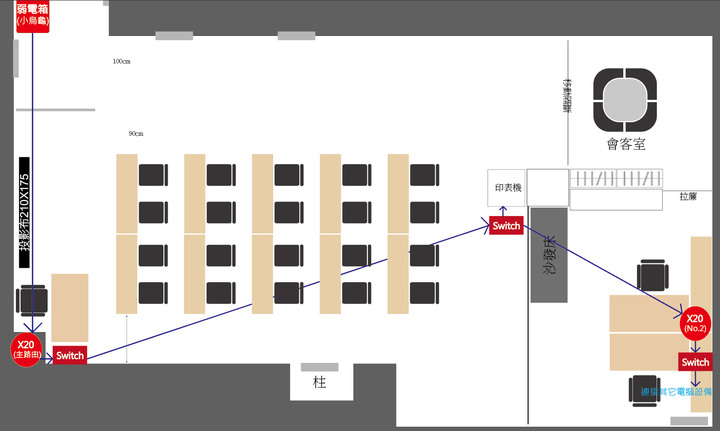

小弟的連接方式，請參考~基本上還是建議能有線回程就盡量有線回程....除了天花板走輕鋼架，下來時也是走明線(壓條)

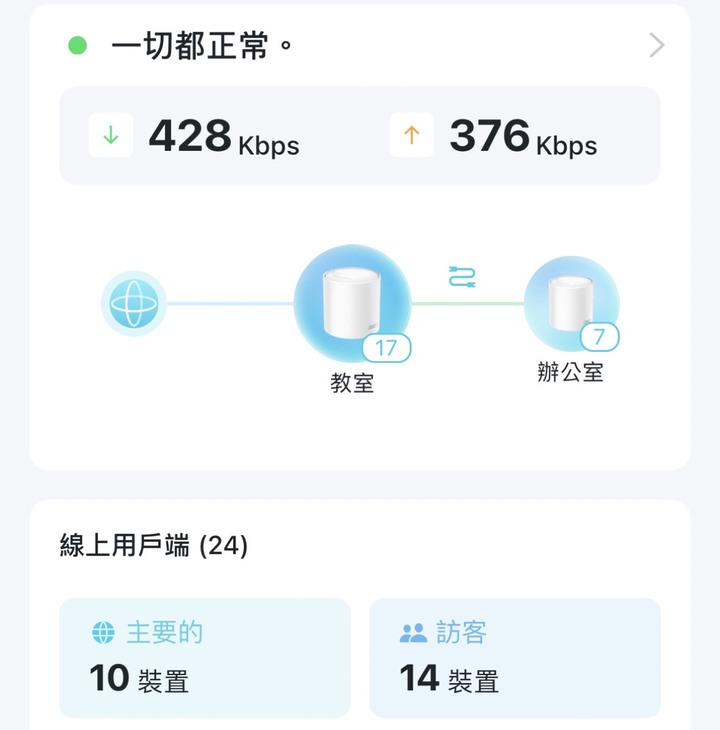

目前連線數為24個設備下做測試

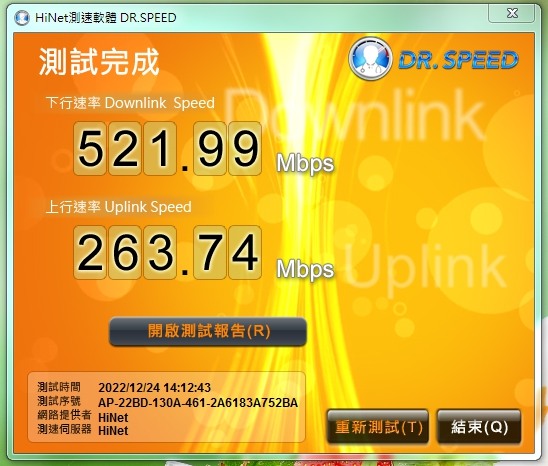

桌機有線測速(Dr.Speed)，目前桌機在最未端(第三台Switch有線接出來)

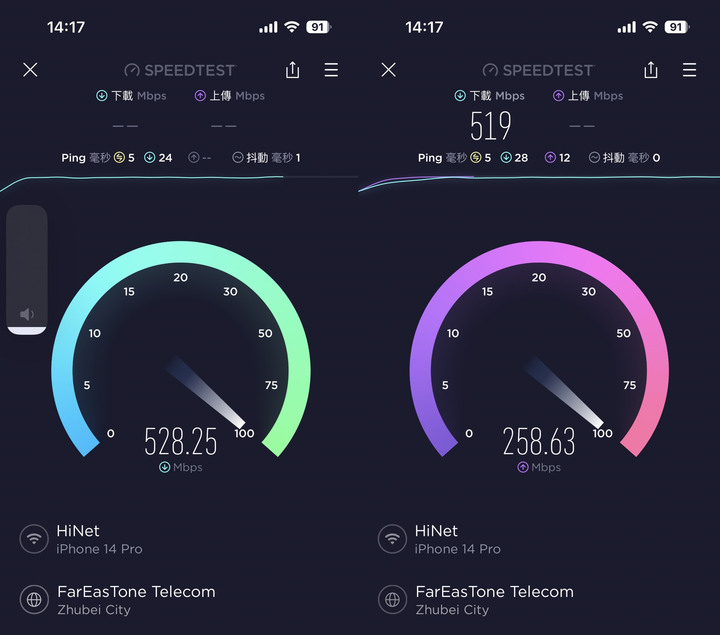

iphone無線測速SpeedTest (528mbps/258mbps)

everythingsell

原來是這樣~其實看下來，我教室算簡單了呢

2022-12-24 21:52

GTGTLIN

還是很感謝您的建議！畢竟也不知道還能怎麼配，就先試試看這樣會不會有問題好了😂😂

2022-12-24 22:29

tommyke

tommyke
個人積分：5812分
文章編號：86545373

5812分

126樓

2022-12-24 14:46

GTGTLIN wrote:
因為弱電箱跟小烏龜在一樓所以安裝一台switch(TP-Link LS108G)，而二樓透過Swith(Tp-link LS105G)再接上DecoX68，由X68負責撥號當主路由，而後面因為有增建四樓出租，為了要控管網路流量用網管型switch(ZyXEL GS1200-8)再分配給後面四層樓房間，想請問各位大大這樣的配置是否有問題？請求神人們指點迷津🙏

之前也有親戚有類似的，隔壁多一棟給人出租用
這樣的話，變成出租的房客跟自己家人在同一個網路裡面，不是很好
沒事的時候，都相安無事
如果房客素質不是很好，網路使用量比較大，或是電腦習慣不好，容易影響自家網路環境

現在有幾種方法解決
一是從一樓數據機一路拉到你的四樓
然後把網管型switch(ZyXEL GS1200-8)，換成其他分享器或是有比較好的QOS的路由器
申請HiNet頻寬分流服務
你的X68用A帳號撥接上網，四樓分享器用B帳號撥接上網，設定好頻寬數值就好
他們四個隨他怎麼搞，也不影響你們家的網路

二是，一路換成有VLAN的網路設備
數據機下來路由器到Switch，都可以支援VLAN，
你們家、A房客~D房客，共五個VLAN
或是分成你們家跟房客，兩個VLAN
互相不受影響，而且設定你們家網路優先權比較高，房客的設備優先權比較低

基本上，有房東出租房客的，建議加租中華電信防駭守門員
多一份保障，保護房東，也保護房客

tommyke

要接在樓下分享器之下，除非樓下的分享器支援PPPoE relay。如果你不知道什麼叫做PPPoE relay的話，就請另外拉網路線，四樓路由器直通一樓數據機

2022-12-24 21:27

GTGTLIN

瞭解～謝謝你的建議！

2022-12-24 21:28

phonex88

phonex88
個人積分：12021分
文章編號：86547174

12021分

127樓

2022-12-24 23:18

GTGTLIN wrote:
因為弱電箱跟小烏龜在一樓所以安裝一台switch(TP-Link LS108G)，而二樓透過Swith(Tp-link LS105G)再接上DecoX68，由X68負責撥號當主路由，而後面因為有增建四樓出租，為了要控管網路流量用網管型switch(ZyXEL GS1200-8)再分配給後面四層樓房間，想請問各位大大這樣的配置是否有問題？請求神人們指點迷津🙏

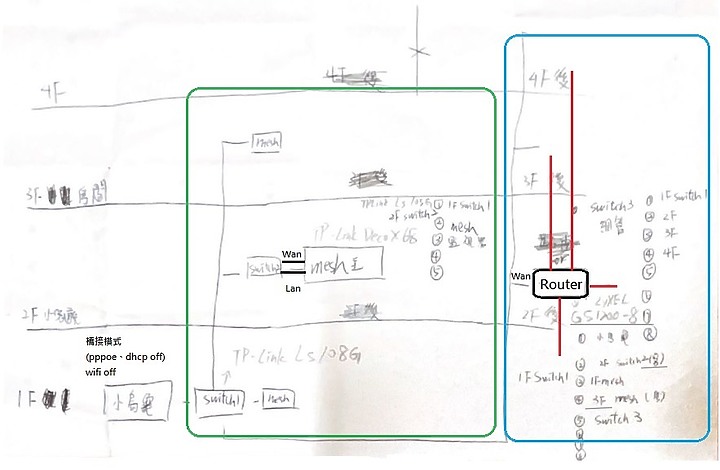

1.線路接線，可以依照你原有的想法下去接，不用做變動！

2.2F主Mesh，wan接好線後，請先確認可以上網後，再從Lan接線回switch，這條線的目的是為了你1F、3FMesh可以上網。

因為你有用監視主機，所以最好主Mesh上pppoe取得固定IP(xxx@ip.hinet.net)後，轉發給監視主機(監視主機設為靜態IP)

3.switch 3改買好一點的路由器做替代，由於你是要流量控管QoS，很吃效能，建議買高階路由器。

高階路由器執行pppoe、dhcp，可以關掉上面的wifi(如果沒用到的話)。

高階路由器上可設QoS，假設你固網是500M，你可以設為Qos上限為300M，1F~4F房客就共用這300M，當然你也可以設更細，如︰每層房客要用幾M，隨你心意。

路由器後面就拉線到1F~4F，請房客自備路由器(或switch)，你房東只提供一條可上網的網路線。

4.這樣設置後，你主Mesh pppoe、高階路由器pppoe，相當形成二個區域網，你自己使用綠色區域網部份，房客使用藍色區域網部份，二者不會互相牽扯到。

後續就算有客房做怪，電信警察找上門來，也可以依照IP位址去找房客，跟你沒關係！

5.中華小烏龜請設成橋接模式，其pppoe跟dhcp關閉，因為你接線法的關係，如果不設成橋接模式，1F、3FMesh有可能取到小烏龜派發的IP，進而導致網路錯亂。

小烏龜上的wifi也要關掉，節省效能，避免熱當。

6.為了使網路更穩定，個人建議switch1、switch2都用具有Vlan功能的switch。
switch1切割成Vlan 1(綠)跟Vlan 2(藍)

switch2切割成Vlan 3(wan)跟Vlan 1(綠 lan)

讓各個上網數據各走各路，使網路使用上更穩定。

點我看大圖

GTGTLIN

如果把藍色區塊的路由器直接接小烏龜讓他自己撥號，這樣是不是就不會影響到網路穩定性，以及如果說網路警察的部分是不是IP就可以比較容易知道是後面區塊所使用的？

2022-12-25 7:19

phonex88

phonex88
個人積分：12021分
文章編號：86547712

12021分

128樓

2022-12-25 7:35

GTGTLIN wrote:
如果把藍色區塊的路由器直接接小烏龜讓他自己撥號，這樣是不是就不會影響到網路穩定性，以及如果說網路警察的部分是不是IP就可以比較容易知道是後面區塊所使用的？

1.你藍色區塊的路由器，插在switch上，跟直接插在小烏龜上，意思是一樣的。

它要執行pppoe撥號，取得一個對外的實體IP。

如果你路由器的網線可以直接插在小烏龜上，那麼就插小烏龜上吧！(相對的，switch 1就不用設vlan了)

2.綠色的Mesh主機pppoe撥號，取得一個IP，供綠色區域網使用，藍色的路由器pppoe撥號，取得一個IP，供藍色區域網使用，電信警察是依照IP位址下去調查的。

phonex88

GTGTLIN 那就不設定。我說過設定會使網路較穩定。不會設的話就先不設。但小烏龜是一定要設成橋接模式(pppoe、dhcp off)。這點很重要！

2022-12-25 8:37

GTGTLIN

好的！謝謝您的建議！我先嘗試看看！如果到時候真的不穩定我再來試試看VLAN！

2022-12-25 14:26

凜麟

凜麟
個人積分：0分
文章編號：86721730

0分

129樓

2023-01-23 4:15

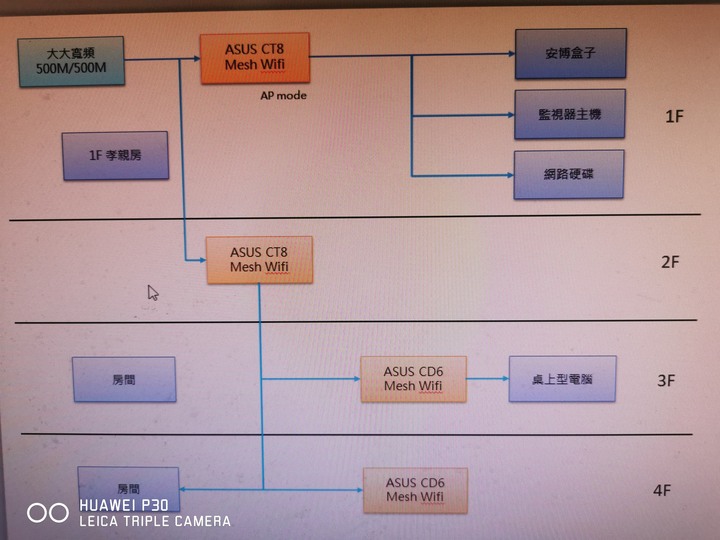

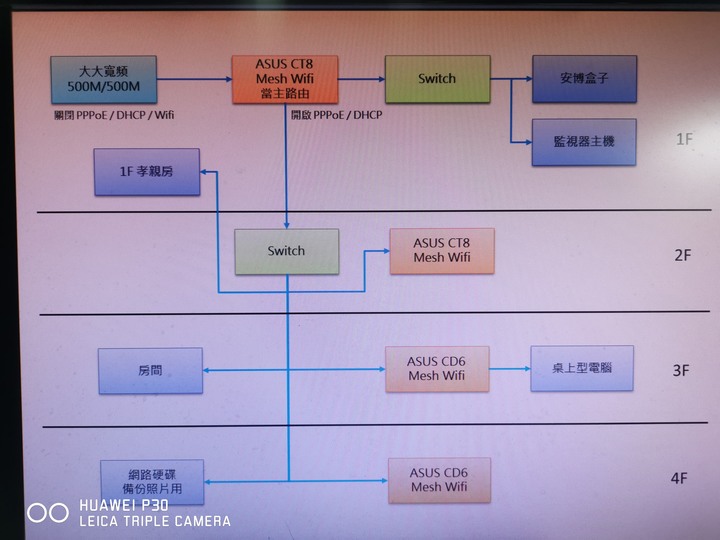

因為裝潢後只有一條網路線從弱電箱連到視聽櫃裡，暫時也沒有辦法再拉一條線，目前的接法如圖一，爬文之後發現很多人都在 modem 後接一台獨立的路由器，因為暫時不想再買一台路由器，所以想用其中一台Mesh來當路由器，再想買1台或2台Switch來改善modem容易熱當的問題，如圖二，希望各位先進再給個意見，謝謝！
圖一

圖二

monguly

monguly
個人積分：6631分
文章編號：86721868

6631分

130樓

2023-01-23 6:47

無線回程，三頻的速度也很不錯，安裝又很簡單。

凜麟

還是想用有線的看看，只是不知道如果以2F的 mesh 再分給3F & 4F是否有什麼問題

2023-01-23 15:19
