[求救]關於GS105E的802.1Q VLAN設定

leofok

leofok
個人積分：0分
文章編號：90186334

0分

樓主

2024-08-21 4:45

先給出現在網絡連結的狀態(黑色線是實體Lan線的連接, 紅色線是希望設定成的連通狀況):

[求救]關於GS105E的802.1Q VLAN設定

路由器2因為電訊公司一起提供的電視盒必需跟路由器2一起並讓路由器2直接連通光纖設備才能工作無法棄用(而且因為是長輩的家想知道進入電訊公司設備設置的方法太難), 但想用作有線Mesh的小米路由器BE5000又會被光纖設備或路由器2的DHCP影響會變成無線Mesh, 無法解決房間wifi很弱的問題, 希望使用有Vlan功能的Switch解決所以購入了兩隻5 port的 GS105E 想透過 VLAN 解決問題, 令Switch 1 的 Port 2可以只跟 Switch 2 的 Port 1溝通並以小米路由器BE6500 pro作為其他剩餘的Port的主路由, 小弟的網絡設備設定經驗不高, 想求問有經驗的高手該如何設置

2024-08-21 4:45 發佈

文章關鍵字 802.1Q VLAN GS105E 設定 802.1

crepuscolo

crepuscolo
個人積分：56分
文章編號：90190148

56分

2樓

2024-08-21 17:12

試著回答看看，
Switch1 連接：
p1=trunk 接去Switch2的p1
p2=BE5000的WAN
p3=空
p4=空
p5=Internet外線

Switch1設定：
VLAN ID=101 (小米LAN)：tag=p1；untag=p2,p3,p4
VLAN ID=100 (Internet外線)：tag=p1；untag=p5
PVID設定：p2,p3,p4 為101、p5為100

Switch2連接：
p1=trunk 接去Switch1的p1
p2=路由器2的WAN
p3=小米6500 Pro的WAN
p4=小米6500 Pro的LAN
p5=空

Switch2設定
VLAN ID=101 (小米LAN)：tag=p1；untag=p4,p5
VLAN ID=100 (Internet外線)：tag=p1；untag=p2,p3
PVID設定：p4,p5為101、p2,p3為100

※本設定所有空的port，均設定為小米LAN側；gateway是小米6500Pro

crepuscolo

補充：VLAN ID成員就是把tag和untag都選進去。

2024-08-21 17:18

ocp

ocp
個人積分：0分
文章編號：90190170

0分

3樓

2024-08-21 17:15

不知道可否滿足你的需求
再請參考設定
因路由器2你無法進入設定(意味，DHCP不能停用)，假設NAT: 192.168.1.X

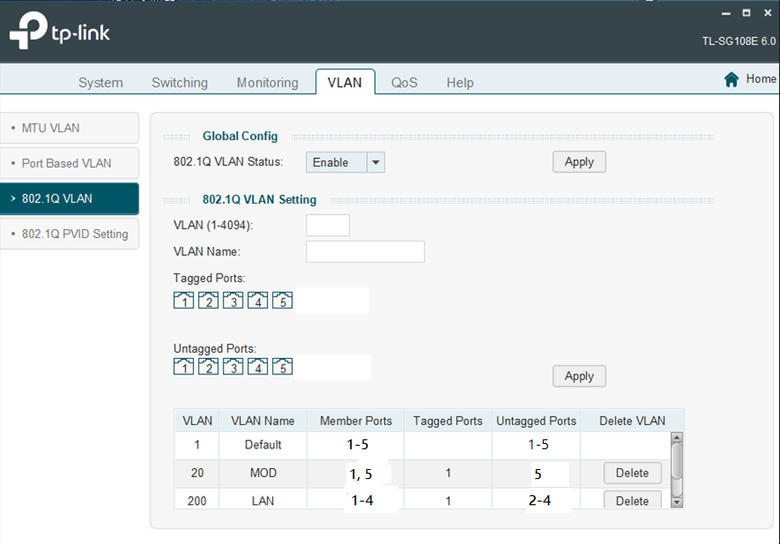

Switch 2，連接到路由器後，可用TP-link的程式，先固定一下Switch 2的IP(非必要，純個人習慣)，比如設定192.168.1.200
然後進入Switch 2
設定一下VLAN ID跟規則

讓MOD(電視盒)準備透過port 2連入
Switch 1設定(也可先固定IP:比如192.168.1.201)

這樣應該電視盒(Mod)，就可以看(經switch 1 port:5)
小米6500 pro跟5000，停用DHCP
可設固定LAN IP，比如6500 PRO設定192.168.1.2，5000設192.168.1.3，好方便進入跟管理
然後不要接WAN口，接LAN口
這樣應該可以使用
再請其他網路高手補充

leofok

leofok
個人積分：0分
文章編號：90192019

0分

樓主

2024-08-22 1:13

原來我忘了說我的Switch品牌是netgear，但感覺沒關係，應該大同少異，在下一直沒搞清設定tagged port跟設定Port的PVID的關係，還有tagged封包去到另一個switch的狀況，例如如果tag了vlan20的封包去到對面PVID是1的port會發生什麼情況，是按接收的switch的Vlan20設定分派還是直接丟失，兩位大大實在太神了，這麼快就給出方案，crepuscolo大大在switch2再接BE6500的LAN這招也是神來一筆，我也沒想到可以有這個方案，某天再到現場立即跟隨兩位方案調試一下，感謝兩位大大
