RouterOS v7新版_單線復用+雙WAN架構設置問題請益

Rocvky
個人積分：149分
文章編號：88881435

149分

樓主

2023-12-27 20:24

因近期添購了Mikrotik RB5009 路由來替換原有RB4011使用 ,再這期間過了幾年的網路安逸期,RouterOS也從v6舊版全面轉換到v7版本。

購入之後即馬上更新最新版本7.13來使用. 但卻發現與v6設置不同,有爬文相關差異並回憶一下設置(太久沒摸索Routeros導致有些生疏) 得知Route路由表這邊有做改變(改為需建立路由表,再去做選用)。

目前架構為:

雙WAN (雙ISP)
WAN1: PPPOE
WAN2: 固6

硬體:
RB5009 路由器
Switch 8 port

網路架構如下:
RouterOS v7新版_單線復用+雙WAN架構設置問題請益

並依照此篇a大的教學做設定:
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

但設置完畢後發現,卻無法取得PPPOE撥號

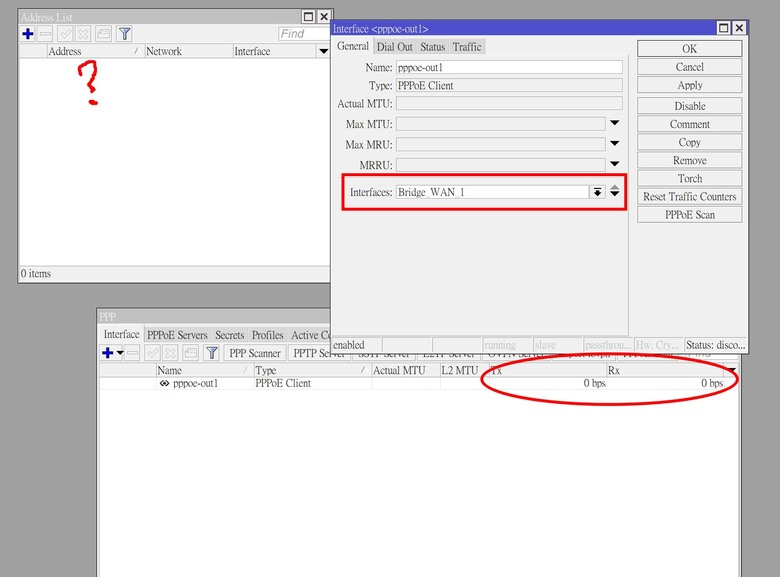

如圖:
RouterOS v7新版_單線復用+雙WAN架構設置問題請益

另外接到WAN2 (固6)那條線,也是一樣無法上網, 看DHCP分配都正常以及電腦也都正常取的內網IP。

所以看了路由表那邊設置,再設置出口上似乎也是沒問題(只是設置靜態路由的Gateway不能直接填入IP網關地址了只能填入所設置的Bridge)。

所以不知道是不是v7與v6是否有做一些細節上的變化?。

*使用RouteroS預設值於快速設定上填入PPPOE帳密是可以撥號上網的。

查了一下看到預設值有把ether1這個網口關掉(Bridge>Ports),PPP就可以撥號取得ip了。

2023-12-27 20:24 發佈

文章關鍵字 RouterOS v7 新版復用+雙WAN架構設置問題請益

a6595085

a6595085
個人積分：179分
文章編號：88882417

179分

2樓

2023-12-27 23:59

Rocvky wrote:
因近期添購了Mikrotik...(恕刪)

R大你好，碰巧再次看到你的文章。

第一步首先要確定VLAN都能通。
先討論PPPOE的部分，首先了解一下你的PPPOE目前綁定在Bridge上是否正常呢?
如果可以正常撥號，你可以先一路一路測試，先把PPPOE上面的Add default route勾起來看能不能上網。
先確定好這邊再繼續進行後面的測試。

gfx

gfx
個人積分：1603分
文章編號：88882449

1603分

3樓

2023-12-28 0:09

我有使用vlan經驗所以懂您pppoe無法撥號的問題。

vlan10到rb4011這邊，請將4011 bridge的pvid設為10，當untagged用。
pppoe撥號interface用bridge即能正常撥號；

若您的vlan10到rb4011是拉出一個vlan10的新虛擬接口，bridge一樣當tagged接口不變，
pppoe撥號的interface用vlan10當接口，您會覺得奇怪...為何撥號不上去？

但假設您在rb4011前端擺台mikrotik switch或router，vlan10是經mikrotik裝置後再到rb4011。

rb4011此時是採上面行不通的方案：
拉出一個vlan10的新虛擬接口，bridge當tagged接口，pppoe撥號的interface用vlan10虛擬接口...

只是多一次經過mikrotik裝置而已，這時4011反而能撥號成功

我會跟您說這是個謎因，我也很想知道為什麼。

a6595085

剛才突然想到，如果問題是出在Bridge需要untag的話，在bridge/vlans設定裡面，對Bridge多設定一個untagged到虛擬接口上，或許就可以撥號了。

2023-12-28 1:11

gfx

這不是v7的關係。從我v6.41開始學習操作vlan時就遇到了

2023-12-28 2:23

Rocvky

Rocvky
個人積分：149分
文章編號：88882664

149分

樓主

2023-12-28 1:35

a6595085 wrote:
R大你好，碰巧再次看...(恕刪)

a大3年後再度相見~ 感恩.

睡前重置試了一下重新配置,還是一樣不能撥號(無反應)

Rocvky

Rocvky
個人積分：149分
文章編號：88882688

149分

樓主

2023-12-28 1:46

gfx wrote:
我有使用vlan經驗...(恕刪)

g大您好,感謝您的回覆

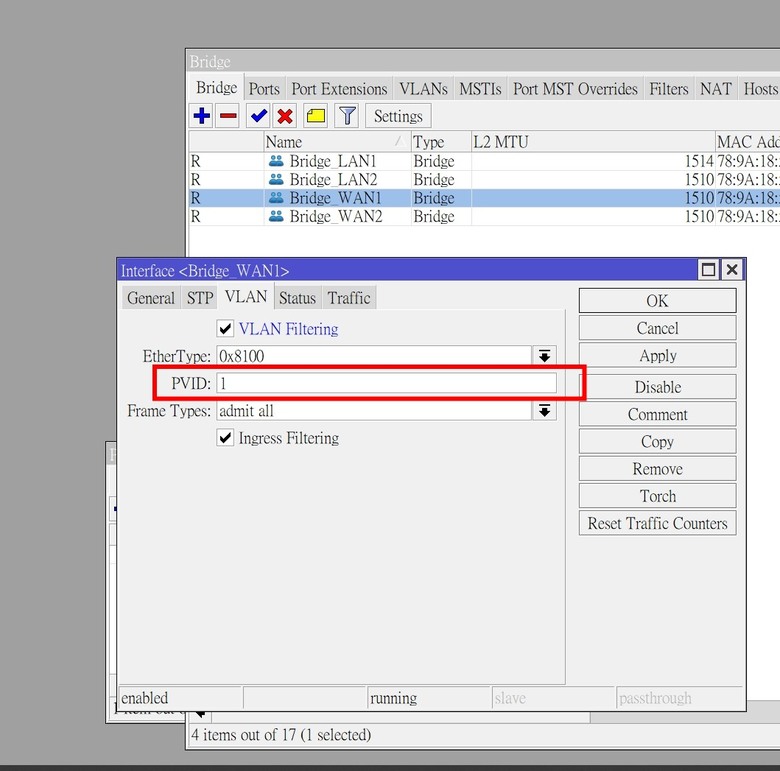

這邊是指直接對橋bridge設置pvid嗎? 如紅框處
(不好意思 ,太久沒再碰Routeros,有些地方較為生疏,目前努力做功課中.)

======================================================
vlan10到rb4011這邊，請將4011 bridge的pvid設為10，當untagged用。
pppoe撥號interface用bridge即能正常撥號；
======================================================

因為我現在用RB5009這台做設定(替代RB4001,故上圖架構忘記更動為RB5009)
很可惜switch不是Mikrotik ,如果是的話就能沿用,
另外我的switch為 UniFi Switch Lite 8 PoE 這款

gfx

是的。但在bridge vlan表單，vlan10 untagged的位置，也需加入bridge (和ethernet定義為untagged相同，只不過對象換成bridge)

2023-12-28 2:14

gfx

所以bridge vlan表單，vlan10 tagged也就不再加入bridge了

2023-12-28 2:17

a6595085

a6595085
個人積分：179分
文章編號：88882886

179分

6樓

2023-12-28 6:43

Rocvky wrote:
a大3年後再度相見~...(恕刪)

請問方便截圖Bridge/Ports底下的圖片，以及Bridge/Vlans底下的圖片參考一下嗎？想要檢查一下這部分是否有設定問題。

原本的情況下，正常來說有開一個虛擬VLAN介面去收TAG 10的資料包的話，把這個介面與你的Bridge_WAN1進行綁定，應當可以正常撥號才對。這部分也請檢查一下是否有綁定(從圖中的Tx看起來應該是有綁定了)。

另外gfx大提到的問題，當年在v6使用的時候沒有遇過，目前手邊剛好沒有環境可以協助測試，只能從目前使用的類似架構，以及當年的文章協助檢查設定看看，也感謝gfx大分享問題。

如果確認綁定是正常的，還是不能撥號，上一則gfx大有提到可以多對Bridge_WAN做一個untag，除了PVID那邊設定10之外，要另外在Vlans底下多做一層untagged。

上述做法我目前在單Bridge多VLAN的環境下確實有類似操作，由於比較不直覺，當年給你的建議是用多Bridge的做法，有需要的話也可以分享單Bridge設定給你參考看看。

如果確定VLAN10這邊都處理好了，再來繼續弄VLAN20。

Rocvky

Rocvky
個人積分：149分
文章編號：88885152

149分

樓主

2023-12-28 12:23

Rocvky wrote:
g大您好,感謝您的回...(恕刪)

好的。

不知到這樣理解是否正確：
是指在bridge vlans 表單，再去新增一 bridge（bridge_wan1） ,設定vlan10的時候，untagged ：bridge_wan1 的意思嗎？

（待下班回家操作一試）

Rocvky

Rocvky
個人積分：149分
文章編號：88885195

149分

樓主

2023-12-28 12:28

a6595085 wrote:
請問方便截圖Brid...(恕刪)

好的，我記得都有一一的去做綁定。
待回家後截圖。

也感謝a大當年提供比較好理解的作法，如果是單Bridge的設定，是指要對每個網口做pvid 的設定嗎？
也很想了解相關設定（有網路爬文好多都是設置每個ether上的pvid )

kendrv

kendrv
個人積分：55分
文章編號：88885408

55分

9樓

2023-12-28 12:58

Rocvky wrote:
g大您好,感謝您的回...(恕刪)

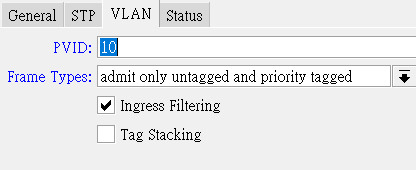

您目前的配置,只需要將bridge-wan1與bridge-wan2的 PVID分別改為10與20就會通了
frame types =admit all 也行
嚴謹一點用admit only untagged and priority tagged

RB5009的VLAN配置的話,建議做在同一個bridge
因為RB5009只有一個switch晶片管理所有port
劃分成其他bridge會沒有Hw.offload

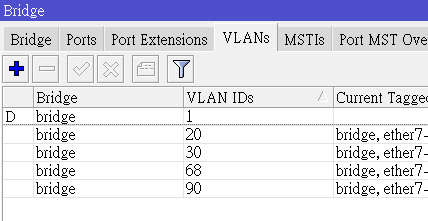

我的VLAN配置是用一個bridge方式來操作的,您可參考看看!
我用ether7做Trunk口

Rocvky

Rocvky
個人積分：149分
文章編號：88888916

149分

樓主

2023-12-28 21:04

a6595085 wrote:
請問方便截圖Bridge...(恕刪)

a大您好,

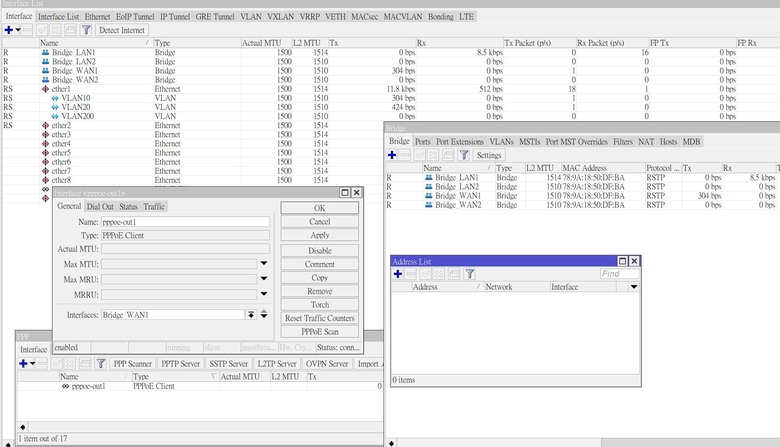

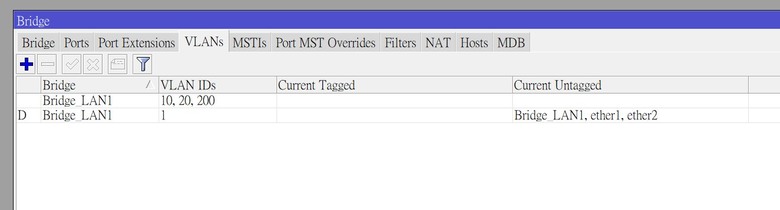

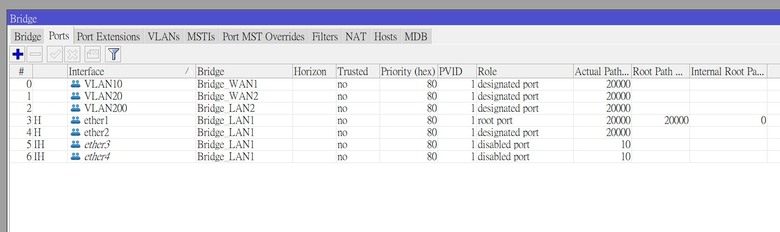

圖片如下

(應該都是照先前RB4011上的一致,只是目前我只加入了PPPOE這條線,靜態IP的部分先暫未設置)
